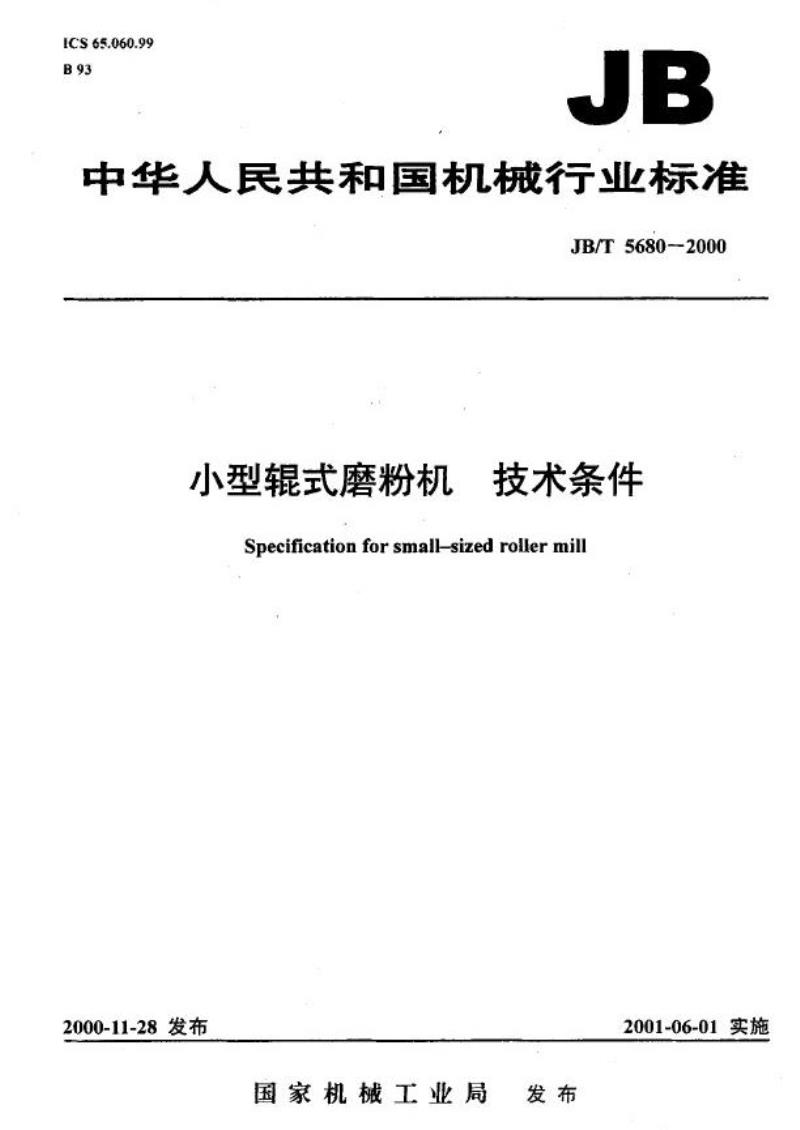

【机械行业标准(JB)】 小型辊式磨粉机 技术条件

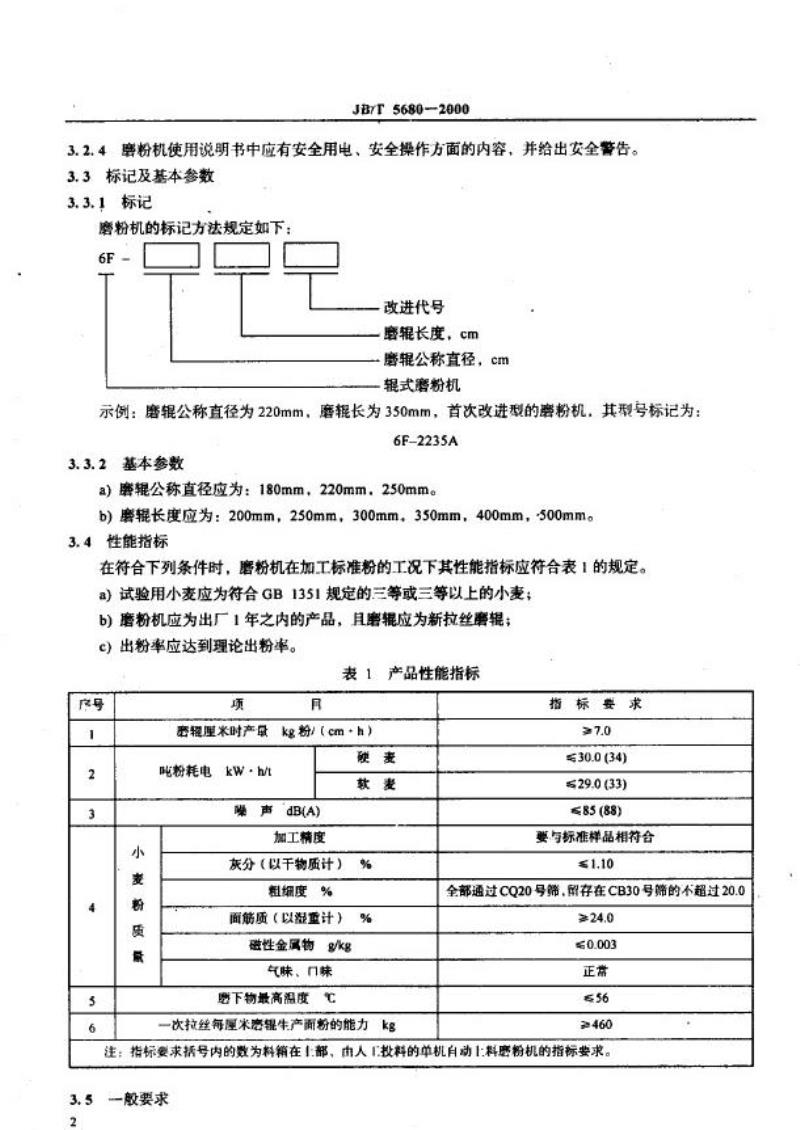

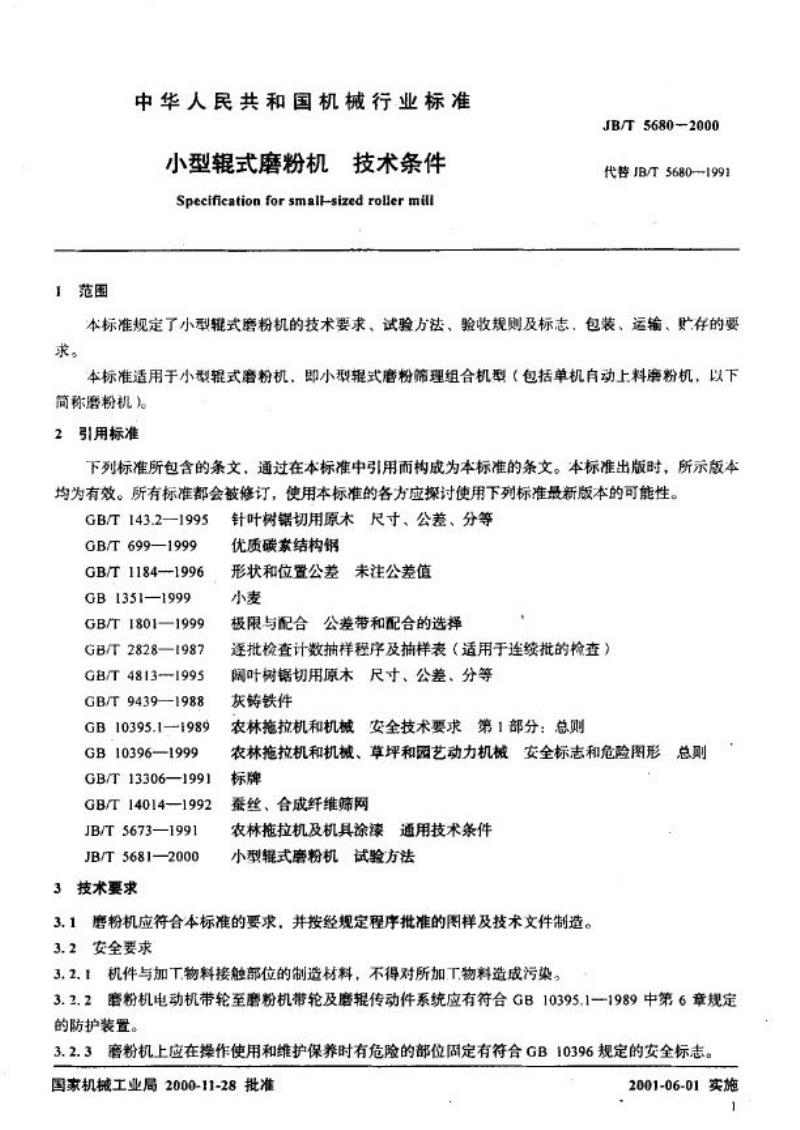

中华人民共和国机械行业标准 JB/T5680-2000 小型辊式磨粉机 技术条件 本标准规定了小型辊式磨粉机的技术要求、试验方法、验收规则及标志，包装、运输、贮存要求。 本标准适用于小型辊式磨粉机，即小型辊式磨粉筛理组合机型（包括单机自动上料磨粉机，以下简称磨粉机）。 1 范围 本标准适用于小型辊式磨粉机的设计、生产和使用。 2 规范性引用文件 本标准引用了以下文件： GB/T 143.2-1995，GB/T 699-1999，GB/T 1184-1996，GB 1351-1999，GB/T 1801-1999，GB/T 2828-1987，GB/T 4813-1995，GB/T 9439-1988，GB 10395.1-1989，GB 10396-1999，GB/T 13306-1991，GB/T 14014-1992，JB/T 5673-1991，JB/T 5681-2000等。 3 技术要求 3.1 一般要求 磨粉机应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。 3.2 安全要求 3.2.1 机件与加料物料接触部位的制造材料，不得对所加料物料造成污染。 3.2.2 磨粉机电动机带轮至磨粉机带轮及磨辊传动件系统应有符合GB 10395.1-1989中第6章规定的防护装置。 3.2.3 磨粉机上应在操作使用和维护保养时有危险的部位固定有符合GB 10396规定的安全标志。 3.2.4 磨粉机使用说明书中应有安全用电、安全操作方面的内容，并给出安全警告。 3.3 标记及基本参数 3.3.1 标记 磨粉机的标记方法规定如下： 6F 改进代号，磨辊长度，cm，磨辊公称直径，cm。 例如：磨辊公称直径220mm，磨辊长度350mm，首次改进型的磨粉机，其型号标记为：6F-2235A。 3.3.2 基本参数 a) 磨辊公称直径应为：180mm，220mm，250mm。 b) 磨辊长度应为：200mm，250mm，300mm，350mm，400mm，500mm。 3.4 性能指标 在符合下列条件时，磨粉机在加工标准粉的工况下其性能指标应符合表1的规定： a) 试验用小麦应为符合GB 1351规定的三等或三等以上的小麦； b) 磨粉机应为出厂一年之内的产品，且磨辊应为新拉丝磨辊； c) 出粉率应达到理论出粉率。 表1 产品性能指标 序号 | 项目 | 单位 | 数值 1 | 试验小麦 | - | 三等及以上 2 | 宽轻厘*时产量 | 吨粉 | - 3 | 粉耗电 | kW·h/t | - 4 | 噪声 | dB(A) | - 5 | 加工精度 | - | -
