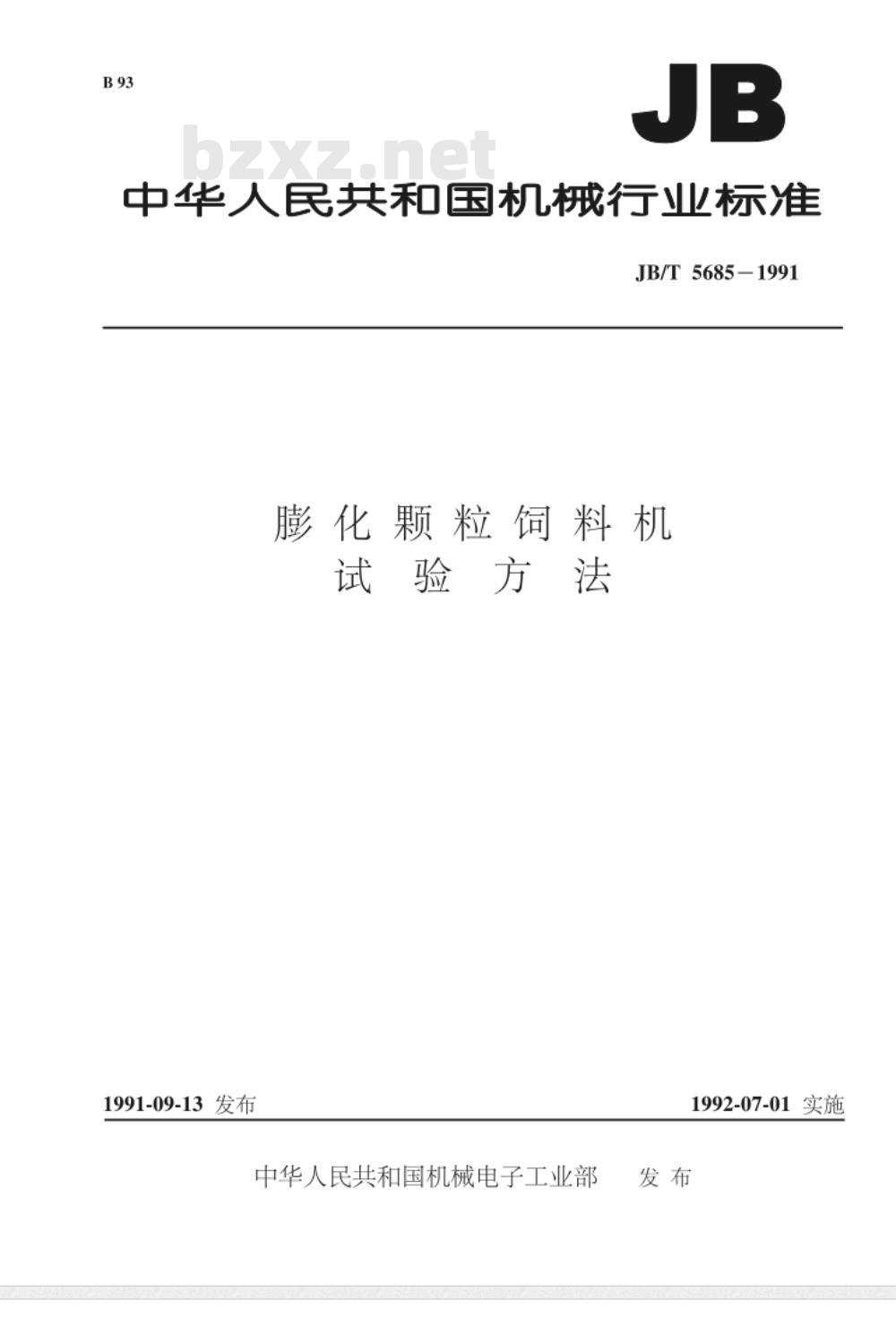

【机械行业标准(JB)】 膨化颗粒饲料机 试验方法

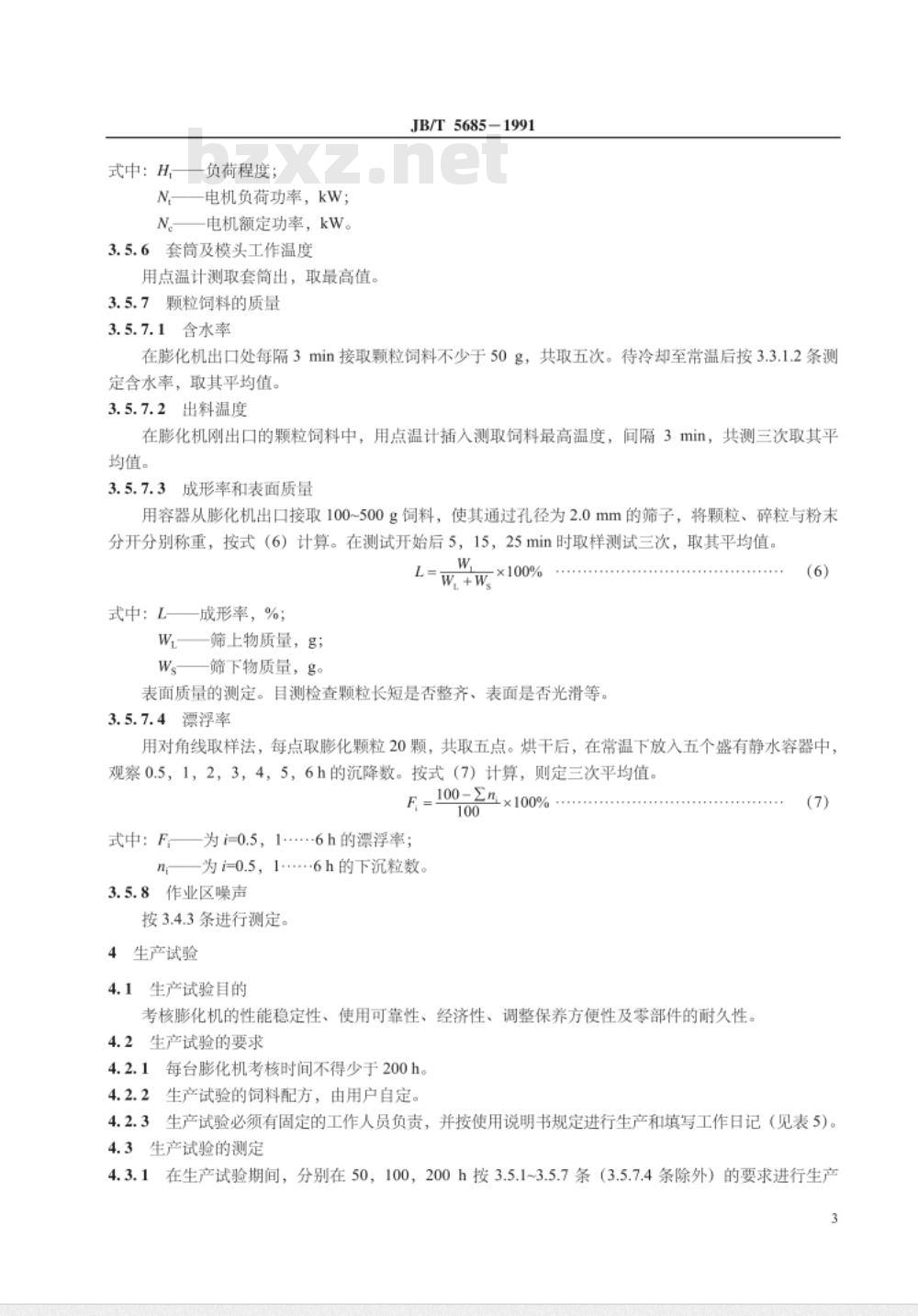

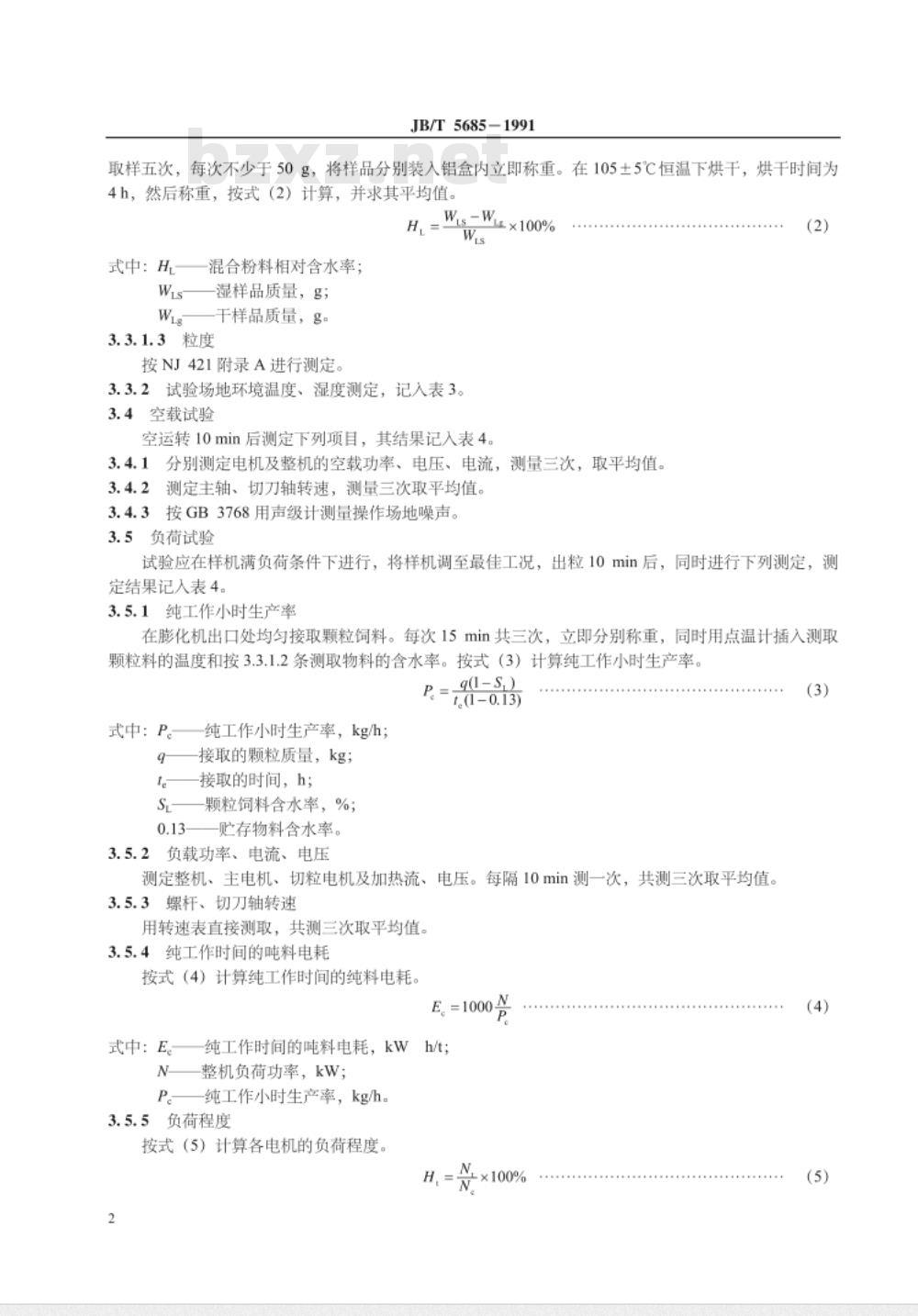

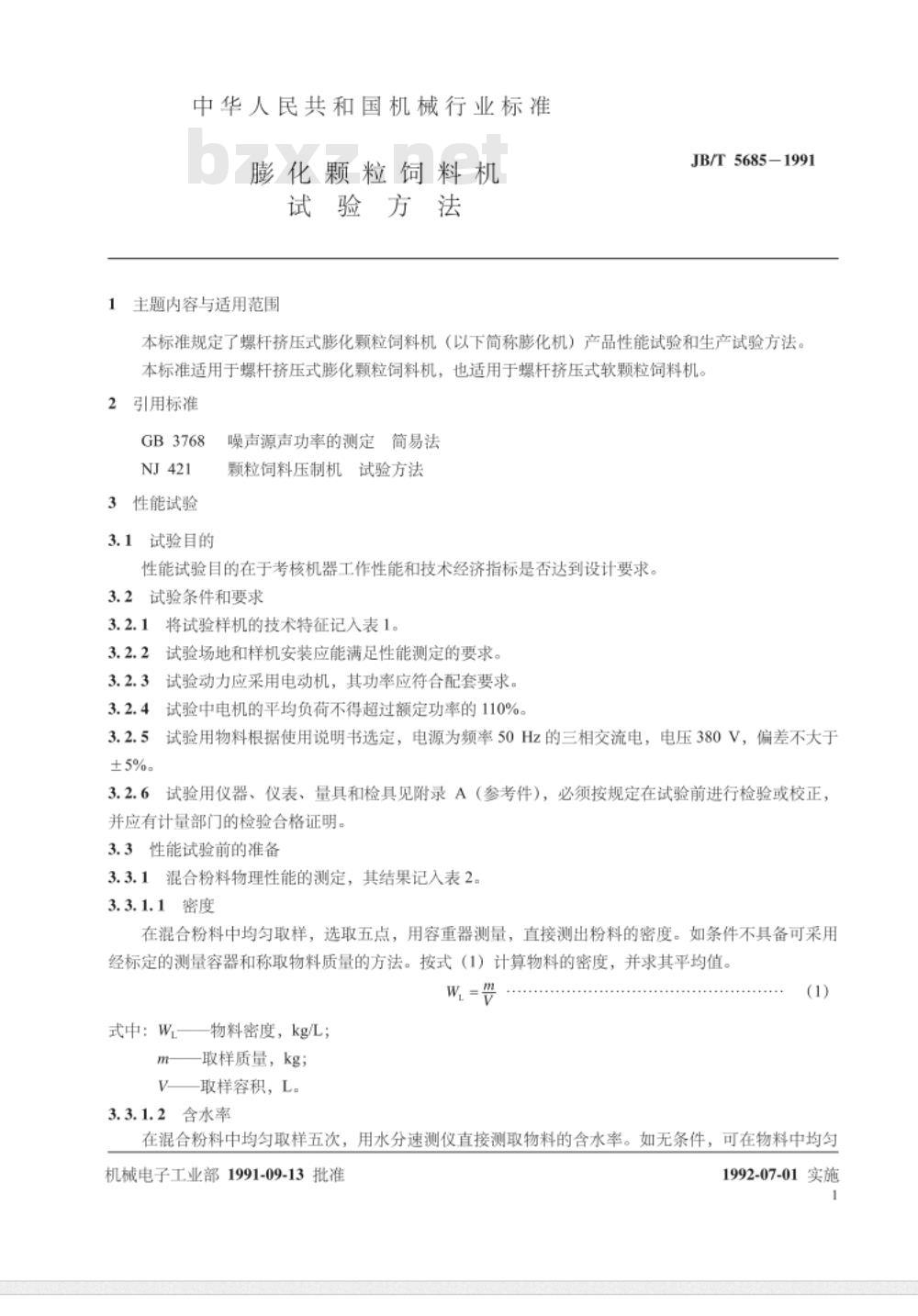

中华人民共和国机械行业标准 JB/T 5685-1991 膨化颗粒饲料机 试验方法 1991-09-13发布，中华人民共和国机械电子工业部1992-07-01实施。 1 主题内容与适用范围 本标准规定了螺杆挤压式膨化颗粒饲料机（以下简称膨化机）产品性能试验和生产试验方法。本标准适用于螺杆挤压式膨化颗粒饲料机，也适用于螺杆挤压式软颗粒饲料机。 2 规范性引用文件 GB 3768 NJ 421 3 性能试验 3.1 试验目的 性能试验的目的是考核机器工作性能和技术经济指标是否达到设计要求。 3.2 试验条件和要求 3.2.1 记录试验样机的技术特征。 3.2.2 试验场地和样机安装应满足性能测定要求。 3.2.3 试验动力应采用电动机，其功率应符合配套要求。 3.2.4 试验中电机平均负荷不得超过额定功率的110%。 3.2.5 试验用物料根据使用说明书选定，电源为50Hz三相交流电，电压380V，偏差不大于±5%。 3.2.6 试验仪器、仪表、量具和检具应在试验前检验或校正，并有计量部门的合格证明。 3.3 性能试验前的准备 3.3.1 混合粉料物理性能测定，结果记录在表2。 3.3.1.1 密度：在混合粉料中均匀取样五点，用容重器测量密度，条件不具备时可用经标定的测量容器和称取物料质量的方法，按公式计算平均密度。 3.3.1.2 含水率：取样五次，每次不少于50g，装入铝盒立即称重，在105±5℃恒温下烘干4小时，再称重，按公式计算平均相对含水率。 3.3.1.3 粒度：按NJ421附录A测定。 3.3.2 测定试验场地环境温度和湿度，记录在表3。 3.4 空载试验 空运转10分钟后测定下列项目，结果记录在表4： 3.4.1 电机及整机空载功率、电压、电流，测量三次取平均值。 3.4.2 测定主轴和切刀轴转速，测量三次取平均值。 3.4.3 按GB 3768用声级计测量操作场地噪声。 3.5 负荷试验 在样机满负荷条件下，将样机调至最佳工况，出粒10分钟后进行下列测定，结果记录在表4： 3.5.1 纯工作小时生产率：在膨化机出口均匀接取颗粒饲料，每次15分钟共三次，称重并测取颗粒料温度和含水率，按公式计算生产率。 3.5.2 负载功率、电流、电压：测定整机、主电机、切粒电机及加热电压，每隔10分钟测一次，取平均值。 3.5.3 螺杆、切刀轴转速：用转速表直接测取，共三次取平均值。 3.5.4 纯工作时间的吨料电耗：按公式计算，E=N×1000/P，单位kWh/t。 3.5.5 负荷程度：按公式H=N/N额×100%计算各电机负荷程度。 3.5.6 套筒及模头工作温度：用点温计测取套筒出口最高温度。 3.5.7 颗粒饲料质量 3.5.7.1 含水率：在膨化机出口每隔3分钟接取不少于50g颗粒饲料，共取五次，待冷却至常温后测定平均含水率。 3.5.7.2 出料温度：在膨化机出口颗粒饲料中，用点温计测取最高温度，每隔3分钟测三次取平均值。 3.5.7.3 成形率和表面质量：从出口接取100~500g饲料，通过孔径2.0mm筛子分离颗粒、碎粒与粉末，分别称重并按公式计算成形率。
