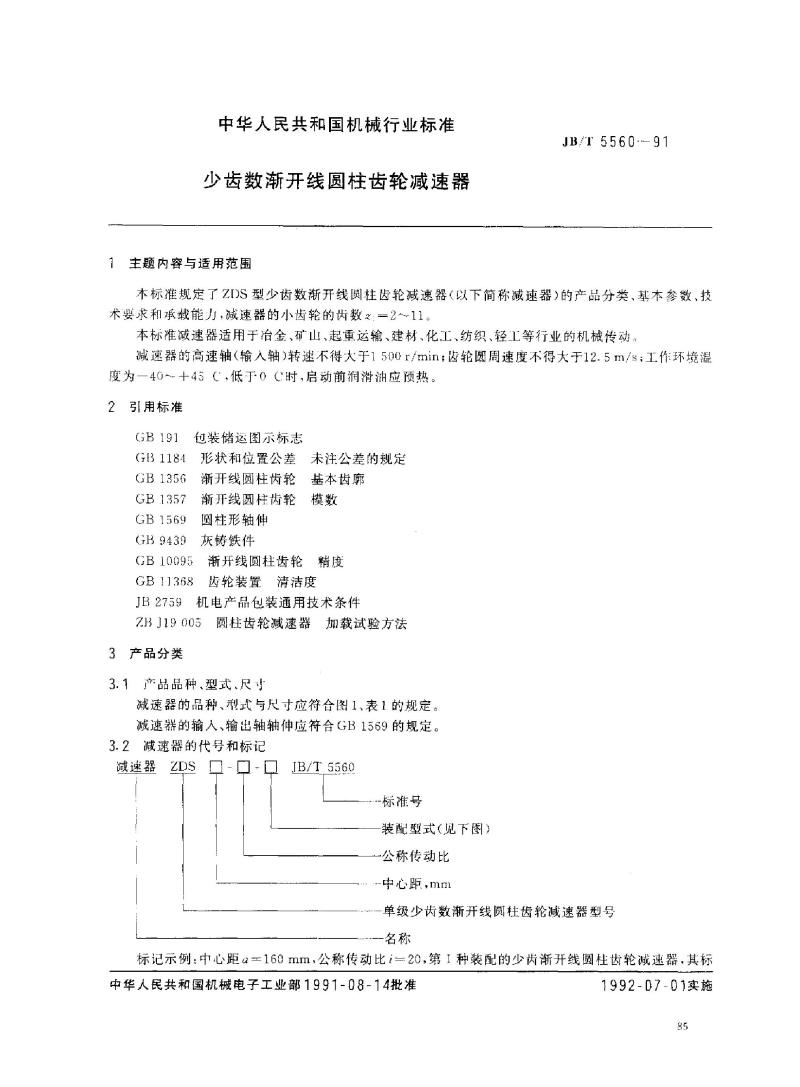

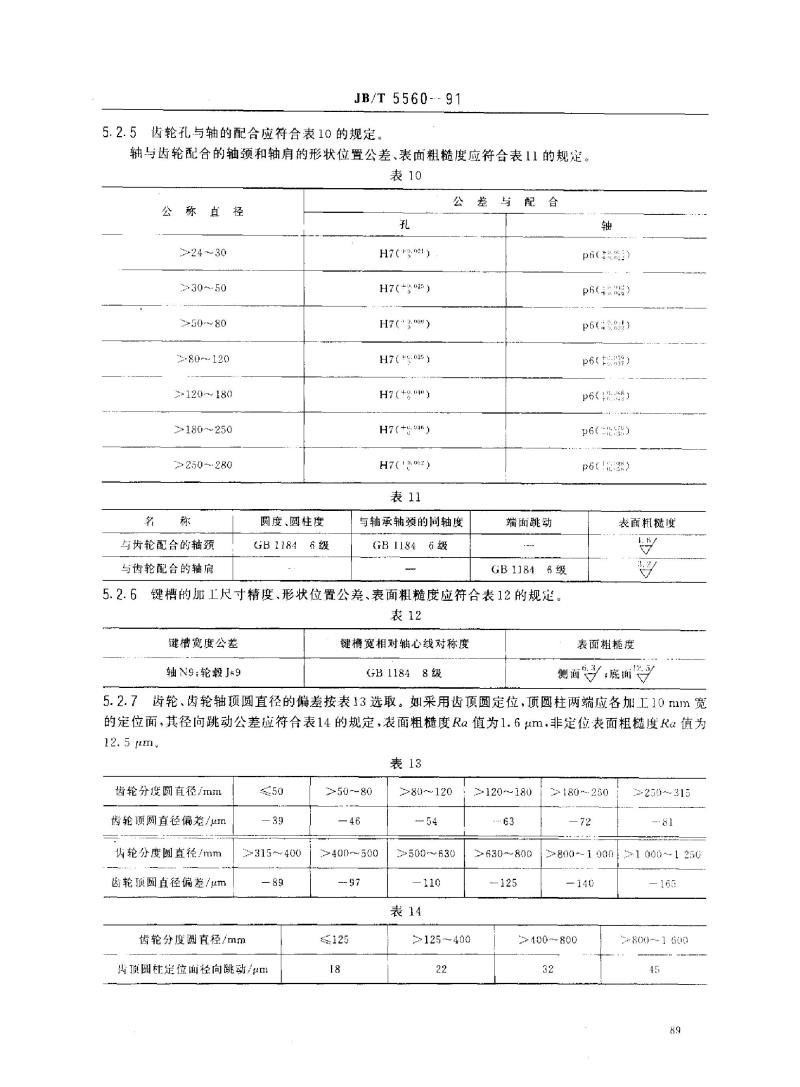

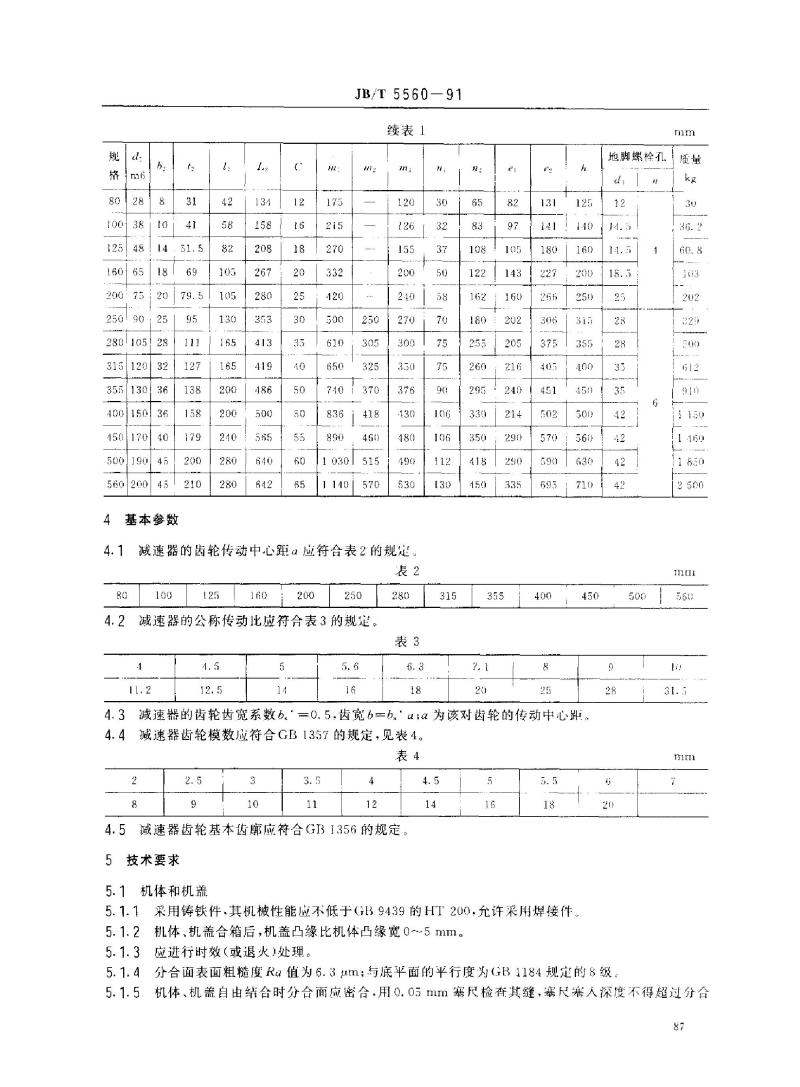

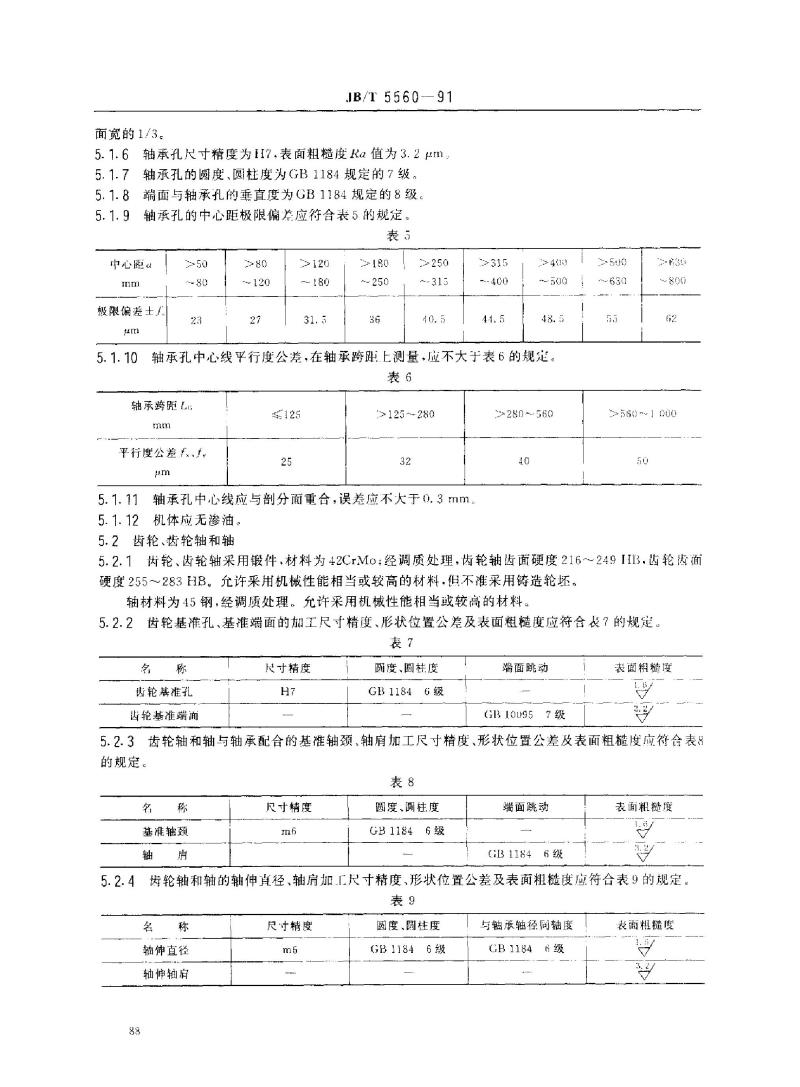

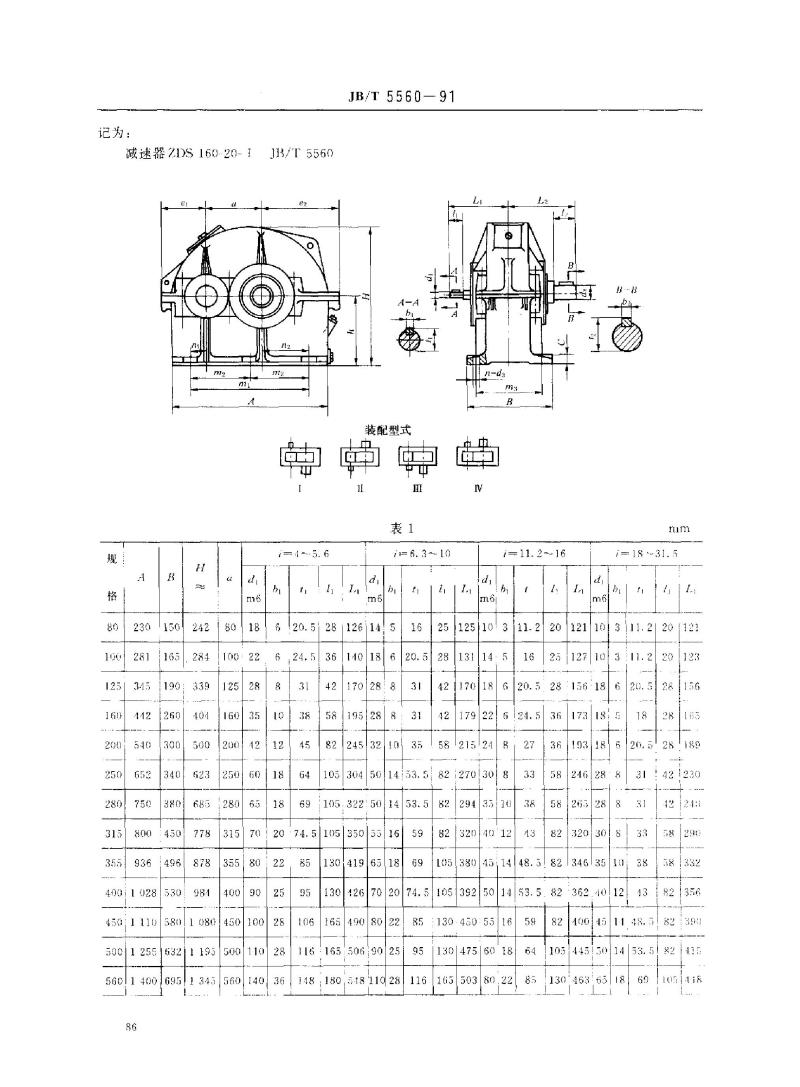

中华人民共和国机械行业标准 JB/T 5560-91 少齿数渐开线圆柱齿轮减速器 主题内容与适用范围 本标准规定了ZI)S型少齿数渐开线圆柱齿轮减速器（以下简称减速器）的产品分类、基本参数、技术要求和承载能力，减速器的小齿轮齿数为2～11。本标准适用于冶金、矿山、起重运输、建材、化工、纺织、轻工等行业的机械传动。减速器高速轴（输入轴）转速不得大于1500 r/min，齿轮圆周速度不得大于12.5 m/s。工作环境温度为-40～45℃，低于0℃时启动前润滑油应预热。 2 规范性引用文件 GB 191 包装储运图示标志 GB 1184 形状和位置公差未注公差的规定 GB 1356 渐开线圆柱齿轮基本齿廓 GB 1357 渐开线圆柱齿轮模数 GB 1569 圆柱形轴伸 GB 9439 灰铸铁件 GB 10095 渐开线圆柱齿轮精度 GB 11368 齿轮装置清洁度 JB 2759 机电产品包装通用技术条件 ZBJ 19005 圆柱齿轮减速器加载试验方法 3 产品分类 3.1 产品品种、型式与尺寸 减速器的品种、型式与尺寸应符合图1、表1的规定，输入、输出轴轴伸应符合GB 1569的规定。 3.2 减速器代号和标记 减速器型号用“ZDS-□-□□”表示，其中包括标准号、装配型式、公称传动比和中心距。型号示例：中心距160 mm，公称传动比i=20，第1种装配型式，标记为ZDS160.20-1。 4 基本参数 减速器中心距（mm）：80, 125, 160, 200, 250, 280, 315, 355, 400, 450, 500, 560 公称传动比：3-1, 6, 10, 12, 16 小齿轮齿数：2～11 高速轴（输入轴）转速不得大于1500 r/min，齿轮圆周速度不得大于12.5 m/s。 5 技术要求 减速器应满足标准规定的承载能力和精度要求，齿轮精度、装置清洁度和表面质量应符合相关GB标准。减速器适用于冶金、矿山、起重运输、建材、化工、纺织、轻工等行业机械传动。
