【机械行业标准(JB)】 拖拉机传动齿轮 技术条件

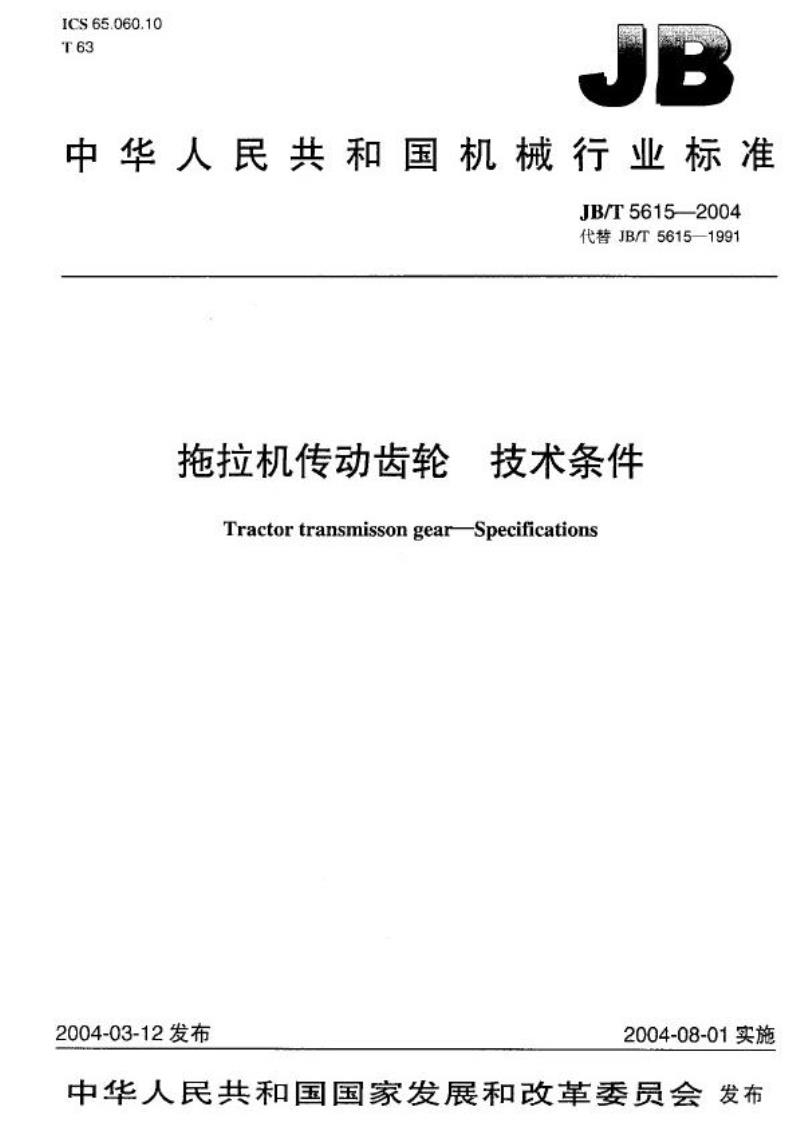

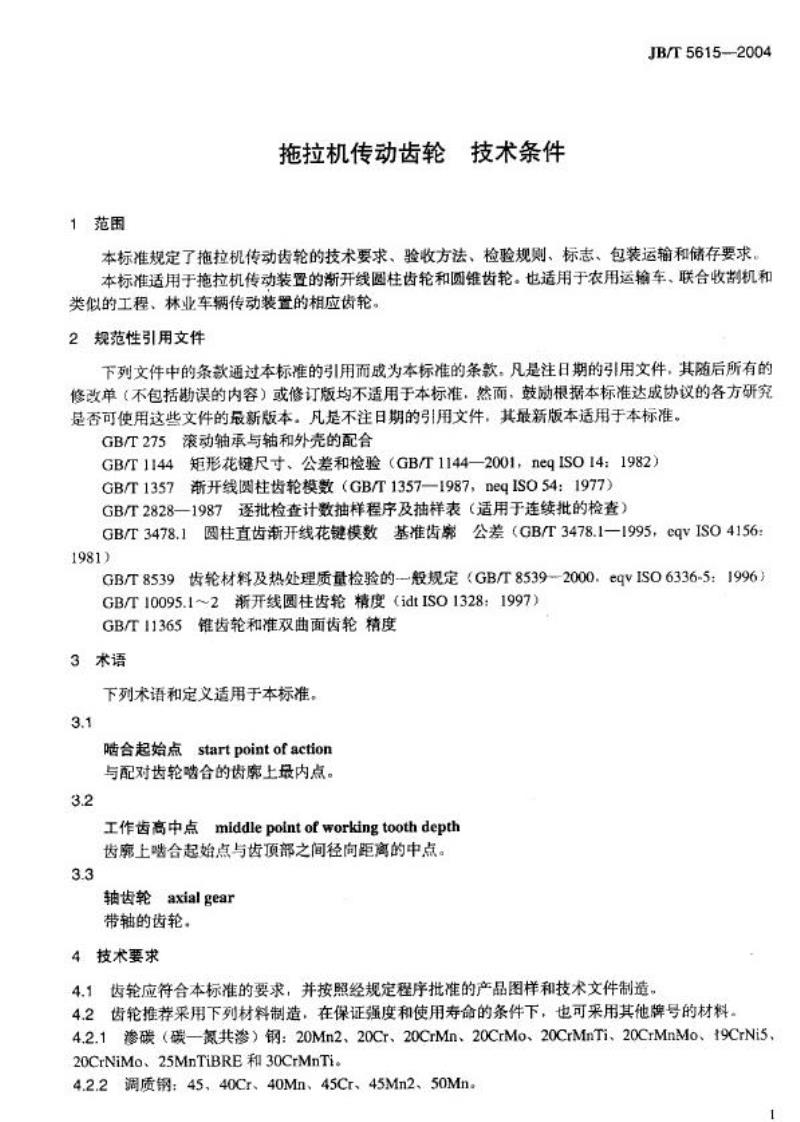

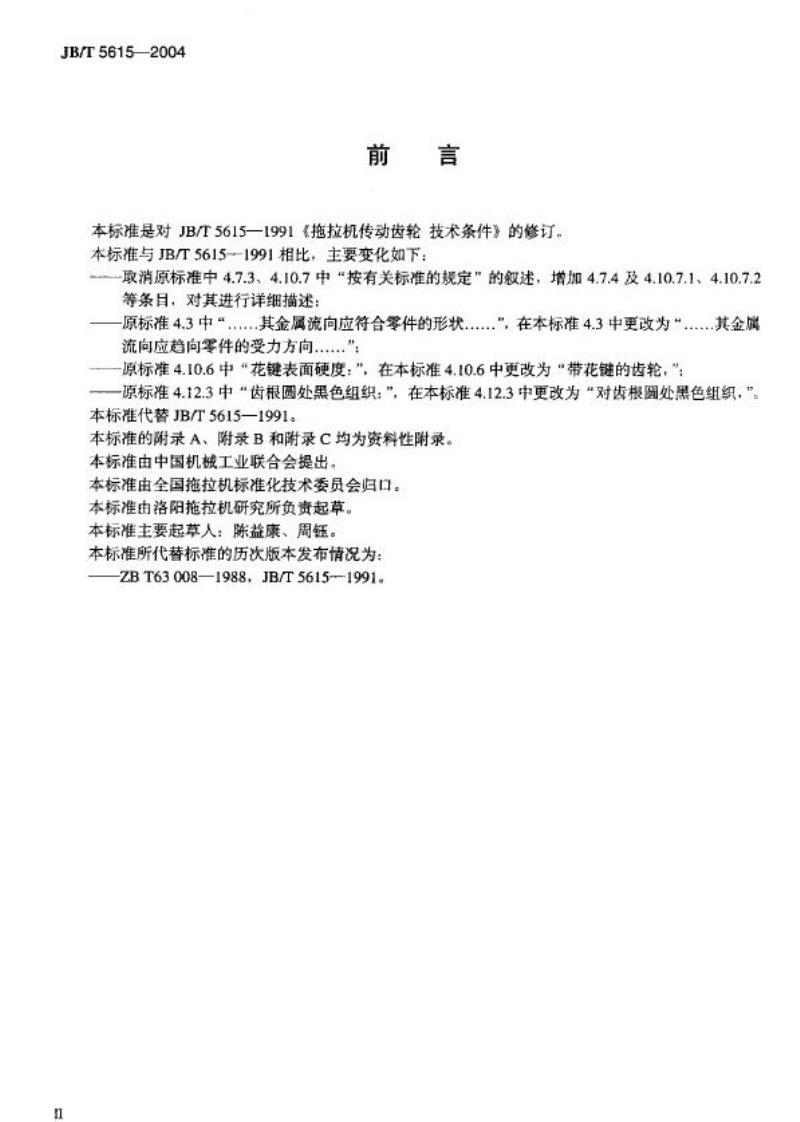

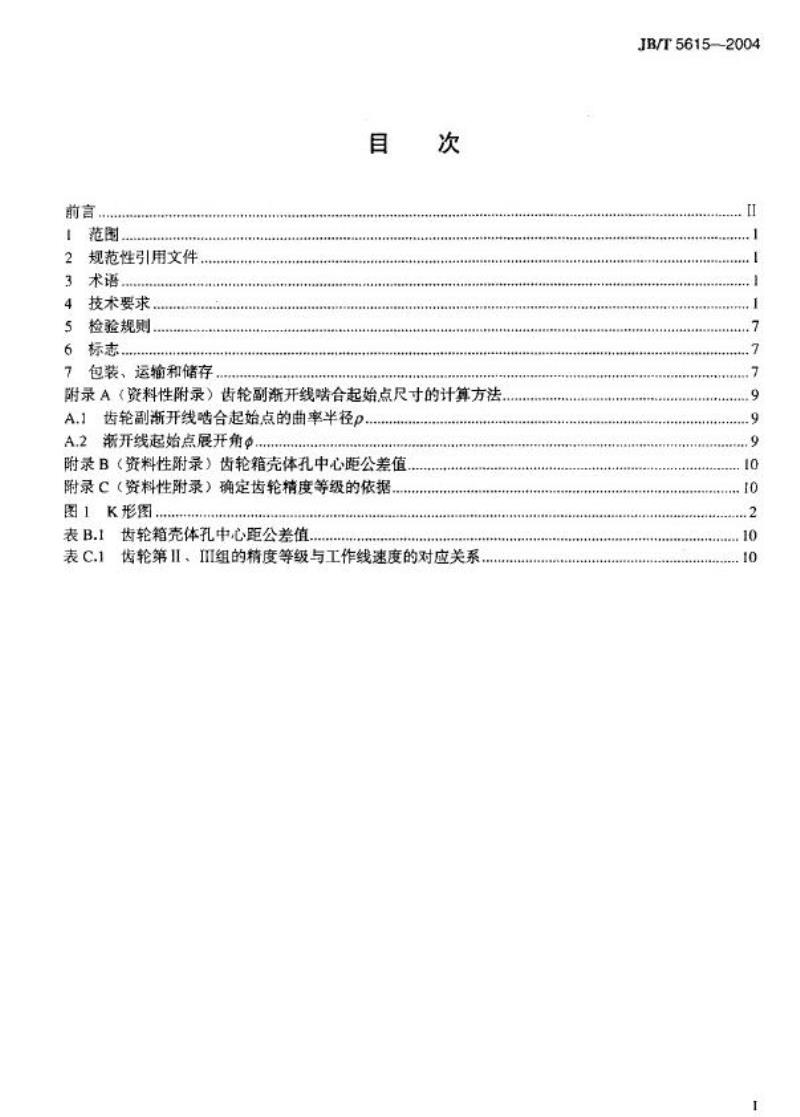

中华人民共和国机械行业标准 JB/T5615—2004 代替 JB/T5615—1991 拖拉机传动齿轮 技术条件 Tractor transmission gear Specifications 发布日期：2004-03-12 实施日期：2004-08-01 前言 本标准是对 JB/T5615-1991《拖拉机传动齿轮技术条件》的修订，与原标准相比，主要变化如下：取消原标准中部分模糊叙述，增加详细条目，如4.7.4及4.10.7.1、4.10.7.2等；调整金属流向要求以符合零件受力方向；修改花键表面硬度及齿根圆处黑色组织表述。本标准附录A、附录B和附录C均为资料性附录，由中国机械工业联合会提出，全国拖拉机标准化技术委员会归口，洛阳拖拉机研究所负责起草，主要起草人：陈益康、周钰。 1 范围 本标准规定了拖拉机传动齿轮的技术要求、验收方法、检验规则、标志、包装、运输和储存要求。适用于拖拉机传动装置的渐开线圆柱齿轮和圆锥齿轮，也适用于农用运输车、联合收割机及类似工程、林业车辆传动装置的相应齿轮。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款： - GB/T 275 滚动轴承与轴和外壳的配合 - GB/T 1144 矩形花键尺寸、公差和检验（GB/T1144—2001, 等同 ISO14:1982） - GB/T 1357 渐开线圆柱齿轮模数（GB/T1357—1987, 等同 ISO54:1977） - GB/T 2828—1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查） - GB/T 3478.1 圆柱直齿渐开线花键模数基准齿及公差（GB/T3478.1—1995, 等同 ISO4156:1981） - GB/T 8539 齿轮材料及热处理质量检验的一般规定（GB/T8539—2000, 等同 ISO6336-5:1996） - GB/T 10095.1~2 渐开线圆柱齿轮精度（等同 ISO1328:1997） - GB/T 11365 锥齿轮和准双曲面齿轮精度 3 术语 3.1 合起始点（start point of action）：与配对齿轮啮合的齿面上最内点。 3.2 工作齿高中点（middle point of working tooth depth）：齿廓上啮合起始点与齿顶部之间径向距离的中点。 3.3 轴齿轮（axial gear）：带轴的齿轮。 4 技术要求 4.1 齿轮应符合本标准要求，并按照经批准的产品图样和技术文件制造。 4.2 齿轮推荐材料，在保证强度和使用寿命条件下，也可采用其他牌号。 4.2.1 渗碳（碳—氮共渗）钢：20Mn2、20Cr、20CrMn、20CrMo、20CrMnTi、20CrMnMo、19CrNi5、20CrNiMo、25MnTiBRE、30CrMnTi。 4.2.2 调质钢：45、40Cr、40Mn、45Cr、45Mn2、50Mn。 4.2.3 低率透性钢：55DTi、60DTi。 4.2.4 球墨铸铁：推荐稀土镁钼合金球墨铸铁。 注：精度不低于8级及结构复杂齿轮，应对钢材提出透性和非金属夹杂物要求。
