【机械行业标准(JB)】 器具开关 术语

中华人民共和国机械行业标准
JB/T 5661 -1991
器具开关术语
1992-06-16发布
中华人民共和国机械电子工业部1992-12-01实施
中华人民共和国机械行业标准
器具开关术语
1主题内容与适用范围
JB/T 5661 - 1991
本标准规定了器具开关的基本名词术语，包括一般术语及开关类型、部件和操作等方面的术语。本标准适用于各类器具开关和涉及器具开关标准制订、编制技术文件，编写和翻译专业手册，教材或书刊，供从事器具开关的生产、科研、使用和教学等部门的人员使用。2引用标准
GB2900.1电工名词术语
基本名词术语
一般术语
机械开关电器Mechanicalswitchingdevice依靠可分离的触头的动作来闭合和断开一条或几条电路的开关电器。3.2开关（机械的）Switch（mechanical）能在正常电路条件（也包括规定的过载运行条件）下接通、承载和分断电流，也能在规定的不正常电路条件（例如短路）下承载规定倍数电流的一种机械开关电器。注：开关也许能接通短路电流，但不能分断短路电流。3.3
操作Operation
动触头从一个位置转换到相邻位置。3. 4
(开关的）极Pole(ofaswitch）
仅与开关中一条独立的导电路径相连的开关部件，但不包括那些将所有各极固定在一起并使各极起动作的部件。
开关若只有一个极，则称为单极；若多于一个极，且这些极又是以一起动作的方式结合起来的，则称为多极（如二极、三极等）。3.5可拆卸（零）部件Detachablepart开关按正常使用方式安装后，不用工具即可卸下的（零）部件。3.6工具Tool
任何可用来动螺钉、螺母或类似紧固件的物件，例如：螺钉旋具、硬币等。3.7
专用工具Specialpurposetool
一般家庭中不大可能轻易得到的工具，例如用来拧动三角头螺钉的扳手等。硬币、螺钉旋具和用来拧动方螺母或六角螺母的板手不算专用工具。正常使用Normaluse
开关按制造厂规定的用途及方式使用。Ambientairtemperature
周用空气温度
开关按制造厂规定安装后，按规定条件测得的开关周围空气的温度。3.10耐漏电起痕指数（PTI）Prooftrackingindex（PTI)绝缘材料按规定方法试验，经受50滴规定的液滴面而不因起痕而失效的以V表示的耐电压数值。机械电子工业部1992-06-16批准1992-12-01实施
JB/T 5661 -1991

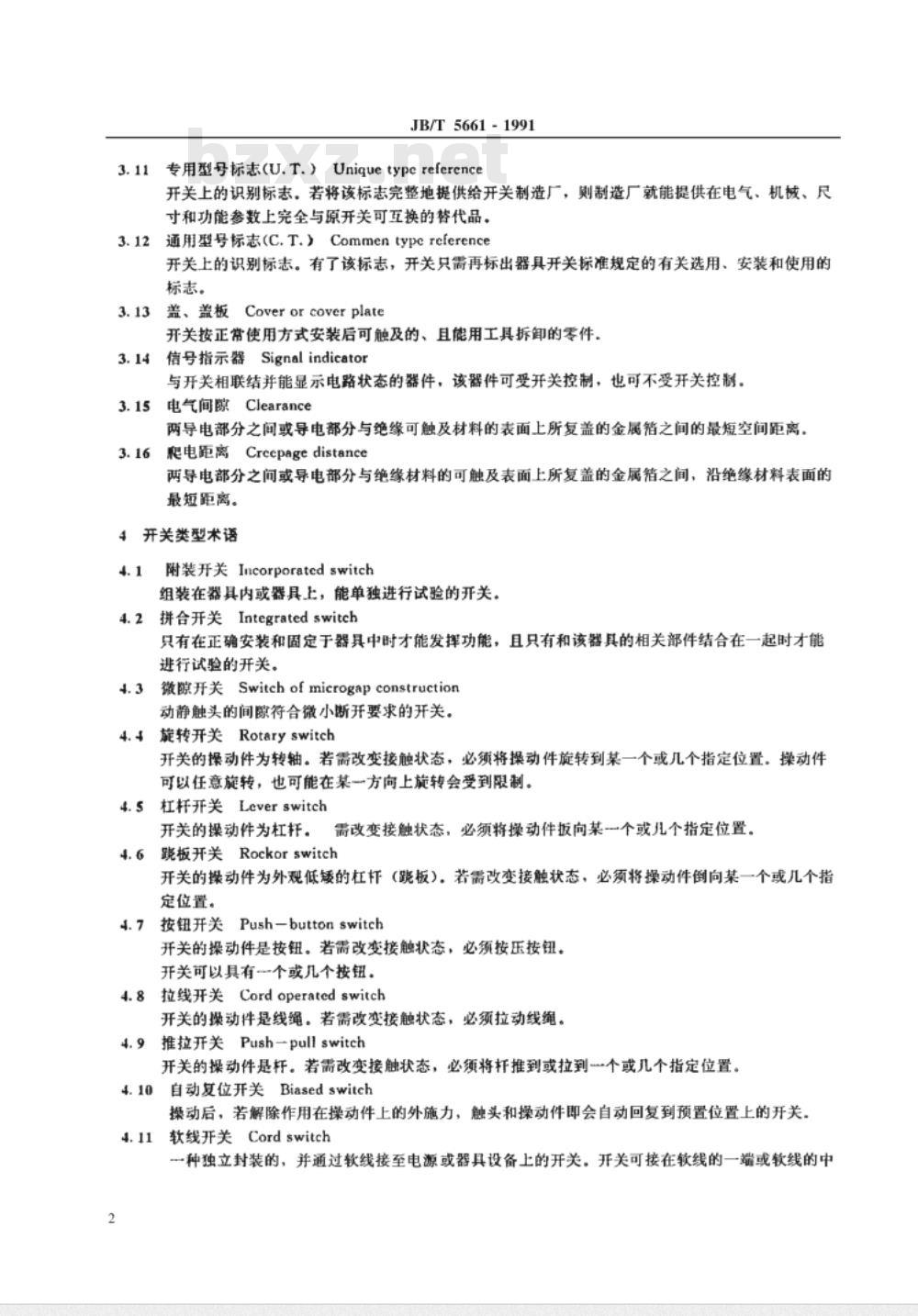

专用型号标志（U.T.）Uniquetypereference3.11
开关上的识别标志，若将该标志完整地提供给开关制造厂，则制造厂就能提供在电气、机械、尺寸和功能参数上完全与原开关可互换的替代品。3.12通用型号标志（C.T.）Commentypereference开关上的识别标志。有了该标志，开关只需再标出器具开关标准规定的有关选用、安装和使用的标志。
盖、盖板Coverorcoverplate
开关按正常使用方式安装后可触及的、且能用工具拆卸的零件。3. 14
信号指示器Signalindicator
与开关相联结并能显示电路状态的器件，该器件可受开关控制，也可不受开关控制。电气间隙Clearance
两导电部分之间或导电部分与绝缘可触及材料的表面上所复盖的金属箔之间的最短空间距离。爬电距离Crcepagedistance
两导电部分之间或导电部分与绝缘材料的可触及表面上所复盖的金属箔之间，沿绝缘材料表面的最短距离。
4开关类型术语
附装开关Incorporatedswitch
组装在器具内或器具上，能单独进行试验的开关。拼合开关Integratedswitch
只有在正确安装和固定于器具中时才能发挥功能，且只有和该器其的相关部件结合在一起时才能进行试验的开关。
微隙开关Switchofmicrogapconstruction4.3
动静触头的间隙符合微小断开要求的开关。旋转开关Rotaryswitch
开关的操动件为转轴。若需改变接触状态，必须将操动件旋转到某一个或几个指定位置。操动件可以任意旋转，也可能在某一方向上旋转会受到限制。4.5
杠杆开关Lever$witch
需改变接触状态，必须将操动件扳向某个或儿个指定位置。开关的操动件为杠杆。
跪板开关Rockorswitch
开关的操动件为外观低矮的杠杆（跪板）。若需改变接触状态，必须将操动件倒向某一个或儿个指定位置。
Push-buttonswiteh
按钮开关
开关的操动件是按钮。若需改变接触状态，必须按压按钮。开关可以具有一个或几个按钮。4.8拉线开关Cordoperatedswitch开关的操动件是线绳。若需改变接触状态，必须拉动线绳。4.9推拉开关Push一pullswitch
开关的操动件是杆。若需改变接触状态，必须将杆推到或拉到一个或几个指定位置。自动复位开关Biasedswitch
操动后，若解除作用在操动件上的外施力，触头和操动件即会自动回复到预置位置上的开关软线开关Cordswitch
一种独立封装的，并通过软线接至电源或器具设备上的开关。开关可接在软线的一端或软线的中2
JB/T5661-1991

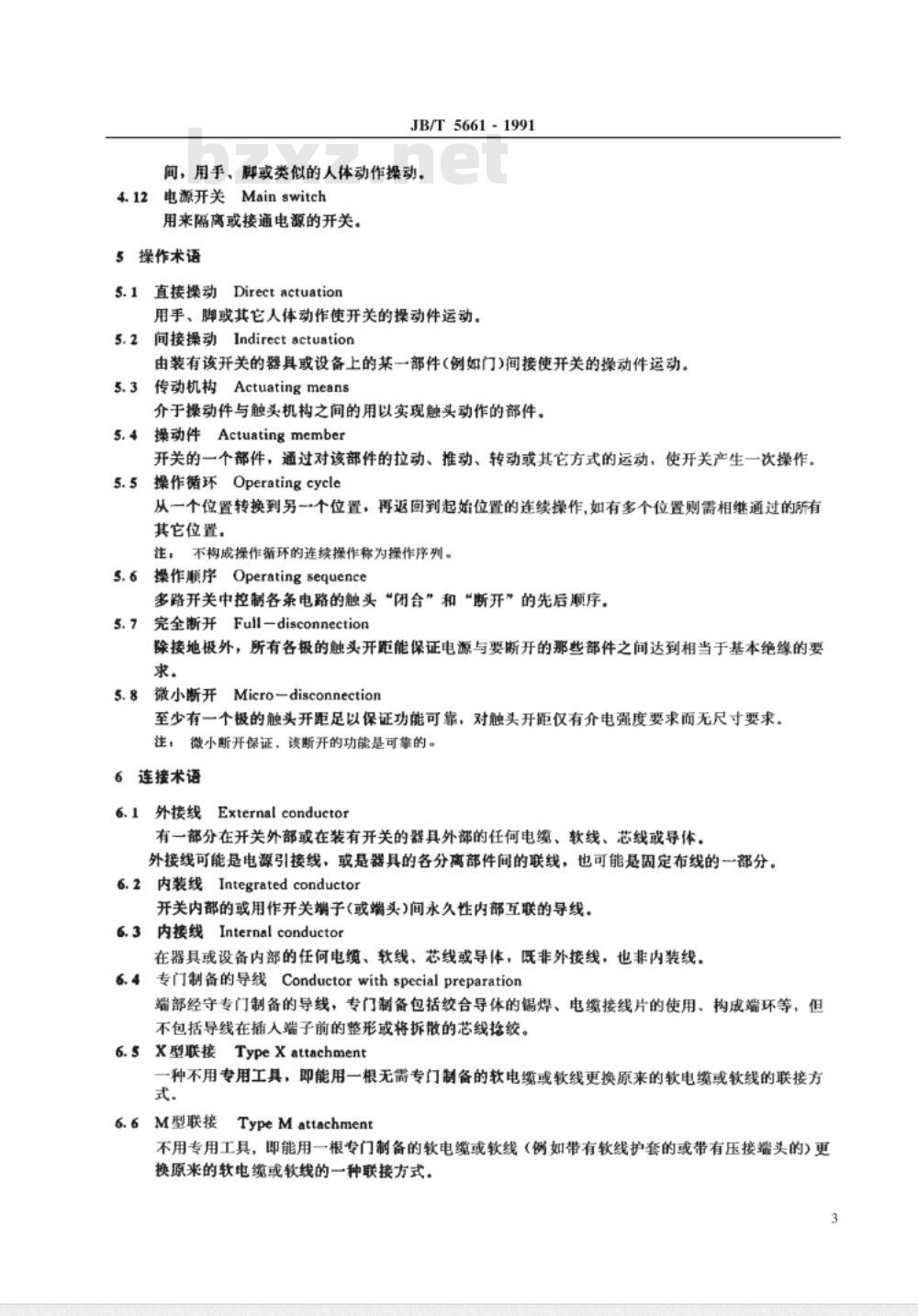

间，用手、脚或类似的人体动作操动。电源开关Mainswitch
用来隔离或接通电源的开关。
5操作术语
直接操动Directactuation
用手、脚或其它人体动作使开关的操动件运动。间接操动Indirectactuation
由装有该开关的器具或设备上的某一部件(例如门)间接使开关的操动件运动。传动机构
Actuatingmeans
介于操动件与触头机构之间的用以实现触头动作的部件。操动件Actuatingmember
开关的一个部件，通过对该部件的拉动、推动、转动或其它方式的运动，使开关产生一次操作。操作循环Operatingcycle
从一个位置转换到另一→个位置，再返回到起始位置的连续操作，如有多个位置则需相继通过的所有其它位置。
注，；不构成操作循环的连续操作称为操作序列。5.6操作顺序OperatingSequence多路开关中控制各条电路的触头“闭合”和“断开”的先后顺序。5.7完全断开Full一disconnection除接地极外，所有各极的触头开距能保证电源与要断开的那些部件之间达到相当于基本绝缘的要求。
FMicro-disconnection
微小断开
至少有一个极的触头开距足以保证功能可靠，对触头开距仅有介电强度要求而无尺寸要求，注：微小断开保证，该断开的功能是可靠的。6连接术语
6.1外接线
Externalconductor
有一部分在开关外部或在装有开关的器具外部的任何电缆、软线、芯线或导体。外接线可能是电源引接线，或是器具的各分离部件间的联线，也可能是固定布线的一部分。内装线Integratedconductor
开关内部的或用作开关端子(或端头)间永久性内部互联的导线。3内接线Internalconductor
在器具或设备内部的任何电缆、软线、芯线或导体，既非外接线，也非内装线，6.4专门制备的导线Conductorwithspecialpreparation端部经守专门制备的导线，专门制备包括绞合导体的锡焊、电缆接线片的使用、构成端环等，但不包括导线在插人端子前的整形或将拆散的芯线抢绞。5X型联接TypeXattachment
一种不用专用工具，即能用一根无需专门制备的软电缆或软线更换原来的软电绩或软线的联接方式。
安TypeMattachment
6.6M型联接
不用专用工具，即能用一根专门制备的软电或软线（例如带有软线护套的或带有压接端头的）更换原来的软电或软线的一种联接方式。3

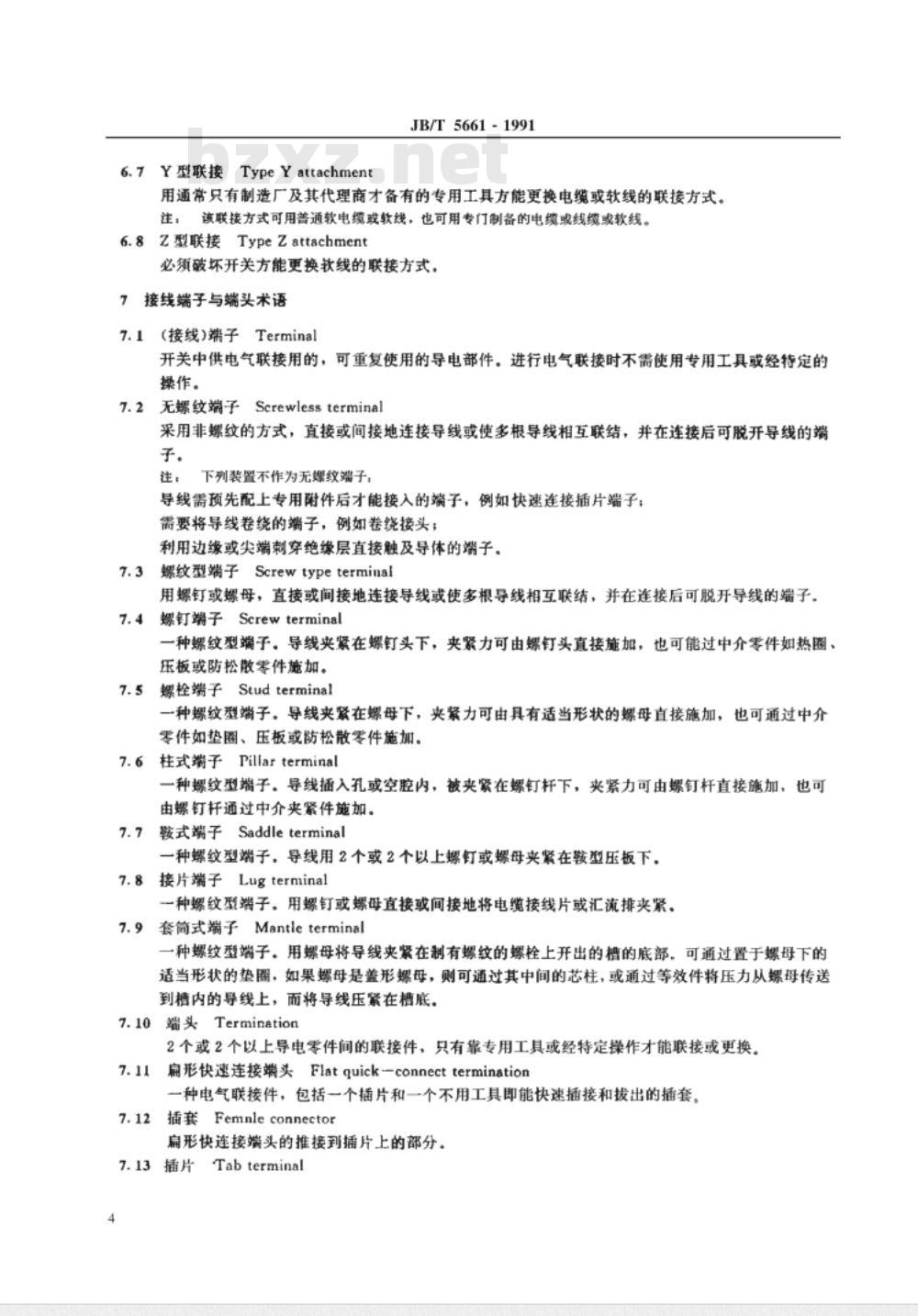

6.7Y型联接TypeYattachment
JB/T5661-1991
用通常只有制造厂及其代理商才备有的专用工具方能更换电缆或软线的联接方式。注；该联接方式可用善通软电缆或软线，也可用专门制备的电绩或线绩或软线。6.8Z型联接TypeZattachment
必须破坏开关方能更换线的联接方式。7接线端子与端头术语
7.1（接线）端子Terminal
开关中供电气联接用的，可重复使用的导电部件。进行电气联接时不需使用专用工具或经特定的操作。
7.2无螺纹端子Serewlesstermina!采用非螺纹的方式，直接或间接地连接导线或使多根导线相互联结，并在连接后可脱开导线的端子。
注：下列装置不作为无螺纹端子，导线需预先配上专用附件后才能接入的端子，例如快速连接插片端子；需要将导线卷绕的端子，例如卷绕接头；利用边级或尖端刺穿绝缘层直接触及导体的端子，7.3螺纹型端子Screwtypeterminal用螺钉或螺母，直接或间接地连接导线或使多根导线相互联结，并在连接后可脱开导线的端子，7.4螺钉端子Screwterminal
一种螺纹型端子。导线夹紧在螺钉头下，夹紧力可由螺钉头直接施加，也可能过中介零件如热圈、压板或防松散零件施加。
7.5螺栓端子Studterminal
一种螺纹型端子。导线夹紧在螺母下，夹紧力可由具有适当形状的螺母直接施加，也可通过中介零件如垫圈、压板或防松散零件施加。7.6柱式端子Pillarterminal
一种螺纹型端子。导线插入孔或空腔内，被夹紧在螺钉杆下，夹紧力可由螺钉杆直接施加，也可由螺钉杆通过中介夹紧件施加。鞍式端子Saddleterminal
一种螺纹型端子，导线用2个或2个以上螺钉或螺母夹紧在鞍型压板下。7.8接片端子Lugterminal
一种螺纹型端子。用螺钉或螺母直接或间接地将电缆接线片或汇流排夹紧。7.9套筒式端子
Mantieterminal
一种螺纹型端子。用螺母将导线夹紧在制有螺纹的螺栓上开出的槽的底部。可通过置于螺母下的适当形状的垫圈，如果螺母是盖形螺母，则可通过其中间的芯柱，或通过等效件将压力从螺母传送到槽内的导线上，而将导线压紧在槽底。7.10端头Termination
2个或2个以上导电零件间的联接件，只有靠专用工具或经特定操作才能联接或更换。7.11
扁形快速连接端头Flatquick-connecttermination一种电气联接件，包括一个插片和一个不用工具即能快速插接和拔出的插套。插套Femnleconnector
扁形快连接端头的推接到插片上的部分。7.13插片Tabterminal
JB/T 5661 -1991
扁形快速连接端头的插入插套的部分，作为开关的一个零件而与开关结合在一起，7.14
锡焊端子Solderterminal
开关的一个导电部件，能用锡焊方法形成端头。8污染术语
8.1污染物
Pollusion
任何可能引起介电强度或表面电阻率水久性降低的外来固体、液体或气体杂质。暂时性的游离气体不认为是污染物。注，
微观环境Micro一environment
紧靠所考虑的电气间隙和爬电距离周围的环境条件，不包括开关正常工作时自身所产生的污染物、微观环境的污染等级
清洁状态Cleansituation
没有污染或仅出现的，非导电性的污染物，此污染物无影响。正常状态Normalsituation
通常仅出现非导电性污染物，但必须估计到偶而会由于冷凝而产生暂时性的导电性。脏状态Dirtysituation
出现导电性污架物，或出现干的、非导电性的然而估计会由于冷凝而变成导电性的污染物。9绝缘术语
基本绝缘
Basic insulation
带电部分上对防触电起基本保护作用的绝缘。9.2
附加绝缘
Supplementaryinsulation
为了在基本绝缘损坏的情况下防止触电而在基本绝缘之外使用的独立绝缘。tDoubleinsulation
双重绝缘
同时具有基本绝缘和附加绝缘的绝缘，9.4加强绝缘Reinforcedinsulation带电部分上相当于双重绝缘保护程度的单独绝缘结构。注；术语绝缘结构并不意味着绝缘必须是同质的一件，他可以由几个不能像附加绝缘或基本绝缘那样分开试验的绝缘层组成。bzxZ.net
9.5工作绝缘Opertinalinsulation在开关使用寿命期内为保证开关正确工作所必须的、电位不同的带电部分间的绝缘。9.60类器具Clas0appliance
依靠基本绝缘作防触电保护的器具。在可触及的导电部分（如果有的话）与固定敷设、布线中的保护导体之间没有连接措施，在基本绝缘损坏的情况下须依模于周围环境进行防护。I类器具ClassIappliance
不仅依靠基本绝缘作防触电保护，而且还包括一个附加安全措施，即把可触及的导电部分（非带电部分）连接到固定数设布线中的保护（接地）导体上，使可触及导电部分即使在基本绝缘失效时，也不会成为带电部分的器具。Ⅱ类器具ClassⅡappliance
不仅依靠基本绝缘作防触电保护，而且还提供如双重绝缘或加强绝缘这样的附加安全措施的设备，没有保护接地措施，也不依赖设备条件。9.9Ⅱ类器具ClassⅡappliance
依靠安全特低电压供电进行防触电保护，并且内部产生的电压不会高于安全特低电压的器具。5
按钮开关
鞍式端子
扁形快速连接端头
操动件
操作顺序
操作循环
传动机构·
电气间隙
电源开关
I类器具
附加绝缘
附装开关
盖、盖板·
杠杆开关
工作绝缘
基本绝缘
机械开关电器
加强绝缘
间接操动…
JB/T 5661 - 1991
接片端子，
接线端子
(开关的)极
开关(机械的)：
可拆卸的(零)部件
拉线开关：
0类器具
螺钉端子…
螺纹型端子。
螺栓端子
M型联接
耐漏电起痕指数
内接线·
内装线
爬电距离
拼合开关·
板开关，
清洁状态
软线开关
Ⅱ类器具
双重绝缘
套简式端子
通用型号
推拉开关·
外接线
完全断开
微观环境，
微隙结构开关
微小断开
无螺纹端子.
锡焊端子
信号指示器
X型联接
旋转开关
JB/T5661-1991
[类器具.
Y型联接
C050808158058000500500000
脏状态·
正常使用
正常状态
自动复位开关
直接操动
周围空气温度·
柱式端子，
Z型联接
专门制备的导线
专用工具·
专用型号
.........
actuating means
actuating member
ambient air temperature
basic insulation
biased switch
class 0 appliance
class I appliance
class I appliance
class I appliance **..
clean situation
++++++++++o++++++
clearance ...
commentypereference
conductorwithspccial preparationcord opcrated switch
cord switch .....
cover or covcrplate *.......creepage distance
detachable part
direct actuation
dirty situation
double insulation
external conductor
female connector
flat quick-connect terminationfull-disconnection
incorporated switch
JB/T5661-1991
0a0aa000000e.e00.
*****8.3.3
indirect actuatio
integrated conductor
integrated switch ....
internal conductor
leverswitch
lugterminal
main switch ..
mantle terminal
mechanical switching divice
micro-disconnection
micro-environment
normal situation
normaluse
operating cycle
operating sequcnce
operation
operationinsulation
pillar terminal
pole(of a switch)
pollution
proof tracking index(PTI)...push-button switch
push-pull switch
reinforced insulation
rocker switch
rotary switch
saddle terminal
screwless terminal
screw terminal
JB/T 5661 - 1991
screw type terminal
signal indicator
soider terminal
special purpose tool
stud terminal .....
supplementary insulation
switch(mechanical)
switchofmicro-gapconstructiontab terminal
terminal
termination
tool ....
type M attachment
type X attachment
type Yattachment
type Z attachment
uniquetype reference
JB/T 5661 -1991
10..0.0000...00.0.0.a.01
. 7.10
