中华人民共和国机械行业标准

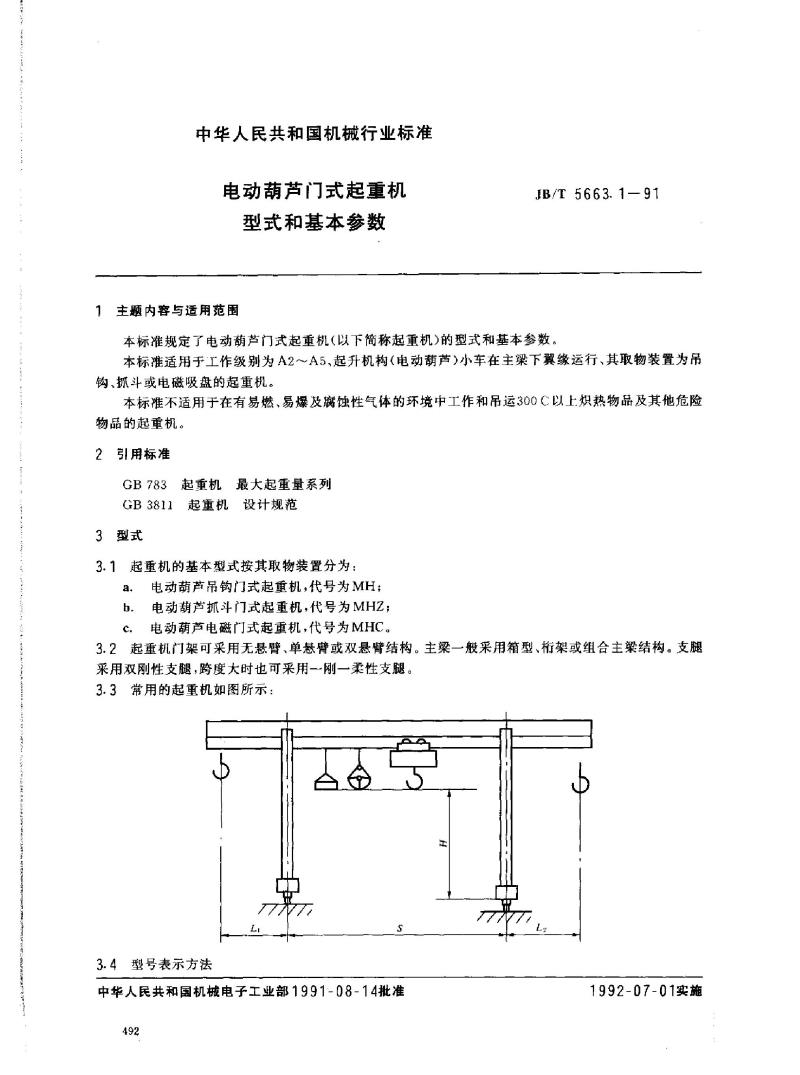

电动葫芦门式起重机
型式和基本参数
1 主题内容与适用范围
JB/T 5663.1-—91
本标准规定了电动葫芦门式起重机(以下简称起重机)的型式和基本参数。本标推适用于工作级别为A2～A5、起升机构（电动葫芦）小车在主梁下翼缘运行、其取物装置为吊钩、抓斗或电磁吸盘的起重机。本标推不适用于在有易燃、易爆及腐蚀性气体的环境中工作和吊运300C以上炽热物品及其他危险物品的起重机。
2引用标准
GB783起重机最大起重量系列
起重机设计规范
GB3811
3型式
3.1起重机的基本型式按其取物装置分为：a.
b.
电动葫芦吊钩门式起重机，代号为MH；电动葫芦抓斗门式起重机，代号为MHZ；电动葫芦电磁门式起重机，代号为MHC。3.2起重机门架可采用无悬臂、单悬臂或双悬臂结构。主梁一般采用箱型、桁架或组合主梁结构。支腿采用双刚性支腿，跨度大时也可采用一刚一柔性支腿。3.3常用的起重机如图所示：
D
H
3.4型号表示方法
中华人民共和国机械电子工业部1991-08-14批准492
1992-07-01实施
.
..
·.
..
.. ...
.
5标记示例
3.5
a.
b.
4
JB/T5663.1-—91
导电方式（滑线导电用U表示：电缆导电无表示）起重机工作级别
-跨度，m
额定起重量（代号：G，以下简称起重量），t产品代号（见3.1条）

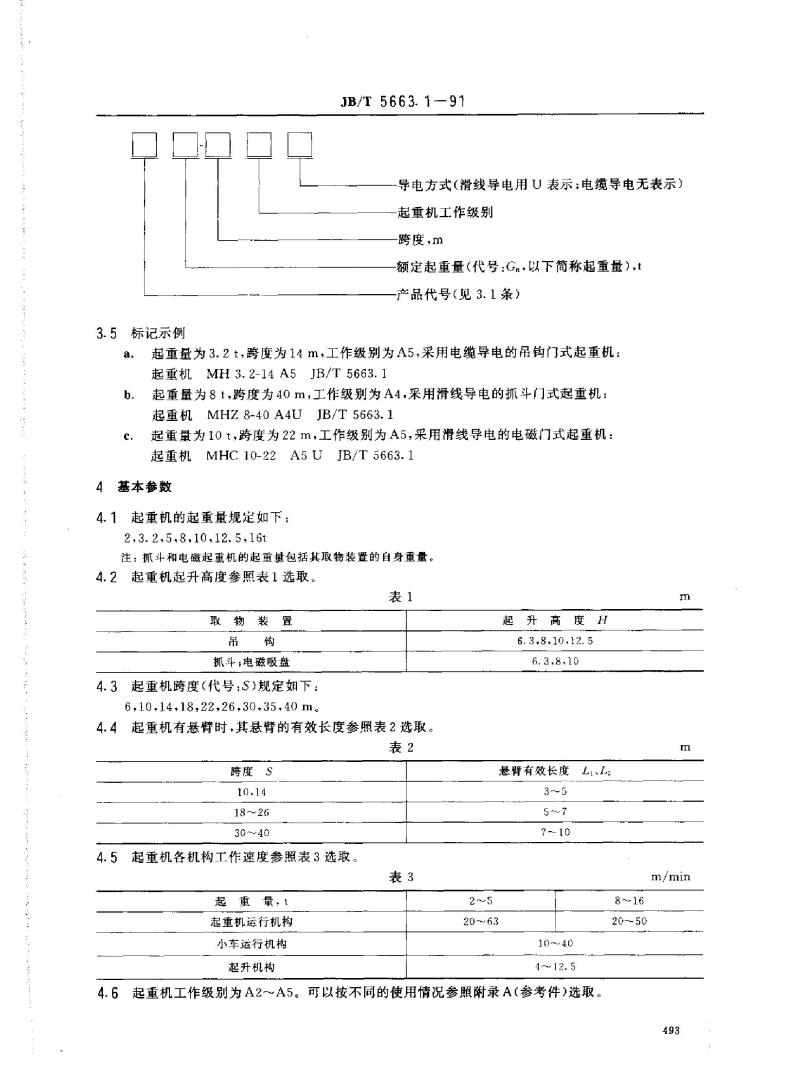

起重量为3.2t，跨度为14m，工作级别为A5，采用电缆导电的吊钩门式起重机：起重机MH3.2-14A5JB/T5663.1免费标准下载网bzxz
起重量为8t，跨度为40m，工作级别为A4，采用滑线导电的抓斗门式起重机：起重机MHZ8-40A4UJB/T5663.1
起重量为10t，跨度为22m，工作级别为A5，采用滑线导电的电磁门式起重机：起重机MHC10-22A5UJB/T5663.1
基本参数
起重机的起重量规定如下：
4.1
2,3.2,5.8,10,12.5,16t
注：抓斗和电磁起重机的起重量包括其取物装置的自身重量。起重机起升高度参照表1选取。
4.2
表1
取物装置
吊
钩
抓斗：电磁吸盘
4.3起重机跨度（代号：S)规定如下：6,10,14,18,22,26,30.35,40m
4.4
起重机有悬臂时，其悬臂的有效长度参照表2选取。表2
跨度s
10,14
18~~26
30~40
4.5起重机各机构工作速度参照表3选取表3
起重量，1
起重机运行机构
小车运行机构
起升机构
2~5
起升高度H
6.3.8.10.12.5
6.3,8,10
悬臂有效长度
3~5
5～7
7~10
20-63
LI2
8~16
im
m
m/min
2050
10~-40
4～12.5
4.6起重机工作级别为A2～A5。可以按不同的使用情况参照附录A（参考件）选取493

A1
A2
起重机的工作级别
JB/T 5663.1 .--91
附录A

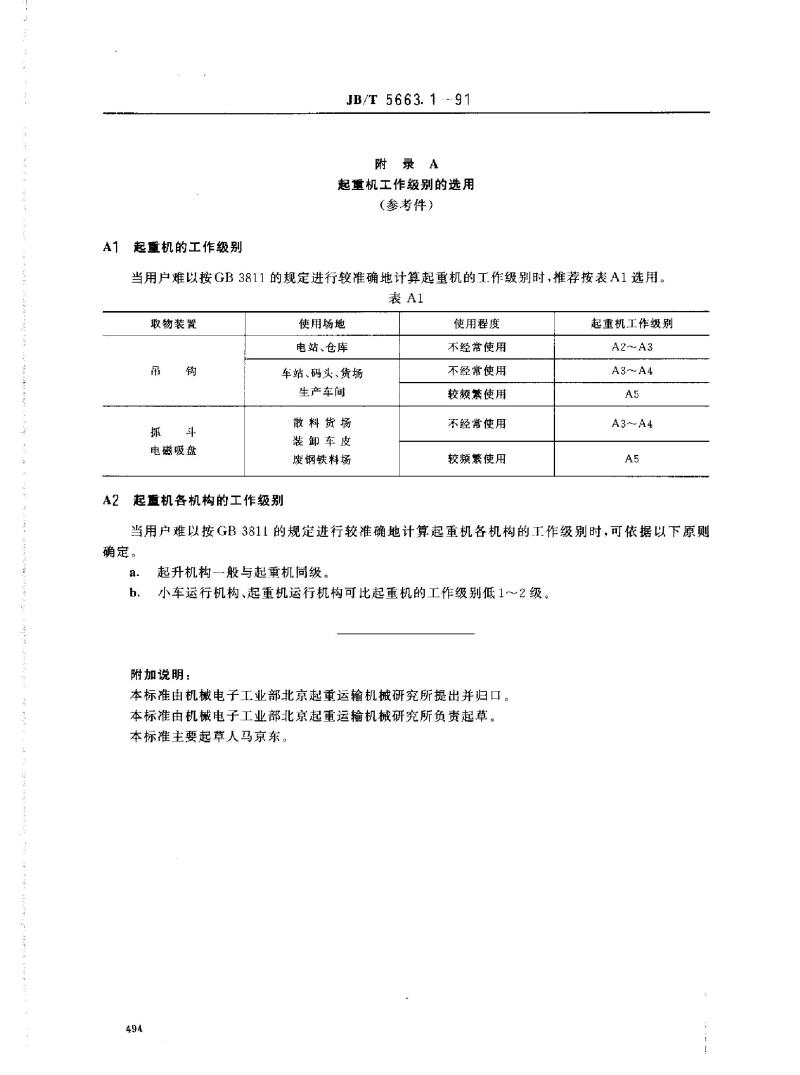

起重机工作级别的选用
（参考件）
当用户难以按GB3811的规定进行较准确地计算起重机的工作级别时，推荐按表A1选用。表A1
取物装置
钩
挪
电磁吸盘
使用场地
电站、仓库
车站、码头、货场
生产车间
散料货场
装卸车皮
废钢铁料场
起量机各机构的工作级别
使用程度
不经常使用
不经常使用
较频繁使用
不经常使用
较频繁使用
起重机工作级别
A2～A3
A3～A4
A5
A3A4
A5
当用户难以按GB3811的规定进行较准确地计算起重机各机构的工作级别时，可依据以下原则确定。
a.
b.
起升机构一般与起重机同级。
小车运行机构、起重机运行机构可比起重机的工作级别低1~~2级。附加说明：
本标准由机械电子工业部京起重运输机械研究所提出并归口。本标准由机械电子工业部北京起重运输机械研究所负责起草。本标准主要起草人马京东。
