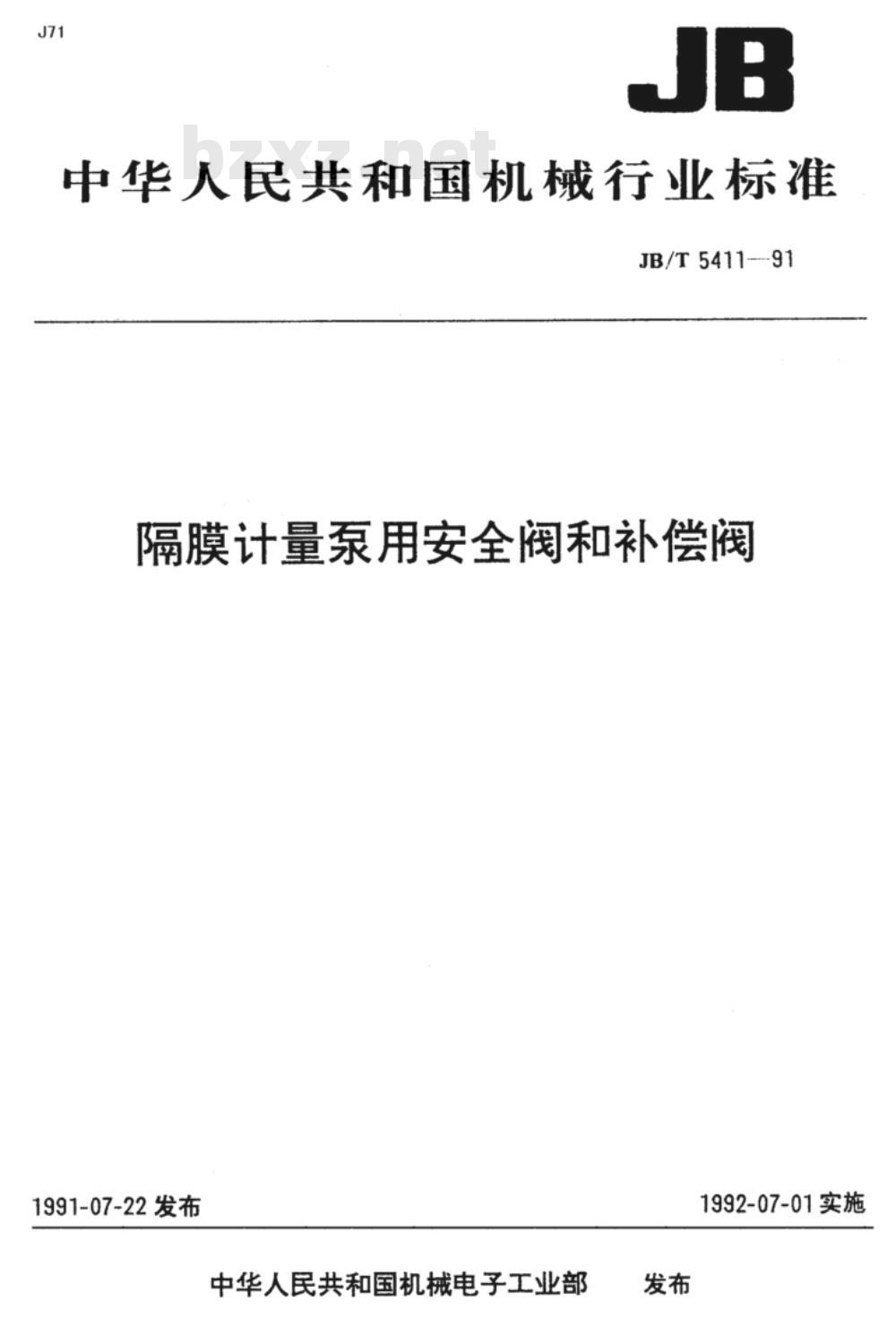

中华人民共和国机械行业标准
JB/T 5411-91
隔膜计量泵用安全阀和补偿阀
发布：1991-07-22
实施：1992-07-01
发布单位：中华人民共和国机械电子工业部

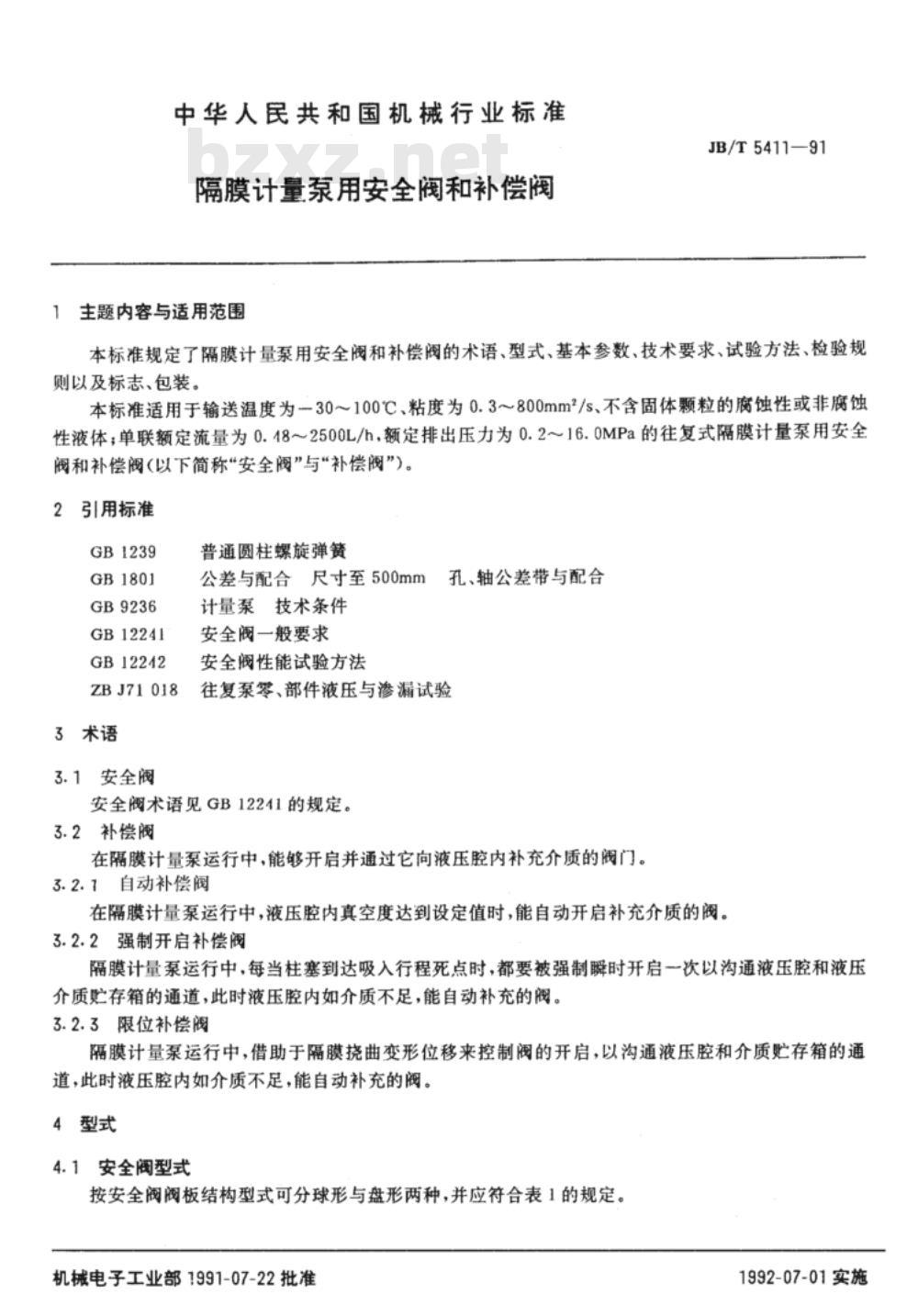

1 主题内容与适用范围
本标准规定了隔膜计量泵用安全阀和补偿阀的术语、型式、基本参数、技术要求、试验方法、检验规则以及标志和包装。本标准适用于输送温度为 -30～100℃、粘度为0.3～800 mm²/s、不含固体颗粒的腐蚀性或非腐蚀性液体，单联额定流量为0.48～2500 L/h，额定排出压力为0.2～16.0 MPa 的往复式隔膜计量泵用安全阀和补偿阀（以下简称安全阀与补偿阀）。

2 引用标准
GB 1239 普通圆柱螺旋弹簧
GB 1801 公差与配合
GB 9236 计量泵技术条件
GB 12241 安全阀一般要求
GB 12242 安全阀性能试验方法
ZBJ 71018 往复泵零部件液压与渗漏试验

3 术语
3.1 安全阀
安全阀术语按 GB 12241 的规定。
3.2 补偿阀
补偿阀是在隔膜计量泵运行中，能够开启并向液压腔补充介质的阀门。
3.2.1 自动补偿阀
液压腔内真空度达到设定值时能自动开启补充介质。
3.2.2 强制开启补偿阀
每当柱塞到达吸入行程死点时，被强制瞬时开启一次以沟通液压腔和介质贮存箱。
3.2.3 限位补偿阀
借助隔膜挠曲变形位移控制阀开启，以沟通液压腔和介质贮存箱，当液压腔内介质不足时自动补充。

4 型式bZxz.net
4.1 安全阀型式

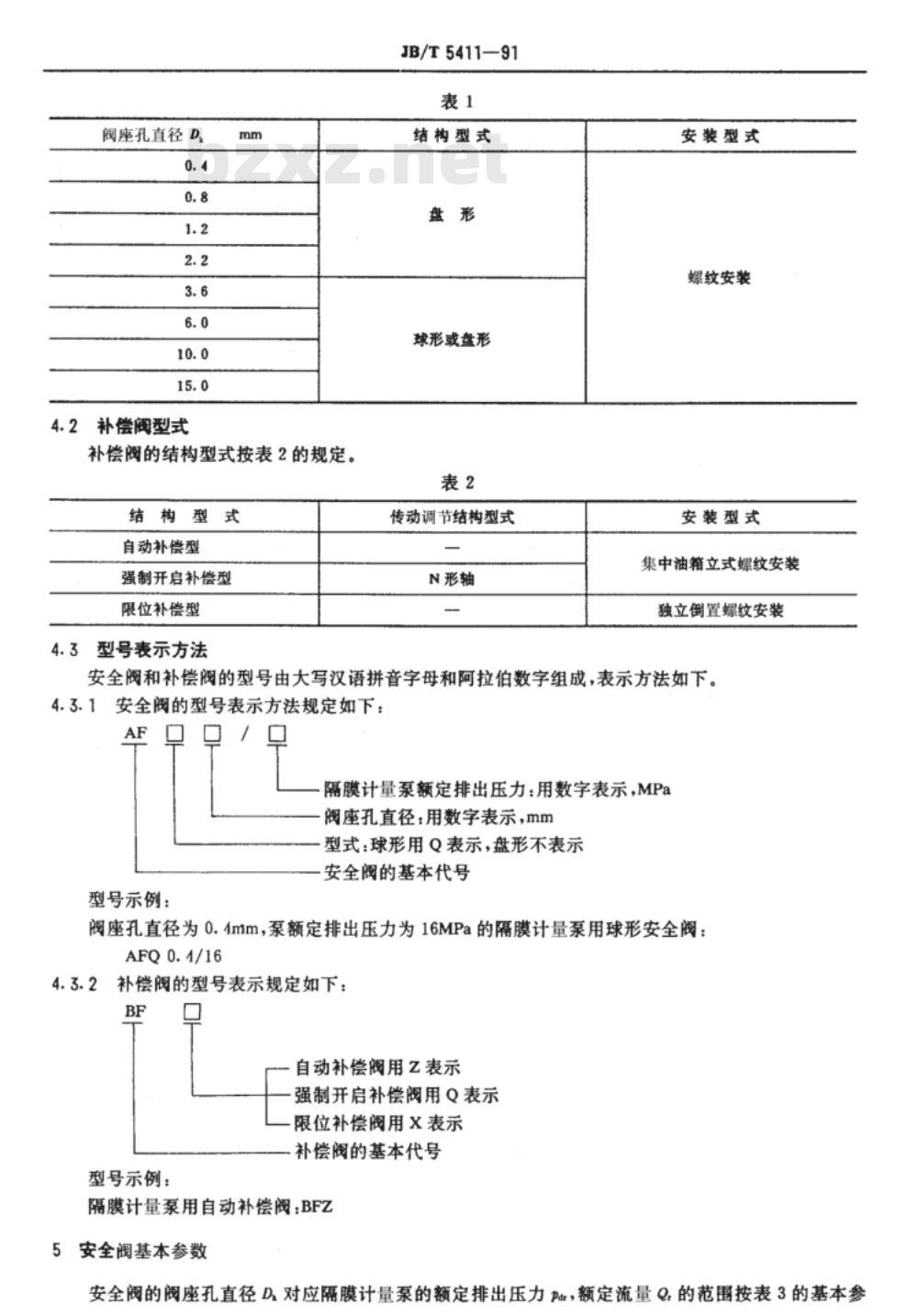

按阀板结构型式分为球形与盘形两种，符合表1规定。
4.2 补偿阀型式
补偿阀结构型式按表2规定，包括自动补偿型、强制开启补偿型和限位补偿型。
4.3 型号表示方法
安全阀型号由大写拼音字母和阿拉伯数字组成，如 AFQ0.4/16 表示球形安全阀，阀座孔直径 0.4 mm，泵额定排出压力 16 MPa。
补偿阀型号示例：BFZ 表示隔膜计量泵用自动补偿阀。

5 安全阀基本参数

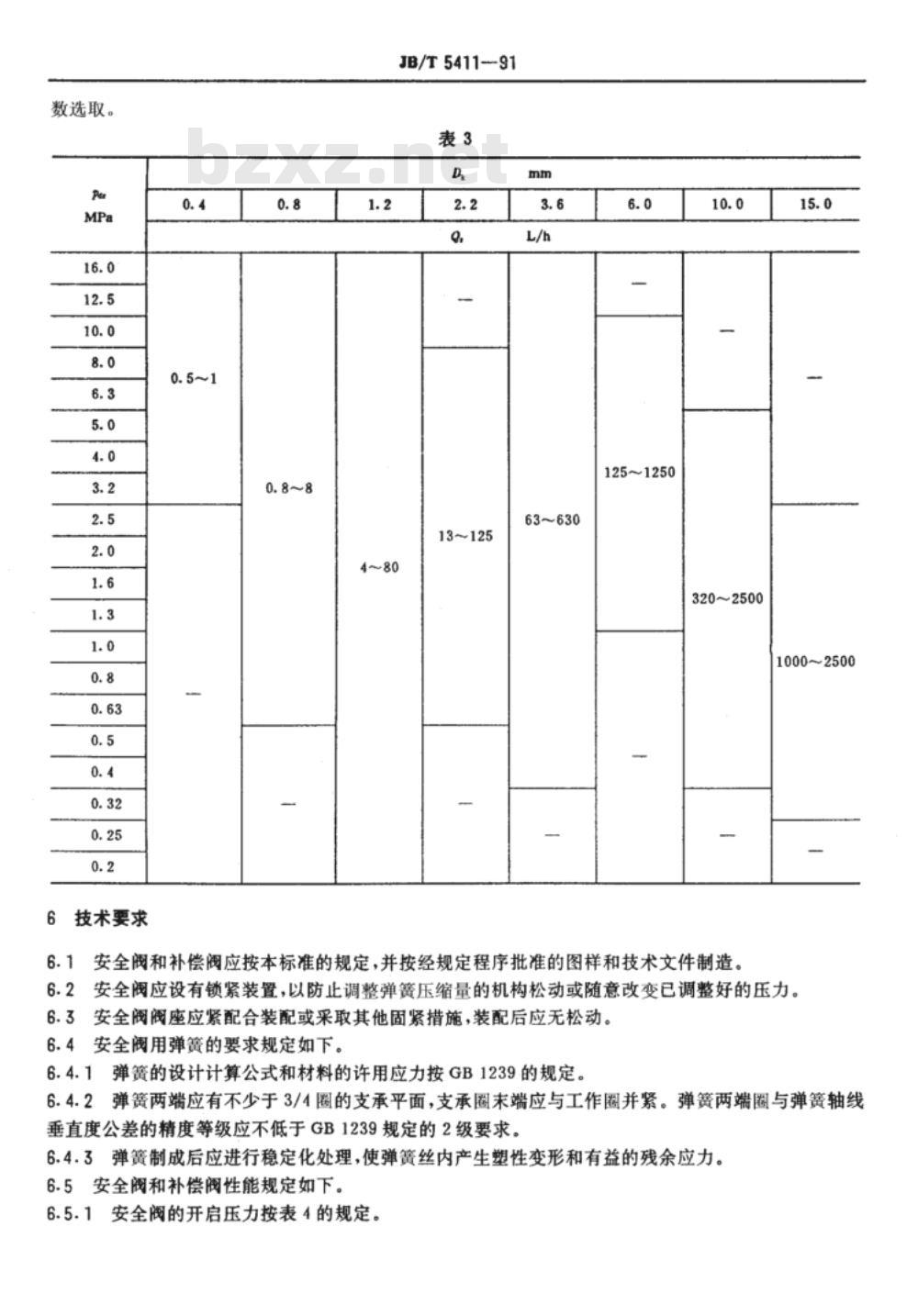

安全阀阀座孔直径 D 对应隔膜计量泵额定排出压力，额定流量 Q 范围按表3选取。

6 技术要求
6.1 安全阀和补偿阀应按本标准规定，并按批准图样和技术文件制造。
6.2 安全阀应设有锁紧装置，防止调整弹簧压缩量松动或改变已调整压力。
6.3 安全阀阀座应紧配合或采取其他固紧措施，装配后无松动。
6.4 弹簧要求
6.4.1 弹簧设计计算公式和材料许用应力按 GB 1239 规定。
6.4.2 弹簧两端应有不少于3/4圈的支承平面，末端应与工作圈并紧，垂直度公差不低于 GB 1239 二级要求。
6.4.3 弹簧制成后应进行稳定化处理，产生有益残余应力。
6.5 性能规定

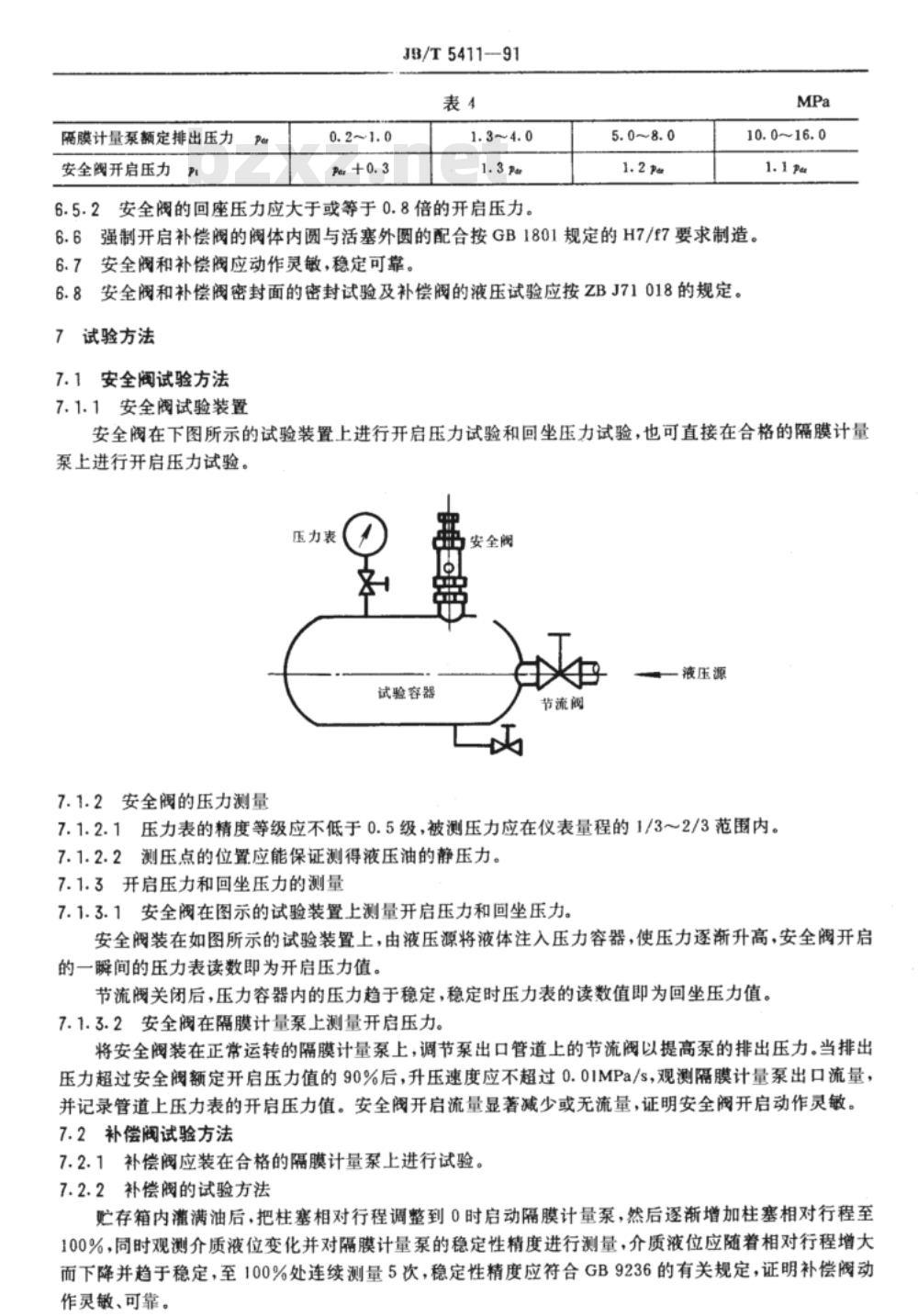

6.5.1 安全阀开启压力按表4规定，与隔膜计量泵额定排出压力匹配。
