尼龙嵌件锁紧螺栓、螺钉锁紧部分结构要素与锁紧力矩
1991-06-25发布
中华人民共和国机械电子工业部发布
1992-07-01实施
中华人民共和国机械行业标准
尼龙嵌件锁紧螺栓、螺钉锁紧部分结构要素与锁紧力矩
1主题内容与适用范围此内容来自标准下载网
本标准规定了尼龙嵌件锁紧部分的结构要素与锁紧力矩。JB/T5399—91
本标准适用于一般用途的、嵌有圆柱体尼龙嵌件的锁紧螺栓、螺钉，这种螺栓、螺钉的其他部分的型式与尺寸均按相应国家标准的规定。引用标准
普通螺纹基本尺寸
普通螺纹公差与配合
外螺纹零件螺纹零件的末端
尼龙嵌件和锁紧部分的型式与尺寸3
尼龙嵌件的型式与尺寸

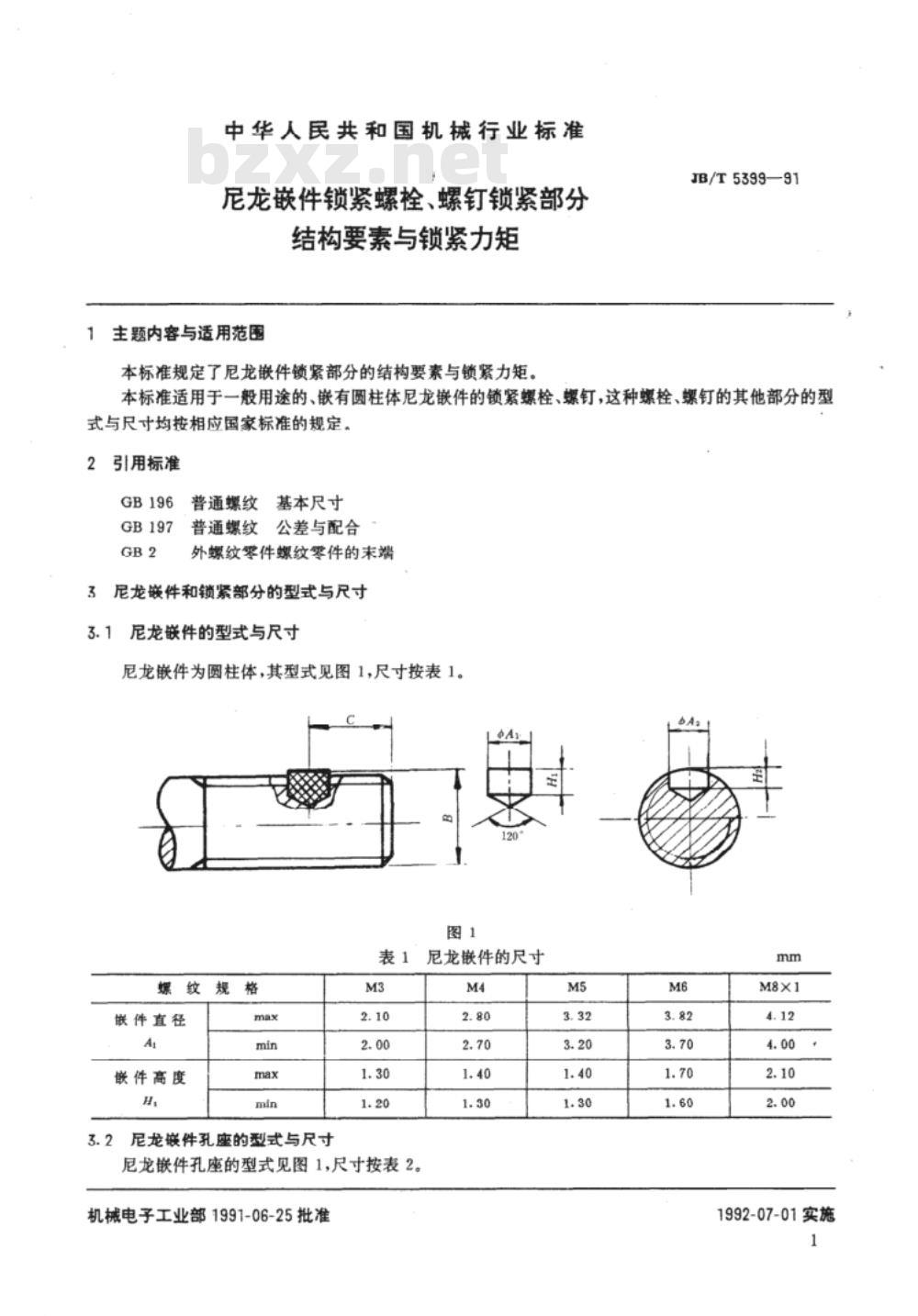

尼龙嵌件为圆柱体，其型式见图1，尺寸按表1。图1
尼龙嵌件的尺寸
螺纹规格
嵌件直径
嵌件高度
尼龙嵌件孔座的型式与尺寸
尼龙嵌件孔座的型式见图1,尺寸按表2。机械电子工业部1991-06-25批准M4
1992-07-01实施
螺纹规
孔座直径
孔座深度
3.3·尼龙嵌件的嵌装尺寸
JB/T5399—91
尼龙嵌件孔座的尺寸

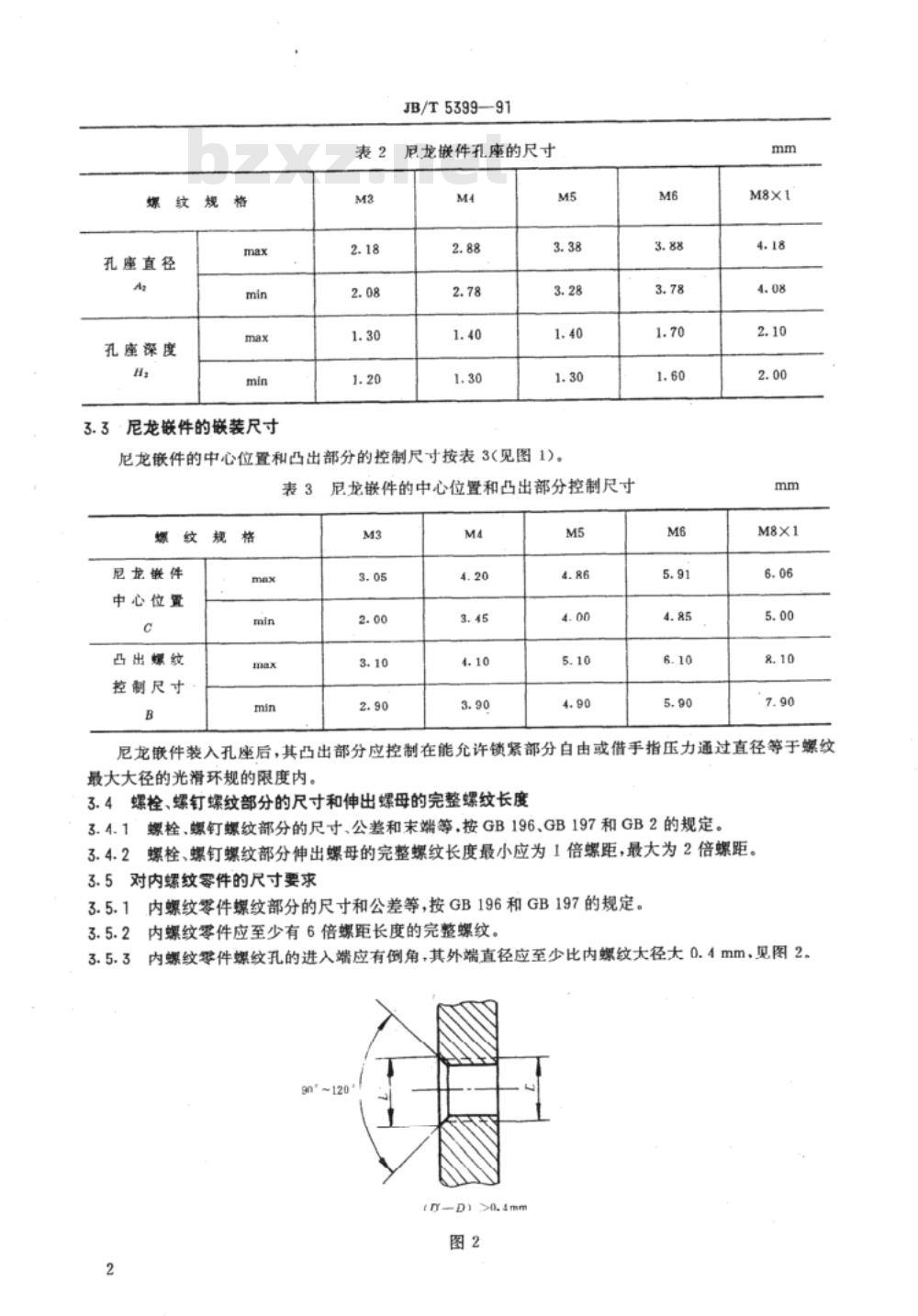

尼龙嵌件的中心位置和凸出部分的控制尺寸按表3（见图1)。表3
螺纹规格
尼龙嵌件
中心位置
凸出螺纹
控制尺寸
尼龙嵌件的中心位置和凸出部分控制尺寸M3
尼龙嵌件装入孔座后，其凸出部分应控制在能允许锁紧部分白由或借手指压力通过直径等于螺纹最大大径的光滑环规的限度内。3.4螺栓、螺钉螺纹部分的尺寸和伸出螺母的完整螺纹长度3.4.1螺栓、螺钉螺纹部分的尺寸、公差和末端等，按GB196、GB197和GB2的规定。3.4.2螺栓、螺钉螺纹部分伸出螺母的完整螺纹长度最小应为1倍螺距，最大为2倍螺距。3.5对内螺纹零件的尺寸要求
3.5.1内螺纹零件螺纹部分的尺寸和公差等，按GB196和GB197的规定。内螺纹零件应至少有6倍螺距长度的完整螺纹。3.5.2
内螺纹零件螺纹孔的进入端应有倒角，其外端直径应至少比内螺纹大径大0.4mm，见图2。3.5.3
(--D) >0.4mm
尼龙嵌件的材料与工作温度
JB/T5399—-91
4.1尼龙嵌件的材料推荐为尼龙66或尼龙1010，对材料的技术要求按有关标准的规定。4.2尼龙嵌件的工作温度为一50～+100℃。5螺纹零件的材料
5.1螺栓、螺钉的材料按有关标准的规定。5.2内螺纹零件的材料应与尼龙嵌件锁紧螺栓、螺钉的材料同类。螺母的性能等级应不低于螺栓、螺钉的性能等级。

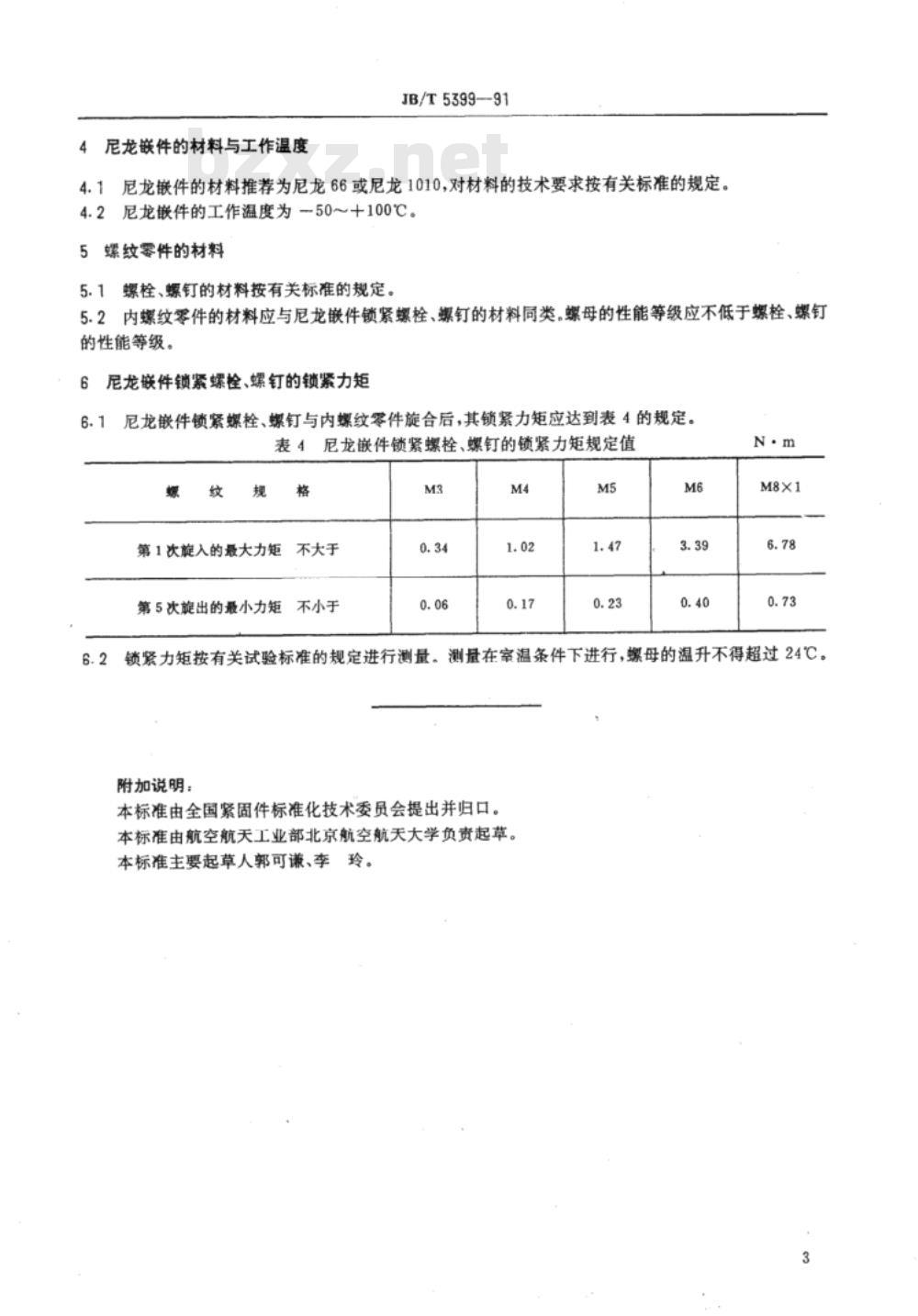

6尼龙嵌件锁紧螺栓、螺钉的锁紧力矩6.1尼龙嵌件锁紧螺栓、螺钉与内螺纹零件旋合后，其锁紧力矩应达到表4的规定。表4尼龙嵌件锁紧螺栓、螺钉的锁紧力矩规定值螺
第1次旋入的最大力矩
不大于
第5次旋出的最小力矩
不小于
锁紧力矩按有关试验标准的规定进行测量。测量在案温条件下进行，螺母的温升不得超过24℃。附加说明：
本标准由全国紧固件标准化技术委员会提出并归口。本标准由航空航天工业部北京航空航天大学负责起草。本标准主要起草人郭可谦、李玲。3
中华人民共和国
机械行业标准
尼龙嵌件锁紧螺栓、螺钉锁紧部分结构要素与锁紧力矩
JB/T5399-—91
机械电子工业部机械标准化研究所出版发行（北京8144信箱邮编100081)
版权专有不得翻印
河北省清河县印剧厂印剧
开本880×1230
1/16印张1/2字数6000
1991年10月第一版
1991年10月第一次印刷
印数00.0011000定价0.80元
编号0227
