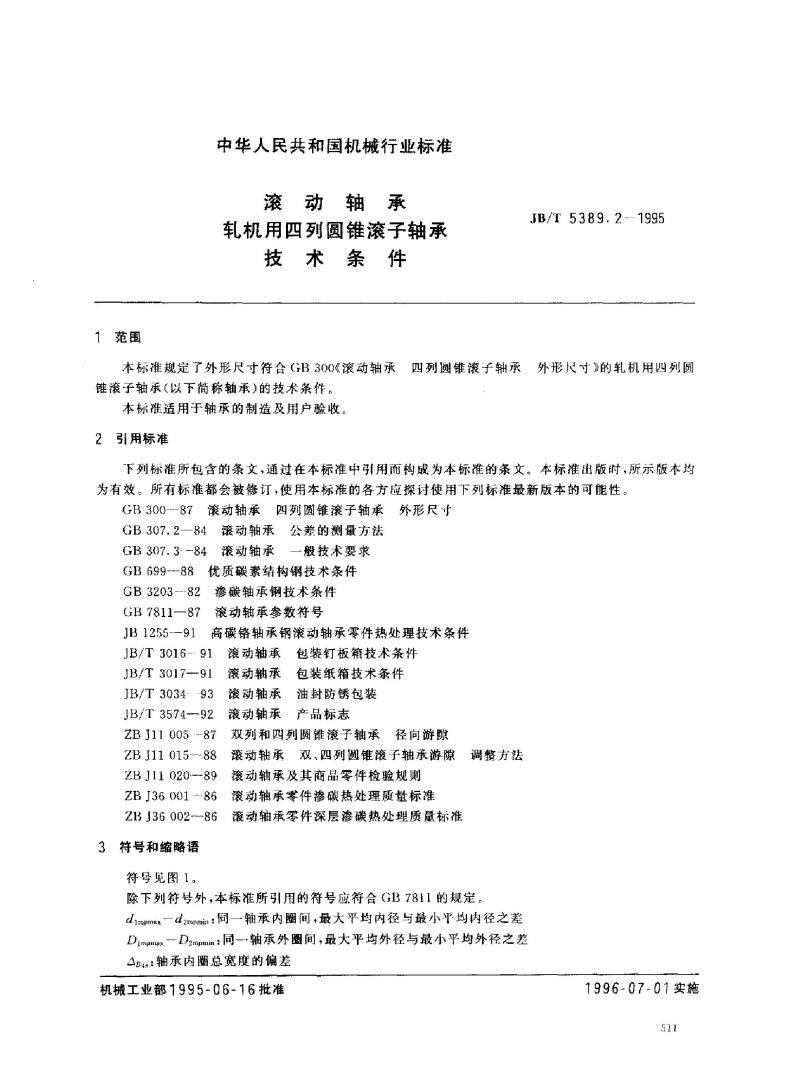

【机械行业标准(JB)】 滚动轴承 轧机用四列圆锥滚子轴承技术条件

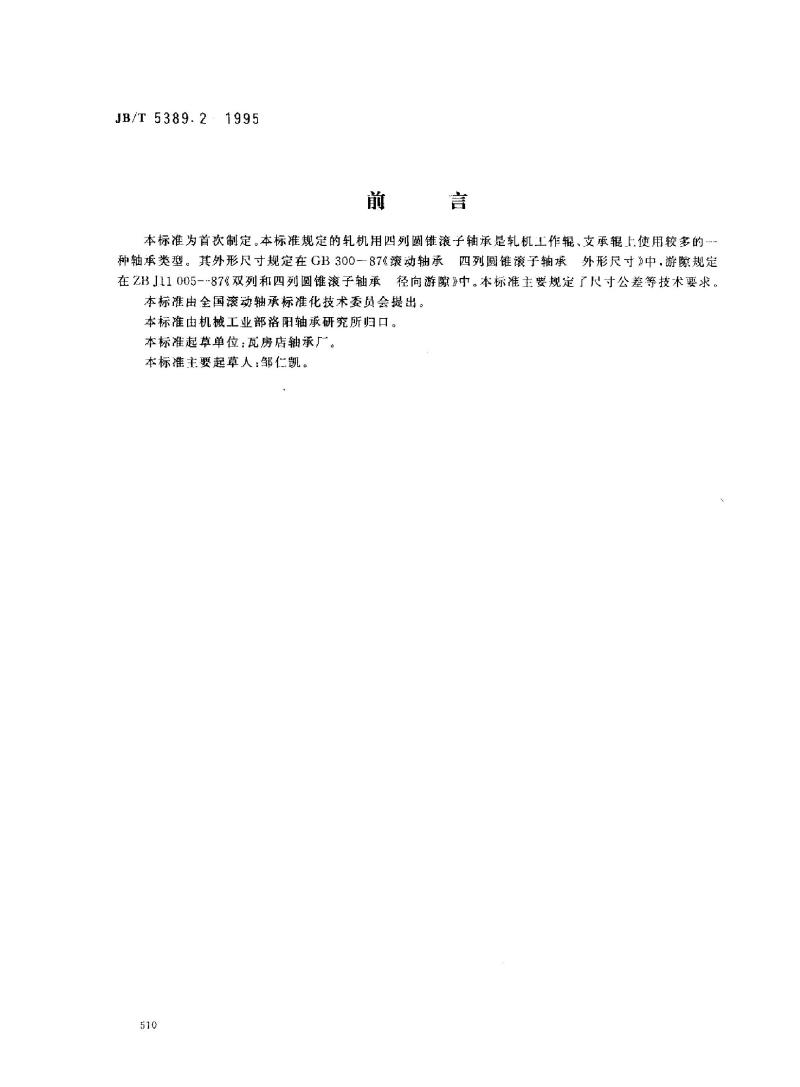

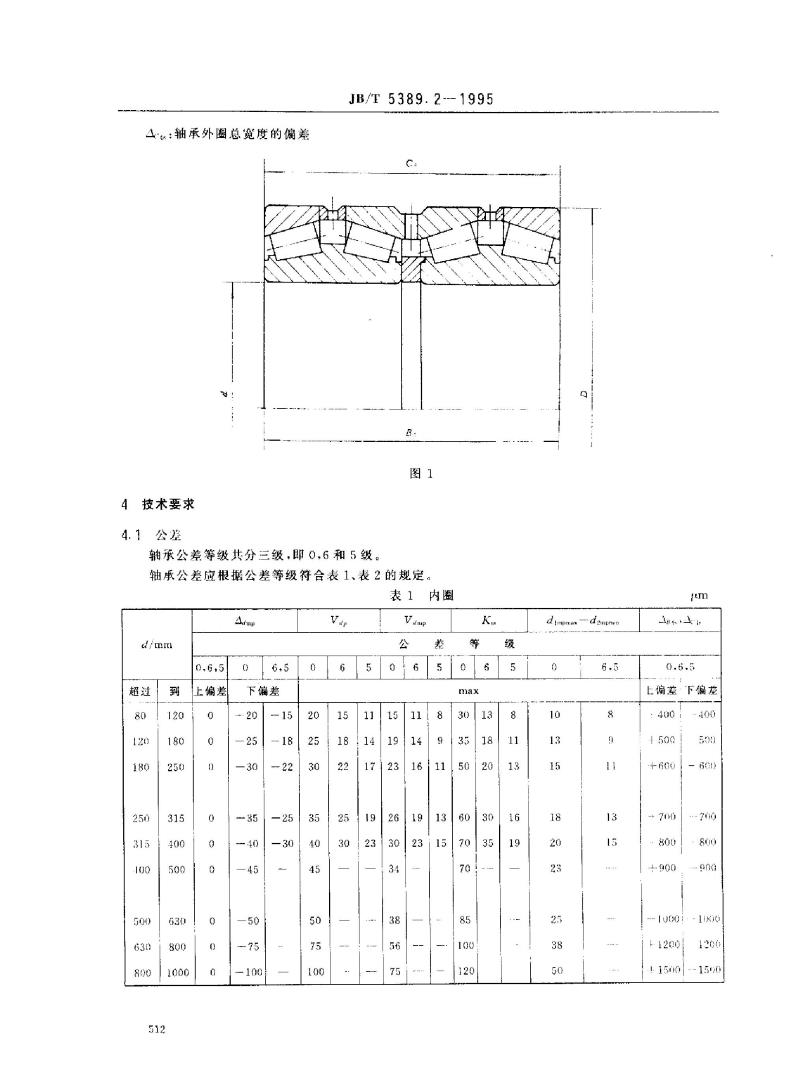

JB/T 5389.2-1995 前言 本标准为首次制定。本标准规定的轧机用四列圆锥滚子轴承是在轧机工作辊、支承辊上使用较多的轴承类型，其外形尺寸参照GB 300-87《滚动轴承 四列圆锥滚子轴承外形尺寸》和B11005-87《双列和四列圆锥滚子轴承径向游隙》。本标准主要规定了尺寸公差等技术要求，由全国滚动轴承标准化技术委员会提出，机械工业部洛阳轴承研究所归口。起草单位为瓦房店轴承厂，主要起草人：邹仁凯。 1 范围 本标准规定了外形尺寸符合GB 300《滚动轴承 四列圆锥滚子轴承外形尺寸》的轧机用四列圆锥滚子轴承（以下简称轴承）的技术条件，适用于轴承的制造及用户验收。 2 规范性引用文件 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。出版时所示版本均为有效，使用本标准的各方应考虑使用最新版本的可能性： - GB 300-87 滚动轴承 四列圆锥滚子轴承外形尺寸 - GB 307.2-84 滚动轴承公差的测量方法 - GB 307.3-84 滚动轴承一般技术要求 - GB 699-88 优质碳素结构钢技术条件、渗碳轴承钢技术条件 - GB 3203-82 包装钉板箱技术条件 - GB 7811-87 滚动轴承产品标志 - JB 1255-91 双列和四列圆锥滚子轴承径向游隙及游隙调整方法 - JB/T 3016-91 滚动轴承及其零件检验规则 - JB/T 3017-91 滚动轴承零件渗碳热处理质量标准 - JB/T 3034-93 滚动轴承零件深层渗碳热处理质量标准 - JB/T 3574-92 包装纸箱技术条件 - ZBJ11005-87、ZBJ11015-88、ZBJ11020-89、ZBJ36001-86、ZBJ36002-86 3 符号和缩略语 符号见图1。除下列符号外，本标准所引用的符号应符合GB 7811的规定： - d1mpmax-d1mpmin：轴承内圈间最大平均内径与最小平均内径之差 - D1mpmax-D1mpmin：轴承外圈最大平均外径与最小平均外径之差 - A4：轴承内圈总宽度的偏差 - 44：轴承外圈总宽度的偏差 4 技术要求 4.1 公差 轴承公差等级共分三级，即0级、6级和5级。轴承公差应根据公差等级符合表1、表2的规定。 表1 内圈公差（单位：μm） - d ≤ 80: 上偏差 6, 下偏差 2 - d 80-120: 上偏差 15, 下偏差 5 - d 120-180: 上偏差 25, 下偏差 8 - d 180-250: 上偏差 30, 下偏差 15 - d 250-315: 上偏差 35, 下偏差 20 - d 315-400: 上偏差 45, 下偏差 25 - d 400-500: 上偏差 50, 下偏差 30 - d 500-630: 上偏差 75, 下偏差 35 - d 630-800: 上偏差 100, 下偏差 50 - d > 800: 按表格规定 4.2 游隙 轴承游隙应符合表格规定的标准值及偏差要求，确保滚动性能和寿命。具体游隙上偏差、下偏差及尺寸对应关系依照JB/T 5389.2-1995标准执行。 机械工业部批准日期：1995-06-16 实施日期：1996-07-01
