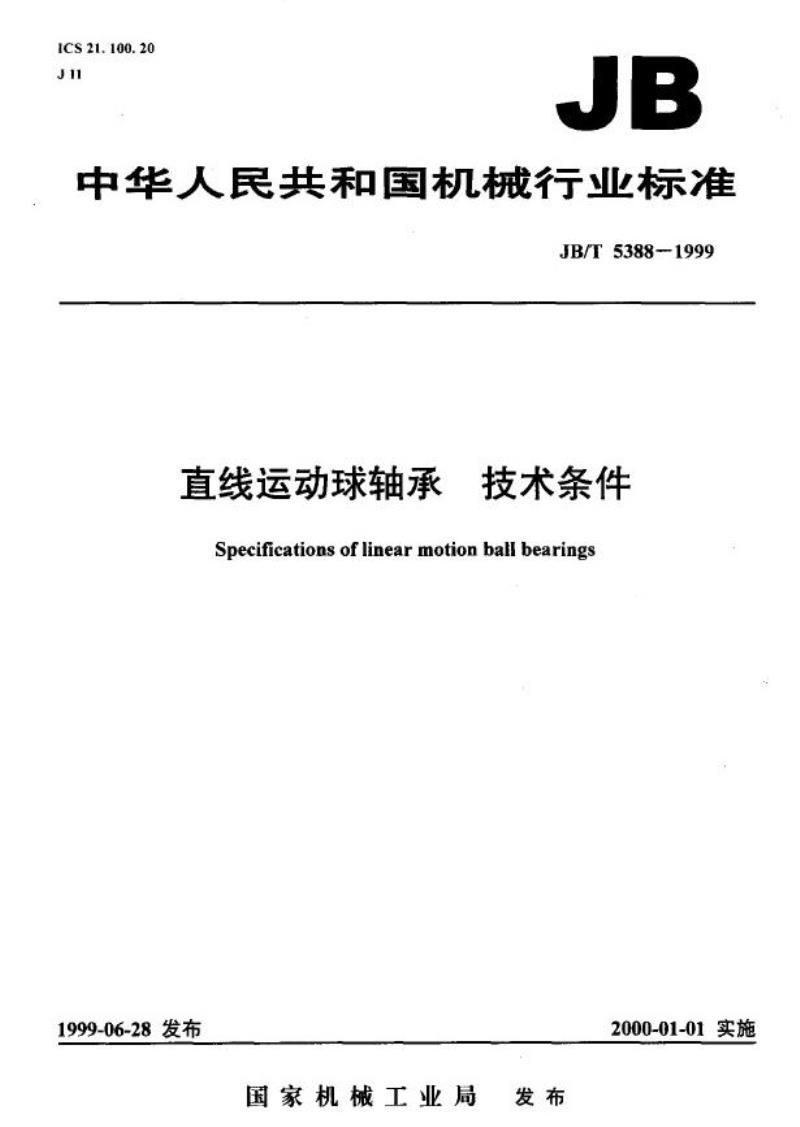

【机械行业标准(JB)】 直线运动球轴承 技术条件

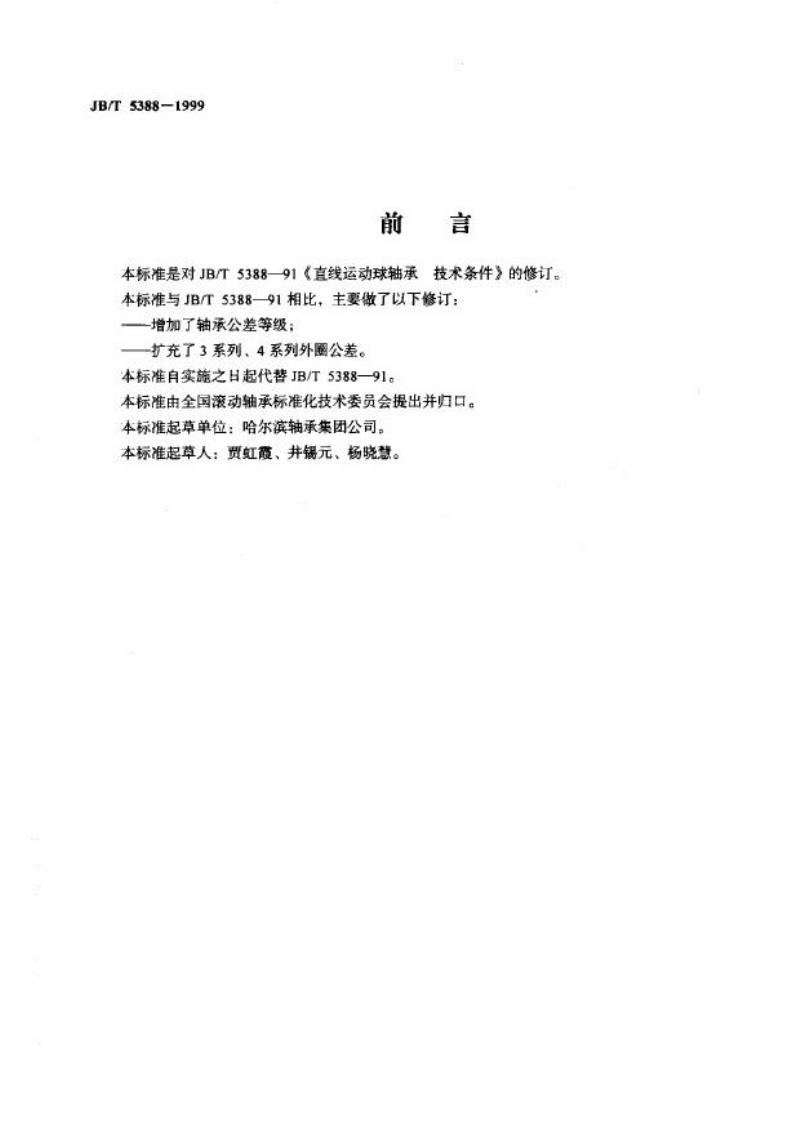

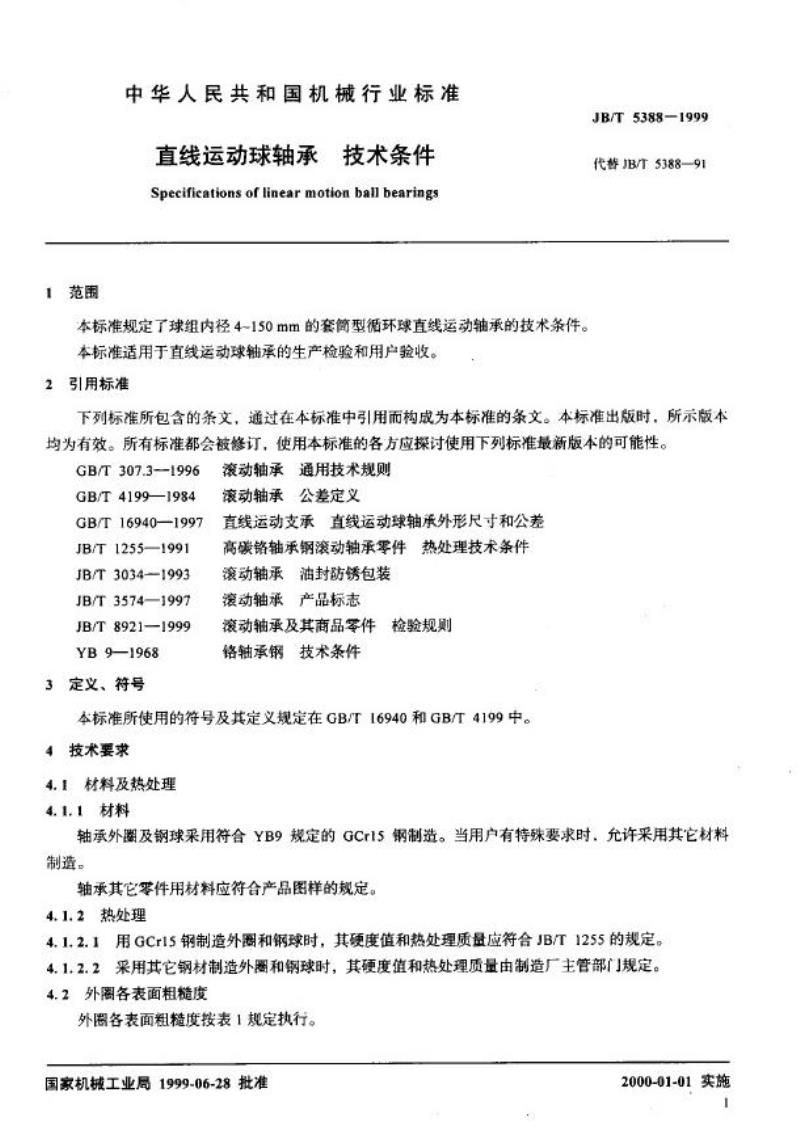

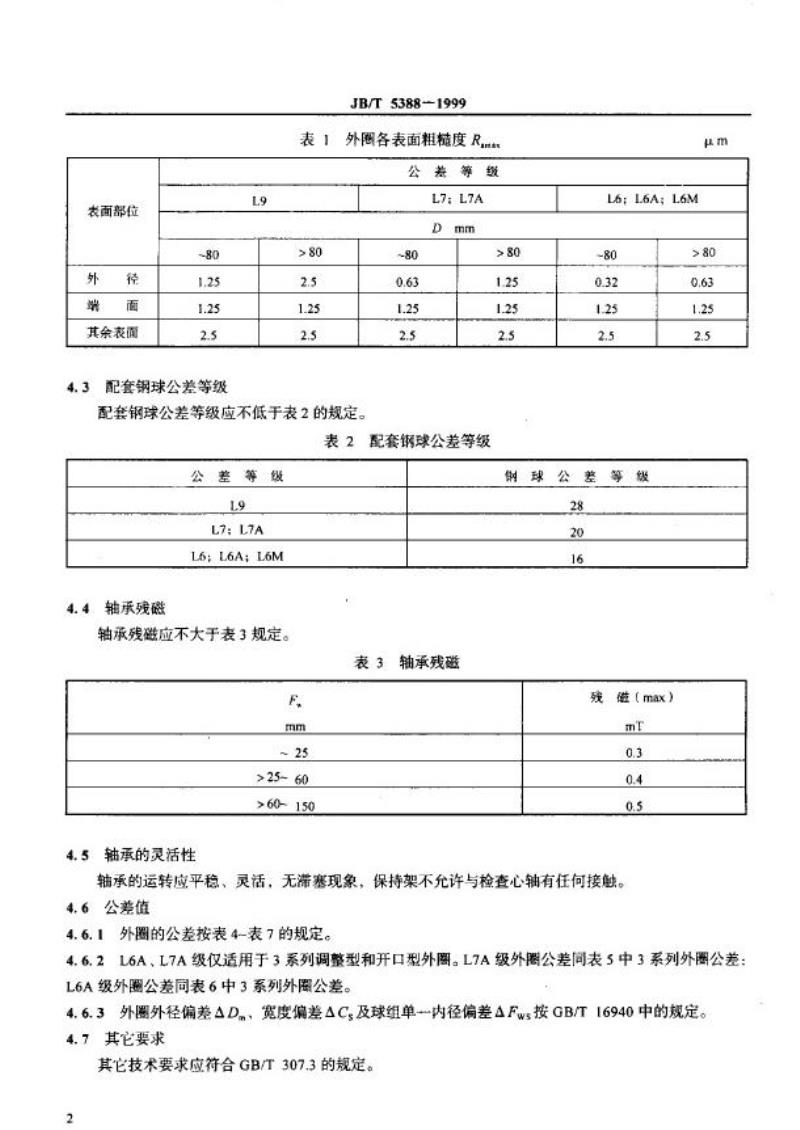

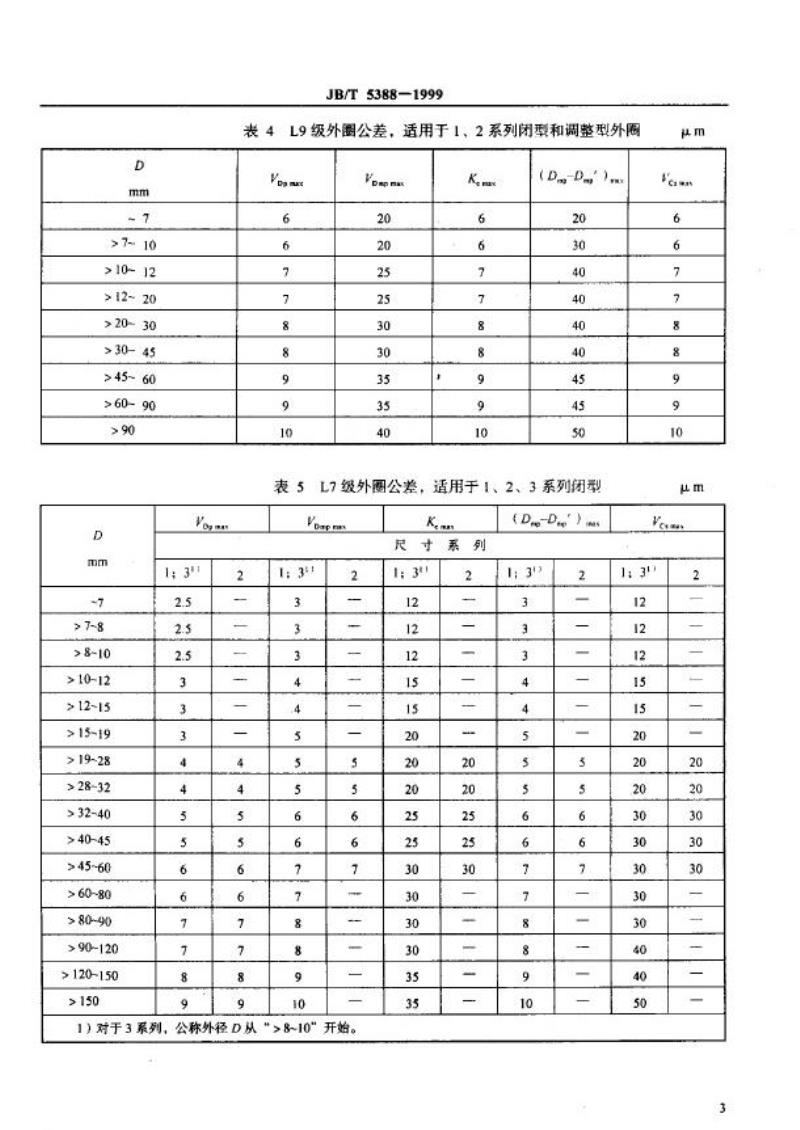

中华人民共和国机械行业标准 JB/T5388-1999 直线运动球轴承 技术条件 Specifications of linear motion ball bearings 发布：1999-06-28 实施：2000-01-01 前言 本标准是对JB/T5388-91（直线运动球轴承技术条件）的修订，主要增加了轴承公差等级，并扩充了3系列、4系列外圈公差。本标准自实施之日起代替JB/T5388-91，由全国滚动轴承标准化技术委员会提出并归口。起草单位：哈尔滨轴承集团公司，起草人：贾虹霞、井锡元、杨晓慧。 1 范围 本标准规定了球组内径4~150 mm的套简型循环球直线运动轴承的技术条件，适用于直线运动球轴承的生产检验和用户验收。 2 引用标准 本标准引用下列标准，其条文构成本标准的条文。出版时版本有效，使用时应关注最新版本。 - GB/T 307.3-1996 - GB/T 4199-1984 - GB/T 16940-1997 - JB/T 1255-1991 - JB/T 3034-1993 - JB/T 3574-1997 - JB/T 8921-1999 - YB 9-1968 3 定义、符号 滚动轴承通用技术规则、滚动轴承公差定义、直线运动球轴承外形尺寸与公差、高碳铬轴承钢零件热处理条件、油封防锈及包装等均按GB/T 16940和GB/T 4199规定使用符号与定义。 4 技术要求 4.1 材料及热处理 4.1.1 材料 轴承外圈及钢球采用符合YB 9规定的GCr15钢制造，特殊要求可使用其他材料。其它零件材料应符合产品图样规定。 4.1.2 热处理 GCr15钢制外圈和钢球的硬度及热处理质量应符合JB/T 1255规定，其他钢材由制造厂主管部门规定。 4.2 外圈表面粗糙度 外圈各表面粗糙度按表1规定执行。装面部位、端面及其余表面分别有不同粗糙度要求，配套钢球公差等级应符合表2规定。 4.3 配套钢球公差等级 不同轴承系列对应的钢球公差等级不低于表2规定。 4.4 轴承残磁 轴承残磁不大于表3规定的最大值，确保运转平稳、灵活，无滞塞，保持架不得与检查心轴接触。 4.5 轴承运转要求 轴承运转应平稳、灵活，无滞塞现象，保持架不得与检查心轴接触。 4.6 公差值 外圈公差按表4-表7规定。L6A、L7A级仅适用于3系列调整型和开口型外圈，相关外径偏差、宽度偏差及球组单内径偏差按GB/T 16940规定。 4.7 其他要求 其他技术要求应符合GB/T 307.3规定。
