【机械行业标准(JB)】 滚子链和套筒链 图形简化表示法

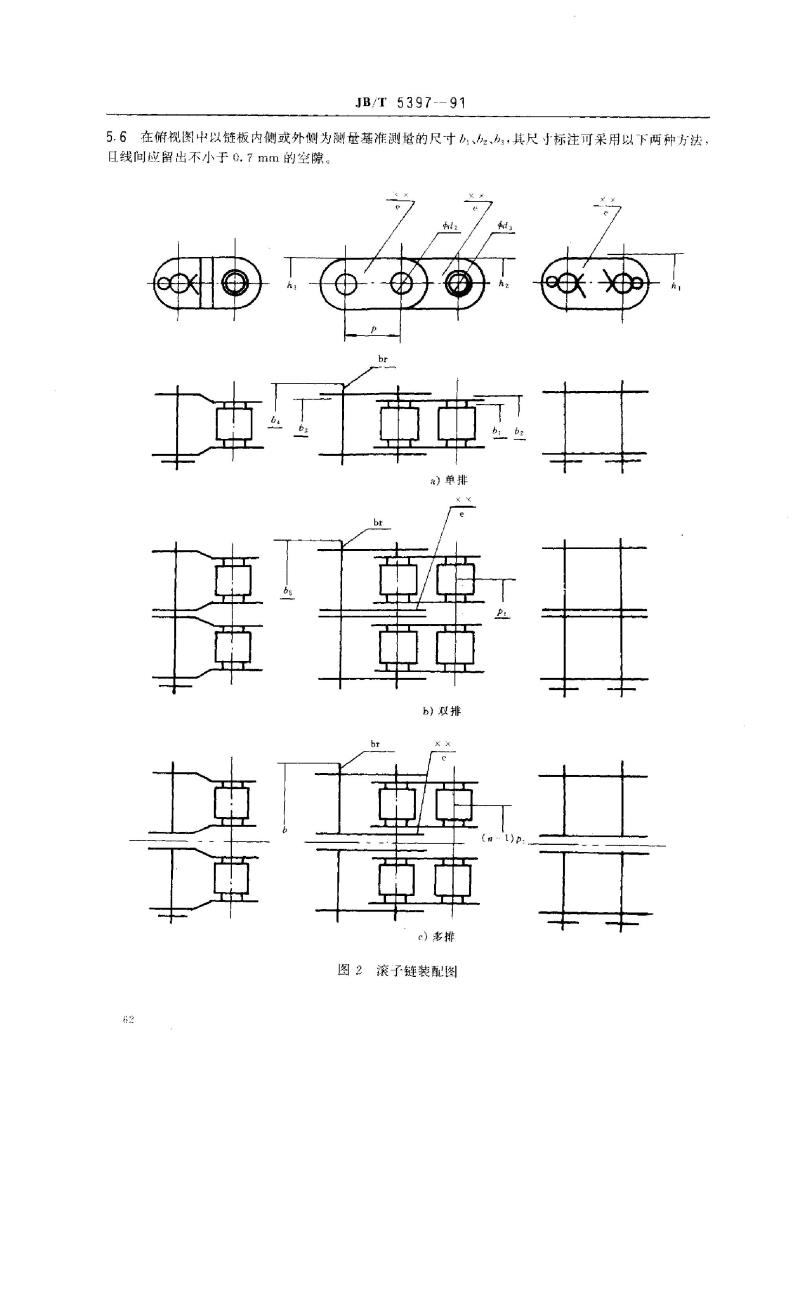

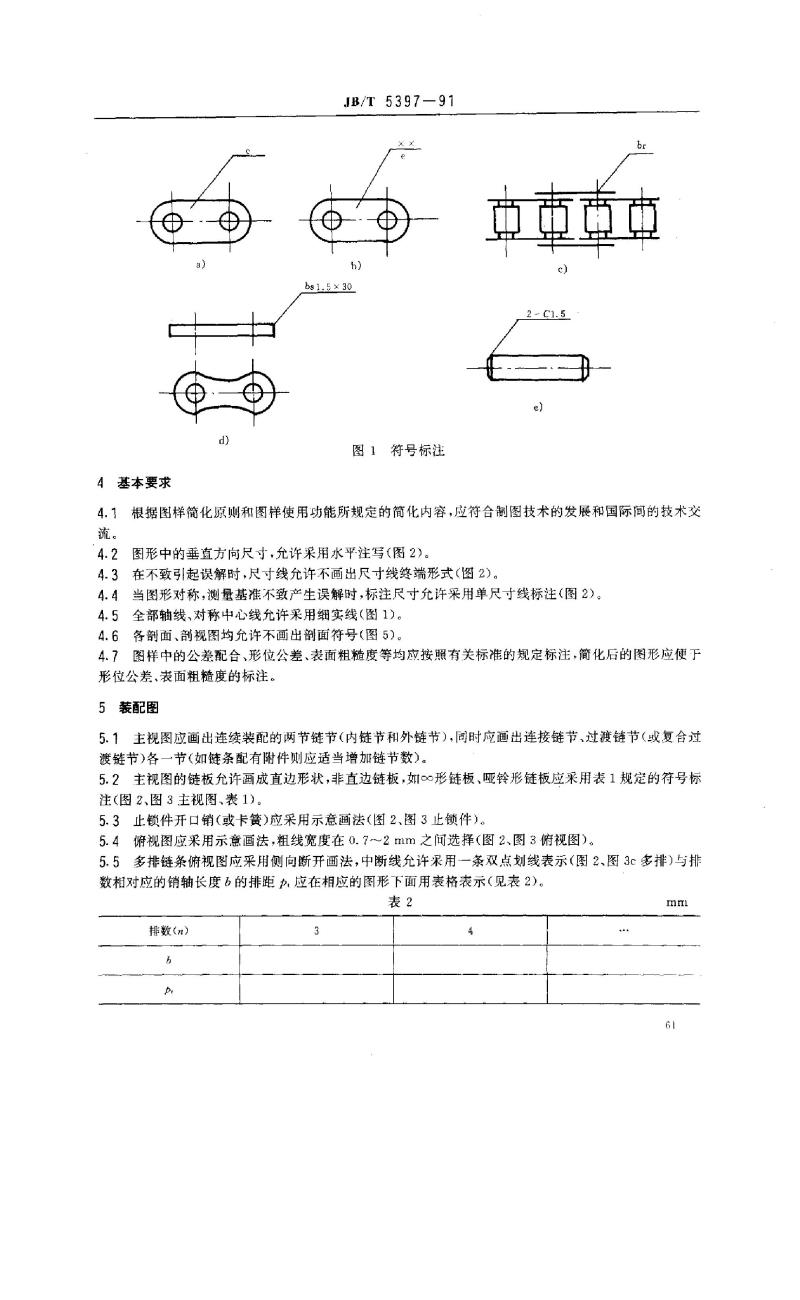

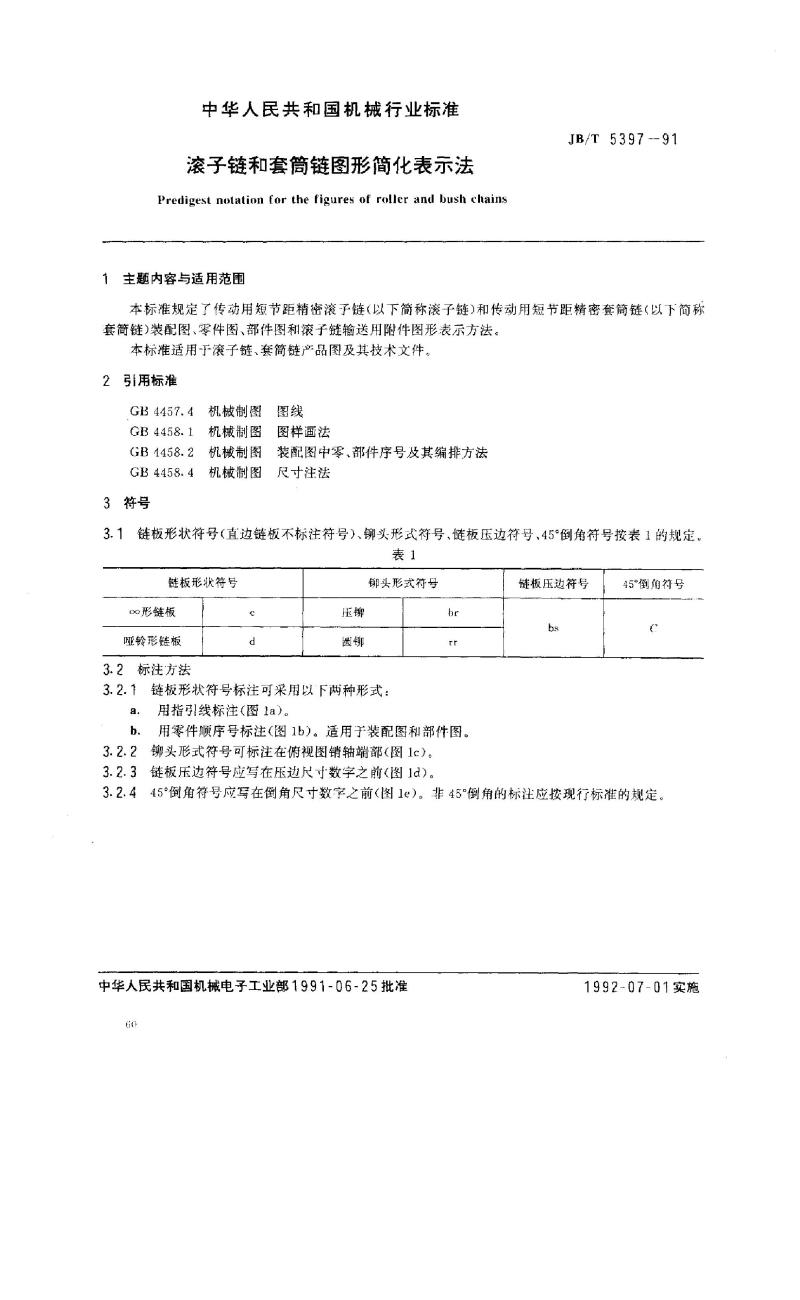

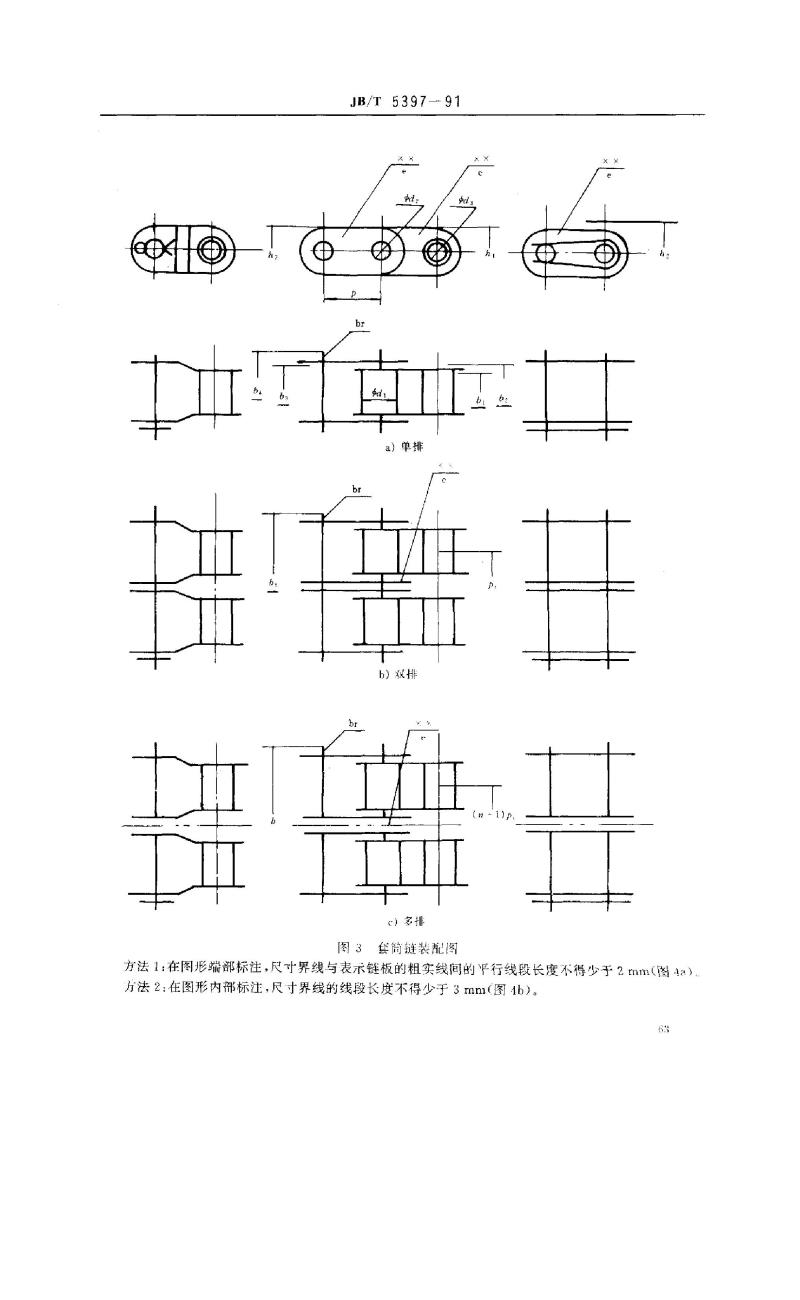

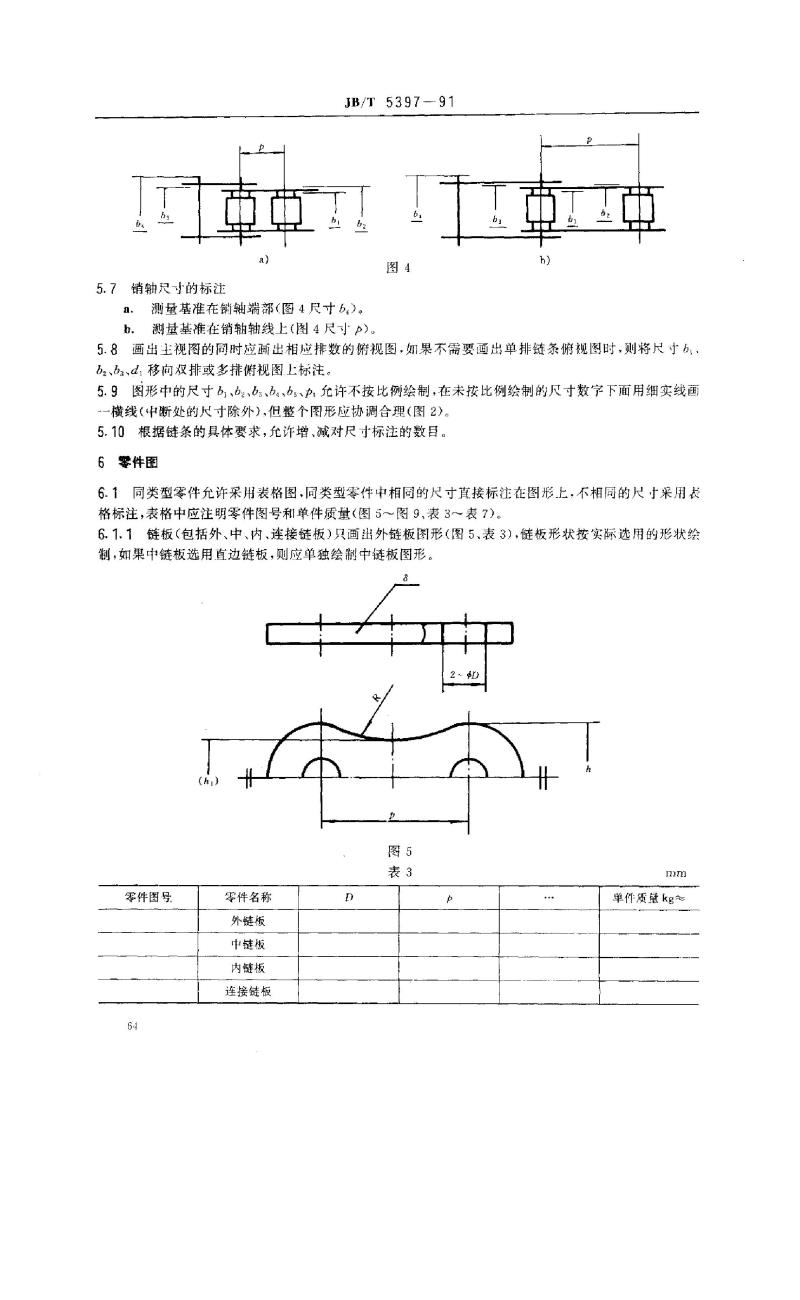

中华人民共和国机械行业标准 滚子链和套筒链图形简化表示法 JB/T 5397-91 1 主题内容与适用范围 本标准规定了传动用短节距精密滚子链（以下简称“滚子链”）和传动用短节距精密套筒链（以下简称“套筒链”）装配图、零件图、部件图和滚子链输送用附件的图形表示方法。本标准适用于滚子链、套筒链产品图及其技术文件。 2 规范性引用文件 - GB 4457.4 机械制图 图线 - GB 4458.1 机械制图 基本规定 - GB 4458.2 机械制图 尺寸标注 - GB 4458.4 机械制图 图样简化原则 3 符号及图样画法 3.1 链板形状符号、铆头形式符号、链板压边符号及45°倒角符号按表1规定。 表1 链板及铆头符号 - 链板形状：形链板、哑铃形链板 - 铆头形式：压铆、圆铆 - 45°倒角符号 3.2 标注方法 3.2.1 链板形状符号标注可采用指线标注或零件顺序号标注，适用于装配图和部件图。 3.2.2 铆头形式符号可标注在俯视图销轴端部。 3.2.3 链板压边符号应写在压边尺寸数字之前。 3.2.4 45°倒角符号应写在倒角尺寸数字之前，非45°倒角按现行标准规定。 4 基本要求 4.1 图样简化应符合制图技术发展和国际技术交流要求。 4.2 图形中的垂直方向尺寸允许采用水平注写。 4.3 尺寸线可省略终端形式，若不致引起误解。 4.4 对称图形可采用单尺寸线标注。 4.5 轴线、对称中心线允许采用细实线。 4.6 剖面图允许不画剖面符号。 4.7 公差配合、形位公差、表面粗糙度应按有关标准标注，简化图形可省略标注。 5 装配图 5.1 主视图应画出连续装配的两节链节（内链节和外链节），并画出连接链节和过渡链节，必要时增加链节数。 5.2 主视图的链板允许画成直边形状，非直边链板如形链板、哑铃形链板应采用表1规定符号。 5.3 止锁件开口销或卡簧应采用示意画法。 5.4 俯视图采用示意画法，粗线宽度0.7～2 mm。 5.5 多排链条俯视图采用侧向断开画法，中断线用双点划线表示，排数对应销轴长度及排距力用表格表示（见表2）。 表2 排数与排距力对应关系 5.6 俯视图以链板内侧或外侧为测量基准，其尺寸标注可采用端部标注或图形内标注方法，尺寸界线长度不小于2～3 mm。 5.7 销轴尺寸标注： a. 测量基准在销轴端部 b. 测量基准在销轴轴线上 5.8 主视图绘制同时应绘制相应排数俯视图，不绘单排俯视图时，将尺寸标注移至双排或多排俯视图。 5.9 尺寸b、b2、ba、h4、bs等可不按比例绘制，未按比例尺寸下用细实线标注。 5.10 可根据链条具体要求增减尺寸标注数量。 6 零件图 6.1 同类型零件允许采用表格图标注，同类型零件相同尺寸在图形上标注，不同尺寸采用表格标注，表格中注明零件图号和单件质量。 6.1.1 链板（外、中、内、连接链板）只画出外链板图形，中链板若选用直边链板，则单独绘制中链板图形。
