【机械行业标准(JB)】 工程用钢制套筒链、附件及链轮
本网站 发布时间:
1991-06-25 16:00:00
- JB/T5398-1991
- 已作废
标准号:
JB/T 5398-1991
标准名称:
工程用钢制套筒链、附件及链轮
标准类别:
机械行业标准(JB)
英文名称:
Steel sleeve chains, accessories and sprockets for engineering use标准状态:
已作废-
发布日期:
1991-06-25 -
实施日期:
1992-07-01 -
作废日期:
2005-11-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
210.06 KB
替代情况:
被JB/T 5398-2005代替采标情况:
neq ANSI/ASME B29.12M-83

部分标准内容:

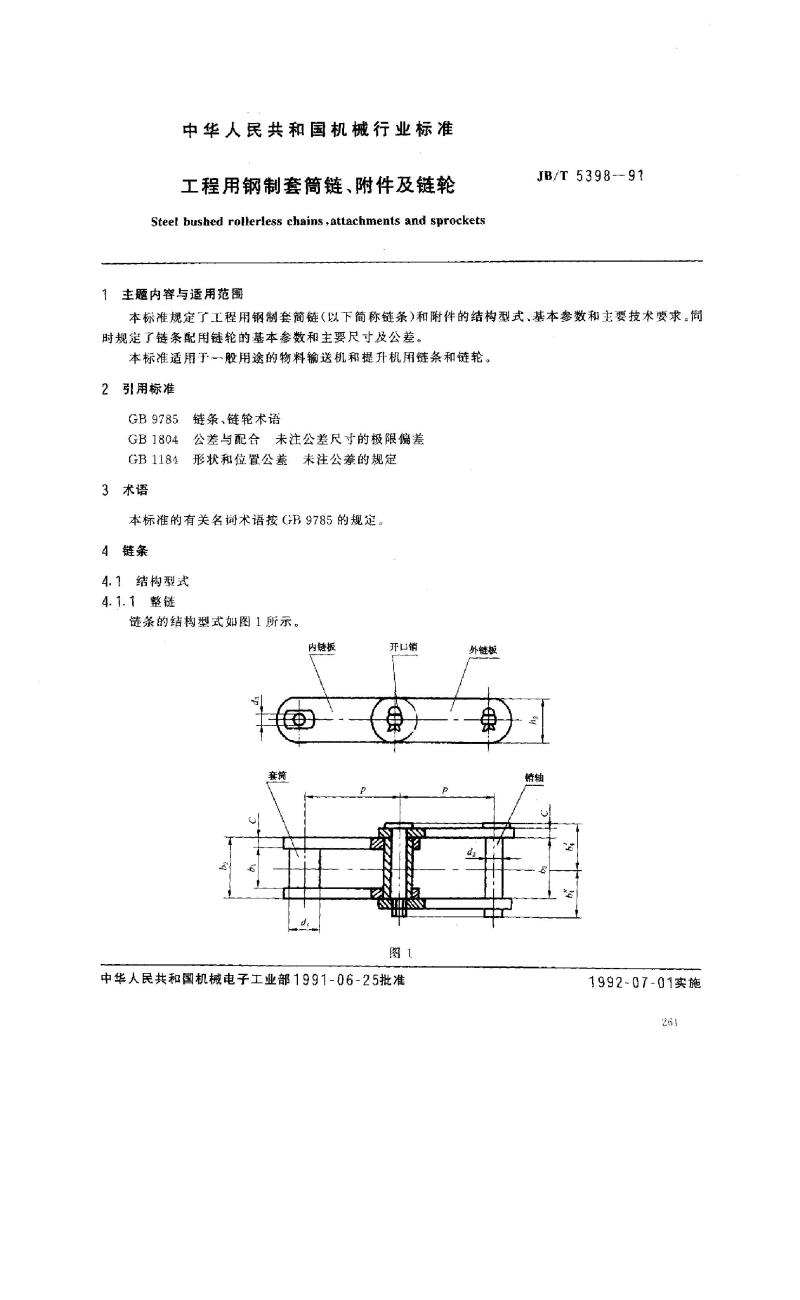

中华人民共和国机械行业标准
工程用钢制套筒链、附件及链轮 Steel bushed rollerless chains ,attachments and sprockets主题内容与适用范围
JB/T 5398-91
本标准规定了工程用钢制套简链(以下简称链条)和附件的结构型式、基本参数和主要技术求。尚时规定了链条配用链轮的基本参数和主要尺寸及公差。本标准适用于一般用途的物料输送机和提升机用链条和链轮。2引用标准
GB9785链条、链轮术语
GB1804公差与配合未注公差尺寸的极限偏差GB1184形状和位置公差未注公差的规定3 术语
本标准的有关名词术语按GB9785的规延。4链条
4.1结构型式
4.1.1整链
链条的结构型式如图1所示,
内链板
开口销
中华人民共和国机械电子工业部1991-06-25批准外链板
1992~07-01实施
JB/T 5398 -91

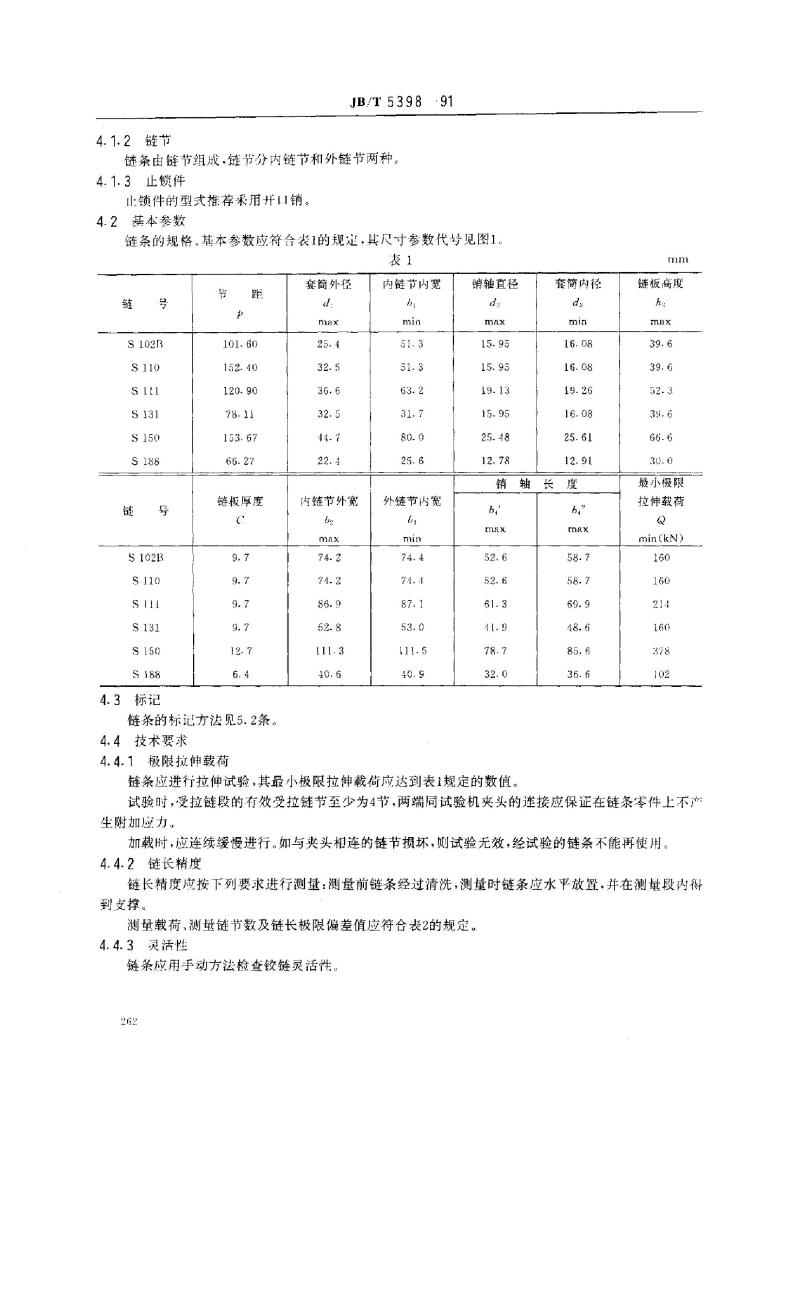

4.1.2链节
链条由链节组成·链节分内链节和外链节两种。4.1.3止锁件
山锁件的型式推荐采用开销。
4.2基本参数
链条的规格、基本参数应符合装1的规定、具尺寸参数代号见图1。表1
套简外径
S10213
4.3标记
链板厚度
链条的标记方法见5.2条。
4.4技术要求
4.4.1极限拉伸载荷
内链节外宽
内链节内宽
外链节内宽
销轴直径
套筒内径
链条应进行拉伸试验,其最小极限拉伸载荷应达到表1规定的数值。max
链板高度
最小极限
拉伸载荷
min(kN)
试验时,受拉链段的有效受拉链节至少为4节,两端同试验机夹头的连接应保证在链条零件上不产生附加应力。
加载时,应连续缓慢进行。如与夹头相连的链节损坏,则试验无效,经试验的链条不能再使用4.4.2链长精度
链长精度应按下列要求进行测量:测量前链条经过清洗,测量时链条应水平放置,并在测量段内得到支撑。
测量载荷、测链节数及链长极限偏差值应符合表2的规定。4.4.3灵活性
链条应用手动方法检查铰链灵活性。262
5附件
5.1结构型式和尺寸参数bzxZ.net
测量链节数
JB/T5398
测最载荷
链长极龈偏差,mm
3143、4
3124、4
本标准规定了A1、A2、A22、K1、K2、K3型附件型式。相邻附件间隔的链节数可根据需要选定。其中K1、K2、K3型附件按需要可在链条的··侧或两侧,以及外链节或内链节上配置弯附板,但宜优先在侧和外链节上配置。

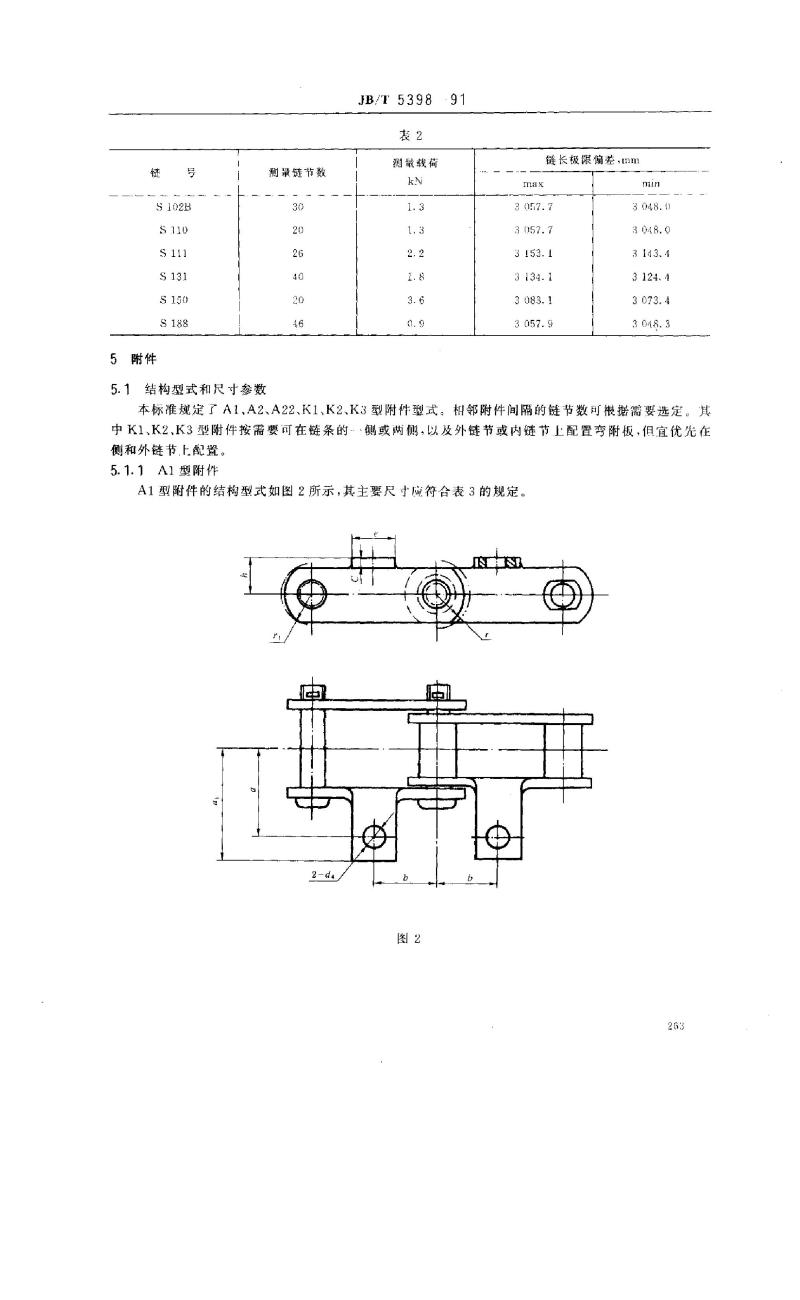

5.1.1A1型附件
A1型附件的结构型式如图2所示,其主要尺寸应符合表3的规定。s
JB/T5398--91

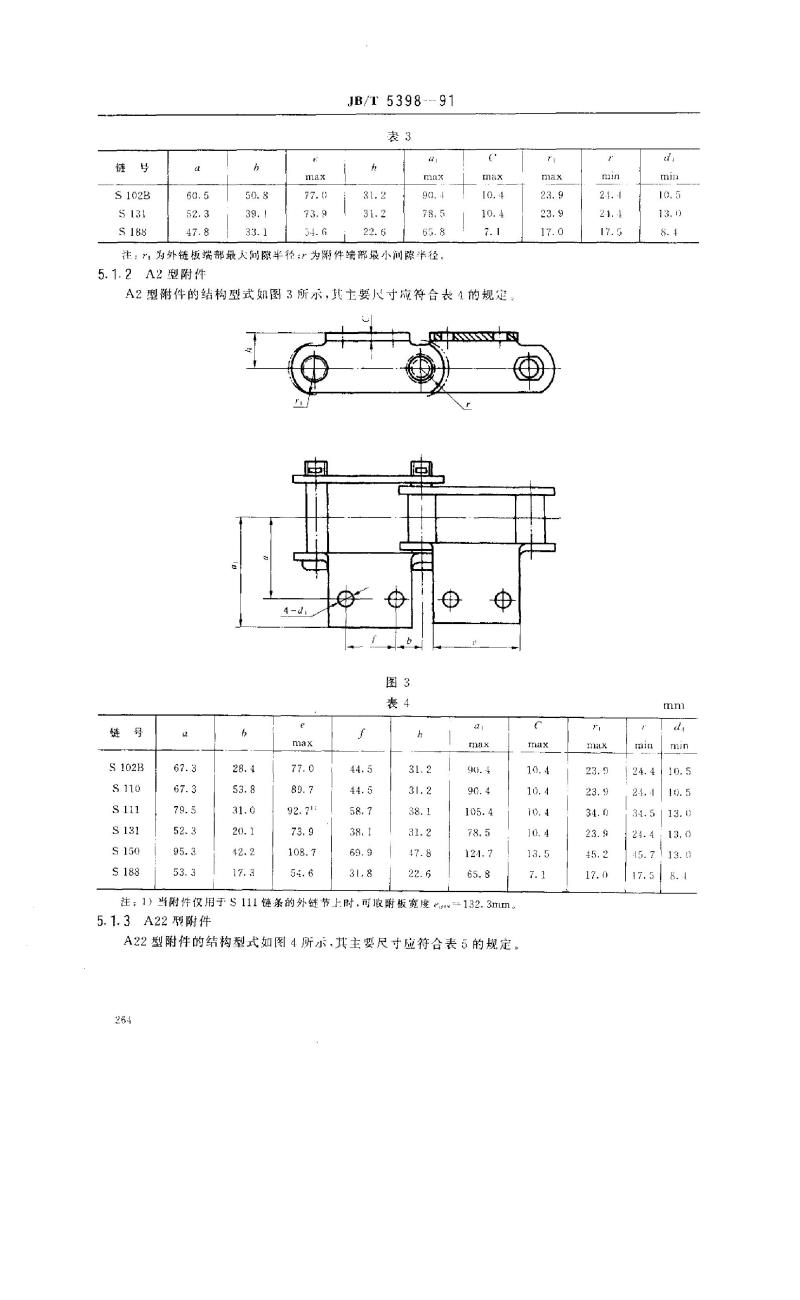

注:\:为外链板端部最大间隙半径;产为渐件端部最小间隙半径5.1.2A2型附件
A2型附件的结构型式如图3所示,其主要尺寸应符合表4的规定4-d,
注:1)当附件仅用于111链条的外链节上附,可附板宽度em=-132.3mm。5.1.3A22型附件

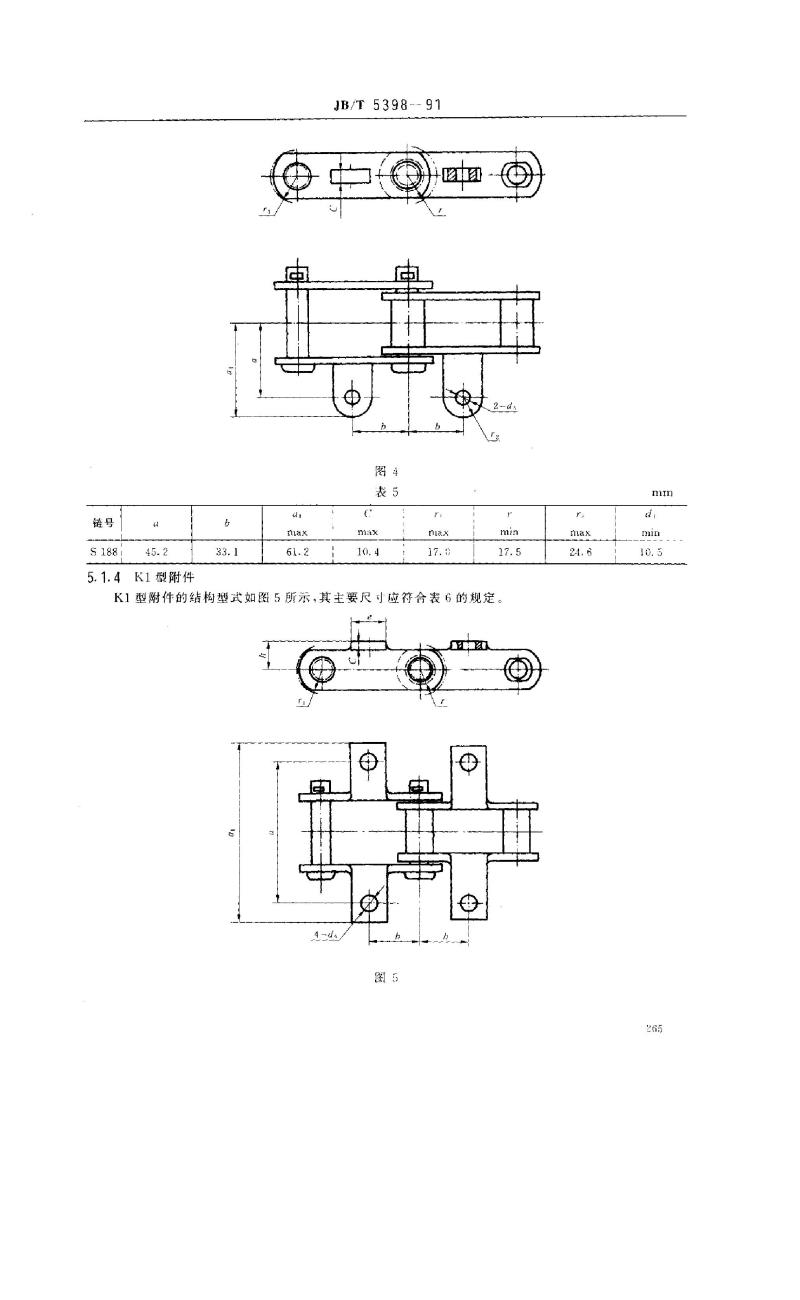

A22型附件的结构型式如图4所示,其主要尺寸应符合表5的规定。264
5.1.4K1型附件
JB/T5398--91
K1型附件的结构型式如图5所示,其主要尺小应符表6的规定。图
5.1.5K2型附件
JB/T 5398---91
K2型附件的结构型式如图6所示.其主要尺寸应符合表7的规定图6
注:1)当附件仅用于S111链条的外链节上时,可取附板宽度em5.1.6K3型附件
K3型附件的结构型式如图7所示,其主要尺寸应符合表8的规定。266
链条及其附件的标记规定如下:42.2
JB/T5398--91
标准编号
-附件型式
整链链节数
标记示例:
JB/T5398—91
S110节距152.40mm、56节的工程用钢制套筒链:S110X56JB/T5398-91
S110节距152.40mm、56节、A2型附件的工程用钢制套筒链:S110X56A2JB/T5398—91
6链轮
6.1基本参数
节距力、齿数之,配用链条套简外径dt。6.2直径尺寸
链轮的主要直径尺寸应符合表9的规定表9
分度圆直径
齿根园直径
芮顶圆直径
最大齿侧凸缘直径
6.3端面齿槽廓
t un a
链轮的端面齿槽廓如图8所示,其基本参数应符合表10的规定。图8
计算公式
in(180°/z
g(180\/)
blrtg(180*/z
齿槽中心分离量
齿沟圆弧半径
齿顶段圆弧半径
齿廓工作段
作用角
6.4辅向齿廓
JB/T5398--91
计算公式
5= (0.1~0.15)
r.=: 0. 51
w 0. 01 p2
工作段长度作如下限制:即过工作段长度列端处的齿廓法线应在相邻齿槽中心点以内通过。工作段部分的齿形可以是凸形的、也可以是直线形的,但应与齿沟圆弧和齿项圆弧圆滑连接
6值见表11
链轮的轴向齿廓如图9所示,其基本参数应符合表12的规定。15
倒角宽
6.5链轮公差
6.5.1链轮主要尺寸公差应符合表13的规定。我代
计算公式
bor 0. 95b1mim
bu=0.12bn耳bamux≤9.6
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
