【机械行业标准(JB)】 混流泵、轴流泵开式叶片 验收技术条件

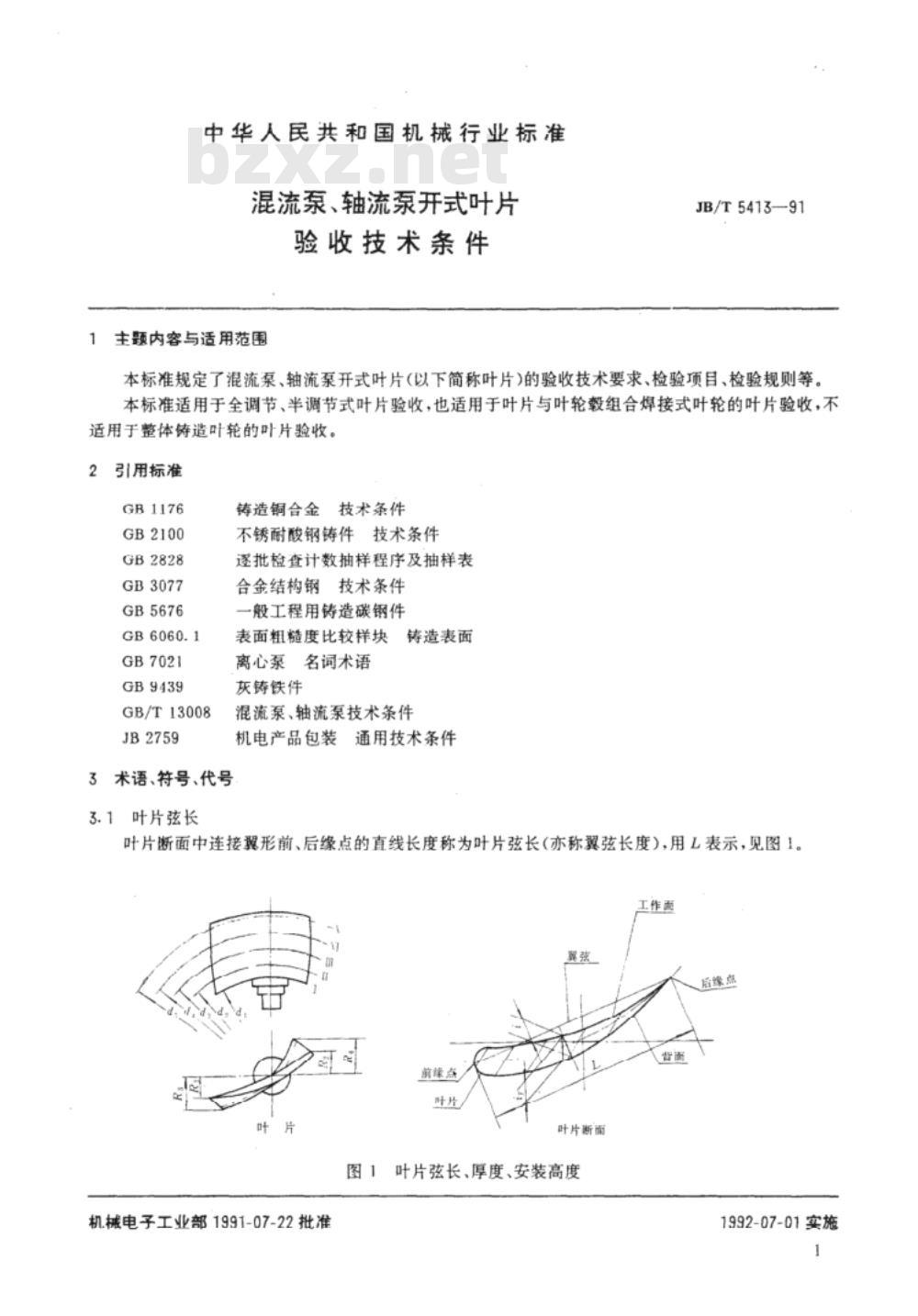

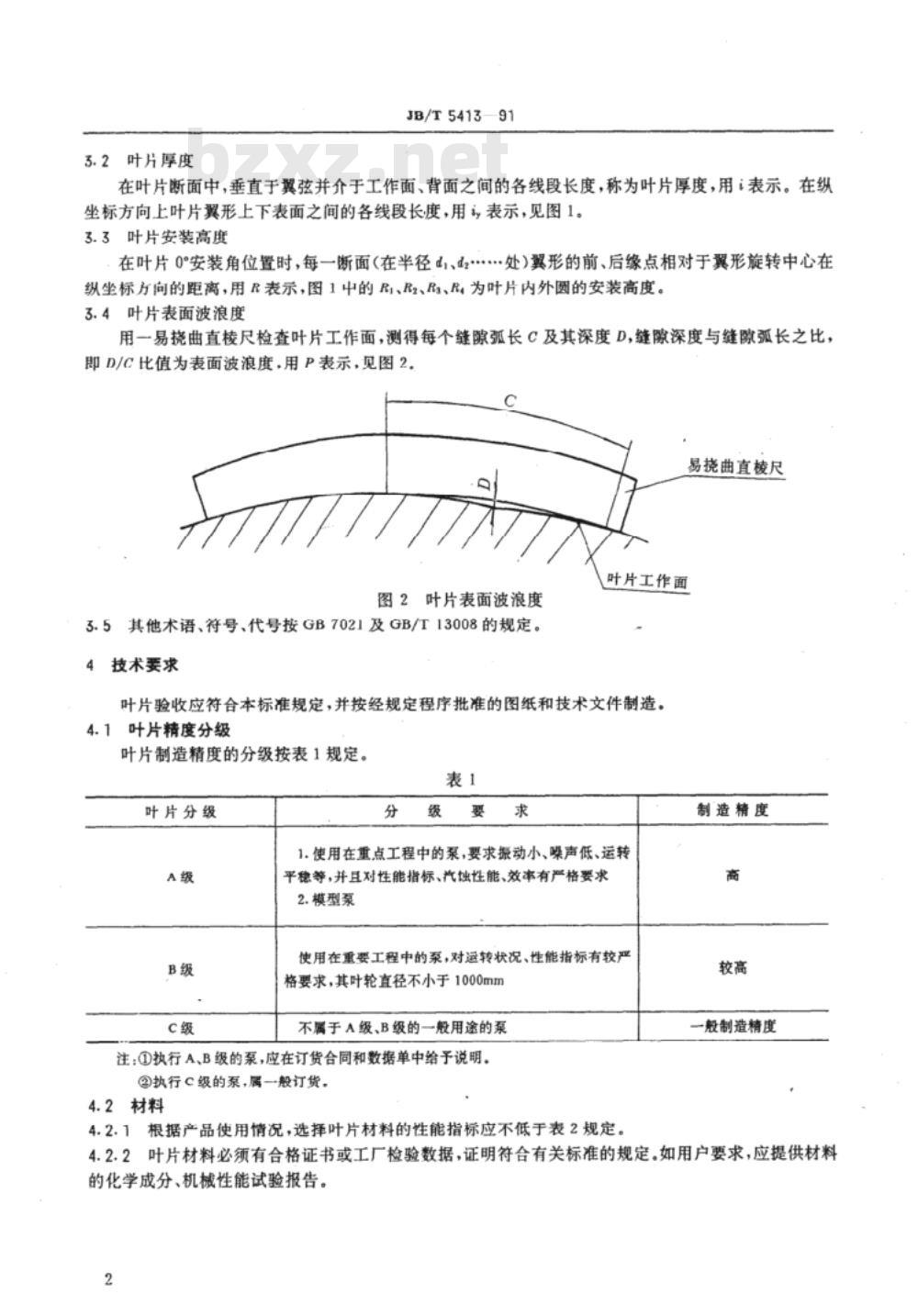

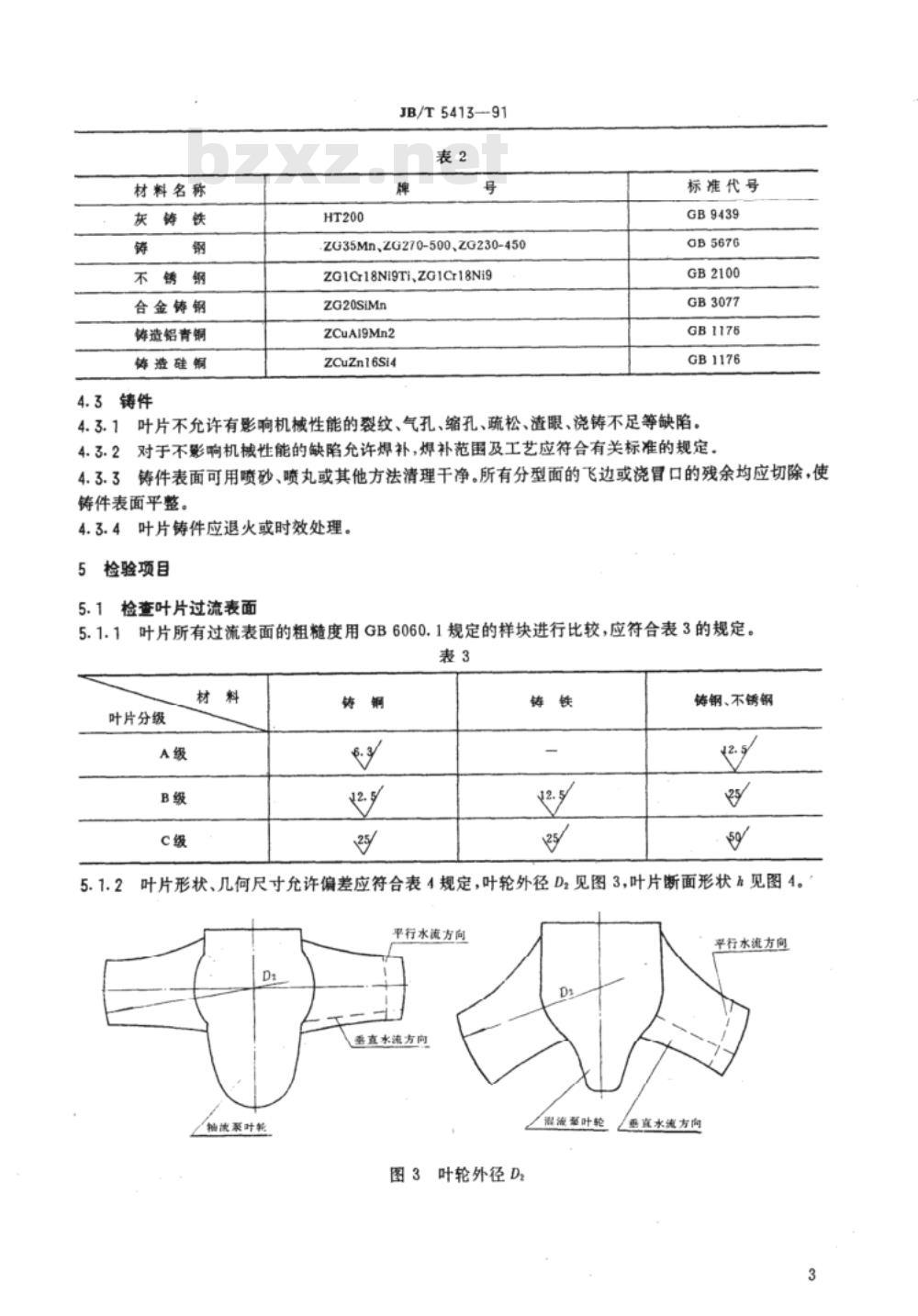

中华人民共和国机械行业标准 JB/T5413-91 混流泵、轴流泵开式叶片 验收技术条件 1991-07-22发布，1992-07-01实施 中华人民共和国机械电子工业部发布 1 范围 本标准规定了混流泵、轴流泵开式叶片（以下简称叶片）的验收技术要求、检验项目、检验规则。本标准适用于全调节、半调节式叶片验收，也适用于叶片与叶轮毂组合焊接式叶轮的叶片验收，不适用于整体铸造叶轮的叶片验收。 2 规范性引用文件 本标准引用了GB1176、GB2100、GB2828、GB3077、GB5676、GB6060.1、GB7021、GB9439、GB/T13008及JB2759等标准。 3 术语、符号、代号 3.1 叶片弦长 叶片断面中连接翼形前、后缘点的直线长度称为叶片弦长（亦称翼弦长度），用L表示，见图1。 3.2 叶片厚度 叶片断面中垂直于翼弦并介于工作面和背面之间的长度称为叶片厚度，用表示，见图1。 3.3 叶片安装高度 在叶片0°安装角位置时，每一断面在半径处翼形前、后缘点相对于翼形旋转中心在纵坐标方向的距离，用R表示，图中R1、R2、R3、R4为叶片内外圆的安装高度。 3.4 叶片表面波浪度 用易挠曲直棱尺检查叶片工作面，测得每个缝隙弧长C及深度D，缝隙深度与弧长之比D/C为表面波浪度，用P表示，见图2。 3.5 其他术语、符号、代号 按GB7021及GB/T13008的规定。 4 技术要求 叶片验收应符合本标准规定，并按经批准的图纸和技术文件制造。 4.1 叶片精度分级 叶片制造精度分级按表1规定： - A级：使用在重点工程的泵，要求振动小、噪声低、运转平稳，对性能和汽蚀性能要求严格。 - B级：使用在重要工程泵，对运转状况、性能指标有较严格要求，叶轮直径不小于1000mm。 - C级：一般用途泵。 4.2 材料 4.2.1 根据产品使用情况，叶片材料性能指标不低于表2规定。 4.2.2 叶片材料必须有合格证书或工厂检验数据，用户要求时提供材料化学成分及机械性能试验报告。 表2 叶片材料及标准 | 材料名称 | 牌号 | 标准代号 | | 灰铸铁 | HT200 | GB9439 | | 铸钢 | ZG35Mn、ZG270-500、ZG230-450 | GB5676 | | 不锈钢 | ZG1Cr18Ni9Ti、ZG1Cr18Ni9 | GB2100 | | 合金铸钢 | ZG20SiMn | GB3077 | | 锻造铝青铜 | ZCuAl9Mn2 | GB1176 | | 铸造硅铜 | ZCuZn16Si4 | GB1176 | 4.3 铸件 4.3.1 叶片不允许有影响机械性能的裂纹、气孔、缩孔、疏松、渣眼、浇铸不足等缺陷。 4.3.2 对不影响机械性能的缺陷允许焊补，焊补范围及工艺应符合有关标准。 4.3.3 铸件表面可用喷砂、喷丸或其他方法清理干净，切除分型面飞边或浇冒口残余。 4.3.4 叶片铸件应退火或时效处理。 5 检验项目 5.1 检查叶片过流表面 5.1.1 所有过流表面的粗糙度应符合GB6060.1规定的样块标准，见表3。 5.1.2 叶片形状、几何尺寸允许偏差应符合表4规定。叶轮外径D见图3，叶片断面形状见图4。
