【机械行业标准(JB)】 塑料挤出平膜扁丝辅机

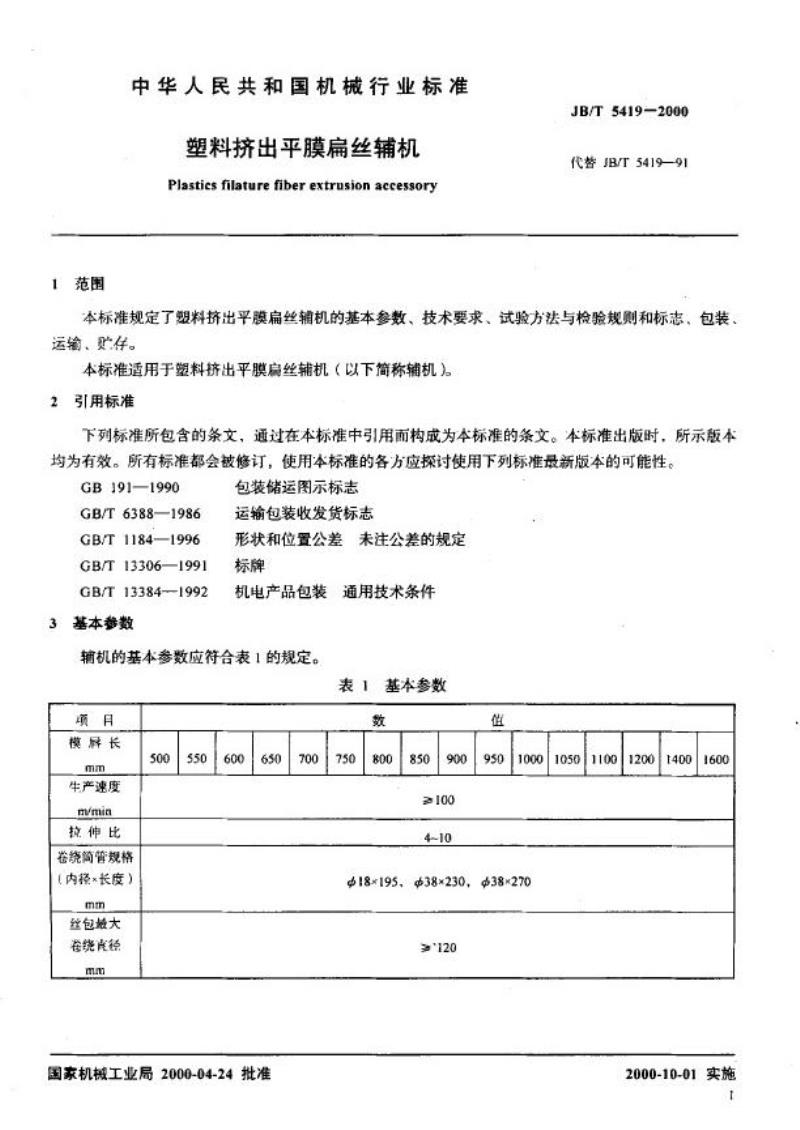

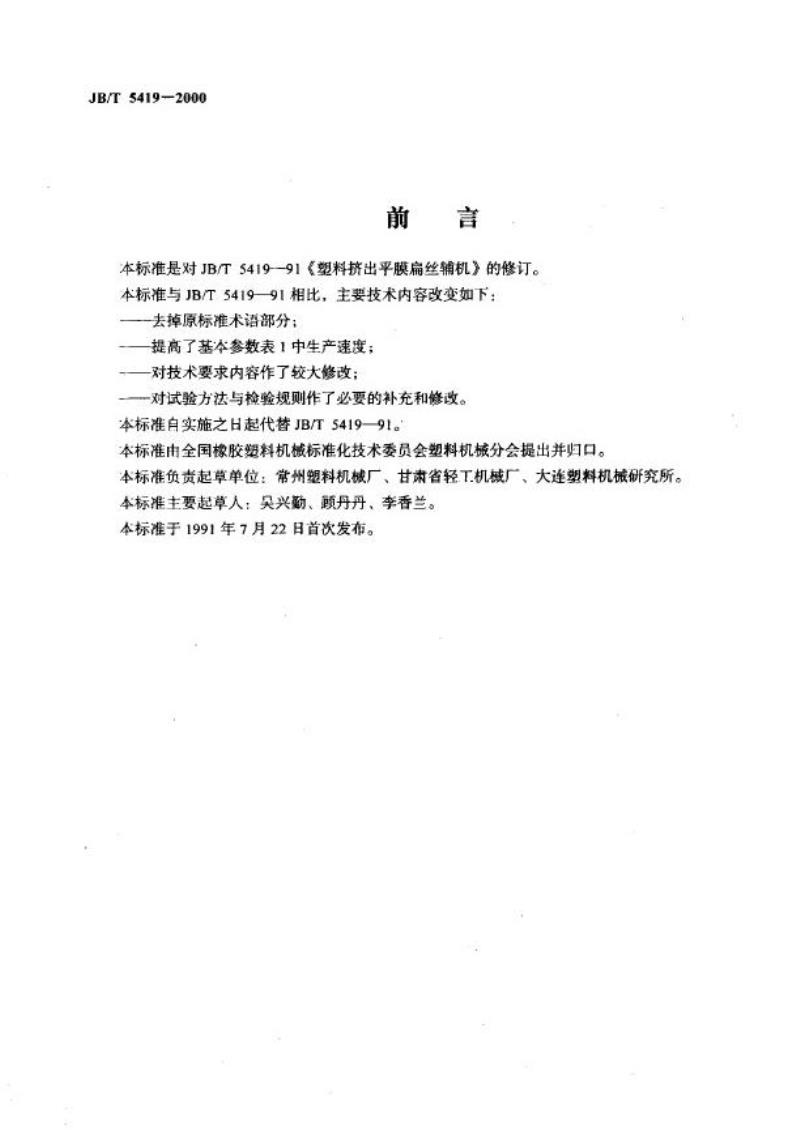

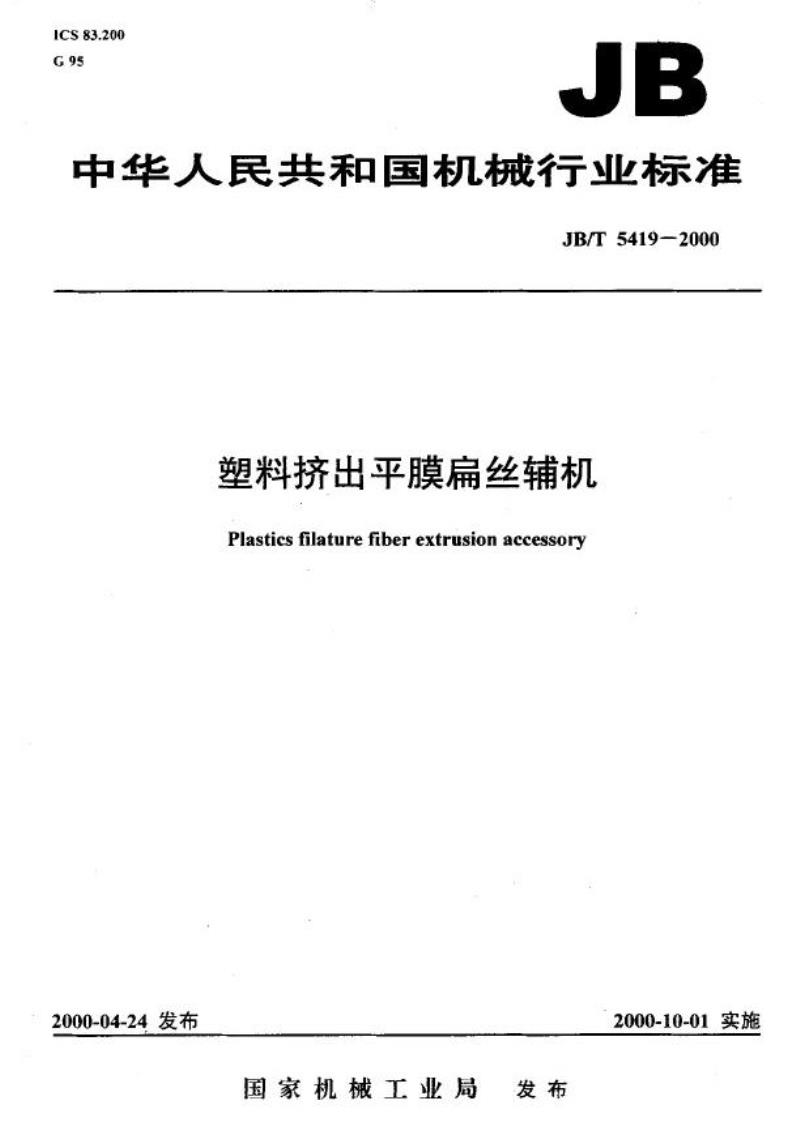

中华人民共和国机械行业标准 JB/T5419—2000 塑料挤出平膜扁丝辅机 发布：2000-04-24 实施：2000-10-01 发布单位：国家机械工业局 本标准是对JB/T5419-91《塑料挤出平膜扁丝辅机》的修订。与原标准相比，主要技术内容有所调整：去掉了术语部分，改进了基本参数，更新了试验方法和检验规则。本标准自实施之日起代替JB/T5419-91。 1 范围 本标准规定了塑料挤出平膜扁丝辅机（以下简称“辅机”）的基本参数、技术要求、试验方法与检验规则，涵盖了标志、包装运输及贮存等内容，适用于此类设备的设计与制造。 2 规范性引用文件 本标准引用以下文件，并且它们通过本标准成为其组成部分。标准版本如未特别注明，则以最新版为准。 - GB191-1990 - GB/T 6388-1986 - GB/T1184-1996 - GB/T 13306-1991 - GB/T 13384-1992 3 基本参数 辅机的基本参数应符合下表规定。 | 项目 | 参数 | |----------------|-----------------------------| | 模屏长 | 500 mm，600 mm，800 mm 等 | | 生产速度 | 50 m/min，80 m/min 等 | | 拉伸比 | 4~10 | | 卷绕简管规格 | 50 mm x 230 mm，38 mm x 270 mm | 4 技术要求 4.1 模头应无缺陷，模间隙应可调。 4.2 模头及过滤器的结合面不得有漏料现象。 4.3 应使用长效过滤器、快速换网过滤器或不停机换网过滤器。 4.4 各级牵引速度应可调节，并支持同步调节。 4.5 各传动系统应运转平稳、可靠。 4.6 运动部件应灵活，无阻滞现象。 4.7 压紧胶合件在操作范围内均匀接触。 4.8 水路气路密封应可靠，无泄漏。 4.9 热拉装置加热应均匀，温度波动不超过±5℃。 4.10 卷绕丝包端面应整齐，无掉丝现象。 4.11 配有废丝吸取装置、废边回收装置、自动上料装置。 4.12 整机应具备安全防护装置。 4.13 控制系统工作应正确、可靠。 4.14 电气布线应整齐、标志齐全。 4.15 电气保护措施包括： a) 短接电路与保护电路绝缘电阻不得小于1 MΩ； b) 电加热器的冷态绝缘电阻不得小于1 MΩ； c) 电加热器应进行耐压测试。 4.16 噪声（声压级）不得超过85 dB(A)。 5 试验方法与检验规则 5.1 试验方法 5.1.1 抽样：产品出厂时进行全数检查，型式试验时抽检，每次抽检1台。
