【机械行业标准(JB)】 隔膜计量泵用隔膜与限制板

J
JB

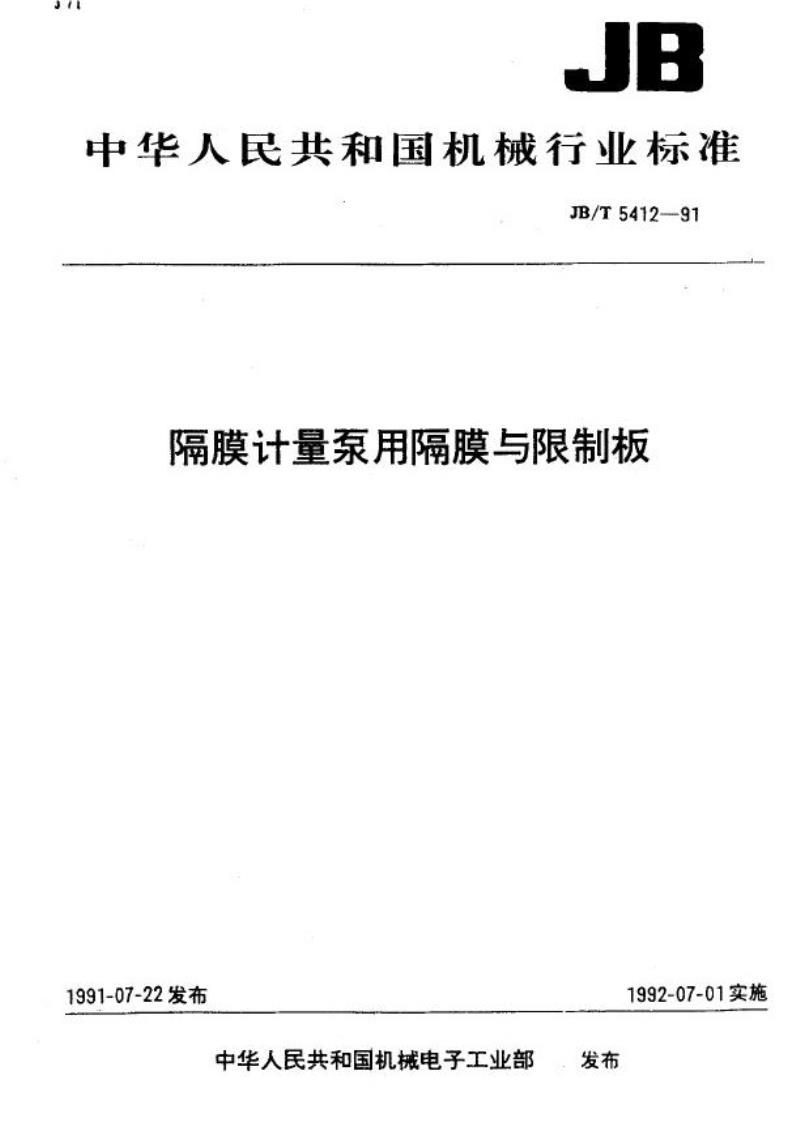

中华人民共和国机械行业标准
JB/T5412—91
隔膜计量泵用隔膜与限制板
1991-07-22发布
中华人民共和国机械电子工业部发布
1992-07-01实施

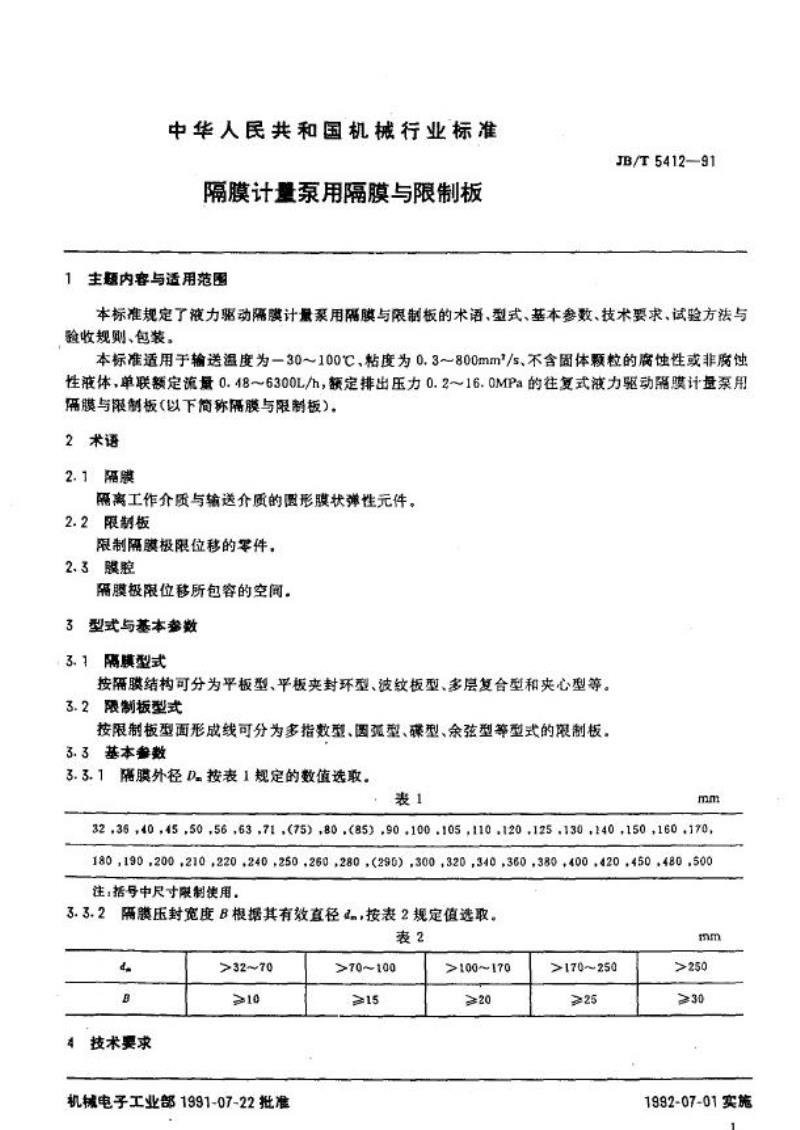

中华人民共和国机械行业标准
隔膜计墅泵用隔膜与限制板
主题内容与适用范围
JB/T5412—91
本标准规定了液力驱动隔膜计景系用隔膜与限制板的术语、型式、基本参数、技术要求、试验方法与验收规则、包装。
本标准适用于输送温度为一30～100℃，粘度为0.3~800mm/s、不含周体颗粒的腐蚀性或非腐蚀性液体，单联额定流量0.48~6300L/h，额定排出压力0.2~16.0MPa的往复式液力驱动隔膜计量泵用需膜与限制板(以下简称隔膜与限制板）。2术语
2.1隔膜
隔离工作介质与输送介质的圆形膜状弹性元件。2.2限制板
限制隔膜极限位移的件。
2.3膜腔
隔膜极限位移所包容的空间。
型式与基本参数
3
3.1隔膜型式
按隔膜结构可分为平板型、平板夹封环型、波纹板型、多层复合型和夹心型等。3.2限制板型式
按限制板型面形成线可分为多指数型、圆殖型、磷型、余弦型等型式的限制板。3.3基本参数
3.3.1隔膜外径D按表1规定的数值选取。表1
mm
32,36,40,45,50,56,63,71,(75),80.(85),90,100.105,110,120.125,130,140,150,160,170,180,190,200,210,220,240,250,260,280,(296),300,320,340,360,380,400,420,450480,500注：指号中尺寸限制使用。
3.3.2隔膜压封宽度B根据其有效真径4m，按表2规定值选取。表2
d.
B
4技术要求
>32~70
>10
机械电子工业部1991-07-22批准>70~100
≥15
>100~170
>20
>170~250
>25
mm
>250
>30
1992-07-01实施
I

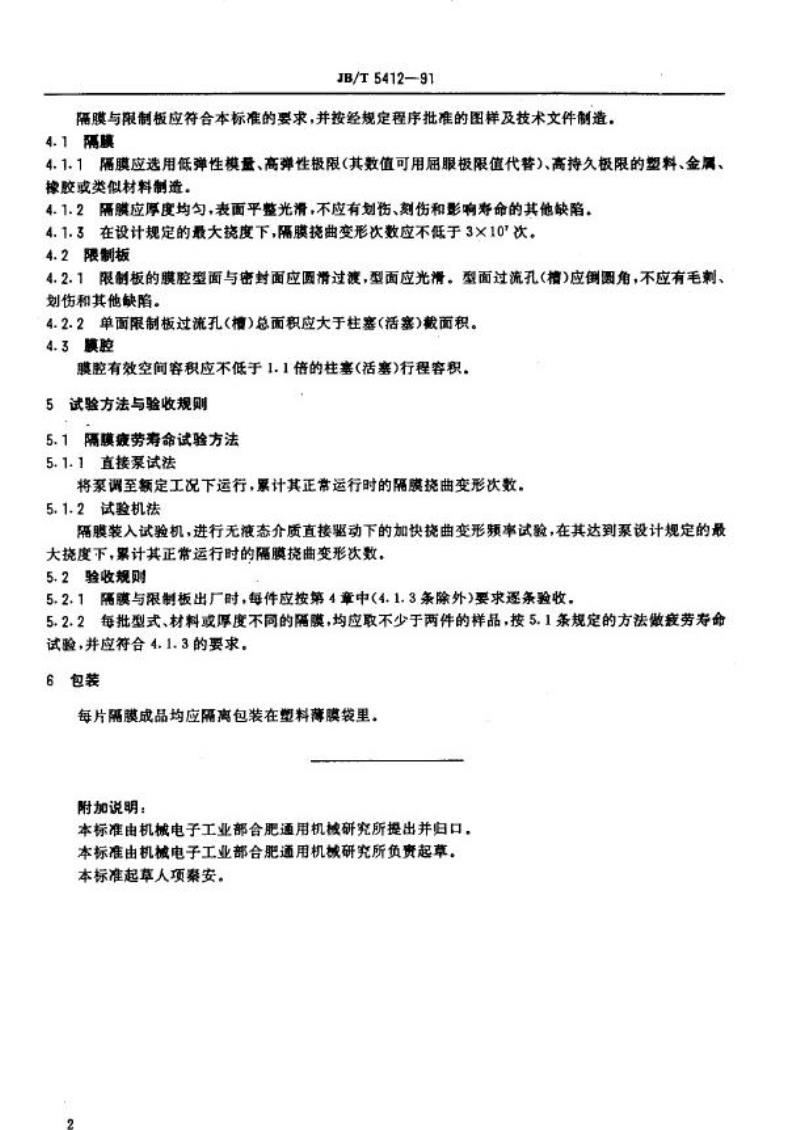

JB/T5412—91
隔膜与限制板应符合本标准的要求，并按经规定程序批准的图样及技术文件制造，4.1隔膜
4.1.1隔膜应选用低弹性模量、高弹性极限（其数值可用届服极限值代替）、高持久极限的塑料、金属、橡胶或类似材料制造。
4.1.2隔膜应厚度均匀，表面平整光滑，不应有划伤、刻伤和影响寿命的其他缺陷。4.1.3在设计规定的最大挠度下，隔膜挠曲变形次数应不低于3×10°次。4.2限制板
4.2.1限制板的膜腔型面与密封面应圆滑过渡，型面应光滑。型面过流孔（格）应倒圆角，不应有毛刺、划伤和其他缺陷。
4.2.2单面限制板过流孔(槽)总面积应大于柱塞(活塞)载面积。4.3膜腔
膜腔有效空间容积应不低于1.1倍的柱塞(活塞)行程容积。5试验方法与验收规则
5.1隔膜疲劳寿命试验方法
5.1.1直接泵试法
将泵调至额定工况下运行，累计其正常运行时的隔膜尧曲变形次数。5.1.2试验机法bzxz.net
隔膜装入试验机，进行无液态介质直接驱动下的加快挠曲变形频率试验，在其达到泵设计规定的最大尧度下，累计其正常运行时的隔膜挠曲变形次数，5.2验收规则
5.2.1隔膜与限制板出厂时，每件应按第4章中(4.1.3条除外)要求逐条验收。5.2.2每批型式、材料或厚度不同的隔膜，均应取不少于两件的样品，按5.1条规定的方法做疫劳寿命试验，并应符合4.1.3的要求。
6包装
每片隔膜成品均应隔离包装在塑料薄膜袋里。附加说明：
本标准由机械电子工业部合肥通用机被研究所提出并归口，本标准由机械电子工业部合肥通用机械研究所负起草。本标准起章人项案安。
