【机械行业标准(JB)】 低真空电磁压差充气阀 型式与

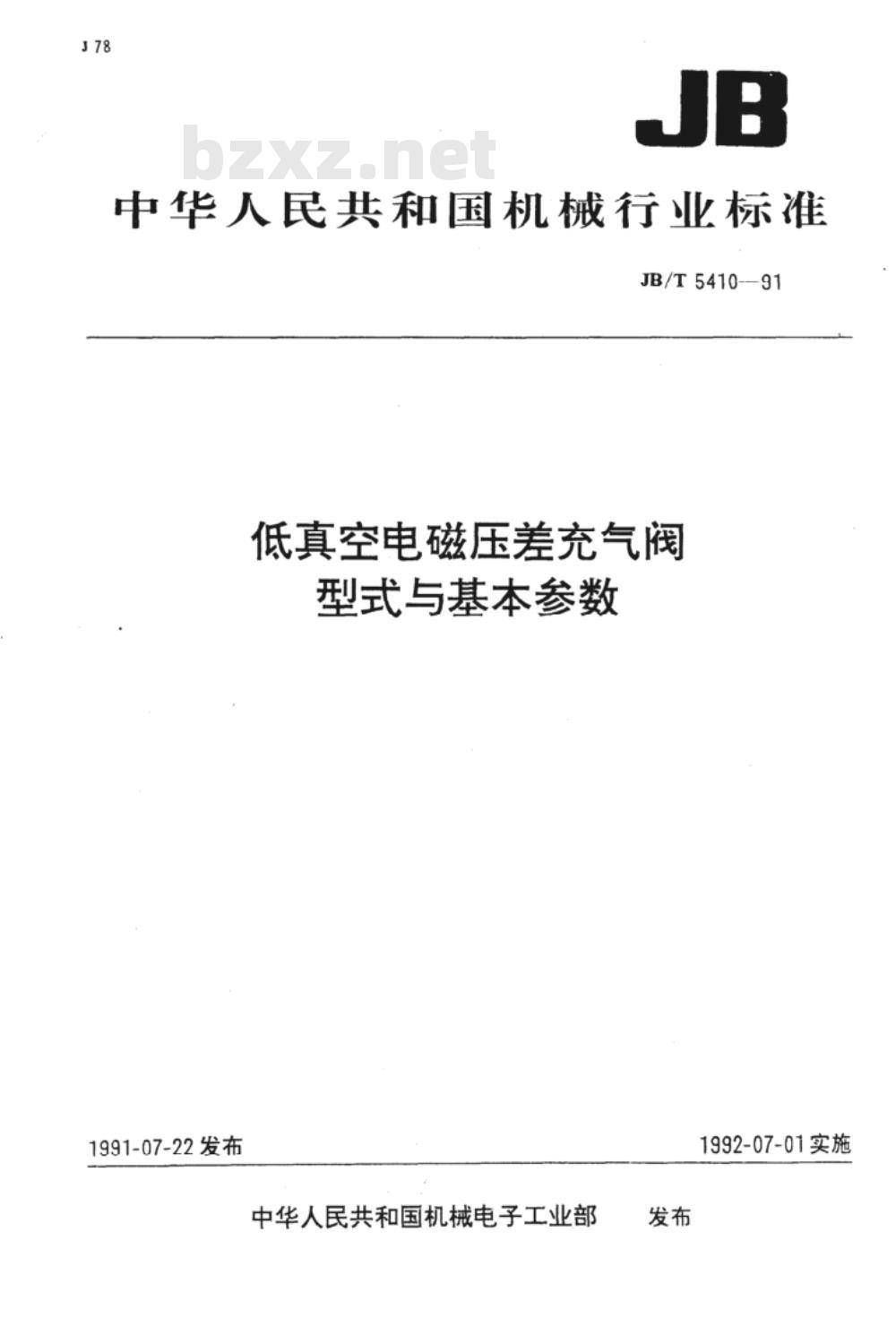

中华人民共和国机械行业标准
JB/T5410—91
低真空电磁压差充气阀
型式与基本参数
1991-07-22发布
中华人民共和国机械电子工业部发布
1992-07-01实施
中华人民共和国机械行业标准
低真空电磁压差充气阀
型式与基本参数
主题内容与适用范围
本标规定了低真空电磁压差充气阀的型式与基本参数。本标准适用于DYC-Q型低真空电磁压差充气阀（以下简称压差阀）2引用标准
GB6070.3固定真空法兰
3型式与基本参数

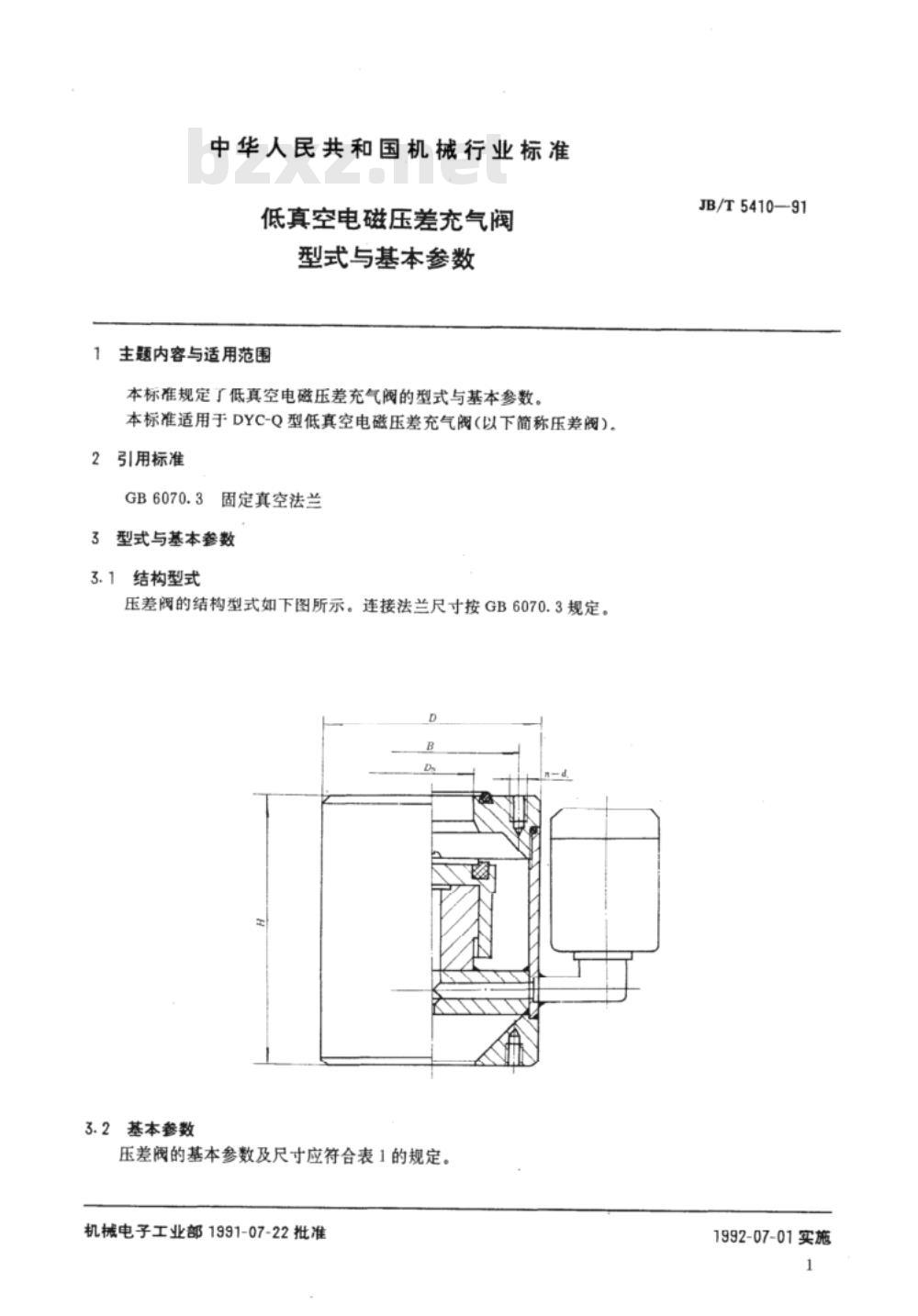

3.1结构型式
压差阀的结构型式如下图所示。连接法兰尺寸按GB6070.3规定。3.2基本参数

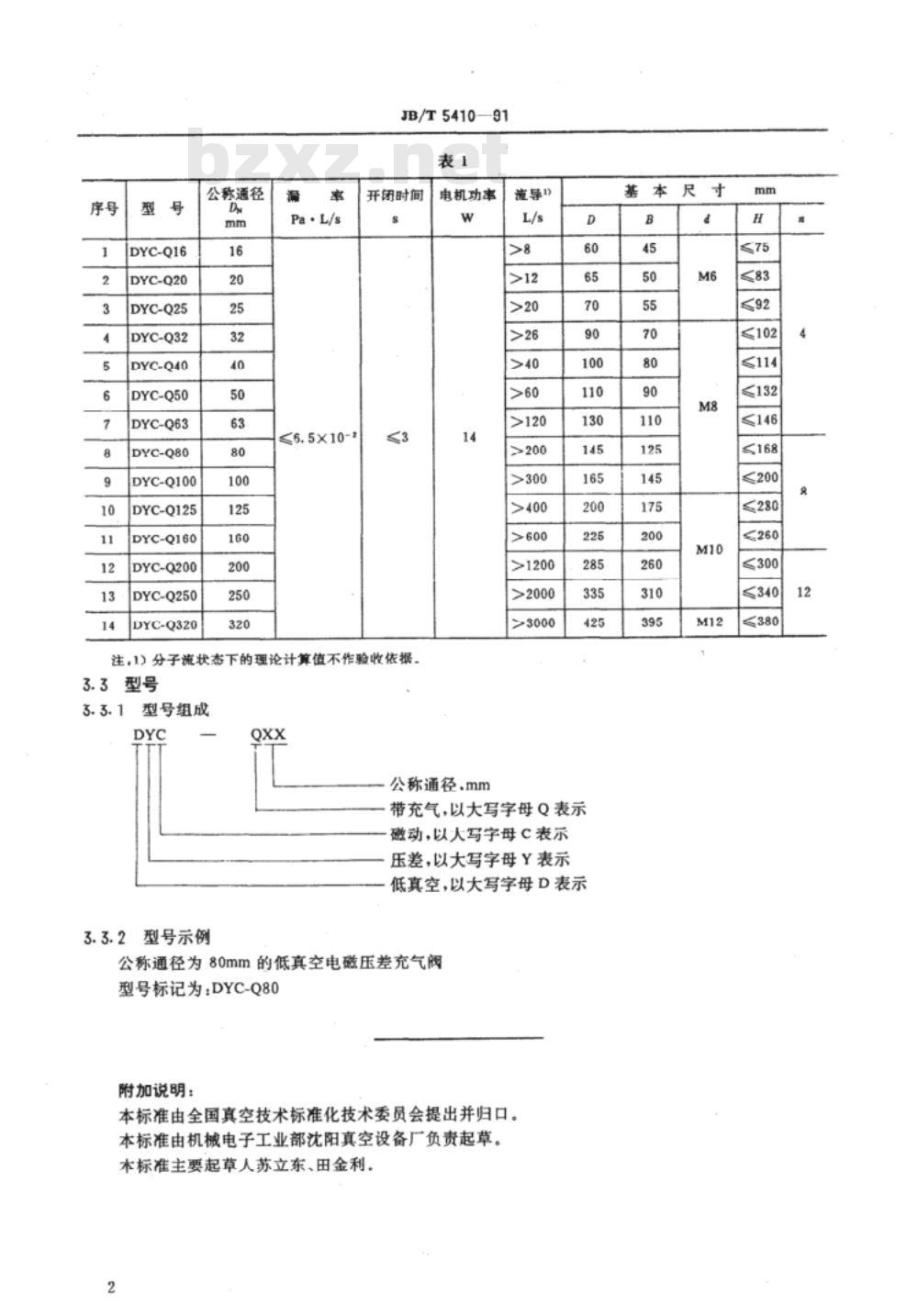

压差阀的基本参数及尺寸应符合表1的规定。机械电子工业部1991-07-22批准JB/T5410—91
1992-07-01实施
DYC-Q16
DYC-Q20
DYC-Q25
DYC-Q32
DYC-Q40
DYC-Q50
DYC-Q63
DYC-Q80
DYC-Q100
DYC-Q125
DYC-Q160
DYC-Q200
DYC-Q250
DYC-Q320
公称通径
Pa· L/swwW.bzxz.Net
≤6.5×10-1
JB/T5410-—91
开闭时间
注，1）分子流状态下的理论计算值不作验收依据。3.3型号
3.3.1型号组成
3.3.2型号示例
电机功率
公称通径.mm
随导》
带充气，以大写字母Q表示
磁动，以大写字母C表示
压差，以大写字母Y表示
低真空，以大写字母D表示
公称通径为80mm的低真空电磁压差充气阀型号标记为：DYC-Q80
附加说明：
本标准由全国真空技术标准化技术委员会提出并归口。本标准由机械电子工业部沈阳真空设备厂负责起草。本标准主要起草人苏立东、田金利。2
≤114
≤132
≤146
≤168
≤280
≤260
≤340
≤380

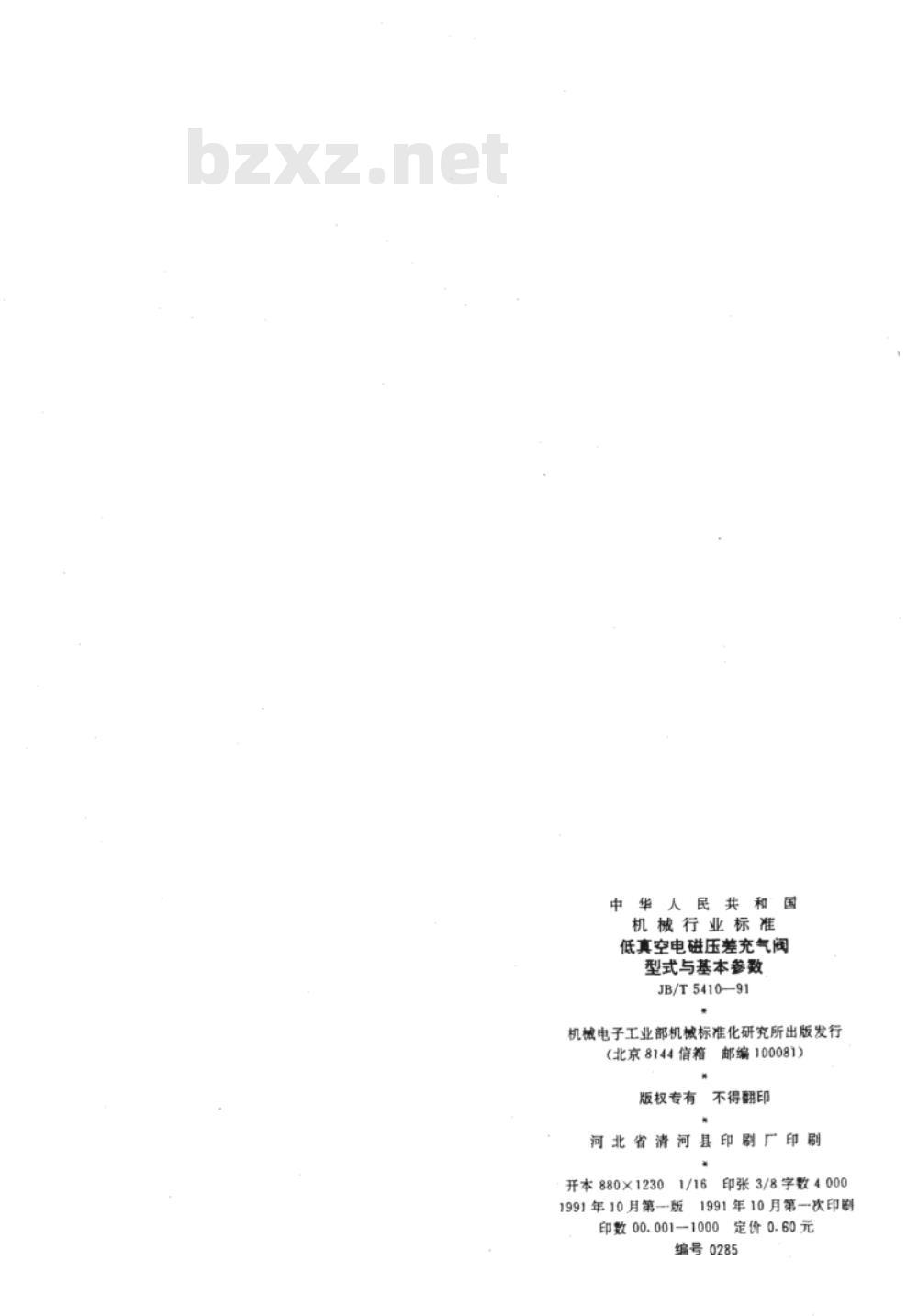

中华人民共和国
机械行业标准
低真空电磁压差充气阀
型式与基本参数
JB/T5410—91
机械电子工业部机械标准化研究所出版发行（北京8144信箱邮编100081）
版权专有不得翻印
河北省清河县印剧厂印剧
1/16印张3/8字数4000
开本880×1230
1991年10月第一版1991年10月第次印刷印数00.001-1000定价0.60元
编号0285
