【机械行业标准(JB)】 滚动轴承 轧机用四列圆柱滚子轴承

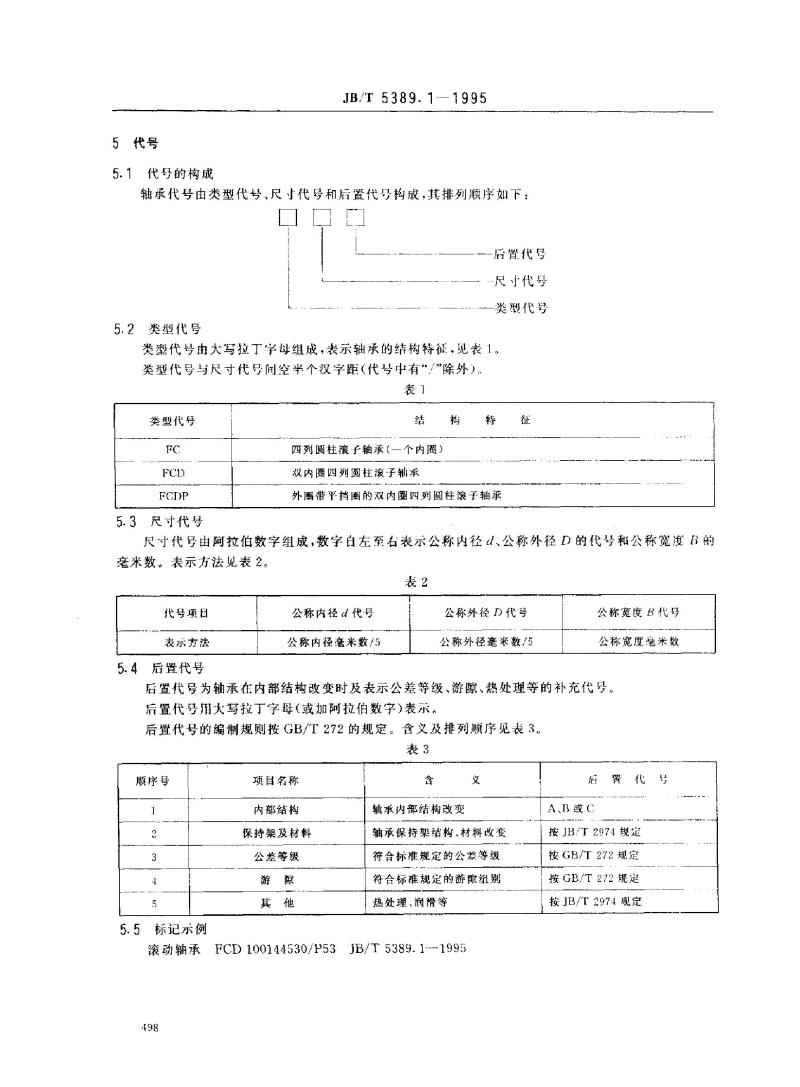

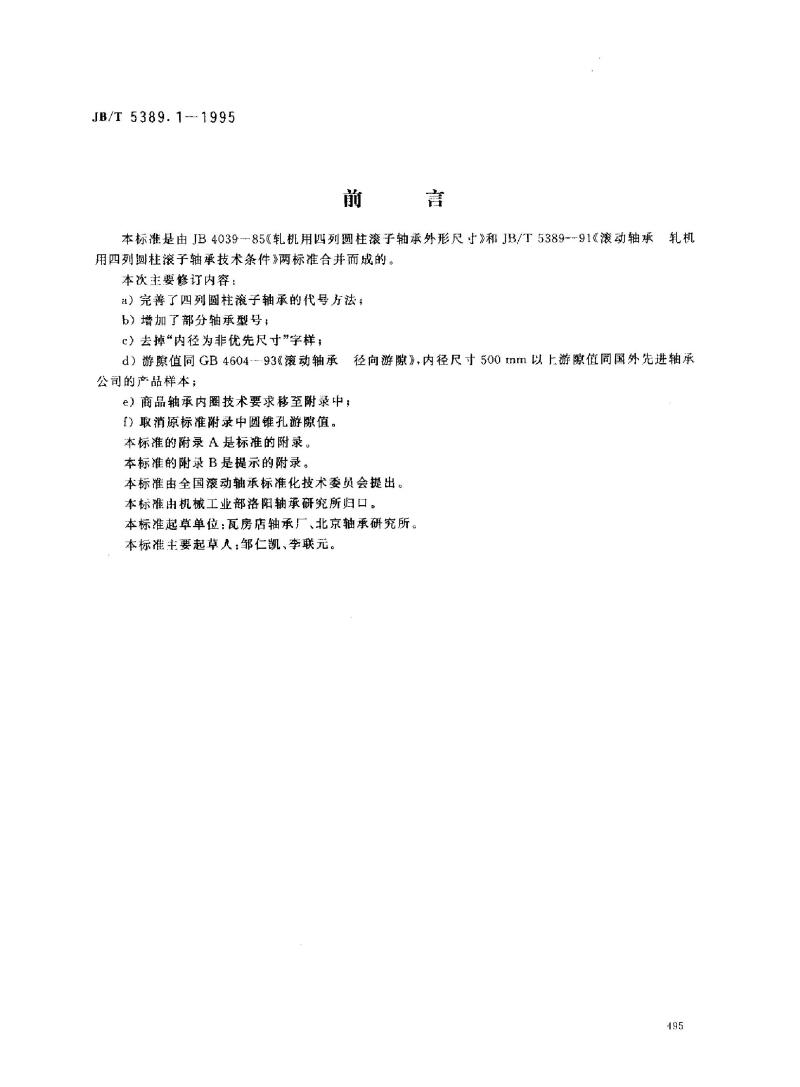

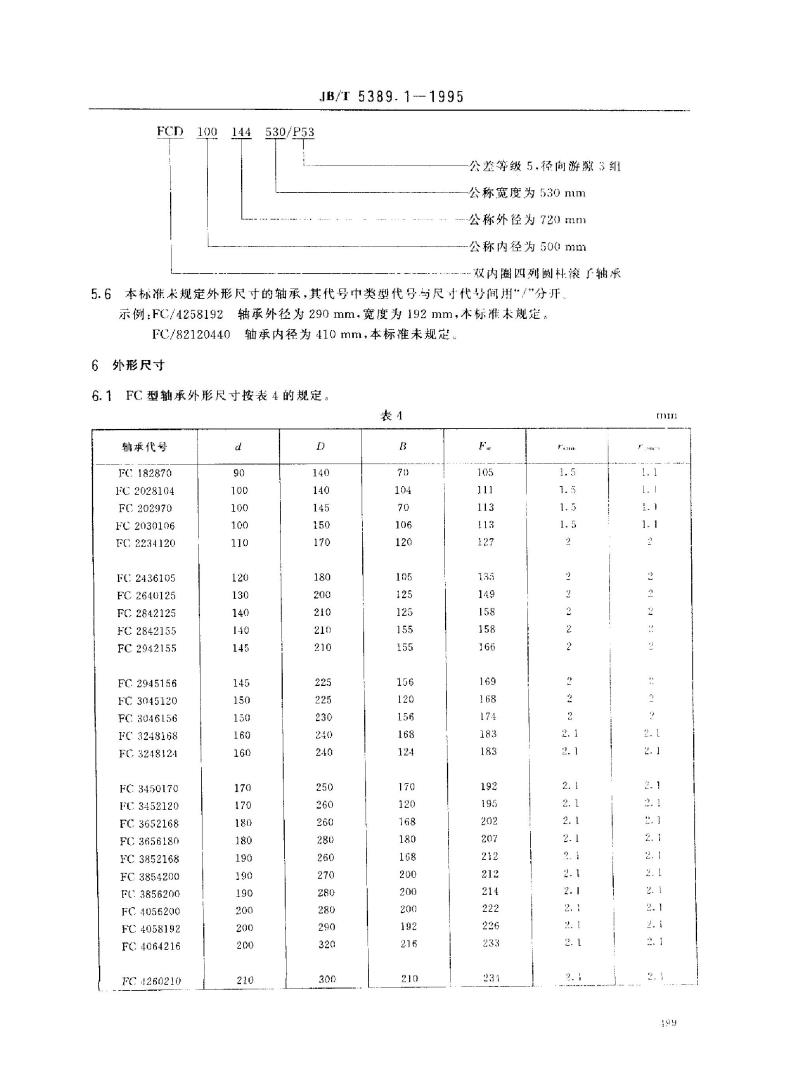

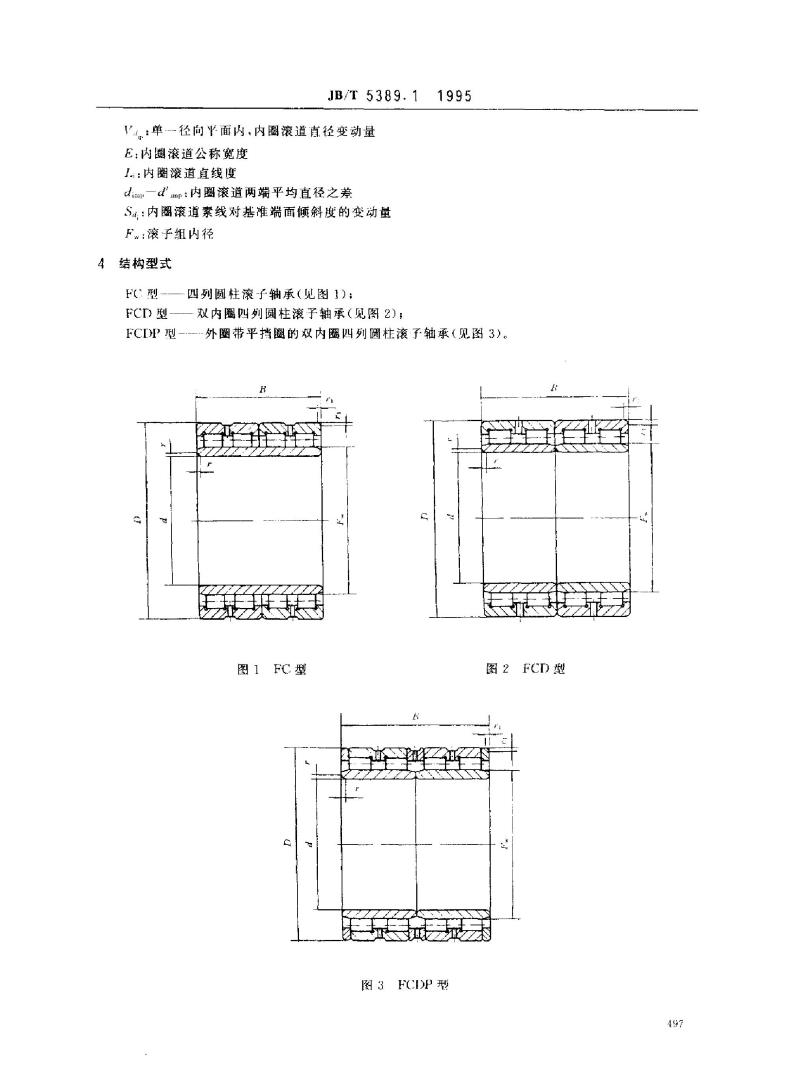

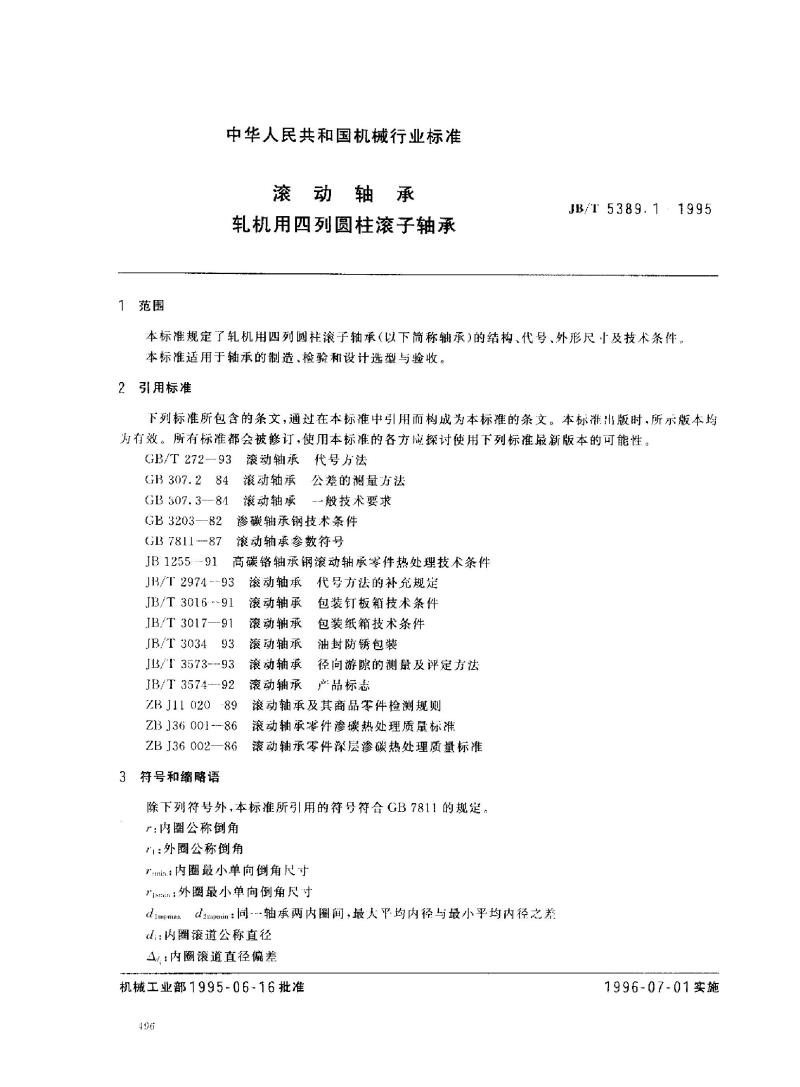

中华人民共和国机械行业标准 JB/T5389.1-1995 轧机用四列圆柱滚子轴承 技术条件 发布：1995-06-16 实施：1996-07-01 前言 本标准由JB4039-85《轧机用四列圆柱滚子轴承外形尺寸》和JB/T5389-91《滚动轴承轧机用四列圆柱滚子轴承技术条件》合并修订而成。主要修订内容包括：完善轴承代号方法；增加部分轴承型号；去掉“内径为非优先尺寸”字样；径向游隙值参考国外先进轴承及GB4604-93标准；商品轴承内圈技术要求移至附录；取消原标准附录中圆锥孔游隙值。附录A为标准附录，附录B为提示性附录。 标准归口单位：机械工业部洛阳轴承研究所。起草单位：瓦房店轴承厂、北京轴承研究所。主要起草人：邹仁凯、李联元。 1 范围 本标准规定了轧机用四列圆柱滚子轴承（以下简称轴承）的结构、代号、外形尺寸及技术条件，适用于轴承的制造、检验、设计选型及用户验收。 2 引用标准 下列标准通过引用构成本标准条文。使用时应参考最新版本： - GB/T 272-93 滚动轴承代号方法 - GB 307.2-84 滚动轴承公差测量方法 - GB 3203-82 滚动轴承 - GB 7811-87 滚动轴承符号 - JB/T 1255-91 一般技术要求 - JB/T 2974-93 渗碳轴承钢技术条件 - JB/T 3016-91 滚动轴承零件热处理技术条件 - JB/T 3017-93 等其他相关标准 3 符号和缩略语 本标准所引用的符号符合GB 7811规定，主要符号包括： - r厂：内圈公称倒角 - ：外圈公称倒角 - mia：内圈最小单间倒角尺寸 - ixain：外圈最小单向倒角尺寸 - dimpnax-d2pmin：轴承两内圈间最小平均内径与最大平均内径之差 - di：内圈滚道公称直径 - E：径向面内内圈滚道直径变动量 - Li：内圈滚道直线度 - Sa：内圈滚道素线对基端面倾斜度变动量 - Fw：滚动组内径 4 结构型式 轴承结构包括： - FC型：四列圆柱滚子轴承（一个内圈） - FCD型：双内圈四列圆柱滚子轴承 - FCDP型：外圈带平挡圈的双内圈四列圆柱滚子轴承 5 代号 5.1 代号构成 轴承代号由类型代号、尺寸代号和后置代号构成，排列顺序为：类型代号 → 尺寸代号 → 后置代号。 5.2 类型代号 由大写拉丁字母表示轴承结构特征，如表1： - FC：四列圆柱滚子轴承（一个内圈） - FCD：双内圈四列圆柱滚子轴承 - FCDP：外圈带平挡圈的双内圈四列滚子轴承 5.3 尺寸代号 由阿拉伯数字组成，从左至右表示公称内径、公称外径及公称宽度的毫米数。 5.4 后置代号 用于表示轴承内部结构改变、公差等级、游隙及热处理等，使用大写拉丁字母或加阿拉伯数字，按GB/T 272规定编制。 5.5 标记示例 轴承标记示例：FCD100144530/P53，表示轴承内部结构改变、保持架及材料、公差等级、游隙及其他特性。
