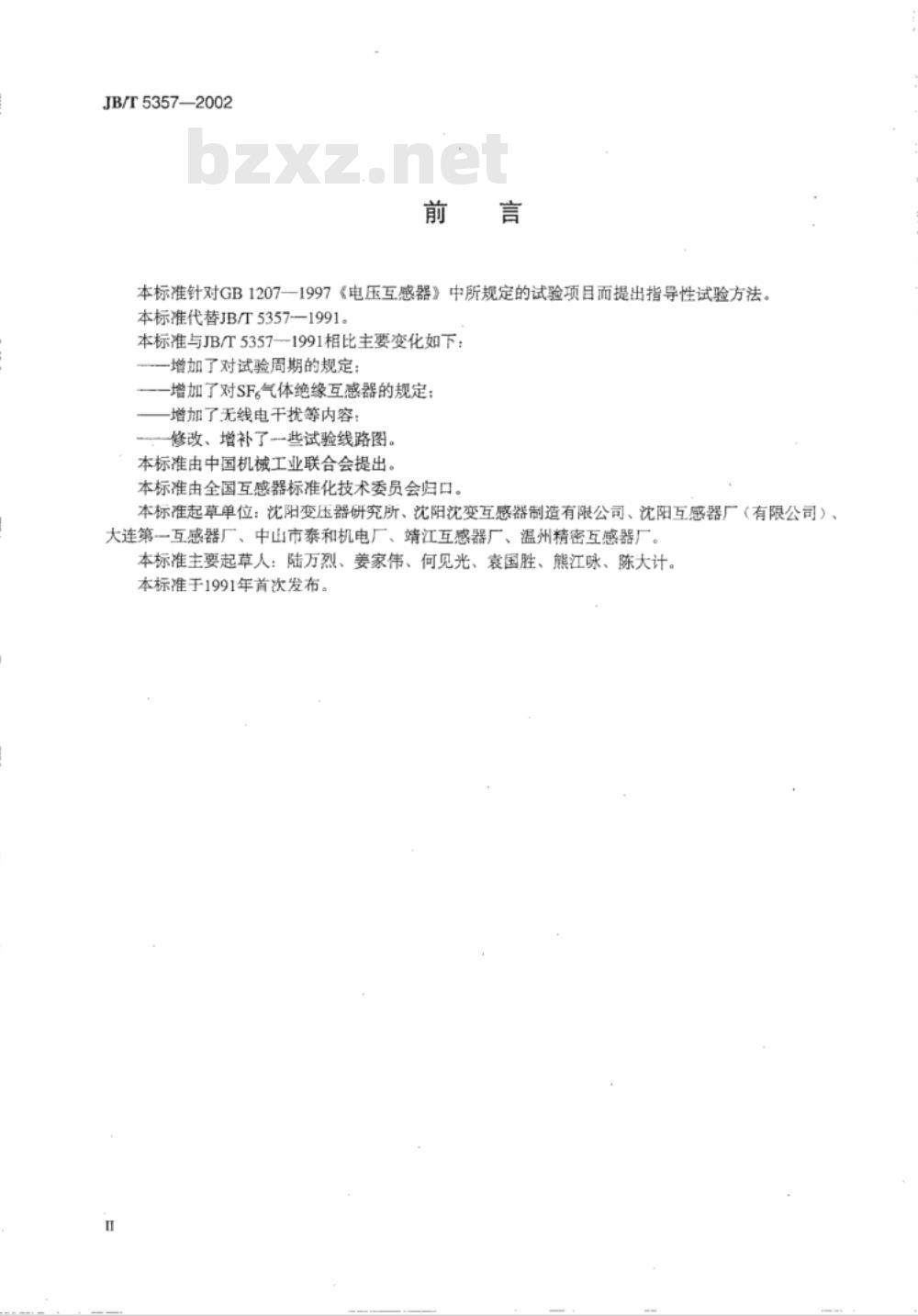

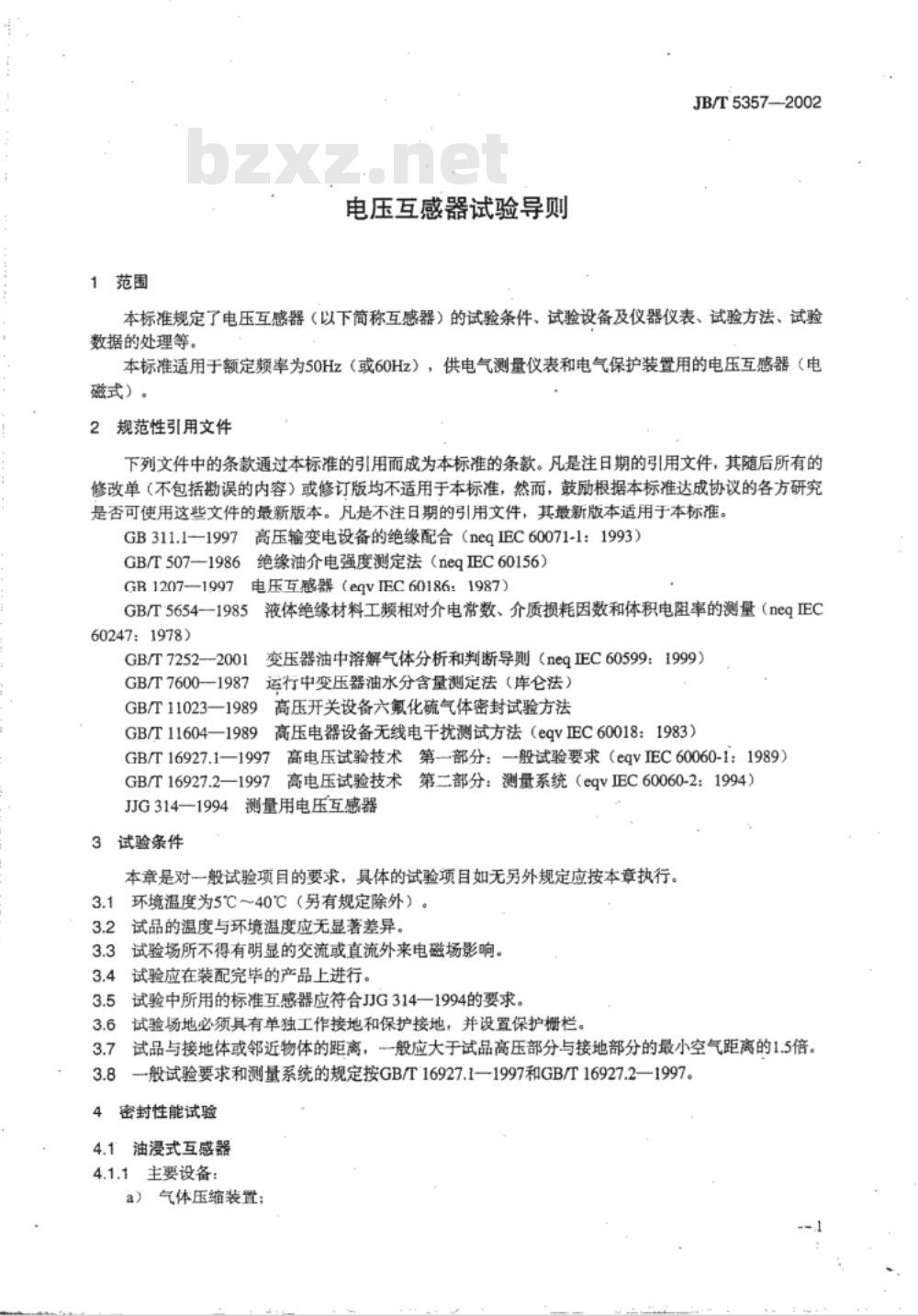

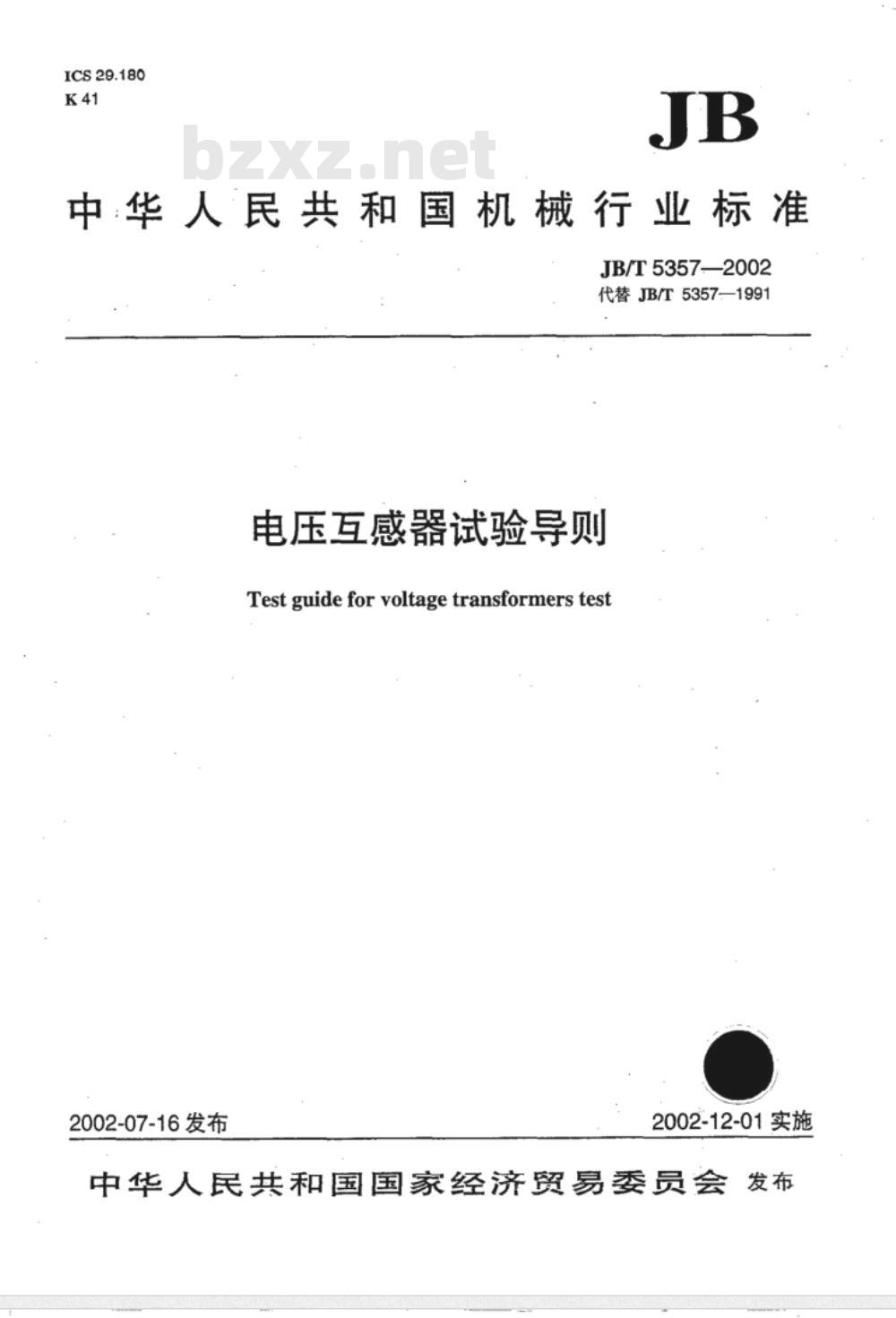

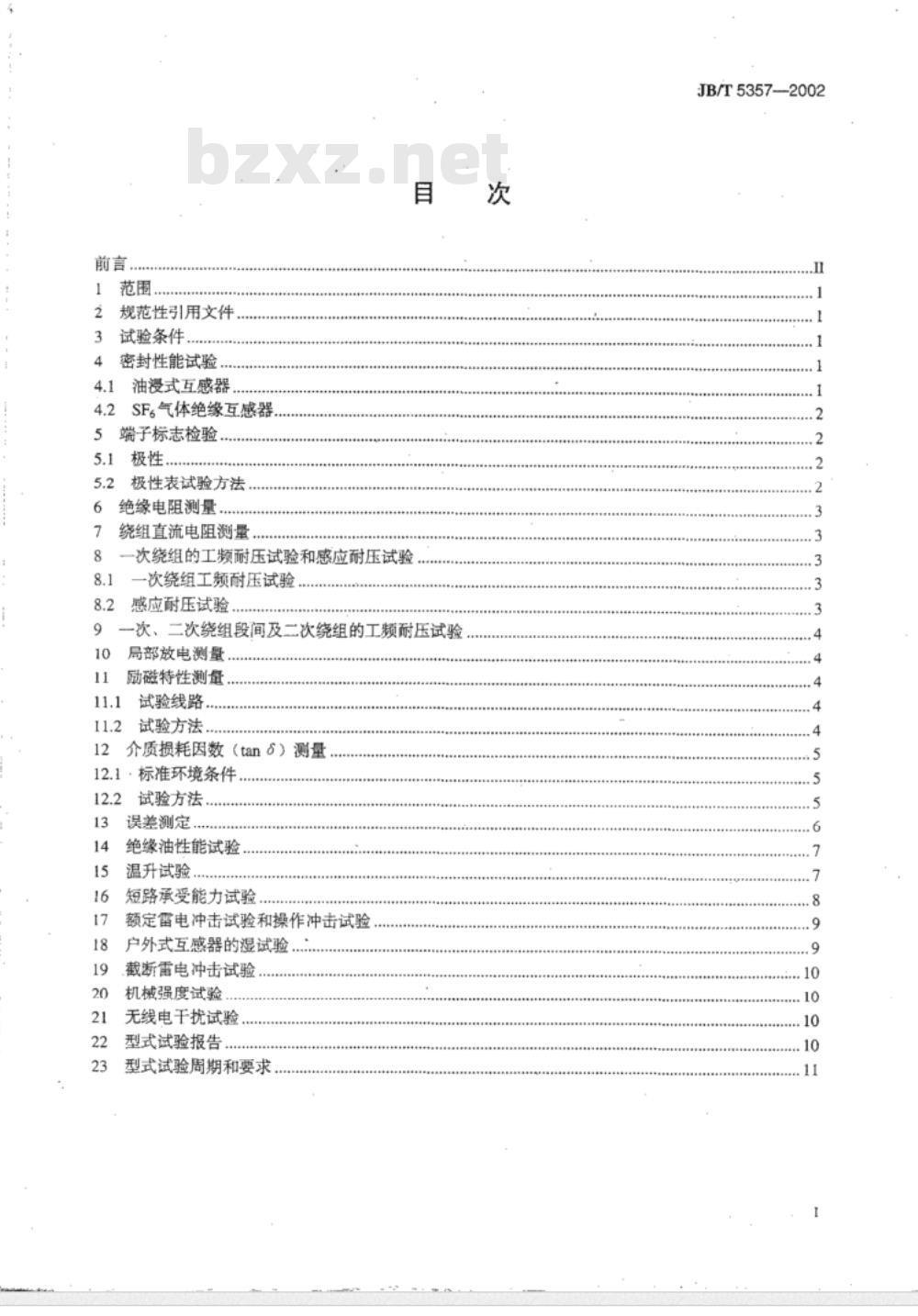

ICS 29.180 K41 JB 中华人民共和国机械行业标准 JB/T 5357—2002 代替 JB/T 5357—1991 电压互感器试验导则 Test guide for voltage transformer test 2002-07-16 发布 2002-12-01 实施 中华人民共和国国家经济贸易委员会发布 前言 本标准针对 GB 1207—1997《电压互感器》中所规定的试验项目而提出指导性试验方法。本标准代替 JB/T 5357—1991。 与 JB/T 5357—1991 相比，本标准主要变化如下：增加了对试验周期的规定；增加了对 SF6 气体绝缘互感器的规定；增加了无线电干扰等内容；修改、增补了一些试验线路图。 本标准由中国机械工业联合会提出，由全国互感器标准化技术委员会归口。 本标准起草单位：沈阳变压器研究所、沈阳沈变互感器制造有限公司、沈阳互感器厂（有限公司）、大连第一互感器厂、中山市泰和机电厂、靖江互感器厂、温州精密互感器厂。 本标准主要起草人：陆万烈、姜家伟、何见光、袁国胜、熊江咏、陈大计。 本标准于 1991 年首次发布。 1 范围 本标准规定了电压互感器（以下简称互感器）的试验条件、试验设备及仪器仪表、试验方法及试验数据处理等内容。 本标准适用于额定频率为 50 Hz（或 60 Hz），供电气测量仪表和电气保护装置使用的电压互感器（电磁式）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有修改单（不包括勘误内容）或修订版均不适用于本标准，但鼓励各方研究是否采用最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 311.1—1997 高压输变电设备的绝缘配合（neq IEC 60071-1:1993） GB/T 507—1986 绝缘油介电强度测定法（neq IEC 60156） GB 1207—1997 电压互感器（eqv IEC 60186:1987） GB/T 5654—1985 液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量（neq IEC 60247:1978） GB/T 7252—2001 变压器油中溶解气体分析和判断导则（neq IEC 60599:1999） GB/T 7600—1987 运行中变压器油水分含量测定法（库仑法） GB/T 11023—1989 高压开关设备六氟化硫气体密封试验方法 GB/T 11604—1989 高压电器设备无线电干扰测试方法（eqv IEC 60018:1983） GB/T 16927.1—1997 高电压试验技术 第1部分：一般试验要求（eqv IEC 60060-1:1989） GB/T 16927.2—1997 高电压试验技术 第2部分：测量系统（eqv IEC 60060-2:1994） JJG 314—1994 测量用电压互感器 3 试验条件 本章为一般试验项目的基本要求，除另有规定外均应按本章执行。 3.1 环境温度为 5℃～40℃（另有规定除外）。 3.2 试品温度与环境温度应无显著差异。 3.3 试验场所不得有明显的交流或直流外来电磁场影响。 3.4 试验应在装配完毕的产品上进行。 3.5 试验中所用的标准互感器应符合 JJG 314—1994 的要求。 3.6 试验场地应具有独立的工作接地和保护接地，并设置保护栅栏。 3.7 试品与接地体或邻近物体的距离一般应大于试品高压部分与接地部分最小空气距离的 1.5 倍。 3.8 一般试验要求及测量系统按 GB/T 16927.1 和 GB/T 16927.2 的规定执行。 4 密封性能试验 4.1 油浸式互感器 4.2 SF6 气体绝缘互感器 5 端子标志检验 6 极性试验 6.1 极性判别 6.2 极性表试验方法 7 绝缘电阻测量 8 绕组直流电阻测量 9 一次绕组的工频耐压试验和感应耐压试验 9.1 一次绕组工频耐压试验 9.2 感应耐压试验 10 一次、二次绕组段间及二次绕组的工频耐压试验及局部放电测量 11 励磁特性测量 11.1 试验线路 11.2 试验方法 12 介质损耗因数（tanδ）测量 12.1 标准环境条件 12.2 试验方法 13 误差测定 14 绝缘油性能试验 15 温升试验 16 短路承受能力试验 17 额定雷电冲击试验和操作冲击试验 18 户外式互感器的湿试验 19 截断雷电冲击试验 20 机械强度试验 21 无线电干扰试验 22 型式试验报告 23 型式试验周期和要求
