【机械行业标准(JB)】 变压器类产品机械制图补充规定

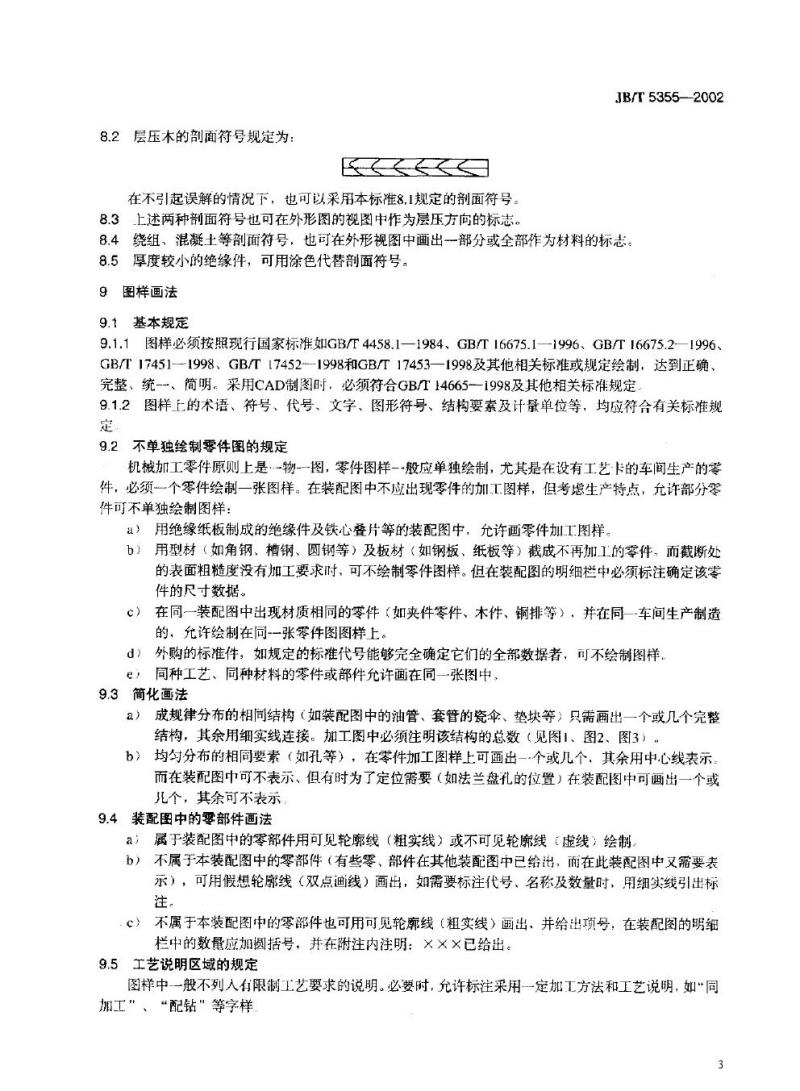

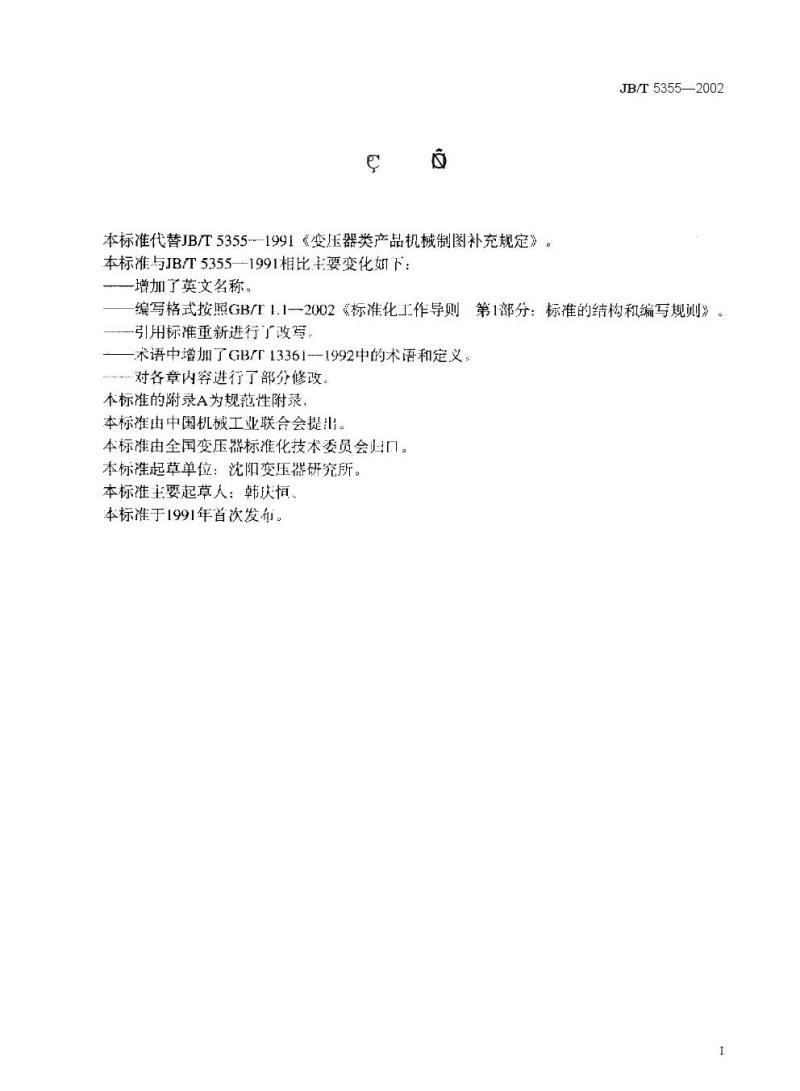

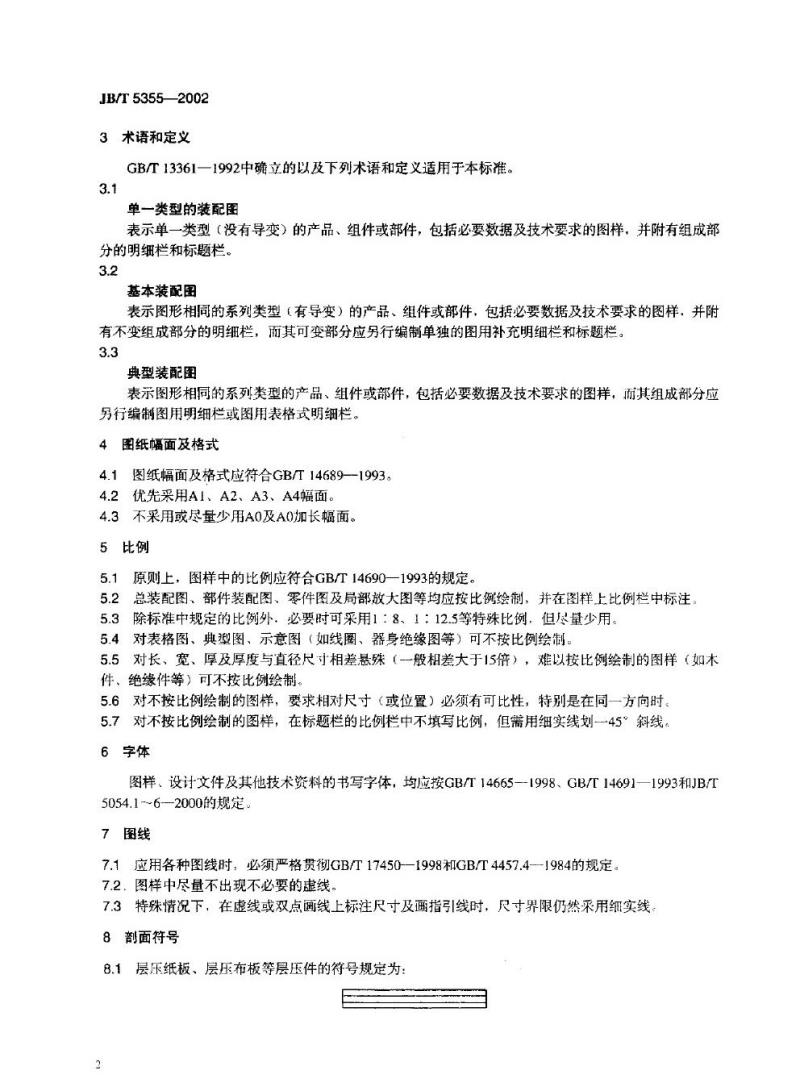

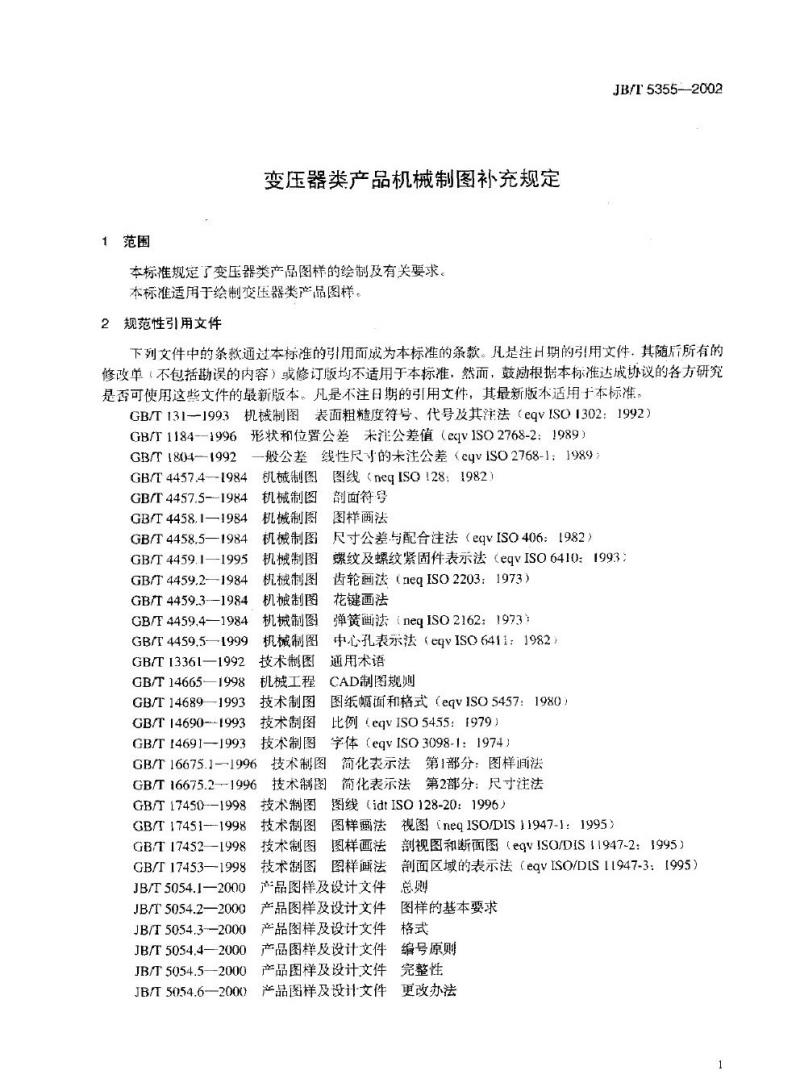

ICS 29.180 K41 JB/T 5355—2002 代替 JB/T 5355—1991 变压器类产品机械制图补充规定 本标准代替JB/T 5355—1991《变压器类产品机械制图补充规定》。与原标准相比，主要变化如下：增加了英文名称；编写格式按照GB/T 1.1—2002《标准化工作导则 第1部分：标准的结构和编写规则》进行；引用标准进行了重新整理；术语中增加了GB/T 13361—1992中的术语和定义；对各章节内容进行了部分修改。本标准附录A为规范性附录。 本标准由中国机械工业联合会提出，由全国变压器标准化技术委员会归口。起草单位为沈阳变压器研究所，主要起草人：韩庆恒。本标准于1991年首次发布。 1 范围 本标准规定了变压器类产品图样的绘制及有关要求，适用于变压器类产品图样的绘制。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡注明日期的引用文件，其后续修改单（不包括勘误内容）或修订版均不适用于本标准，但鼓励使用其最新版本。凡未注明日期的引用文件，其最新版本适用于本标准。 主要引用标准包括： GB/T 131 机械制图 表面粗糙度符号、代号及其注法 GB/T 1184 形状和位置公差 未注公差值 GB/T 1804 一般公差 线性尺寸的未注公差 GB/T 4457.4～4457.5 机械制图 GB/T 4458.1～4458.5 机械制图 GB/T 4459.1～4459.5 机械制图 GB/T 13361 术语 GB/T 14665 CAD制图规则 GB/T 14689 图纸幅面和格式 GB/T 14690 比例 GB/T 14691 字体 GB/T 16675.1～16675.2 技术制图 简化表示法 GB/T 17450～17453 技术制图 图线、图样画法等 JB/T 5054.1～5054.6 产品图样及设计文件总则、基本要求、格式、编号原则、完整性及更改办法 3 术语和定义 GB/T 13361—1992中确立的术语和定义以及下列术语适用于本标准。 3.1 单一类型的装配图 表示单一类型（无导变）的产品、组件或部件的图样，包括必要的数据及技术要求，并附有组成部分的明细栏和标题栏。 3.2 基本装配图 表示图形相同的系列类型（有导变）的产品、组件或部件的图样，包括必要的数据及技术要求，并附有不变组成部分的明细栏。
