【机械行业标准(JB)】 真空开关触头材料 基本性能试验方法

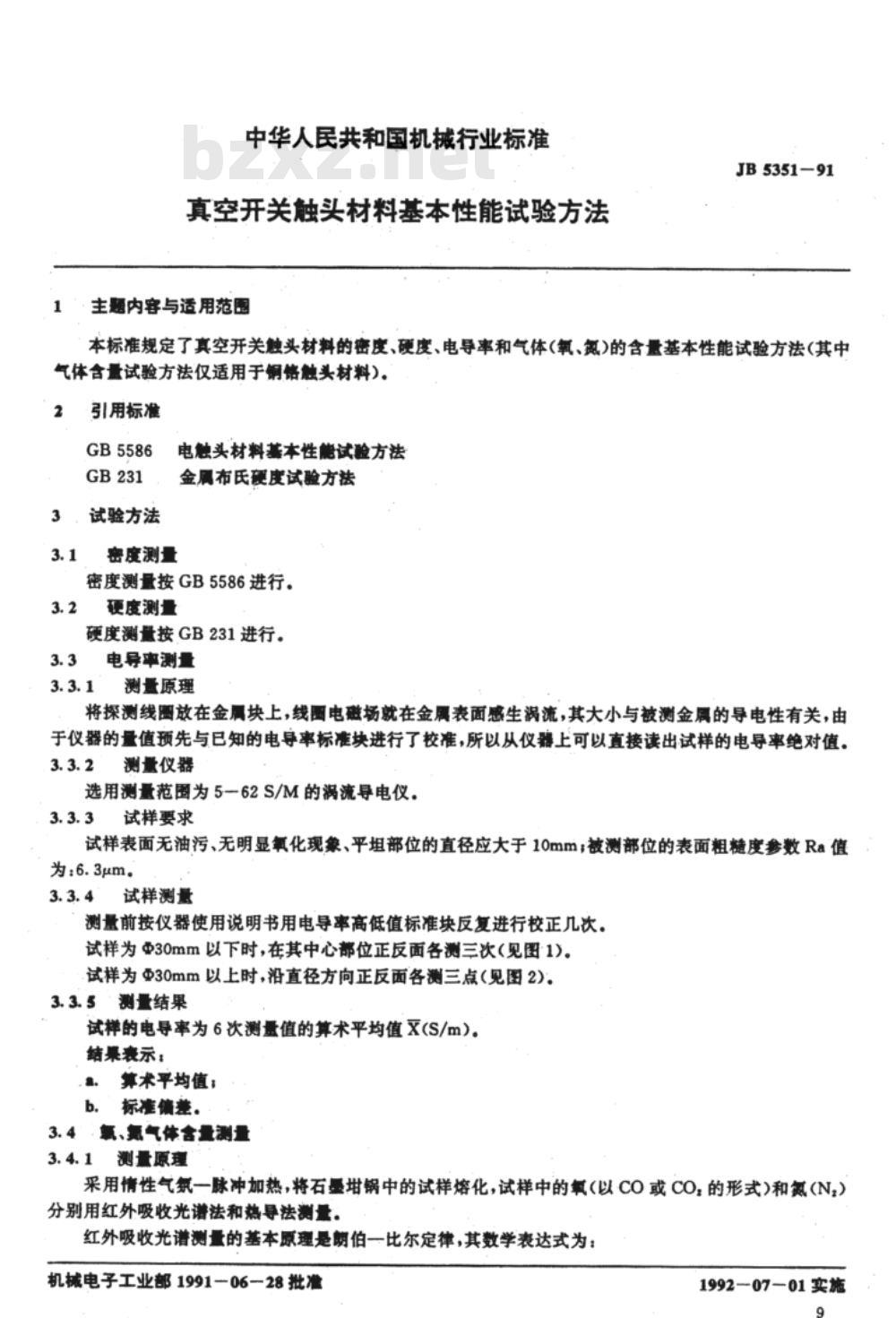

中华人民共和国机械行业标准
真空开关触头材料基本性能试验方法·主题内容与适用范围
JB5351-91
本标准规定了真空开关触头材料的密度、硬度、电导率和气体氧、氮)的含量基本性能试验方法(其中气体含量试验方法仅适用于铜铬触头材料）。2
引用标准
GB5586
试验方法
电触头材料基本性能试验方法
金属布氏硬度试验方法
密度测量
密度测量按GB5586进行。
硬度测量
硬度测量按GB231进行。
3.3电导率测量
测量原理
将探测线围放在金属块上，线围电磁场就在金属表面感生渴流，其大小与被测金属的导电性有关，由于仪器的量值预先与已知的电导率标准块进行了校准，所以从仪器上可以直接读出试样的电导率绝对值。3.3.2
测量仪器
选用测量范圈为5一62S/M的涡流导电仪。试样要求
试样表面无油污、无明显氧化现象、平坦部位的直径应大于10mm；被测部位的表面粗糙度参数Ra值为：6.3μm。
试样测量
测量前按仪器使用说明书用电导率高低值标准块反复进行校正几次。试样为Φ30mm以下时，在其中心部位正反面各测三次（见图1)。试样为Φ30mm以上时，沿直径方向正反面各测三点（见图2)。3.3.5测量结果
试样的电导率为6次测量值的算术平均值x(S/m）。结果表示：
..。算术平均值；
b.标准偏差。
3.4氧、氮气体含量测量
3.4.1测量原理
采用情性气氛一脉冲加热，将石量锅中的试样熔化，试样中的氧（以CO或CO，的形式）和氮(N,）分别用红外吸收光谱法和热导法测量。红外吸收光谱测量的基本原理是朗伯一比尔定律，其数学表达式为：机械电子工业部1991-06-28批准1992-07—01实施

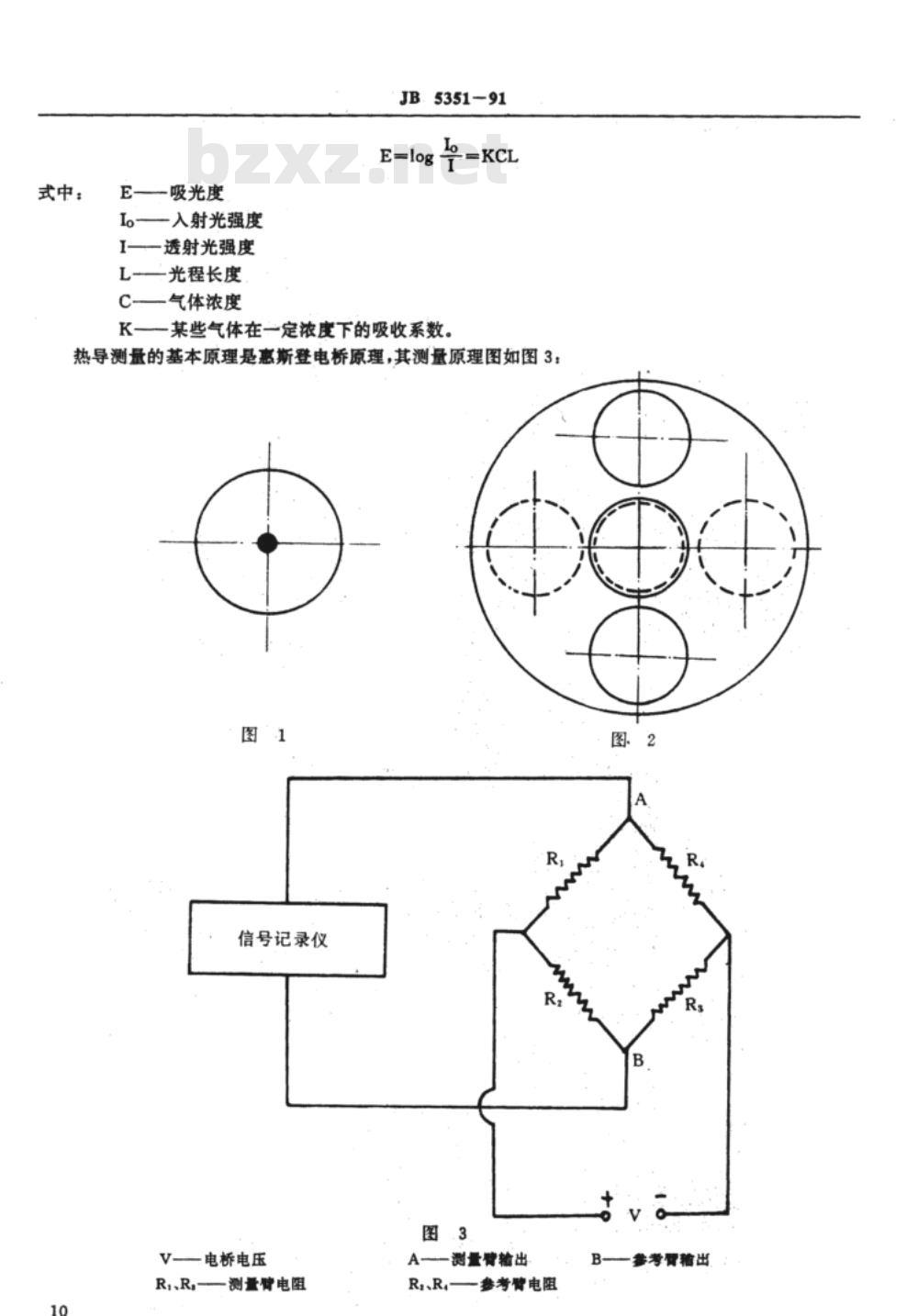

式中：Www.bzxZ.net
E—吸光度
Io——入射光强度
I一一透射光强度
L—光程长度
C-气体浓度
JB5351-91
K一一某些气体在一定浓度下的吸收系数。-KCL
热导测量的基本原理是惠斯登电桥原理，其测量原理图如图3：图
信号记录仪
V-电桥电压
R,、R,
一测量臂电阻
A测量替输出
参考臂电阻
图：2
考臂植出

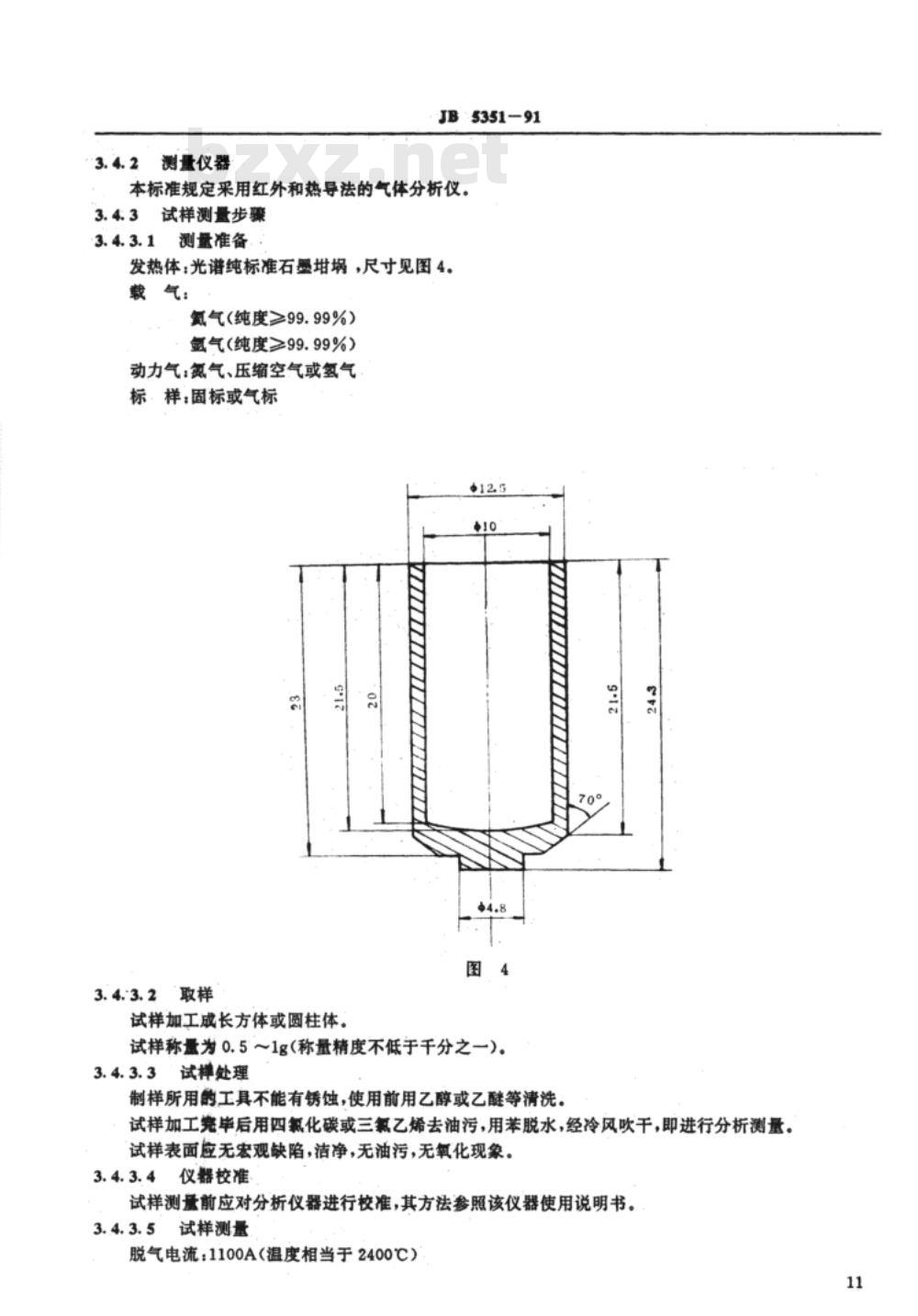

3.4.2测量仪器
JB5351-91
本标准规定采用红外和热导法的气体分析仪。3.4.3试样测量步骤
3.4.3.1测量准备
发热体：光谱纯标准石墨埚，尺寸见图4。载气：
氨气（纯度≥99.99%）
氢气（纯度≥99.99%）
动力气：氮气、压缩空气或氢气标，样：固标或气标
3.4.3.2取样
试样加工成长方体或圆柱体。
试样称量为0.5～1g（称量精度不低于千分之一）。3.4.3.3试样处理
制样所用的工具不能有锈蚀，使用前用乙醇或乙醛等清洗。试样加工宪毕后用四氟化碳或三氯乙烯去油污，用苯脱水，经冷风吹干，即进行分析测量。试样表面应无宏观缺陷，洁净，无油污，无氧化现象。3.4.3.4仪器校准
试样测量前应对分析仪器进行校准，其方法参照该仪器使用说明书。3.4.3.5试样测量
脱气电流：1100A（温度相当于2400℃）11
5351-91

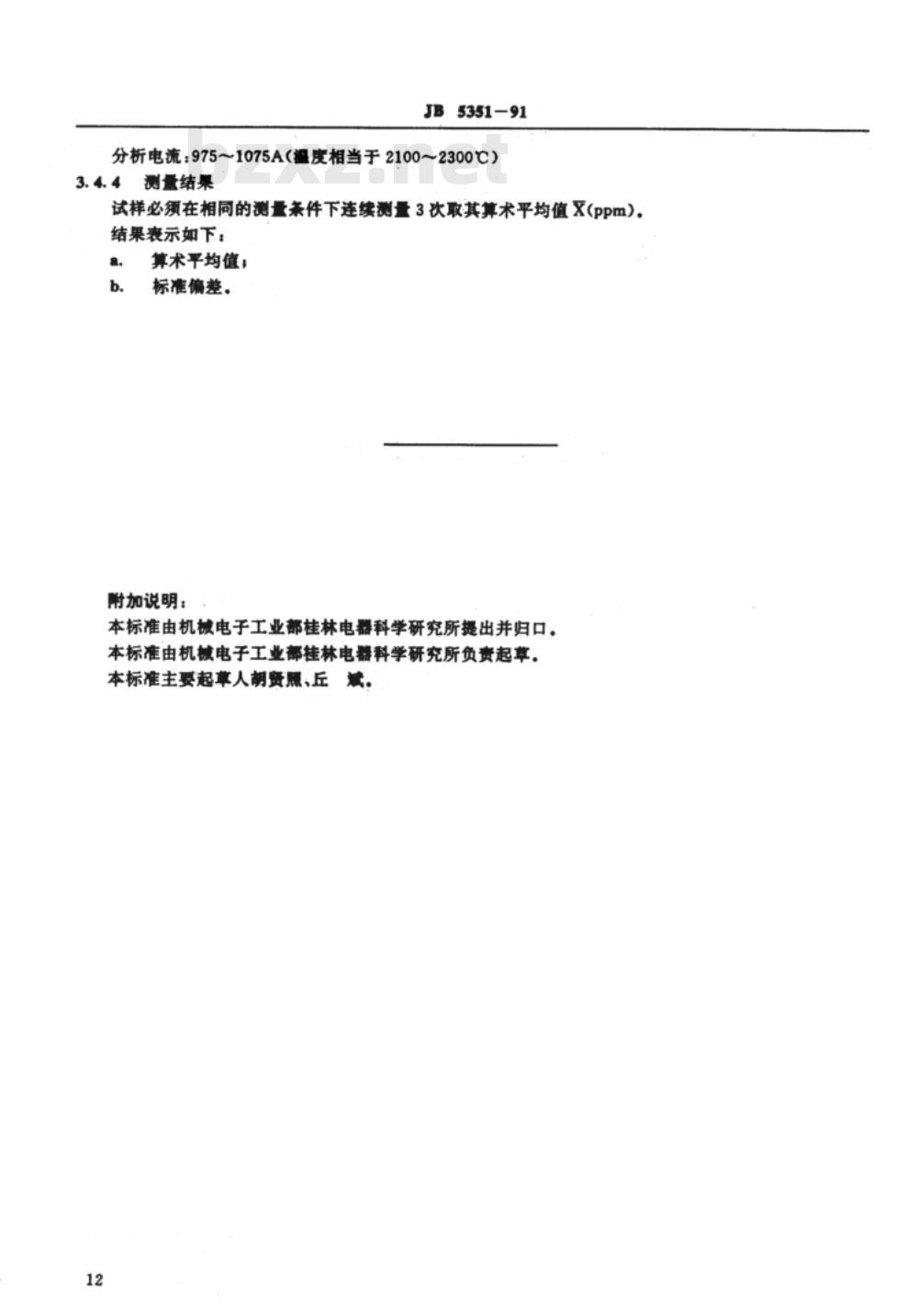

分析电流：975～1075A（温度相当于2100～2300℃）3.4.4测量结果
试样必须在相同的测量条件下连续测量3次取其算术平均值X(ppm)。结果表示如下：
算术平均值；
标准偏差。
附加说明：
本标准由机械电子工业都桂林电器科学研究所提出并归口。本标准由机械电子工业部挂林电器科学研究所负责起草。本标准主要起草人胡贤、丘斌，12
