【机械行业标准(JB)】 冲槽机 基本参数

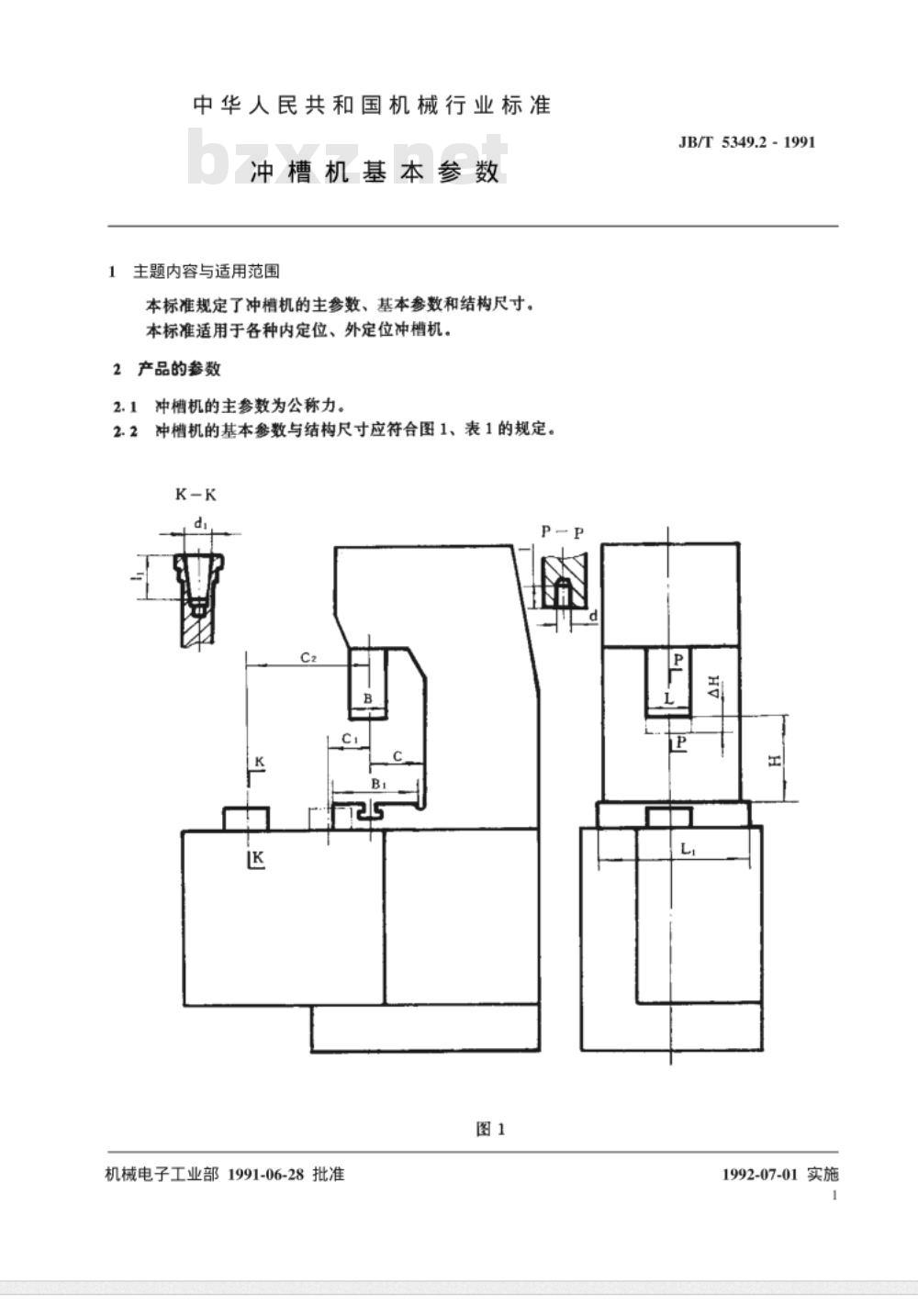

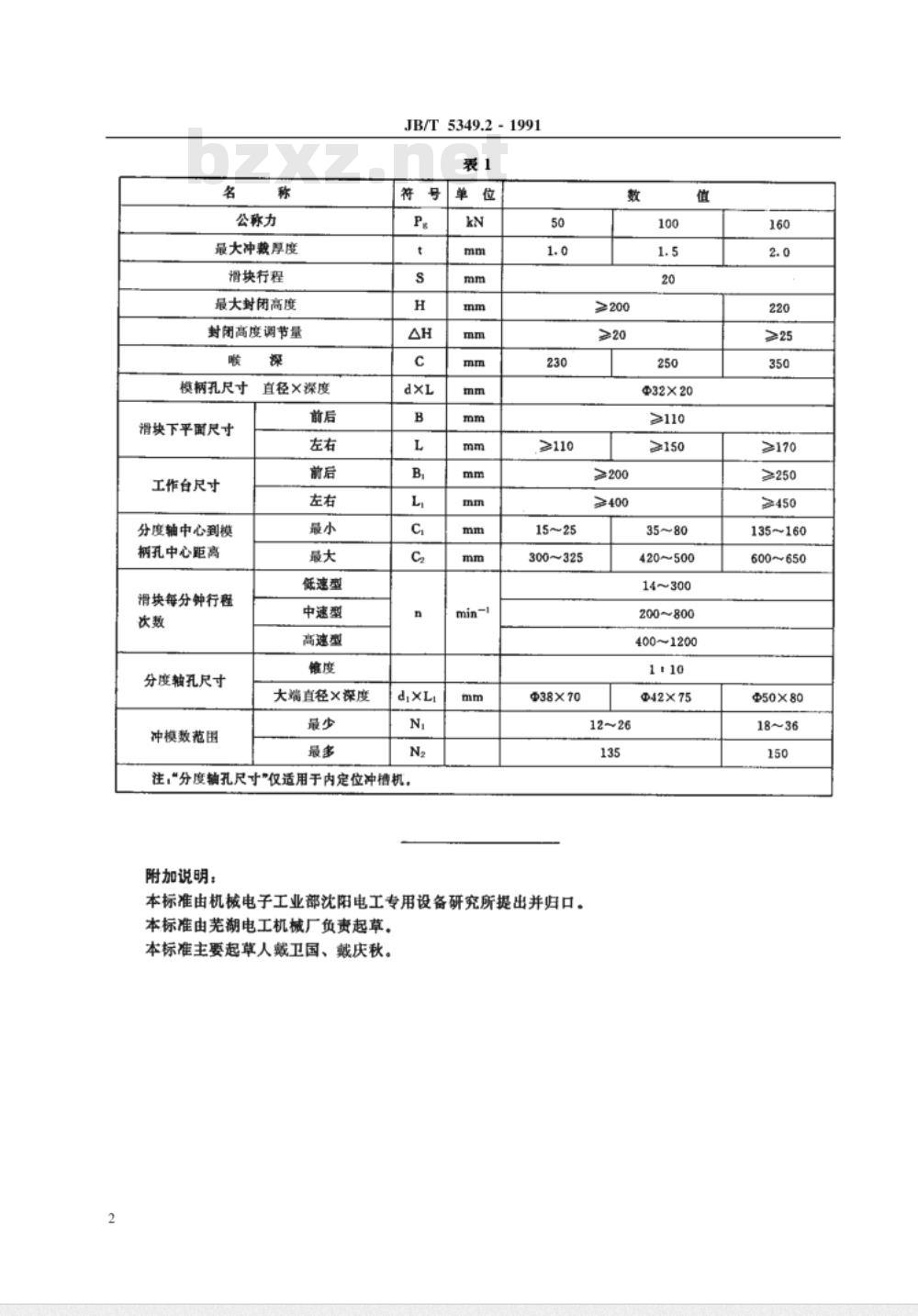

中华人民共和国机械行业标准 冲槽机基本参数 标准编号：JB/T 5349.2—1991 1 主题内容与适用范围 本标准规定了冲槽机的主参数、基本参数和结构尺寸。本标准适用于各种内定位、外定位冲槽机。 2 产品的参数 2.1 冲槽机的主参数为公称力。 2.2 冲槽机的基本参数与结构尺寸应符合图1和表1的规定。 图1为冲槽机结构示意图。 表1 冲槽机基本参数与结构尺寸 名称及对应符号、单位如下： 公称力（P），单位：kN 最大冲孔厚度（t），单位：mm 滑块行程（s），单位：mm 最大封闭高度（H），单位：mm 封闭高度调节量（ΔH），单位：mm 喉深（c），单位：mm 模柄孔尺寸（d×L），单位：mm 滑块下平面尺寸（B×L），单位：mm 工作台尺寸（B₁×L₁），单位：mm 分度轴中心到模柄孔中心距离（c₁），单位：mm 滑块每分钟行程次数（n），单位：min⁻¹（分为低速型、中速型、高速型） 分度轴孔尺寸（d₂×L₂），单位：mm 冲模数范围（N₁～N₂） 说明：分度轴孔尺寸仅适用于内定位冲槽机。 典型参数范围示例： 公称力：50kN、100kN、135kN等 最大冲孔厚度：1.0mm、1.5mm、2.0mm等 滑块行程：20mm～250mm 最大封闭高度：230mm以上 封闭高度调节量：15mm～25mm 喉深：300mm～350mm以上 滑块行程次数：低速型约200次/min以上，中速型400～800次/min，高速型400～1200次/min 模柄孔尺寸示例：Φ32×20、Φ38×70、Φ42×75、Φ50×80等 冲模数范围：12～36 锥度：1:10 附加说明： 本标准由机械电子工业部提出并归口，由沈阳电工专用设备研究所负责技术归口管理。 本标准由相关制造企业负责起草。
