【机械行业标准(JB)】 串联电抗器

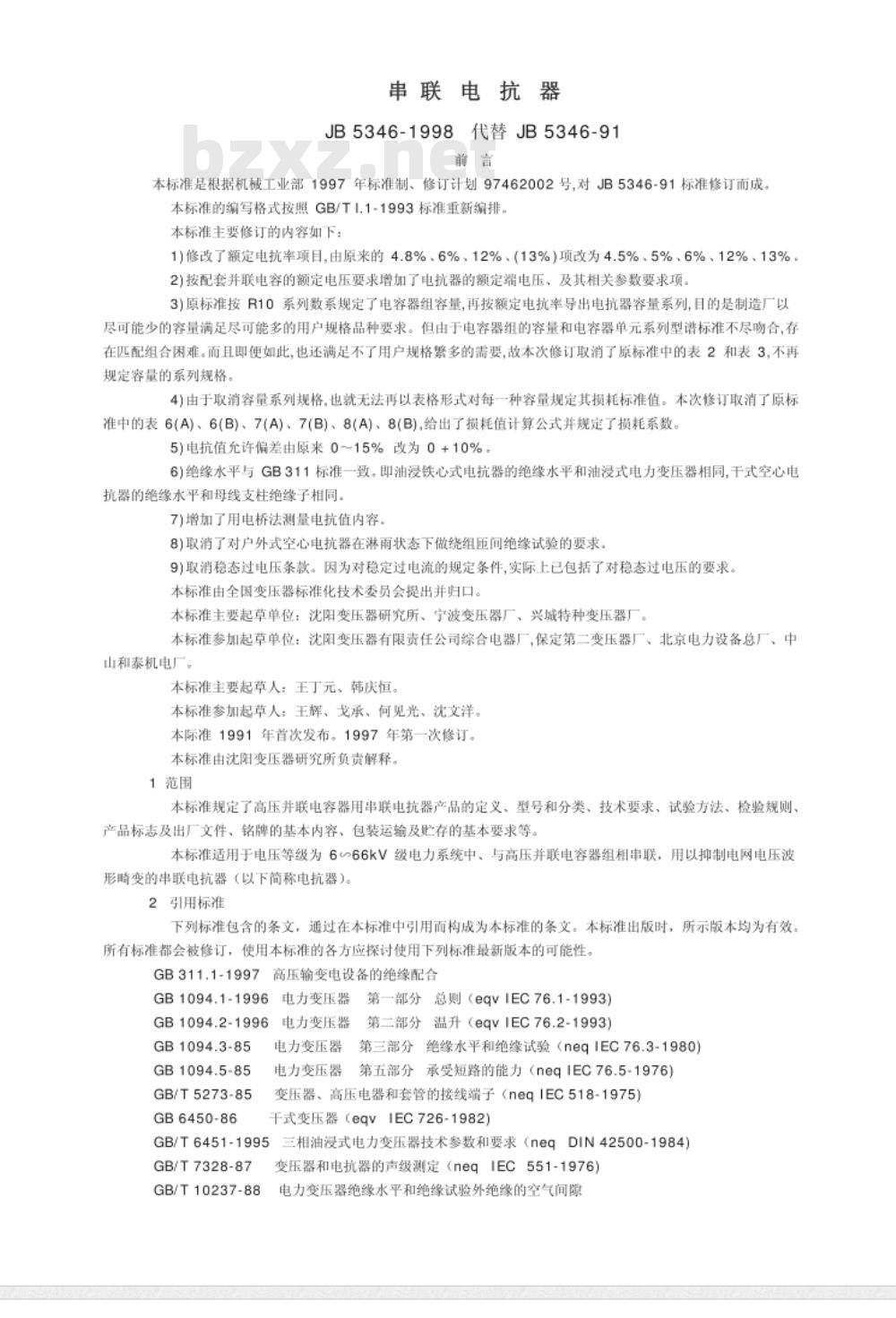

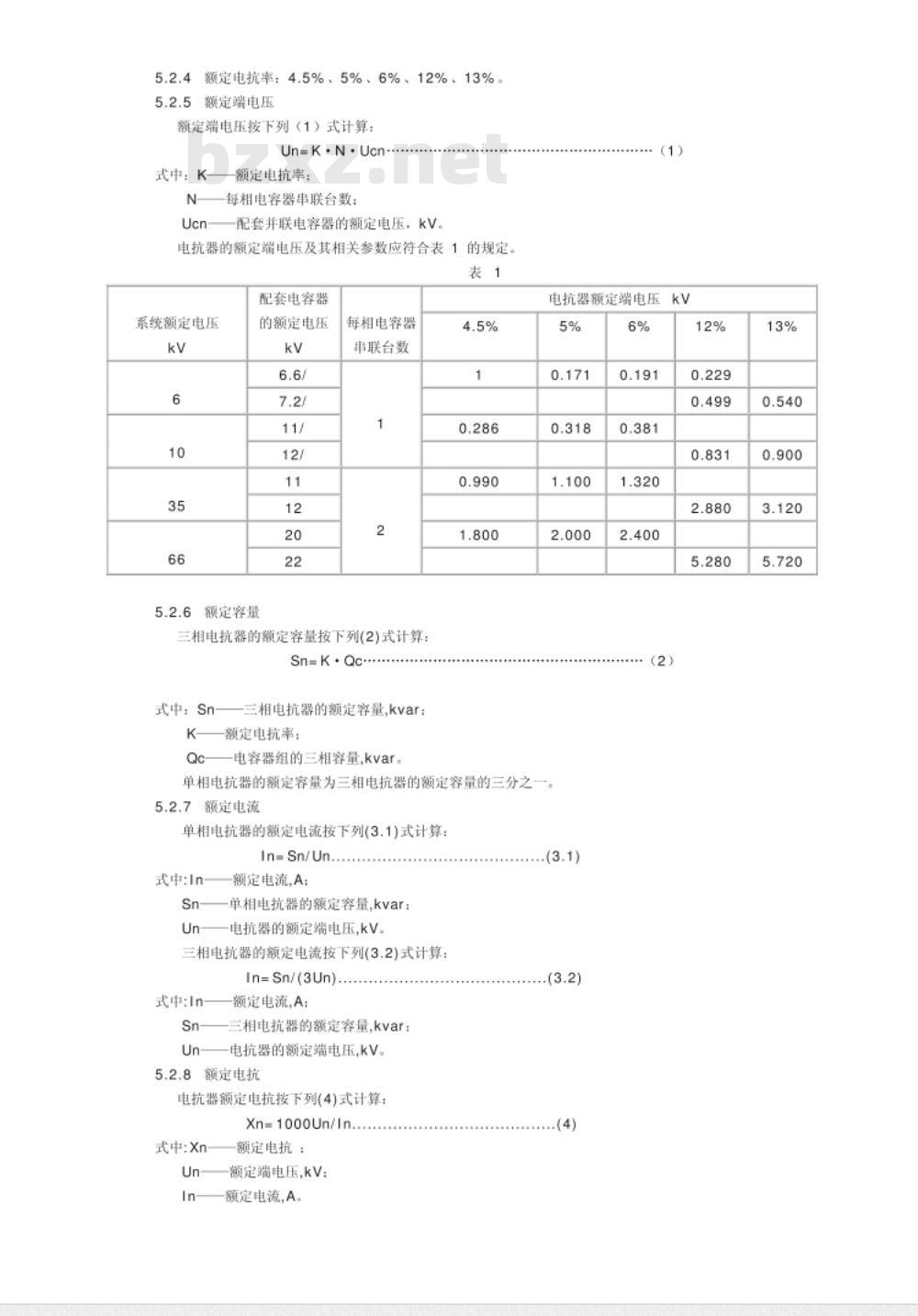

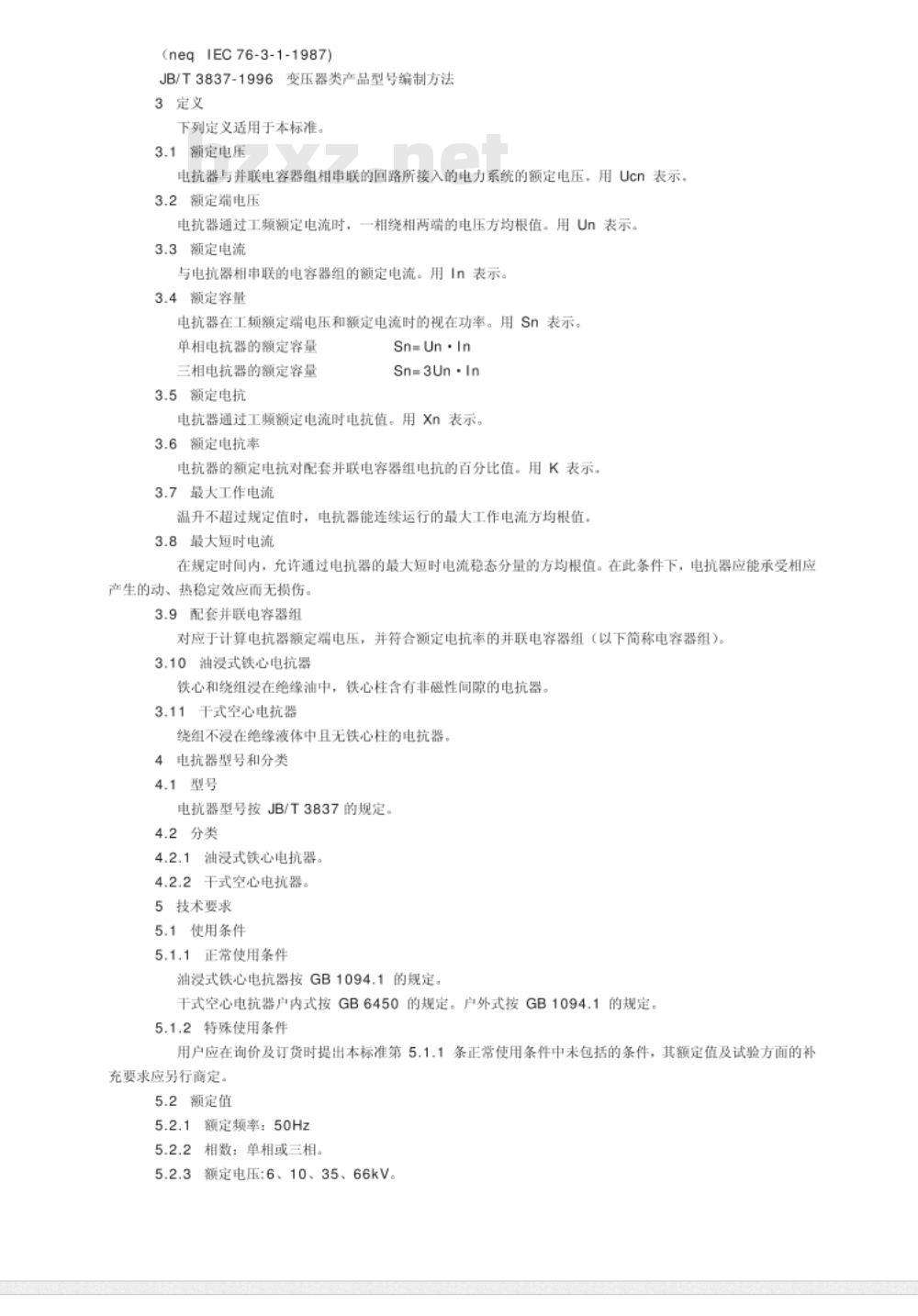

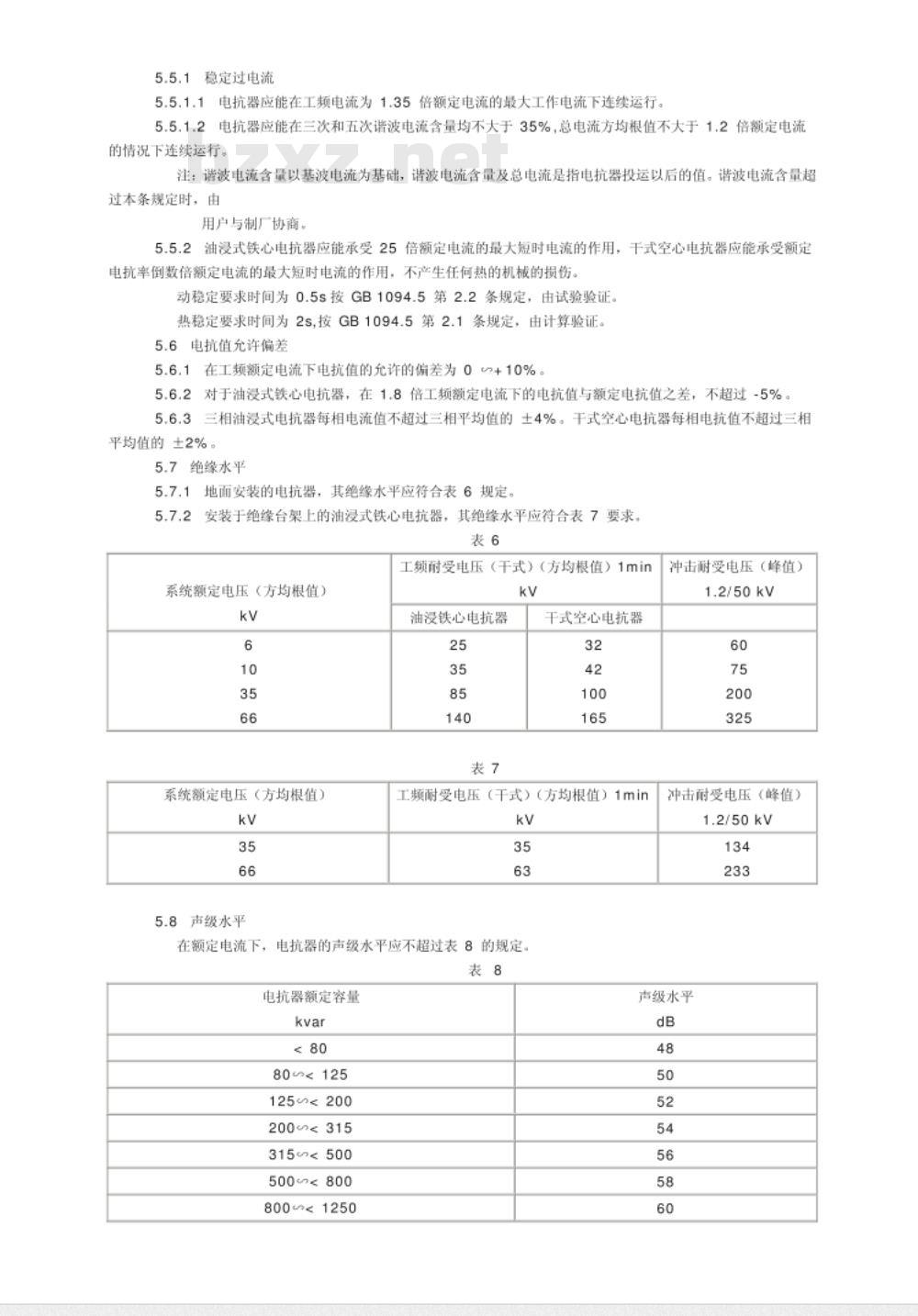

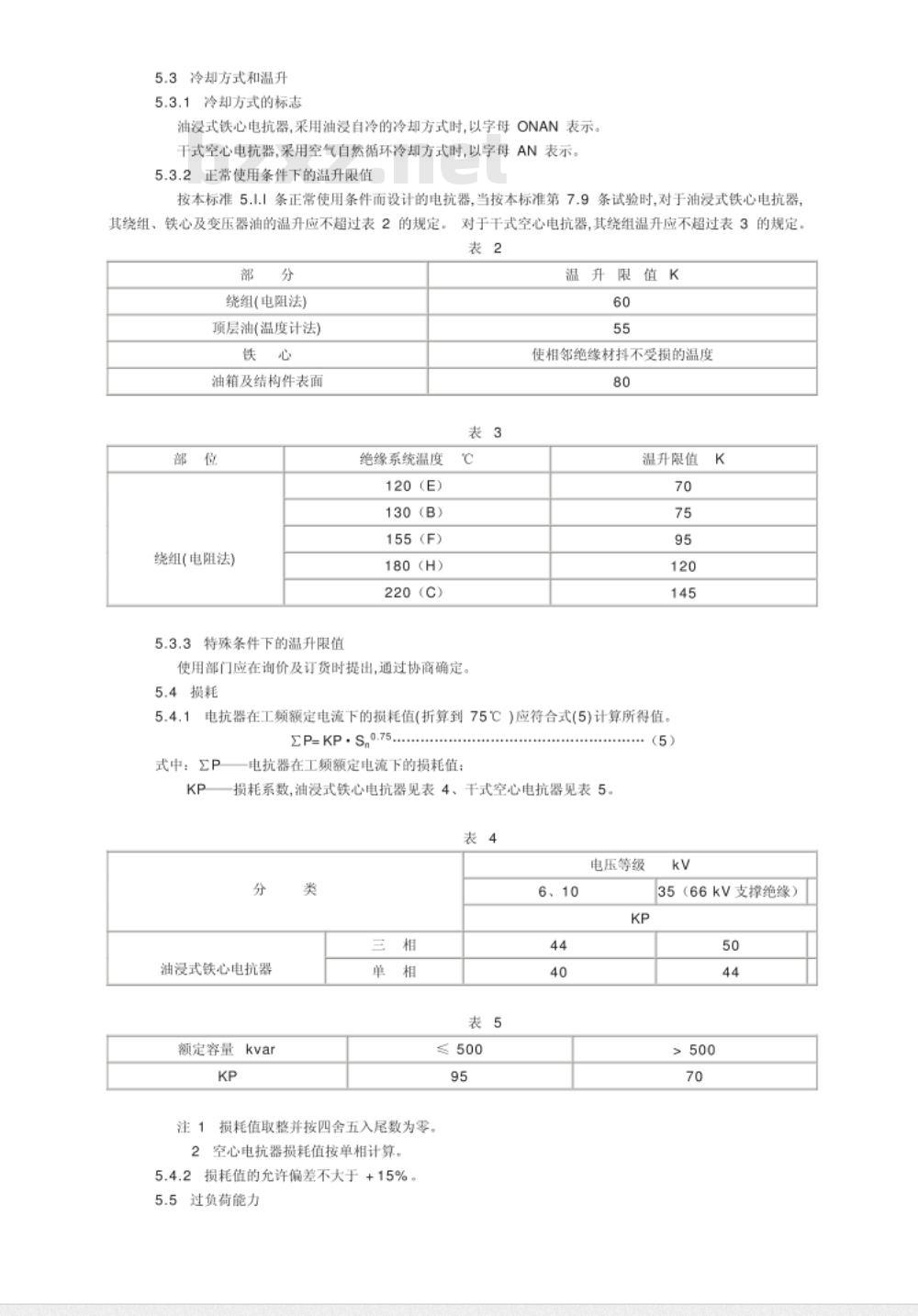

中华人民共和国机械行业标准 JB5346-1998 串联电抗器 代替 JB5346-91 前言 本标准根据机械工业部1997年标准制修订计划（97462002号）对JB5346-91进行修订，并按GB/T 1.1-1993的编写格式重新编排。 本次修订的主要内容如下： 1）额定电抗率由原4.8%、6%、12%、13%修改为4.5%、5%、6%、12%、13%； 2）根据配套并联电容器的额定电压要求，增加了电抗器额定端电压及相关参数； 3）取消原标准中容量系列规格（表2、表3），不再规定容量系列； 4）取消原标准中损耗标准表（表6、表7、表8），改为采用损耗计算公式并规定损耗系数； 5）电抗值允许偏差由0～15%改为0～+10%； 6）绝缘水平与GB311标准一致：油浸式电抗器与油浸式电力变压器相同，干式空心电抗器与母线支柱绝缘子相同； 7）增加电桥法测量电抗值内容； 8）取消户外式空心电抗器淋雨状态下匝间绝缘试验要求； 9）取消稳态过电压条款。 本标准由全国变压器标准化技术委员会提出并归口。 主要起草单位：沈阳变压器研究所、宁波变压器厂、兴城特种变压器厂。 参加起草单位：沈阳变压器有限责任公司综合电器厂、保定第二变压器厂、北京电力设备总厂、中山和泰机电厂。 主要起草人：王丁元、韩庆恒；参加起草人：王辉、戈承、何见光、沈文洋。 本标准于1991年首次发布，1997年第一次修订，由沈阳变压器研究所负责解释。 1 范围 本标准规定了高压并联电容器用串联电抗器的定义、型号和分类、技术要求、试验方法、检验规则、产品标志及出厂文件、铭牌基本内容，以及包装、运输和贮存的基本要求。 本标准适用于电压等级为6～66kV电力系统中，与高压并联电容器组串联，用以抑制电网电压波形畸变的串联电抗器（以下简称电抗器）。 2 引用标准 下列标准所包含的条文，通过引用构成本标准的条文。本标准出版时，所示版本均为有效，使用本标准的各方应采用最新版本。 GB 311.1-1997 高压输变电设备的绝缘配合 第一部分：总则 GB 1094.1-1996 电力变压器 GB 1094.2-1996 电力变压器 第二部分：温升 GB 1094.3-1985 电力变压器 第三部分：绝缘水平和绝缘试验 GB 1094.5-1985 电力变压器 第五部分：承受短路的能力 GB/T 5273-1985 变压器、高压电器和套管的接线端子 GB 6450-1986 干式变压器 GB/T 6451-1995 三相油浸式电力变压器技术参数和要求 GB/T 7328-1987 变压器和电抗器的声级测定 GB/T 10237-1988 电力变压器绝缘水平和绝缘试验外绝缘的空气间隙 JB/T 3837-1996 变压器类产品型号编制方法 3 定义 下列定义适用于本标准。 3.1 额定电压（Ucn） 电抗器与并联电容器组串联的回路所接入电力系统的额定电压。 3.2 额定端电压（Un） 电抗器通过工频额定电流时，一相绕组两端电压的方均根值。 3.3 额定电流（In） 与电抗器串联的电容器组的额定电流。 3.4 额定容量（Sn） 电抗器在工频额定端电压和额定电流下的视在功率。 单相电抗器：Sn = Un × In 三相电抗器：Sn = 3Un × In 3.5 额定电抗（Xn） 电抗器在通过工频额定电流时的电抗值。 3.6 额定电抗率（K） 电抗器额定电抗与配套并联电容器组电抗的百分比值。 3.7 最大工作电流 在温升不超过规定值条件下，电抗器可长期运行的最大电流有效值。 3.8 最大短时电流 在规定时间内允许通过电抗器的最大短时电流有效值。在此条件下，电抗器应能承受相应的动稳定和热稳定效应而不发生损伤。
