【机械行业标准(JB)】 电动自攻螺丝刀

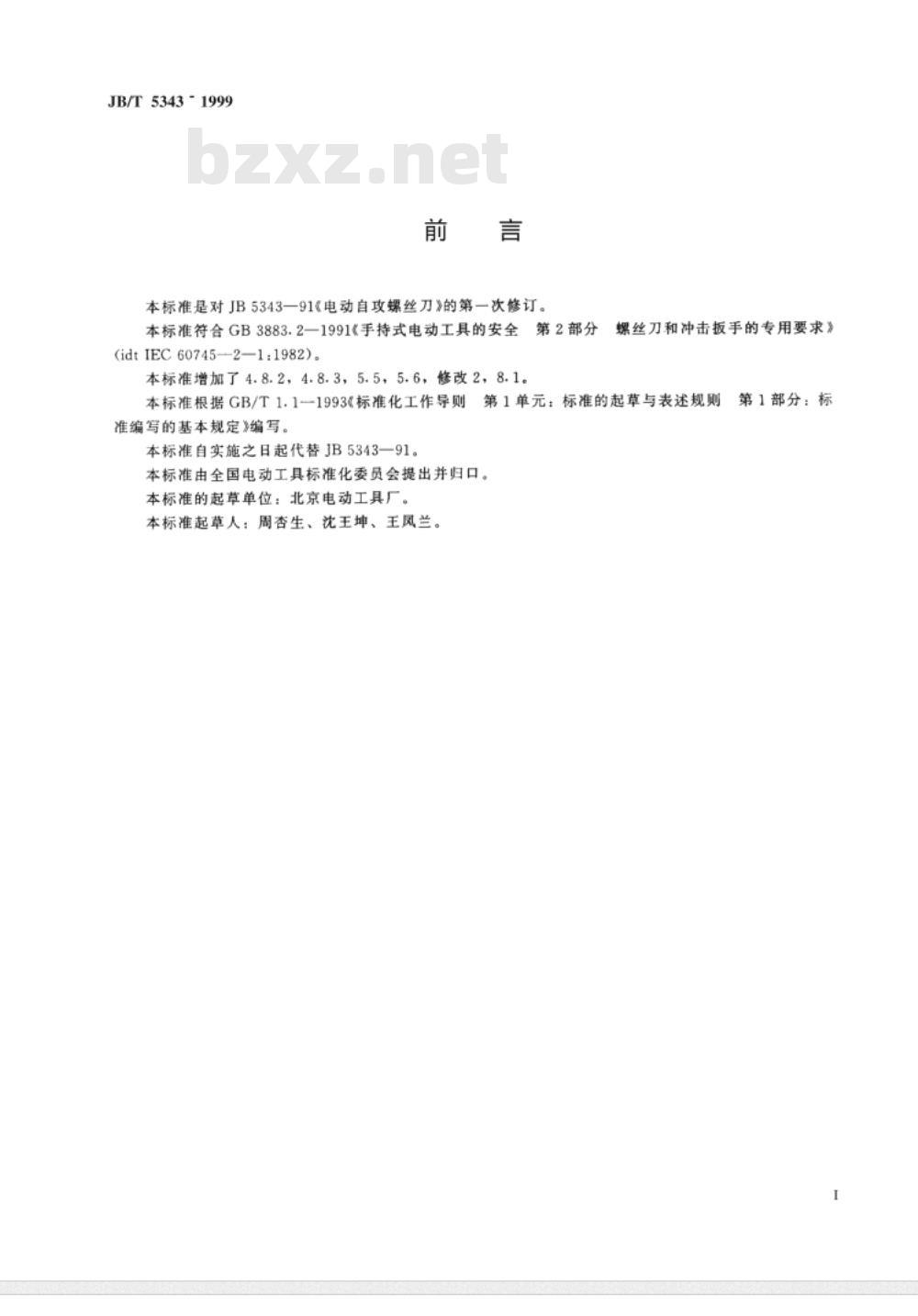

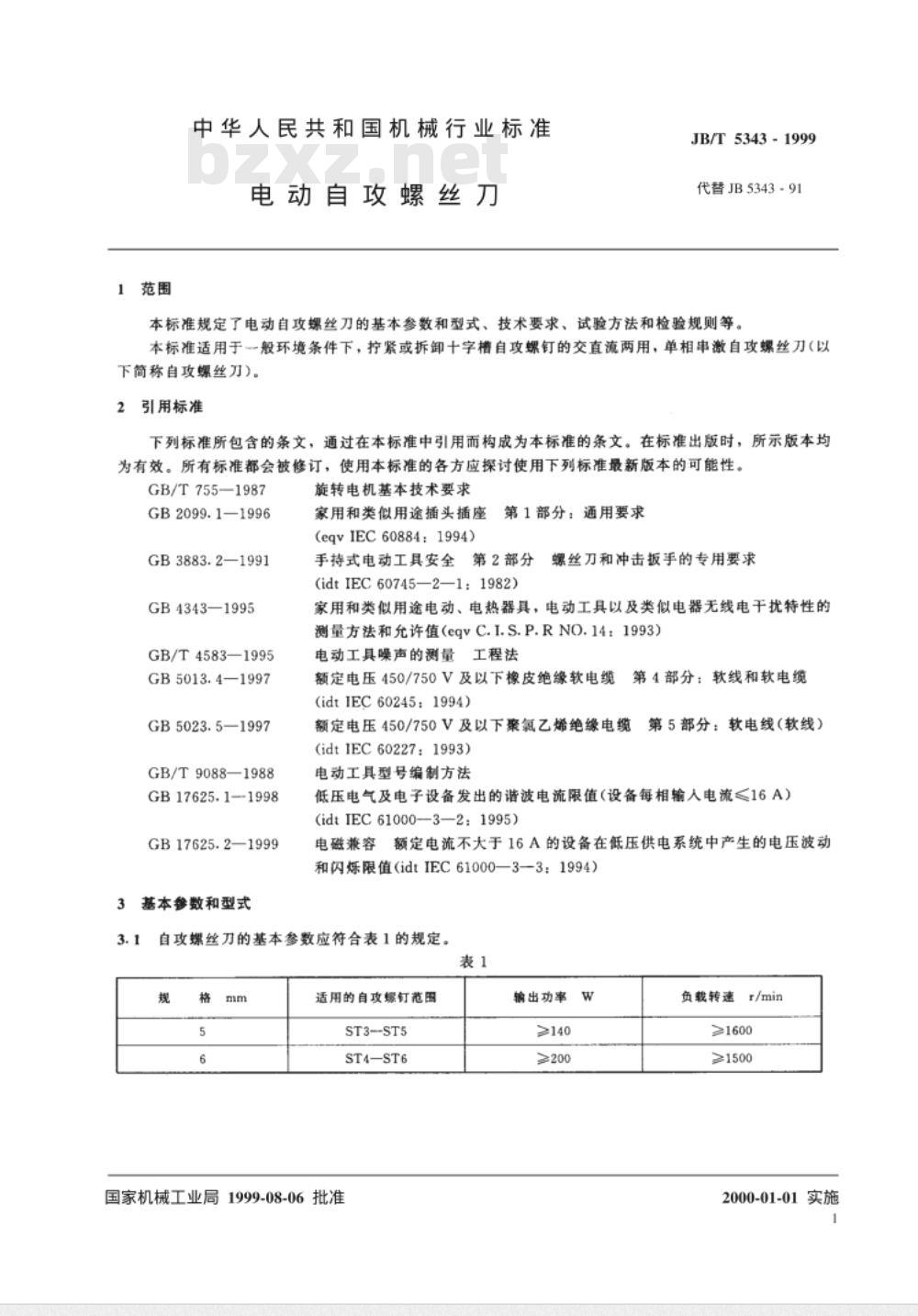

JB/T 5343-1999 中华人民共和国机械行业标准 电动自攻螺丝刀 发布：1999-08-06 实施：2000-01-01 发布单位：国家机械工业局 前言 本标准是对JB 5343—91《电动自攻螺丝刀》的第一次修订。本标准符合GB 3883.2—1991《手持式电动工具的安全 第2部分：螺丝刀和冲击扳手的专用要求》（idt IEC 60745-2-1:1982）。 本标准增加了4.8.2、4.8.3、5.5、5.6条内容，并对第2章、第8.1条进行了修改。本标准根据GB/T 1.1—1993《标准化工作导则 第1单元：标准的起草与表述规则 第1部分：标准编写的基本规定》编写。 本标准自实施之日起代替JB 5343—91。本标准由全国电动工具标准化委员会提出并归口。 本标准起草单位：北京电动工具厂。 本标准起草人：周杏生、沈王坤、王凤兰。 1 范围 本标准规定了电动自攻螺丝刀的基本参数和型式、技术要求、试验方法及检验规则等内容。 本标准适用于一般环境条件下，用于拧紧或拆卸十字槽自攻螺钉的交直流两用单相串激自攻螺丝刀（以下简称自攻螺丝刀）。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。引用标准在出版时均为有效版本，使用时应优先采用最新版本。 主要引用标准如下： GB/T 755—1987 旋转电机基本技术要求 GB 2099.1—1996 家用和类似用途插头插座 第1部分：通用要求 GB 3883.2—1991 手持式电动工具的安全 第2部分：专用要求 GB 4343—1995 电动工具无线电干扰特性的测量方法和限值 GB/T 4583—1995 电动工具噪声测量方法（工程法） GB 5013.4—1997 额定电压450/750V及以下橡皮绝缘软电缆 第4部分：软线和软电缆 GB 5023.5—1997 额定电压450/750V及以下聚氯乙烯绝缘电缆 第5部分：软电线 GB/T 9088—1988 电动工具型号编制方法 GB 17625.1—1998 谐波电流限值（设备每相输入电流≤16A） GB 17625.2—1999 电压波动和闪烁限值 3 基本参数和型式 3.1 自攻螺丝刀的基本参数应符合下列规定： 规格：5、6（mm） 适用自攻螺钉范围： - 规格5：ST3～ST5 - 规格6：ST4～ST6 输出功率： - 规格5：≥140 W - 规格6：≥200 W 负载转速： - 规格5：≥1600 r/min - 规格6：≥1500 r/min 3.2 自攻螺丝刀的型号应符合GB/T 9088的规定，其含义如下： - 装配作业类（大类代号） - 电源类别代号 - 自攻螺丝刀（品名代号） - 设计单位代号 - 设计序号（用阿拉伯数字表示） - 最大拧紧或拆卸螺钉直径（规格代号） 4 技术要求 4.1 一般要求 4.1.1 自攻螺丝刀应按经规定程序批准的图样和技术文件制造。 4.1.2 自攻螺丝刀应能在下列环境条件下正常运行： - 海拔不超过1000 m； - 环境温度不超过40℃； - 空气相对湿度不超过90%（25℃）。 4.1.3 电源条件： - 交直流两用自攻螺丝刀应能在直流电源及频率为额定值的单相交流电源下正常运行； - 单相串激自攻螺丝刀应能在频率为额定值的单相交流电源下正常运行。 4.1.4 额定电压和频率： - 交流额定电压：220 V、42 V、36 V； - 直流额定电压：220 V； - 交流额定频率：50 Hz。 4.2 安全要求 4.2.1 自攻螺丝刀的安全要求，除本标准补充或提高的条款外，应符合GB 3883.2的规定。 4.2.2 改变螺丝刀旋转方向的开关应设置明显标志。 4.2.3 当离合器调至最大力矩并拧紧最大规格螺钉时，工具手柄结构应保证操作者能够可靠握持。 4.2.4 自攻螺丝刀应配备可靠的离合器结构，以保证安全和使用性能。
