【机械行业标准(JB)】 蓄电池车辆用直流电动机 基本技术条件

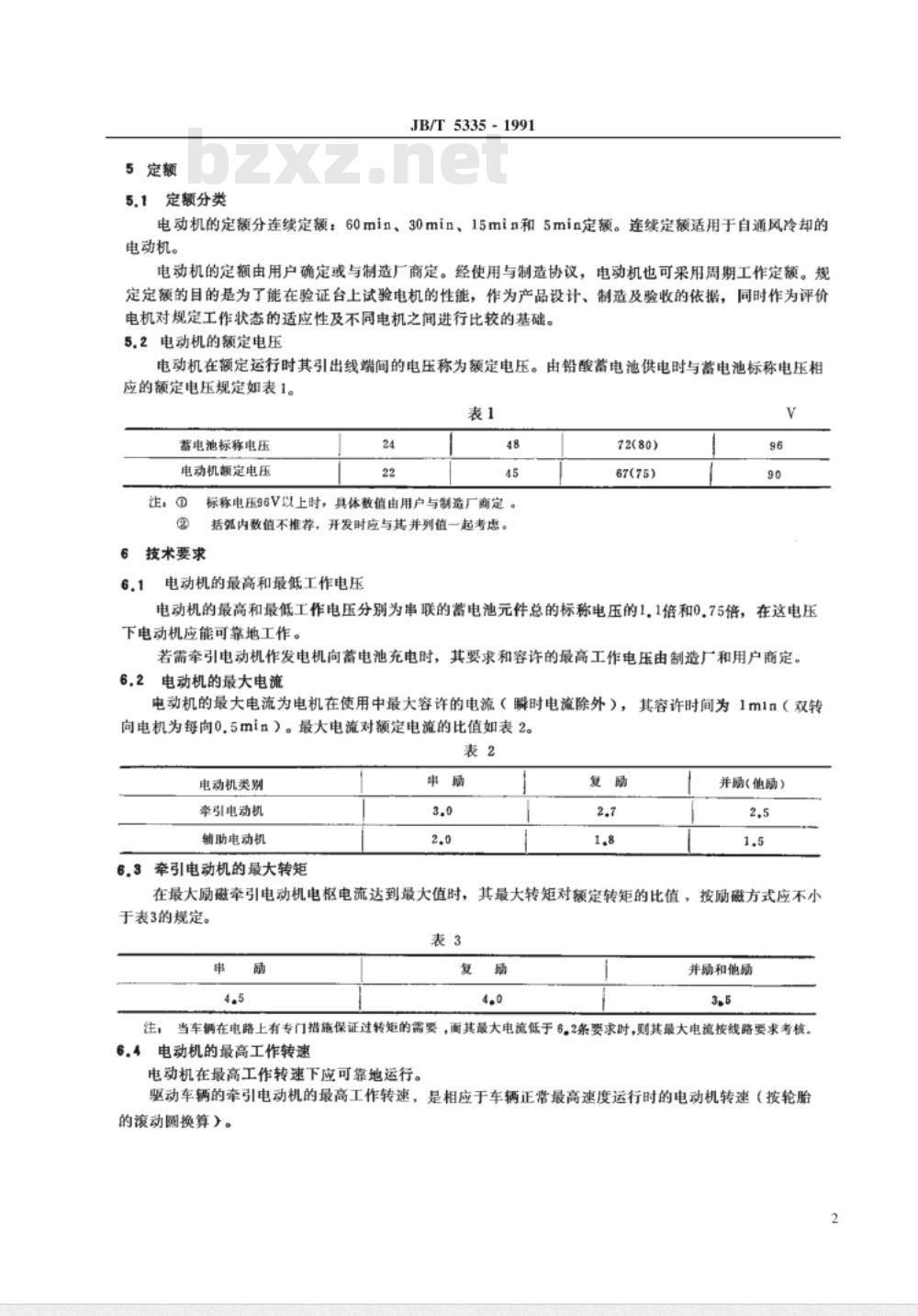

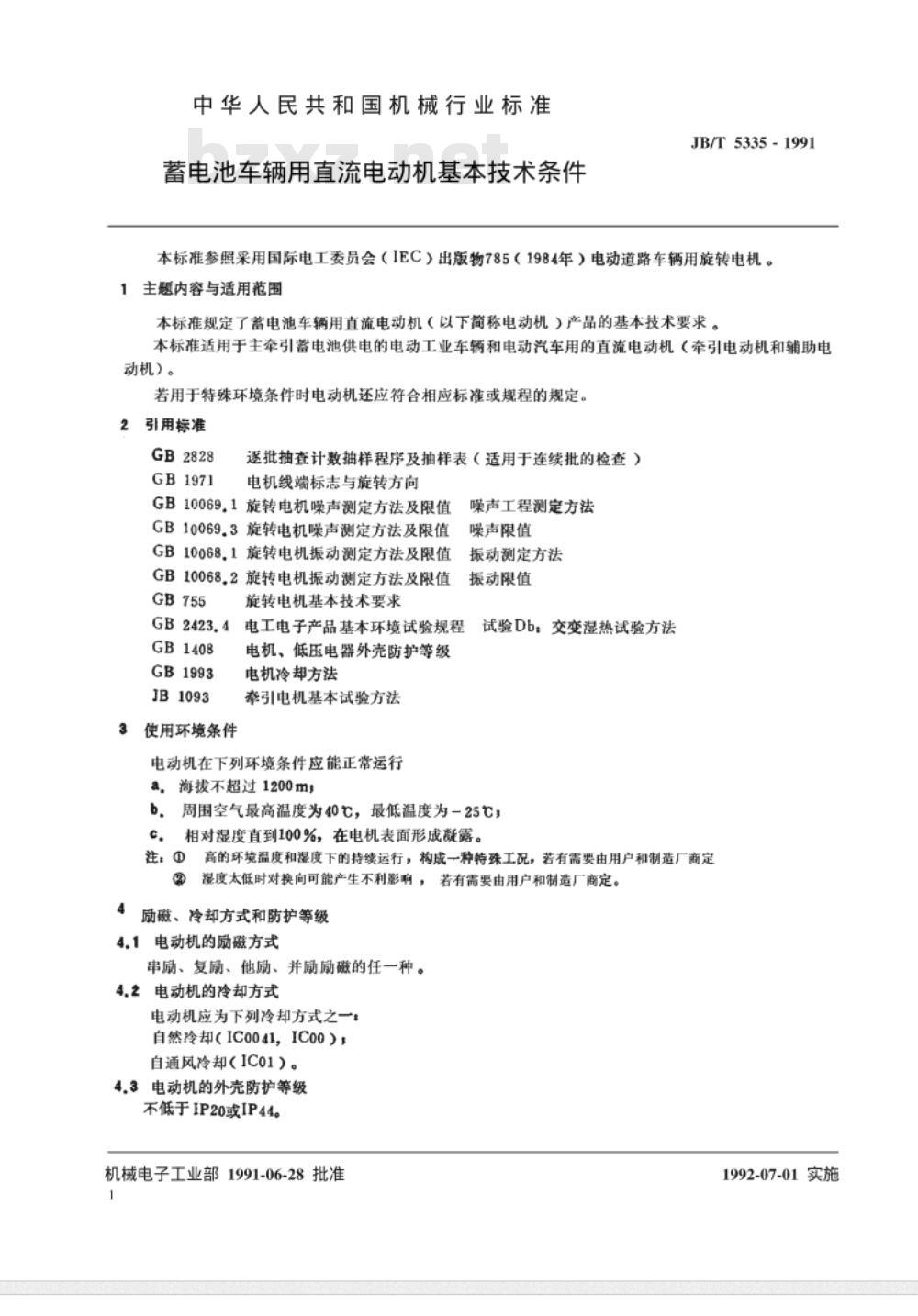

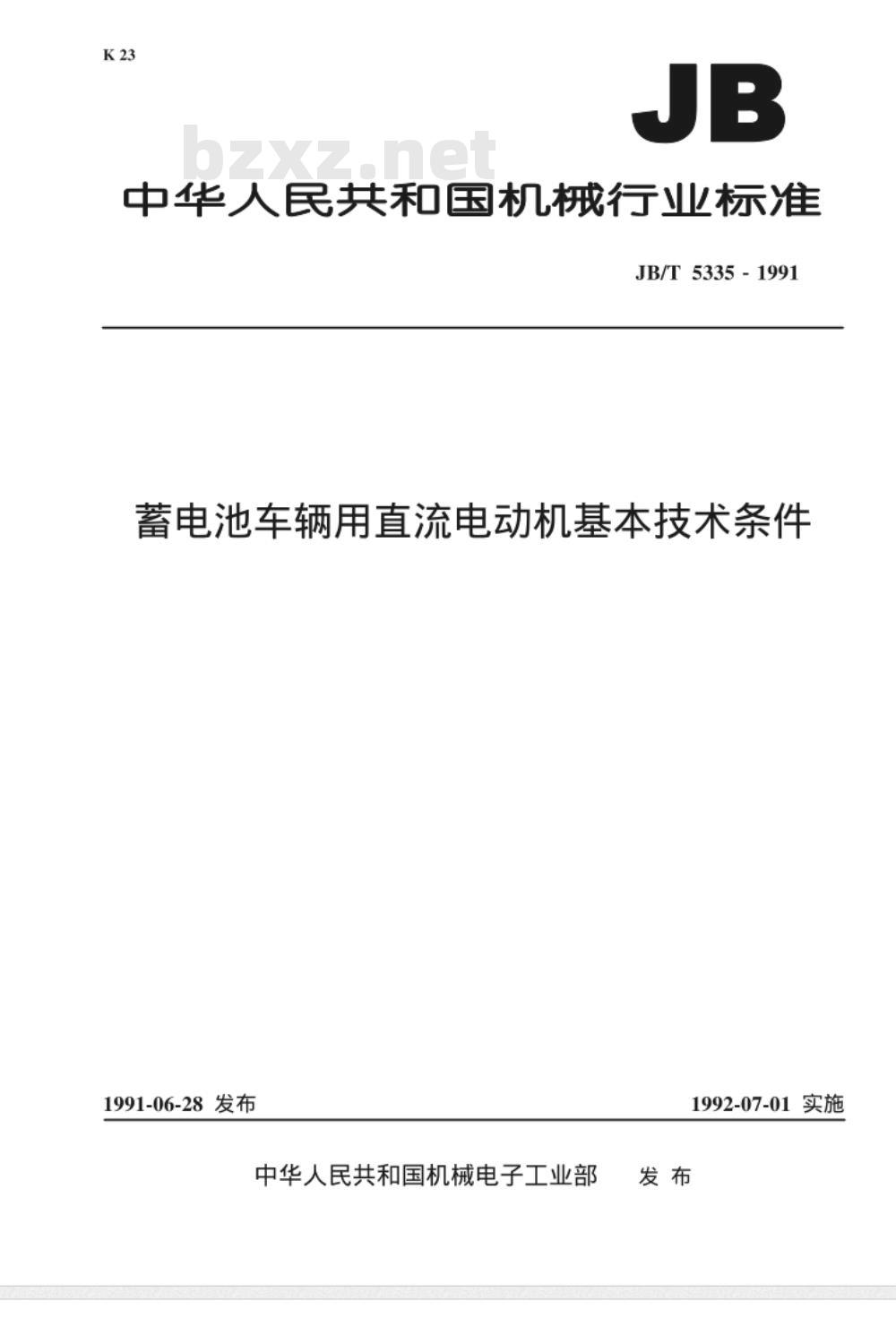

中华人民共和国机械行业标准 JB/T 5335-1991 蓄电池车辆用直流电动机基本技术条件 1991-06-28发布 中华人民共和国机械电子工业部发布 1992-07-01实施 本标准参照国际电工委员会（IEC）出版物785（1984年）《电动道路车辆用旋转电机》。 1 主题内容与适用范围 本标准规定了蓄电池车辆用直流电动机（以下简称电动机）产品的基本技术要求，适用于主牵引蓄电池供电的电动工业车辆和电动汽车用直流电动机（包括牵引电动机和辅助电动机）。若用于特殊环境条件，电动机还应符合相应标准或规程的规定。 2 规范性引用文件 GB 2828 逐批抽查计数抽样程序及抽样表（适用于连续批的检查） GB 1971 电机线端标志与旋转方向 GB 10069.1 旋转电机噪声测定方法及限值 GB 10069.3 旋转电机噪声测定方法及限值 GB 10068.1 旋转电机振动测定方法及限值 GB 10068.2 旋转电机振动测定方法及限值 GB 755 旋转电机基本技术要求 GB 2423.4 电工电子产品基本环境试验规程 GB 1408 电机、低压电器外壳防护等级 GB 1993 电机冷却方法 JB 1093 牵引电机基本试验方法 3 使用环境条件 电动机应能在下列环境条件下正常运行： a) 海拔不超过1200 m； b) 周围空气温度最高为40℃，最低为-25℃； c) 相对湿度可达100%，在电机表面可能形成凝露。高温高湿环境下的持续运行构成特殊工况，由用户和制造厂商确定具体要求。低湿环境可能影响换向性能。 4 技术要求 4.1 励磁方式 电动机的励磁方式可为串励、复励、他励或并励。 4.2 冷却方式 电动机应采用以下冷却方式之一： - 自然冷却（IC0041，IC00）； - 自通风冷却（IC01）。 4.3 外壳防护等级 电动机外壳防护等级不低于IP20或IP44。 5 定额 5.1 定额分类 电动机的定额分为连续定额（60min、30min、15min和5min）。连续定额适用于自通风冷却电动机。定额由用户确定或与制造厂商协商，也可采用周期工作定额。定额用于验证电机性能，作为设计、制造及验收依据，并可评价电机工作状态适应性及不同电机之间的比较。 5.2 额定电压 电动机在额定运行时引出线端电压为额定电压。由铅酸蓄电池供电时，与蓄电池标称电压对应的额定电压见表1。 表1 蓄电池标称电压与电动机额定电压对应关系 蓄电池标称电压(V)：24, 48, 72, 96 电动机额定电压(V)：22, 45, 67(75), 90 标称电压96V以上的具体数值由用户与制造厂商协商，括号内数值不推荐，仅供开发参考。 6 电动机运行参数 6.1 最高和最低工作电压 电动机的最高和最低工作电压分别为蓄电池元件总标称电压的1.1倍和0.75倍。在该电压下，电动机应能可靠运行。如需牵引电动机作发电机向蓄电池充电，最高工作电压由制造厂商与用户协商。 6.2 最大电流 电动机的最大电流为使用中最大允许电流（瞬时电流除外），允许时间为1分钟（双转向电机每向0.5分钟）。最大电流对额定电流的比值见表2。 表2 电动机类别最大电流比值 牵引电动机：串励3.0，复励2.7，并励/他励2.5 辅助电动机：串励2.0，复励1.8，并励/他励1.5 6.3 最大转矩 牵引电动机的最大转矩对额定转矩的比值应符合表3，当最大励磁牵引电动机电枢电流达到最大值时不得低于规定。 表3 最大转矩比值 串励4.5，复励4.0，并励/他励3.5 6.4 最高工作转速 电动机在最高工作转速下应可靠运行。牵引电动机最高转速对应车辆正常最高速度运行时的电机转速。驱动车上设备的电动机最高转速为电压最高且励磁和负载为该电压下的最低值所能达到的最高转速。
