【机械行业标准(JB)】 额定电压3.6/6kV 及以下电动潜油泵电缆 第4部分 电动潜油泵圆形电力电缆

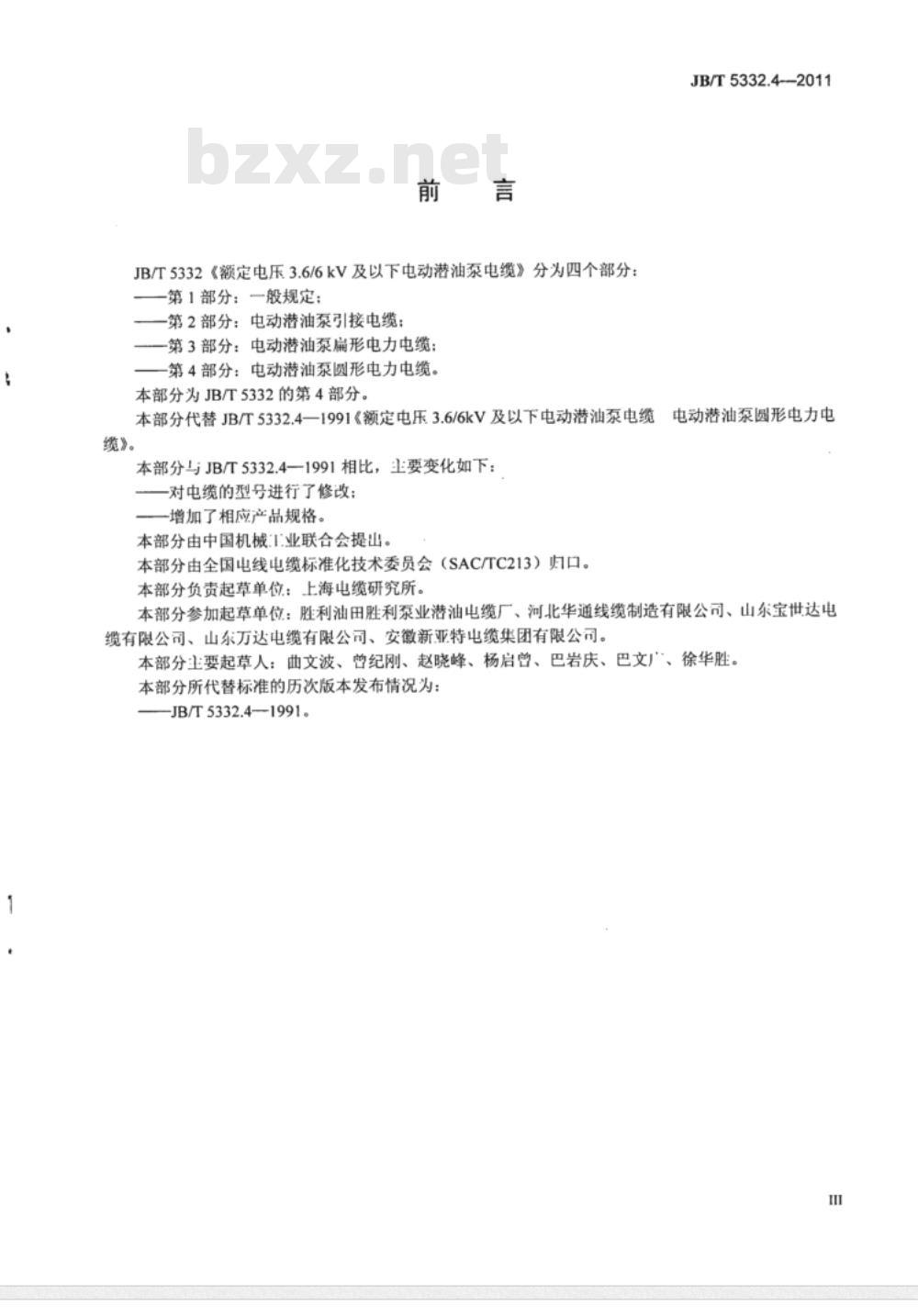

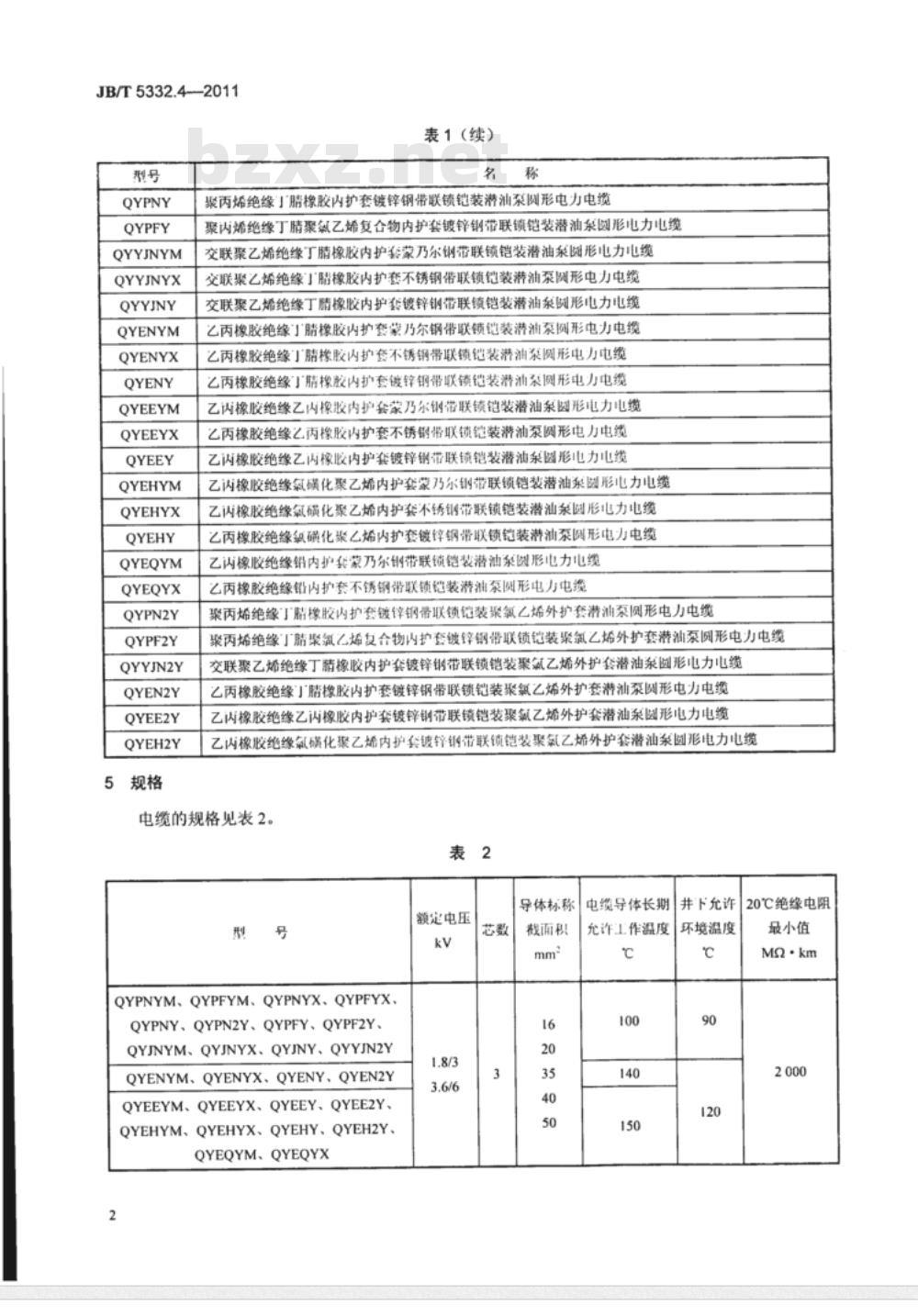

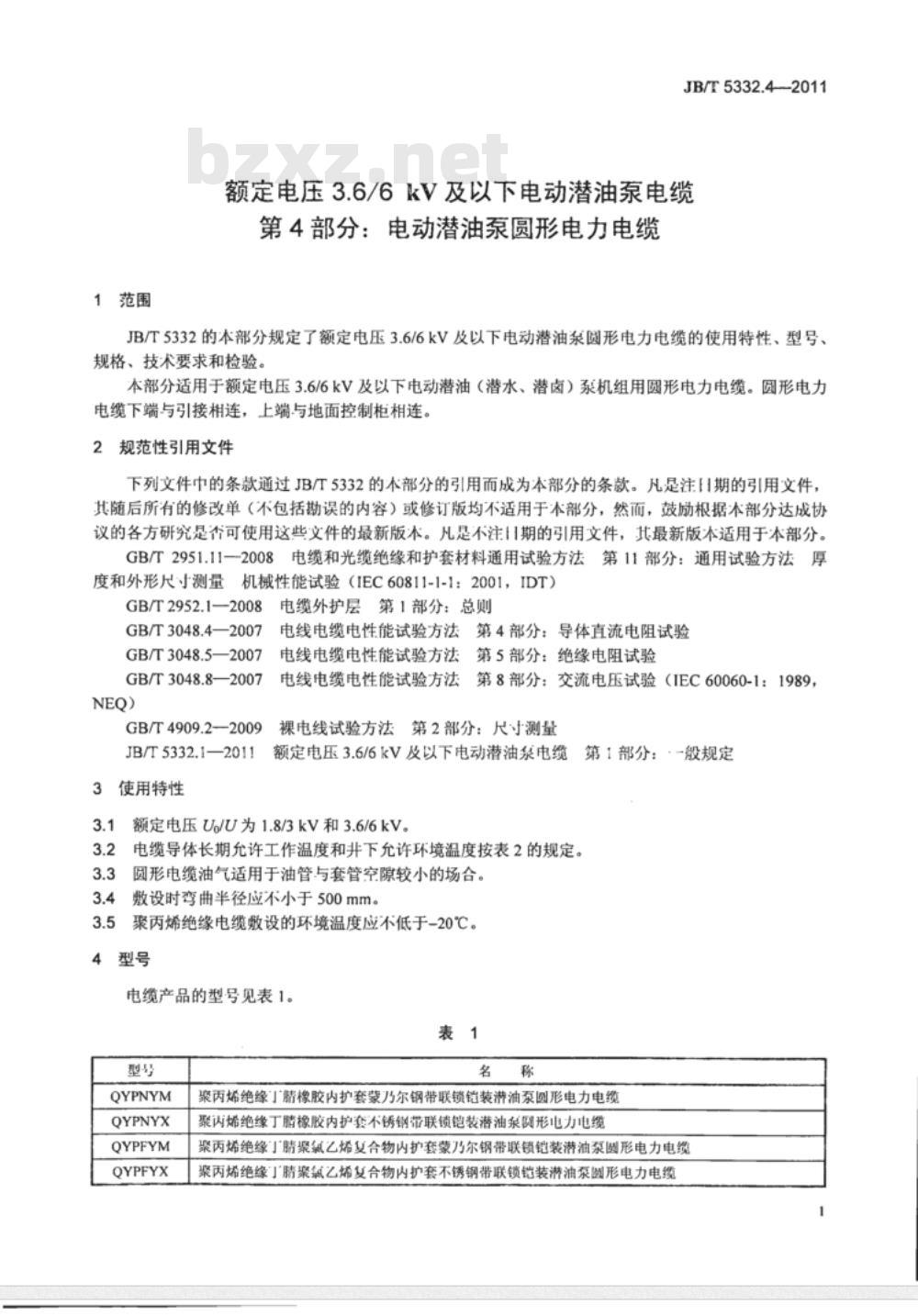

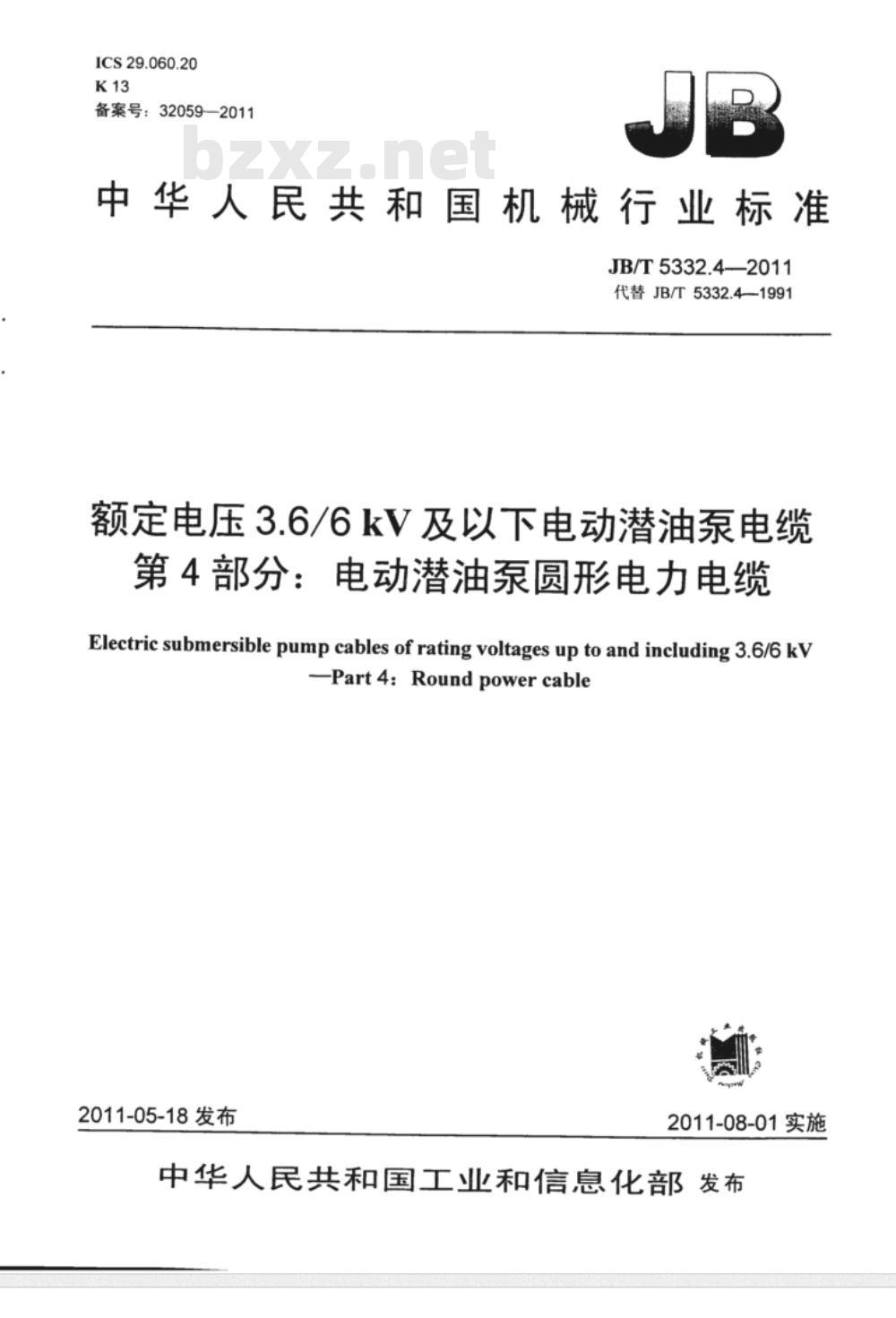

中华人民共和国机械行业标准 JB/T 5332.4-2011 额定电压3.6/6kV及以下电动潜油泵电缆 第4部分：电动潜油泵圆形电力电缆 发布日期：2011-05-18 实施日期：2011-08-01 发布单位：中华人民共和国工业和信息化部 前言 JB/T5332《额定电压3.6/6kV及以下电动潜油泵电缆》分为四个部分：第1部分：一般规定；第2部分：电动潜油泵引接电缆；第3部分：电动潜油泵扁形电力电缆；第4部分：电动潜油泵圆形电力电缆。本部分为第4部分，代替JB/T5332.4-1991版本。与前版相比，主要变化包括电缆型号的修改及增加相应产品规格。本标准由中国机械工业联合会归口，由全国电线电缆标准化技术委员会(SAC/TC213)负责管理。 起草单位：上海电缆研究所 参与起草单位：胜利油田胜利泵业潜油电缆厂、河北华通线缆制造有限公司、山东宝世达电缆有限公司、山东万达电缆有限公司、安徽新亚特电缆集团有限公司 主要起草人：曲文波、曾纪刚、赵晓峰、杨启曾、巴岩庆、巴文、徐华胜 历次版本发布情况：JB/T5332.4-1991 1 范围 本部分规定了额定电压3.6/6kV及以下电动潜油泵圆形电力电缆的使用特性、型号规格、技术要求和检验方法。本标准适用于额定电压3.6/6kV及以下的电动潜油泵（潜水、潜卤泵）机组用圆形电力电缆。圆形电力电缆下端与引接电缆相连，上端与地面控制柜相连。 2 规范性引用文件 本标准通过引用下列文件中的条款成为本部分条款。注日期的引用文件，其随后所有修改单或修订版不适用于本部分，但鼓励相关方研究是否可使用最新版本。GB/T2951.11-2008、GB/T2952.1-2008、GB/T3048.4-2007、GB/T3048.5-2007、GB/T3048.8-2007、GB/T4909.2-2009、JB/T5332.1-2011等。 3 使用特性 3.1 额定电压U/U为1.8/3kV和3.6/6kV。 3.2 电缆导体长期允许工作温度和井下允许环境温度按表2规定。 3.3 圆形电缆适用于油管与套管空隙较小的场合。 3.4 敷设时弯曲半径不小于500mm。 3.5 聚丙烯绝缘电缆敷设环境温度不低于-20℃。 4 型号 电缆型号见表1。主要型号包括QYPNYM、QYPNYX、QYPFYM、QYPFYX、QYYJNYM、QYYJNYX、QYYINY、QYENYM、QYENYX、QYENY、QYEEYM、QYEEYX、QYEEY、QYEHYM、QYEHYX、QYEHY、QYEQYM、QYEQYX。 表1 型号及名称示例 型号 | 名称 QYPNYM | 聚丙烯绝缘丁橡胶内护套蒙乃尔钢带联锁铠装潜油泵圆形电力电缆 QYPNYX | 聚丙烯绝缘丁橡胶内护套不锈钢带联锁铠装潜油泵圆形电力电缆 QYPFYM | 聚丙烯绝缘聚氯乙烯复合物内护套蒙乃尔钢带联锁铠装潜油泵圆形电力电缆 QYPFYX | 聚丙烯绝缘聚氟乙烯复合物内护套不锈钢带联锁铠装潜油泵圆形电力电缆 （其他型号按类似方式排列） 5 规格 电缆结构、绝缘类型、内护套、钢带铠装和外护套等结构尺寸及导体参数按表2规定。 6 技术要求及检验 电缆技术要求应符合表3规定，包括导体电气性能、绝缘性能、物理机械性能及特殊性能。检验应包括导体直流电阻、绝缘电阻、交流耐压试验、泄漏电流、高压试验、机械性能及铠装性能等，试验方法参照JB/T5332.1及相关GB/T标准。
