【机械行业标准(JB)】 电动湿式磨光机

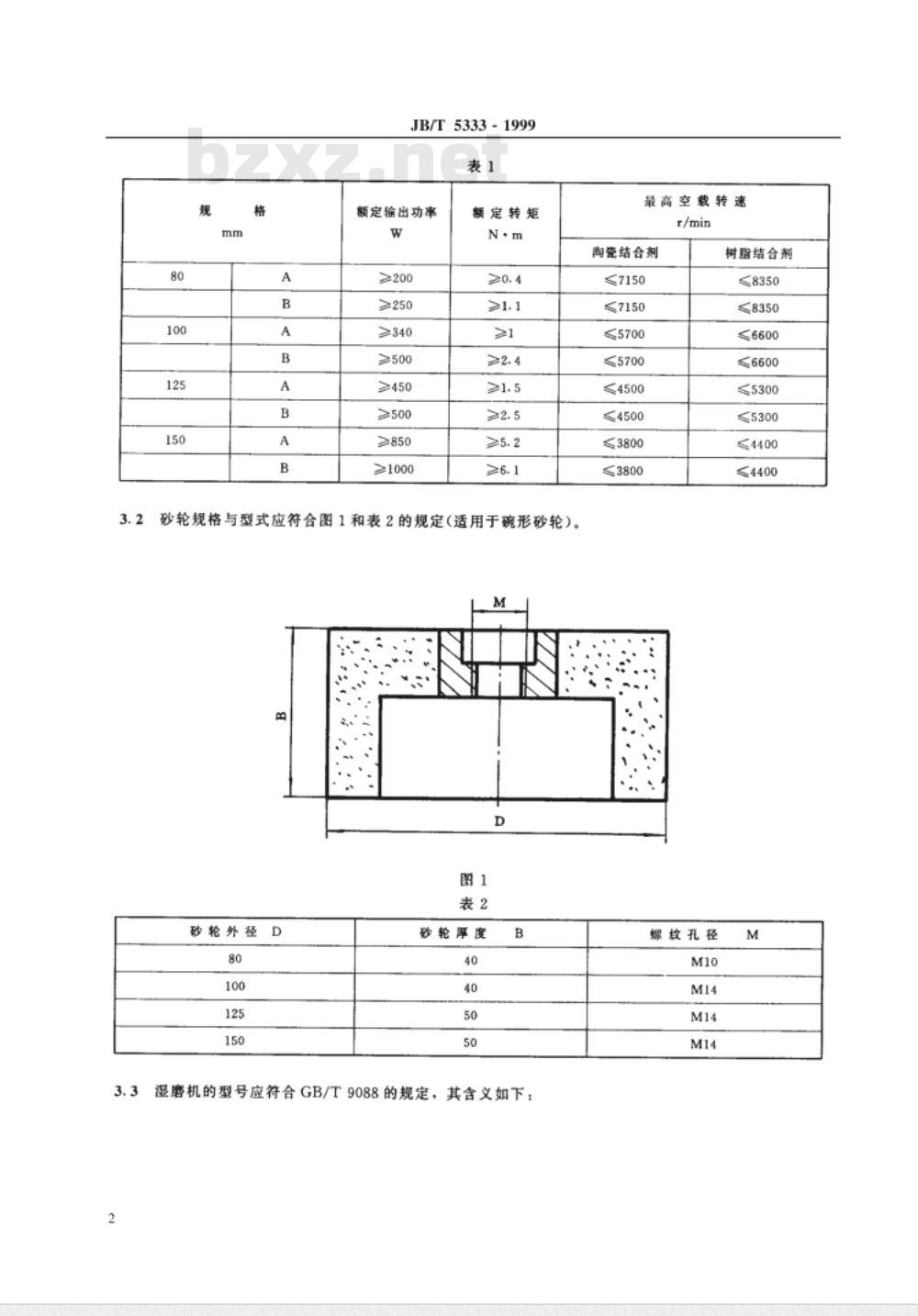

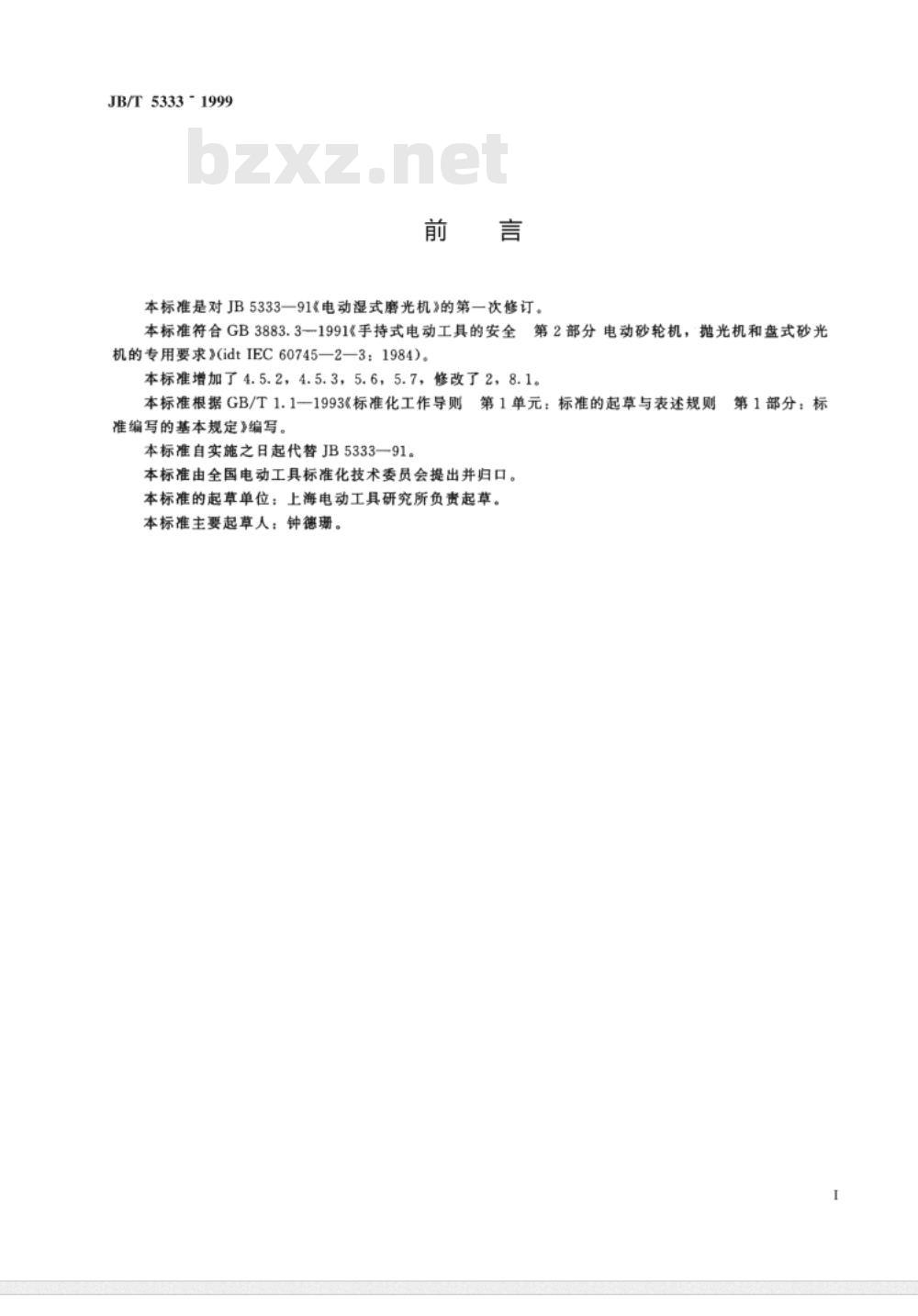

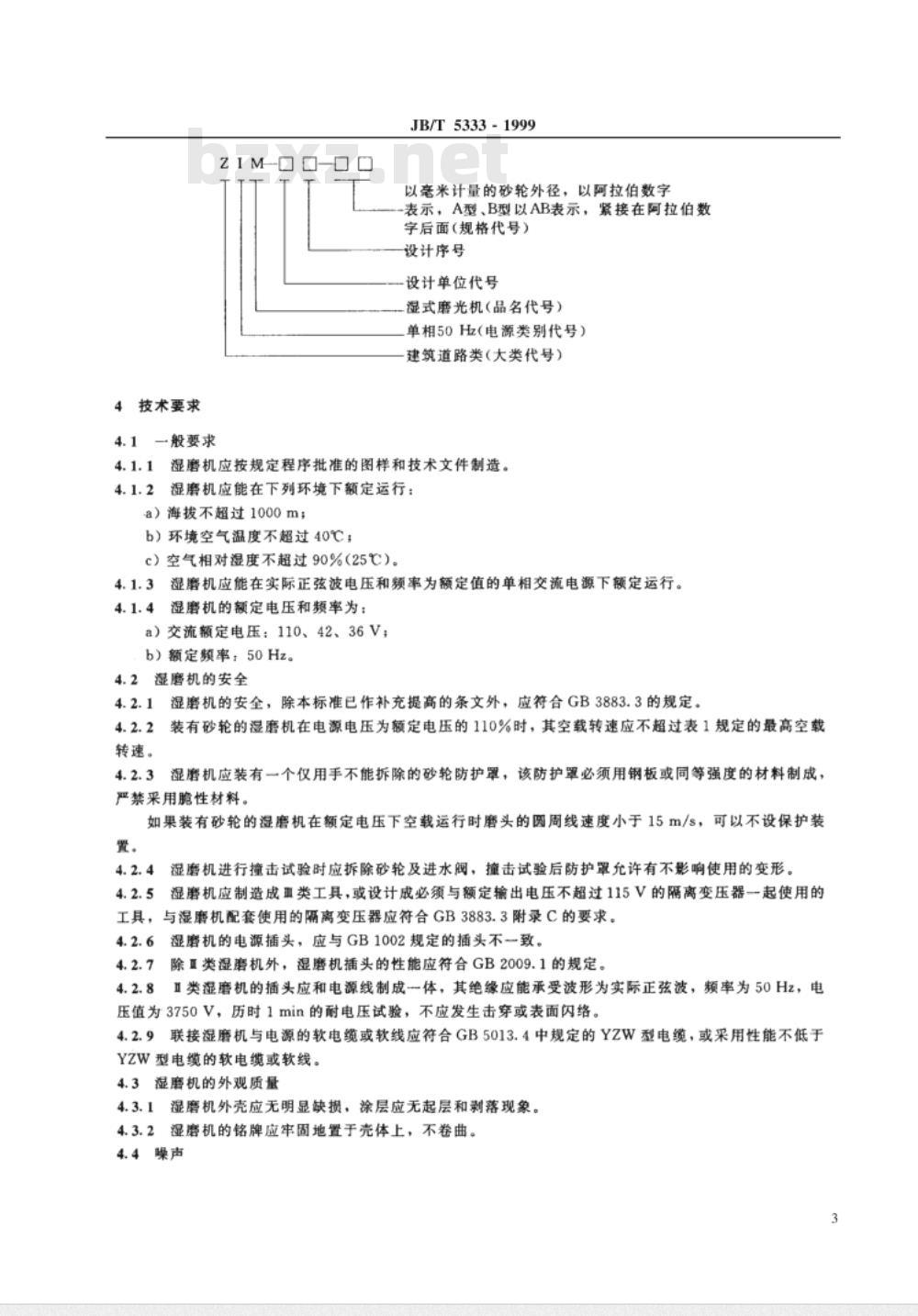

中华人民共和国机械行业标准 JB/T 5333-1999 电动湿式磨光机 发布日期：1999-08-06 实施日期：2000-01-01 发布单位：国家机械工业局 前言 本标准为JB5333-91《电动湿式磨光机》的第一次修订，符合GB3883.3-1991《手持式电动工具的安全 第2部分 电动砂轮机、抛光机和盘式砂光机的专用要求》(idt IEC60745-2-3:1984)。本标准增加了条款4.5.2、4.5.3、5.6、5.7，修改了条款2和8.1。本标准根据GB/T1.1-1993《标准化工作导则》编写，自实施之日起代替JB5333-91。标准起草单位为上海电动工具研究所，主要起草人为钟德珊。 1 范围 本标准规定了电动湿式磨光机的基本参数、技术要求、试验方法和检验规则，适用于一般环境条件下，使用安全工作线速度≥30m/s（陶瓷结合剂）或≥35m/s（树脂结合剂）的杯形砂轮，用于水磨石板、混凝土等注水磨削作业的单相串激电动湿式磨光机（以下简称湿磨机）。本标准不适用于电动角向磨光机。 2 引用标准 本标准引用的相关标准在发布时均为有效版本，包括但不限于：GB/T 755-1987、GB 1002-1996、GB 2099.1-1996、GB 2494-1995、GB 3883.3-1991、GB 4343-1995、GB/T 4583-1995、GB 5013.4-1997、GB 5023.5-1997、GB/T 9088-1988、GB 17625.1-1998、GB 17625.2-1999等。使用本标准的各方应探讨使用这些标准的最新版本。 3 基本参数与型式 3.1 旋转电机基本技术要求及尺寸应符合表1规定。 3.2 家用和类似用途插头插座及电动工具安全、噪声、干扰测量及电磁兼容性能应符合相关GB/T和IEC标准。 3.3 额定电压450/750V及以下橡皮绝缘软电缆及聚氟乙烯绝缘电缆应符合相应IEC标准。 3.4 湿磨机基本参数见表1，砂轮规格见图1及表2。 表1 湿磨机基本参数 额定输出功率(W) | 额定转矩(N·m) ≥200 | ≥0.4 ≥250 | ≥1.1 ≥340 | ≥2.4 ≥500 | ≥2.5 ≥450 | ≥5.2 >500 | ≥6.1 >850 | — >1000 | — 表2 砂轮规格 砂轮外径(D, mm) | 砂轮厚度(B, mm) 80 | 40 100 | 40 125 | 50 150 | 50 湿磨机型号应符合GB/T 9088的规定，包括空载转速及螺纹孔径： 陶瓷结合剂空载转速≤7150/min，树脂结合剂空载转速≤8350/min，螺纹孔径M10或M14。 4 技术要求 4.1 一般要求 砂轮外径以毫米计量，用阿拉伯数字表示，规格代号用A、B型标注在数字后。设计序号及设计单位应在产品标识中明确。
