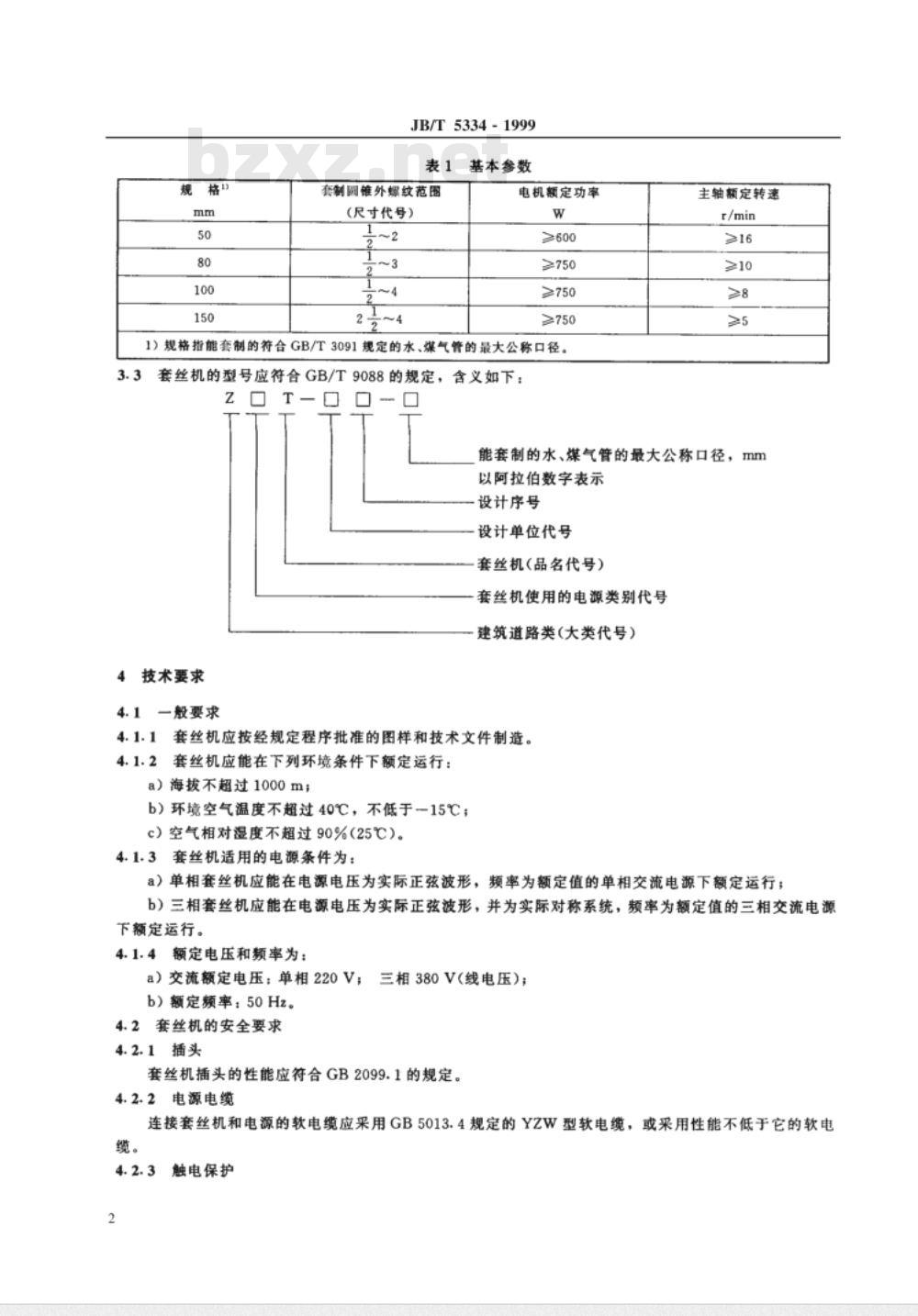

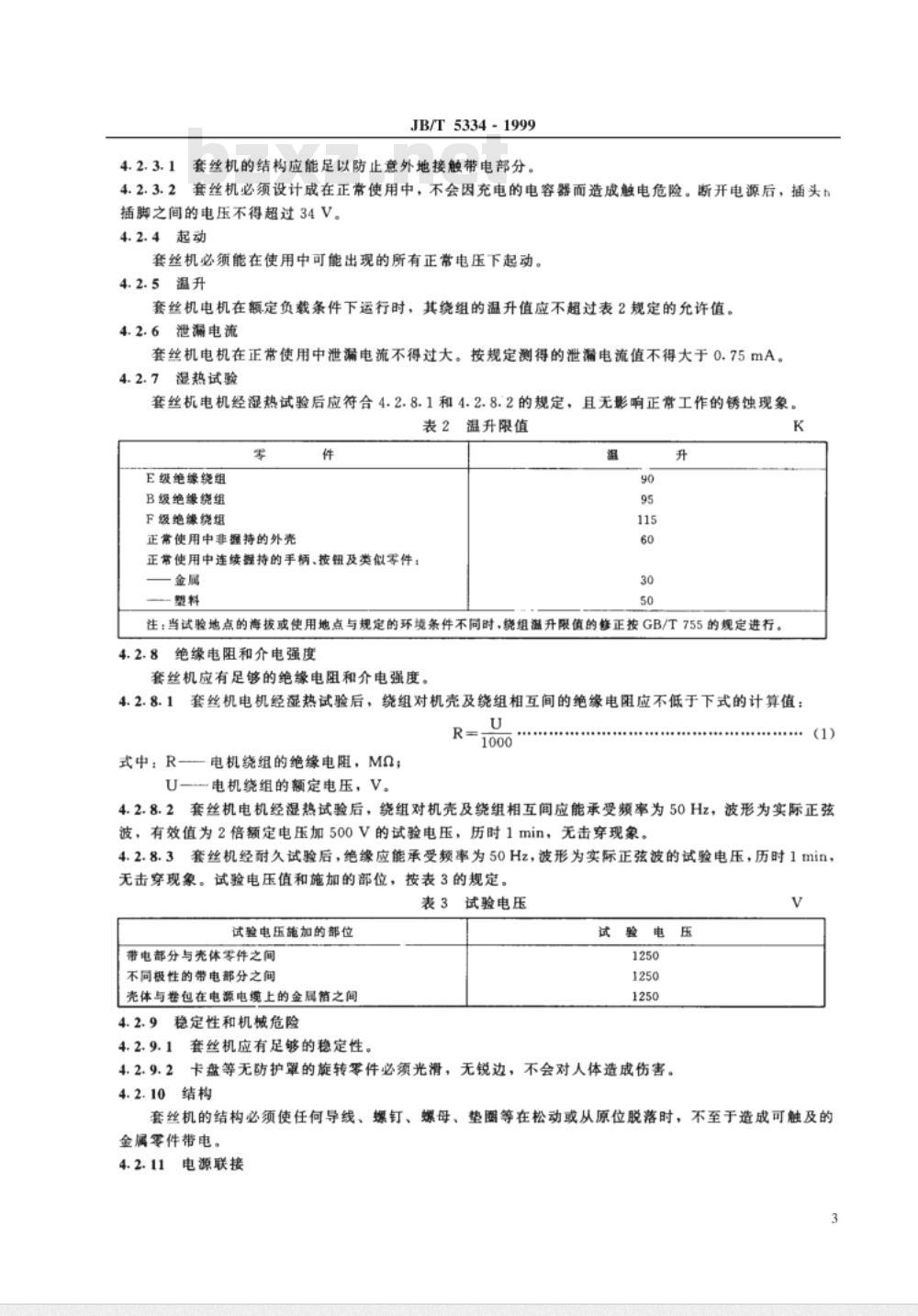

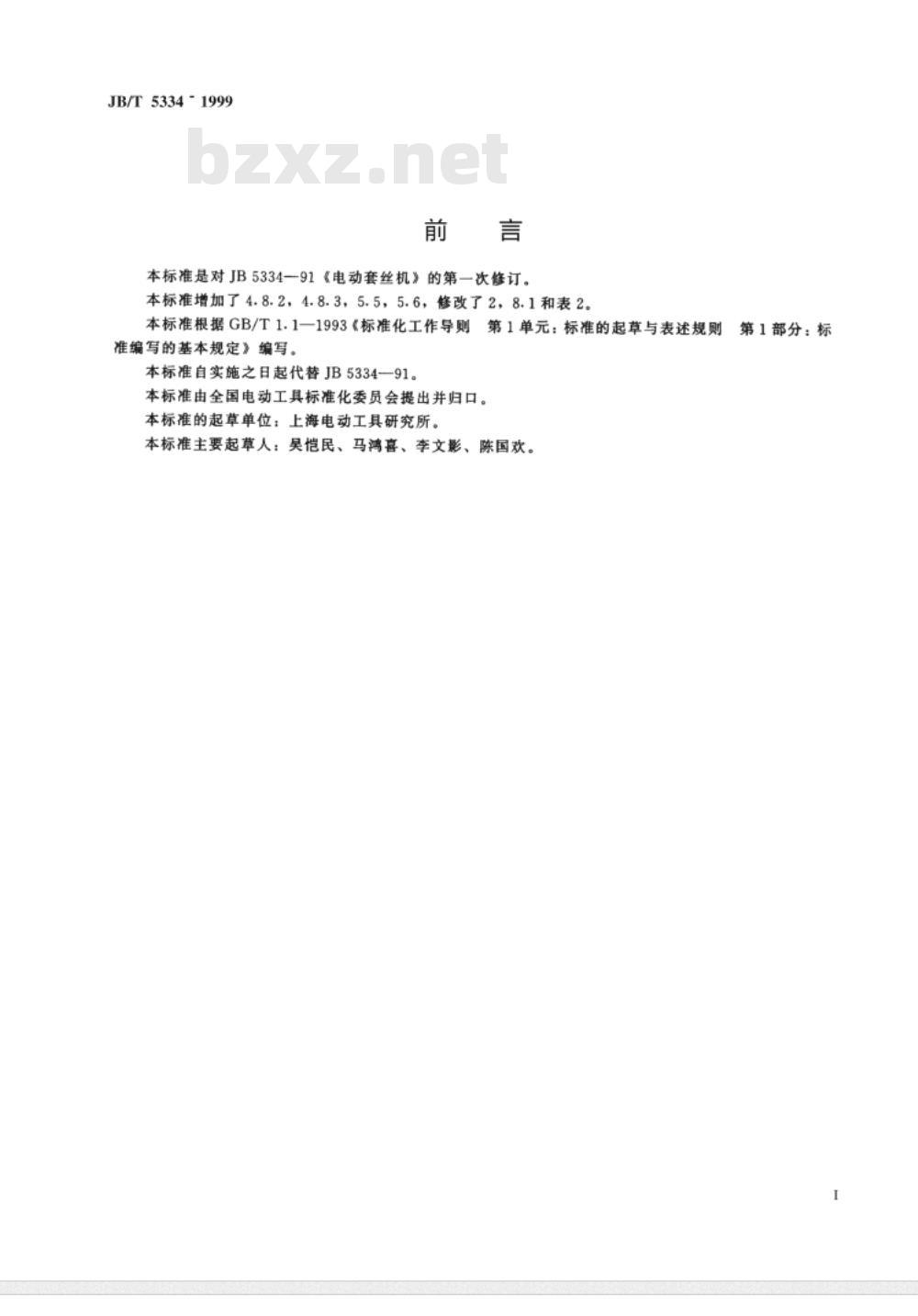

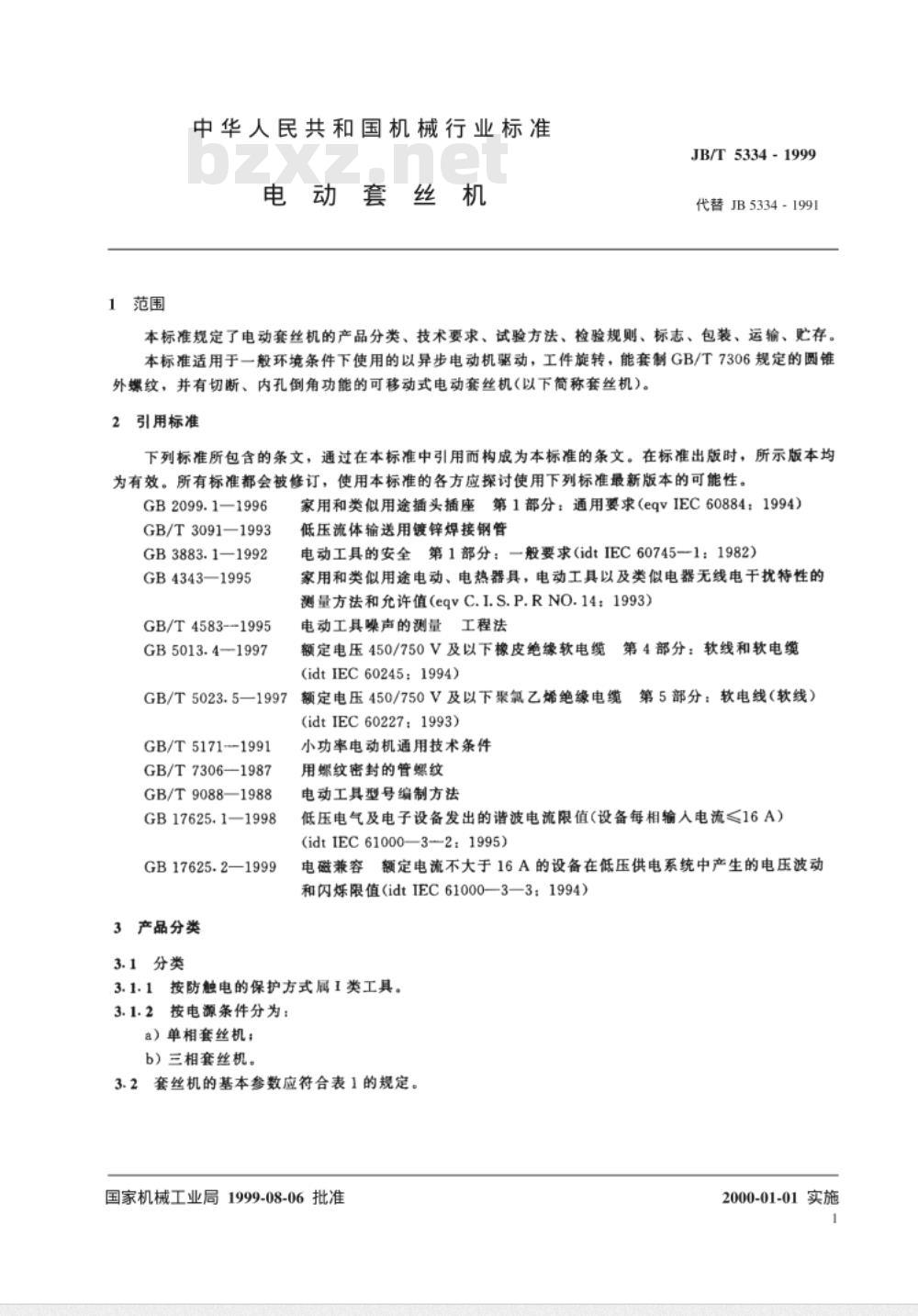

中华人民共和国机械行业标准 JB/T 5334-1999 电动套丝机 1999-08-06发布 国家机械工业局发布 2000-01-01实施 前言 本标准是对JB5334-91《电动套丝机》的第一次修订。本标准增加了4.8.2、4.8.3、5.5、5.6，修改了第2章、第8.1条和表2。本标准根据GB/T 1.1-1993《标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》编写。本标准自实施之日起代替JB5334-91。本标准由全国电动工具标准化委员会提出并归口，由上海电动工具研究所起草，主要起草人为吴恺民、马湾喜、李文影、陈国欢。 1 范围 本标准规定了电动套丝机的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。适用于一般环境条件下使用的以异步电动机驱动，工件旋转，能套制GB/T 7306规定的圆锥外螺纹，并具有切断、内孔倒角功能的可移动式电动套丝机（以下称套丝机）。 2 规范性引用文件 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准可能会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 2099.1-1996 GB/T 3091-1993 GB 3883.1-1992 GB 4343-1995 GB/T 4583-1995 GB 5013.4-1997 GB/T 5023.5-1997 GB/T 5171-1991 GB/T 7306-1987 GB/T 9088-1988 GB 17625.1-1998 GB 17625.2-1999 3 产品分类 3.1 分类 按防触电的保护方式分为I类工具。按电源条件分为： a）单相套丝机； b）三相套丝机。 3.2 套丝机的基本参数应符合表1的规定。 表1 套制圆锥外螺纹范围 规格(mm)：50, 80, 100, 150 电机额定功率(W)：>600, ≥750, >750, ≥750 注：规格指能套制的符合GB/T 3091规定的水、煤气管的最大公称口径。 3.3 套丝机的型号应符合GB/T 9088的规定，含义如下： Z 技术要求 T-□ 主轴额定转速(t/min)：>16, ≥10, >8, >5 能套制的水、煤气管最大公称口径(mm)以阿拉伯数字表示，设计序号、设计单位代号、套丝机品名代号、电源类别代号、建筑道路类大类代号依次排列。 4 技术要求 4.1 一般要求 4.1.1 套丝机应按经规定程序批准的图样和技术文件制造。 4.1.2 套丝机应能在下列环境条件下额定运行： a）海拔不超过1000m； b）环境空气温度不超过40℃，不低于-15℃； c）空气相对湿度不超过90%（25℃）。 4.1.3 套丝机适用的电源条件为： a）单相套丝机应能在电源电压为实际正弦波形、频率为额定值的单相交流电源下额定运行； b）三相套丝机应能在电源电压为实际正弦波形、实际对称系统、频率为额定值的三相交流电源下额定运行。 4.1.4 额定电压和频率为： a）交流额定电压：单相220V；三相380V（线电压）； b）额定频率：50Hz。 4.2 套丝机的安全要求 4.2.1 插头应符合国家相关安全标准，确保使用安全。
