【机械行业标准(JB)】 额定电压3.6/6kV 及以下电动潜油泵电缆 第一部分 一般规定

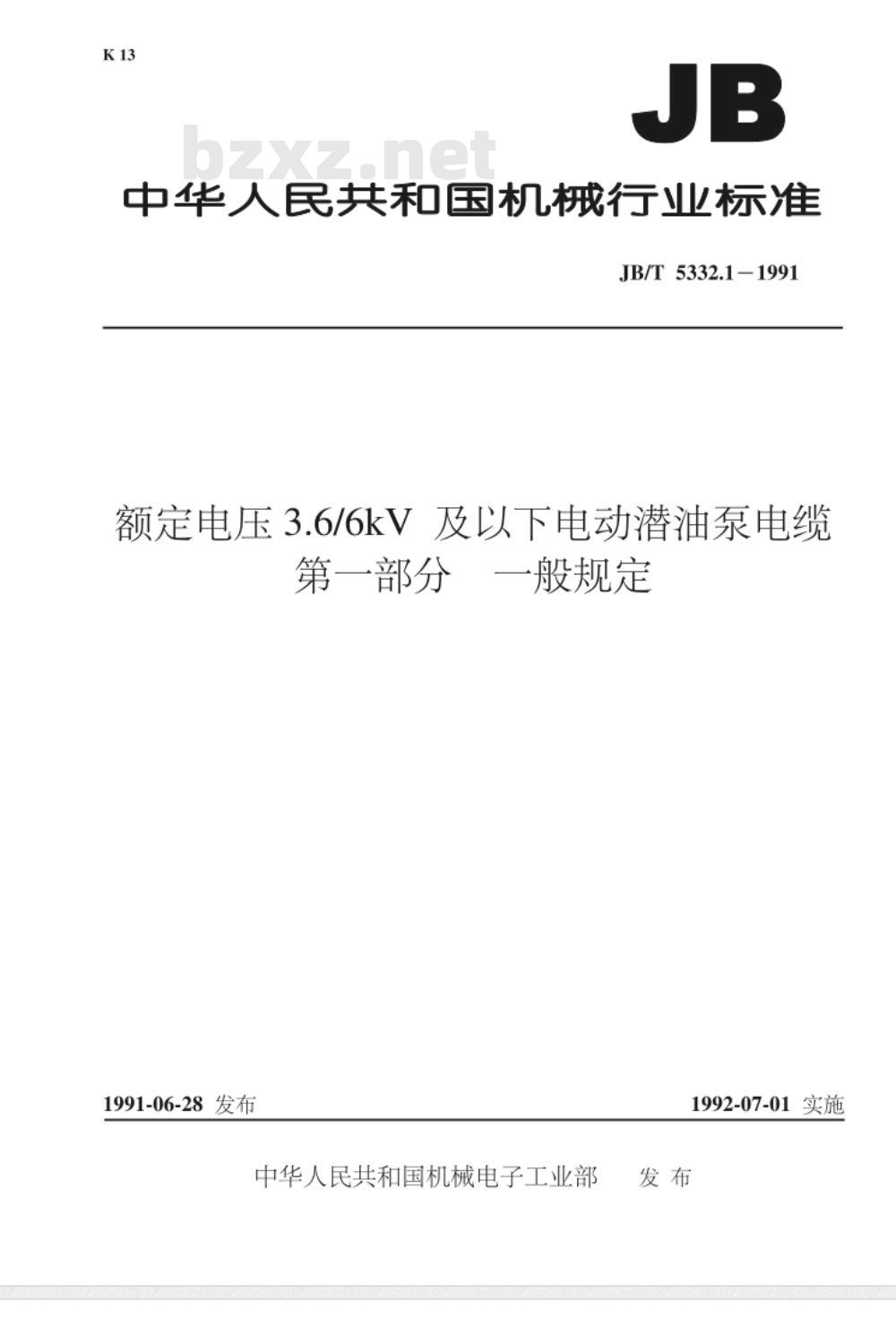

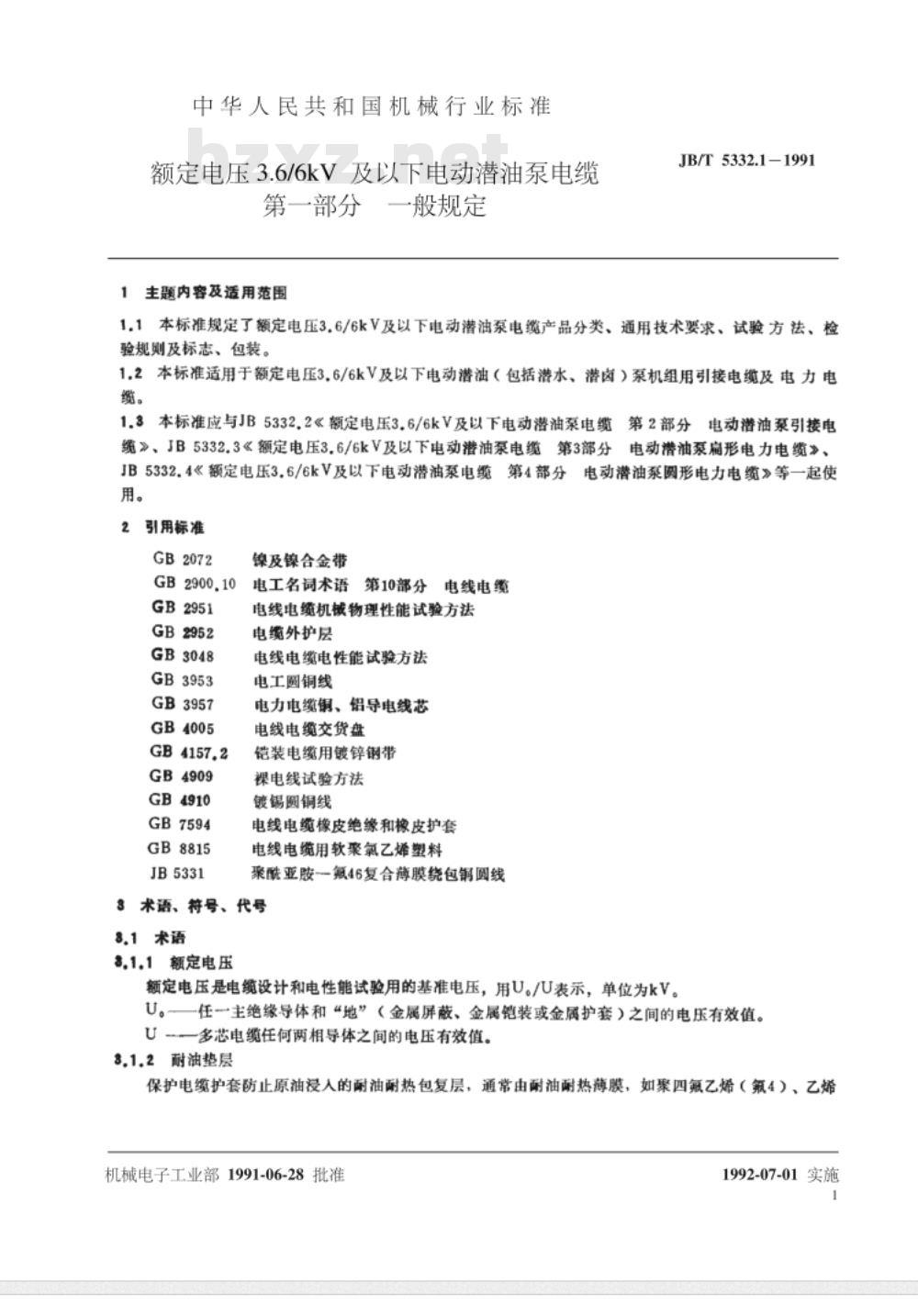

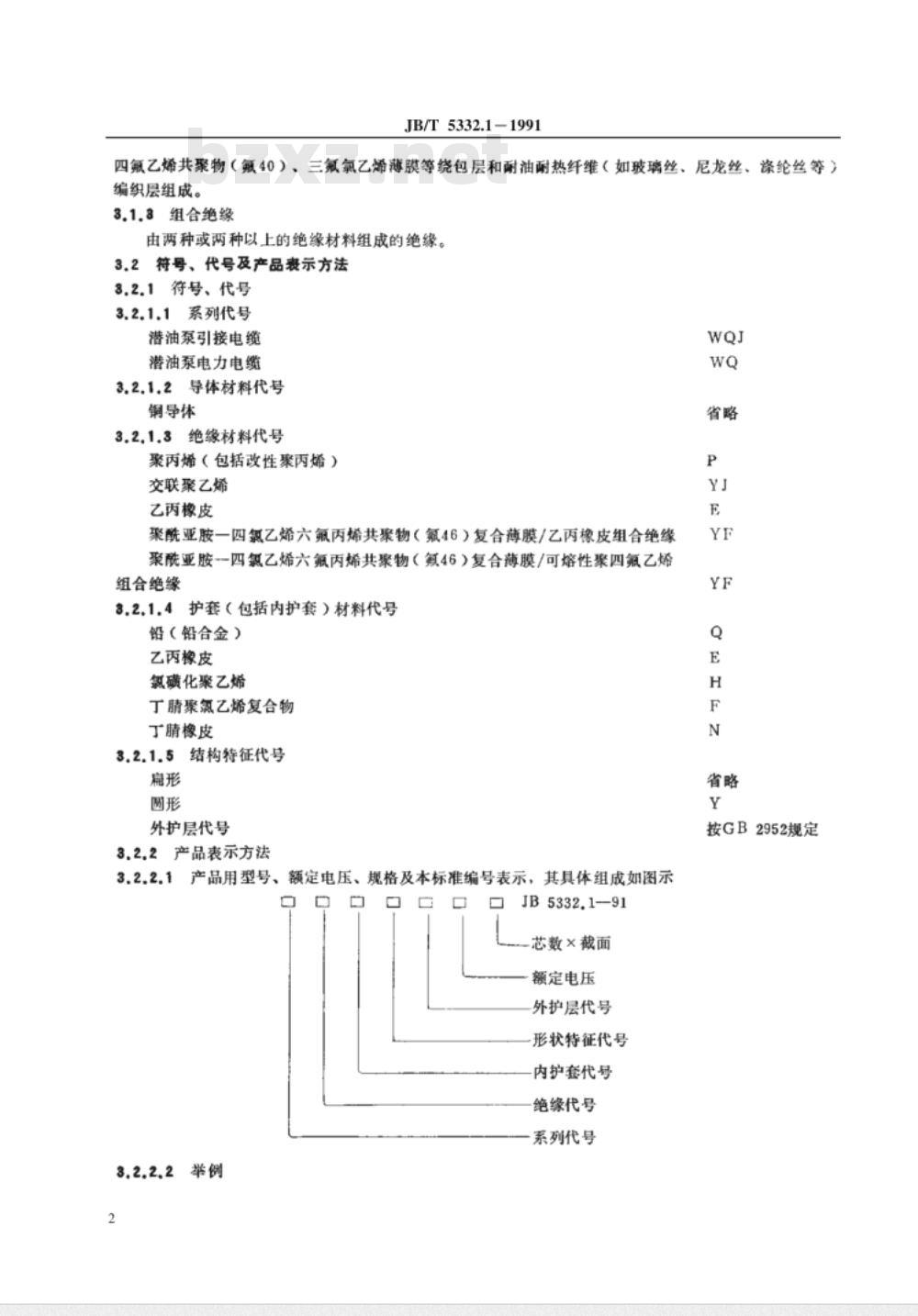

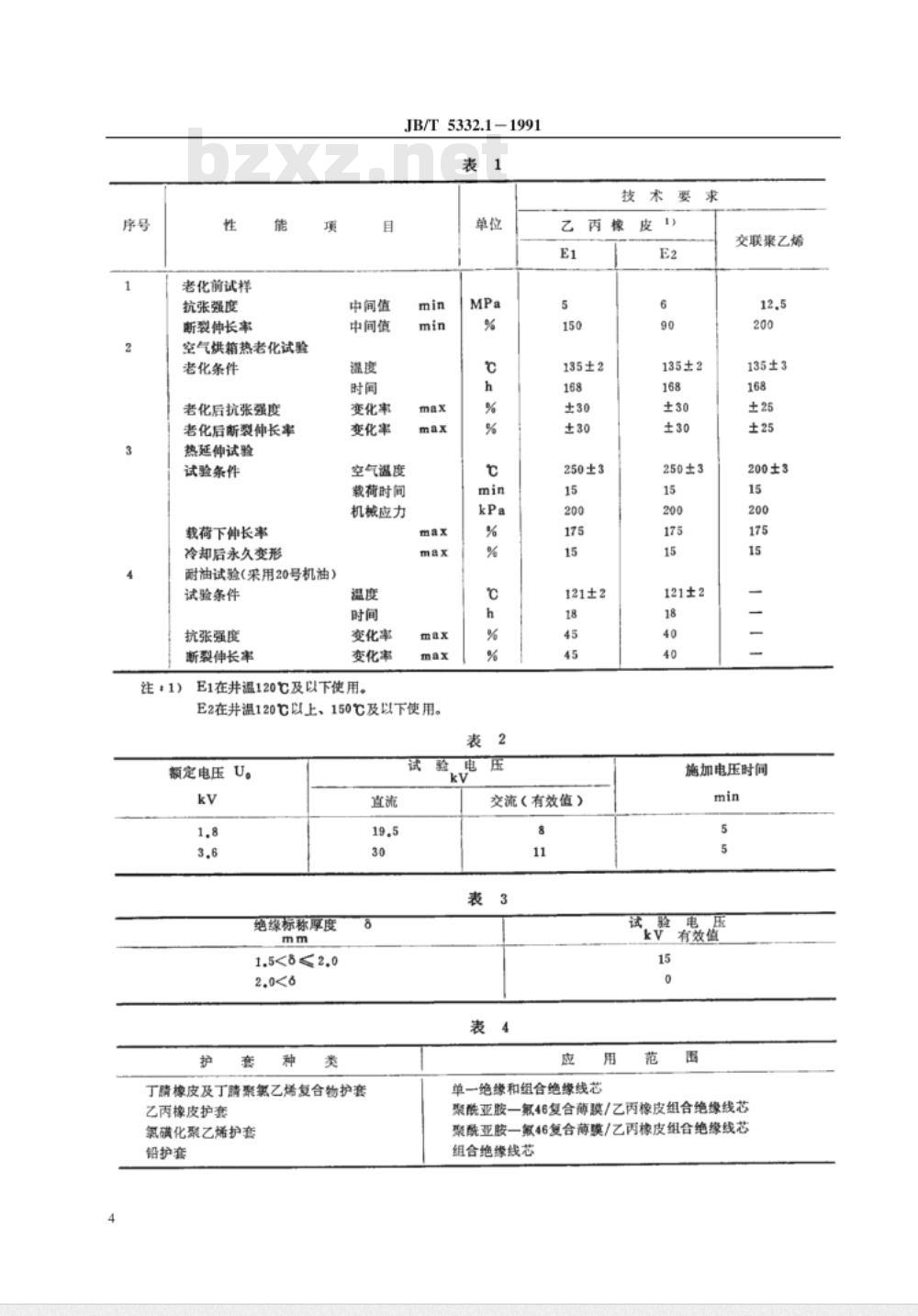

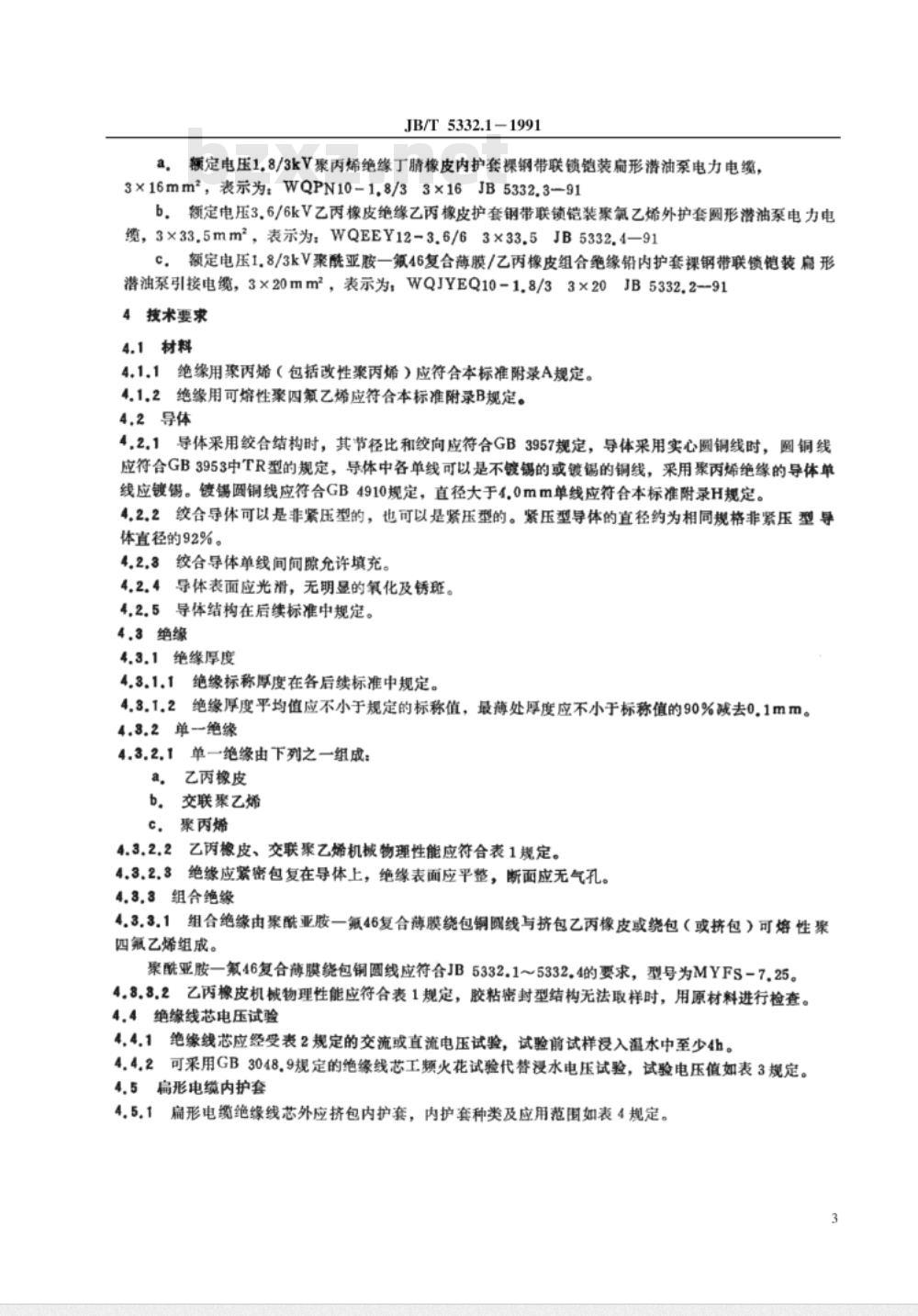

中华人民共和国机械行业标准 JB/T5332.1-1991 额定电压3.6/6kV及以下电动潜油泵电缆 第一部分 一般规定 1991-06-28 发布 1992-07-01 实施 中华人民共和国机械电子工业部发布 1 主题内容及适用范围 1.1 本标准规定了额定电压3.6/6kV及以下电动潜油泵电缆产品的分类、通用技术要求、试验方法、检验规则以及标志和包装。 1.2 本标准适用于额定电压3.6/6kV及以下电动潜油泵（包括潜水、潜卤）泵机组用引接电缆及电力电缆。 1.3 本标准应与JB5332.2、JB5332.3、JB5332.4等部分标准一同使用。 2 引用标准 GB2072 镍及镍合金带 GB2900.10 电工名词术语 第10部分 电线电缆 GB2951 电线电缆机械物理性能试验方法 GB2952 电缆外护层 GB3048 电线电缆电性能试验方法 GB3953 电工圆铜线 GB3957 电力电缆铜、铝导体线芯 GB4005 电线电缆交货盘 GB4157.2 铠装电缆用镀锌钢带 GB4909 裸电线试验方法 GB4910 镀锡圆铜线 GB7594 电线电缆橡皮绝缘和橡皮护套 GB8815 电线电缆用软聚氧乙烯塑料 JB5331 聚酰亚胺氟46复合薄膜绕包钢圆线 3 术语、符号、代号 3.1 术语 3.1.1 额定电压：电缆设计和电性能试验用的基准电压，用U0/U表示，单位为kV。U0表示任一主绝缘导体与地（金属屏蔽、金属装或金属护套）之间的电压有效值。U表示多芯电缆任何两相导体之间的电压有效值。 3.1.2 耐油垫层：保护电缆护套防止原油浸入的耐油耐热包复层，通常由耐油耐热薄膜（如聚四氟乙烯、乙烯-四氟乙烯共聚物、三氟氯乙烯薄膜）和耐油耐热纤维（如玻璃丝、尼龙丝、涤纶丝）编织层组成。 3.1.3 组合绝缘：由两种或两种以上绝缘材料组成的绝缘结构。 3.2 符号、代号及产品表示方法 3.2.1 系列代号 潜油泵引接电缆 WQJ 潜油泵电力电缆 WQ 3.2.2 导体材料代号 铜导体 P 3.2.3 绝缘材料代号 聚丙烯（包括改性聚丙烯） YJ 交联聚乙烯 E 乙丙橡皮 YF 聚酰亚胺-四氯乙烯-六氟丙烯复合薄膜/乙丙橡皮组合绝缘 Q 聚酰亚胺-四氯乙烯-六氟丙烯复合薄膜/可熔性聚四氟乙烯组合绝缘 E 3.2.4 护套材料代号 铅（铅合金） P 乙丙橡皮 Y 氯磺化聚乙烯 J 丁睛聚氯乙烯复合物 E 丁腈橡皮 H 3.2.5 结构特征代号 扁形 F 圈形 N 外护层代号按GB2952规定。 3.2.6 产品表示方法 产品用型号、额定电压、规格及本标准编号表示，其具体组成包括：系列代号、绝缘代号、内护套代号、形状特征代号、外护层代号、额定电压及芯数×截面。 举例： (a) 额定电压1.8/3kV 聚丙烯绝缘 丁睛橡皮内护套 裸钢带联锁铠装 扇形潜油泵电力电缆 3×16mm 表示为：WQPN10-1.8/3×16 JB5332.3-91 (b) 额定电压3.6/6kV 乙丙橡皮绝缘 乙丙橡皮护套 钢带联锁铠装 聚氧乙烯外护套 圆形潜油泵电力电缆 3×33.5mm² 表示为：WQEEY12-3.6/6×33.5 JB5332.4-91 (c) 额定电压1.8/3kV 聚酰亚胺-氟46复合薄膜/乙丙橡皮组合绝缘 铅内护套 裸钢带联锁铠装 扇形潜油泵引接电缆 3×20mm² 表示为：WQJYEQ10-1.8/3×20 JB5332.2-91 4 技术要求 4.1 材料 4.1.1 绝缘用聚丙烯（包括改性聚丙烯）应符合本标准附录A的规定。 4.1.2 绝缘用可熔性聚四氟乙烯应符合本标准附录B的规定。 4.2 导体 4.2.1 导体采用绞合结构时，其节径比和绞向应符合GB3957规定。导体采用实心圆铜线时，应符合GB3953中TR型的规定，各单线应均匀、光滑、无缺陷。
