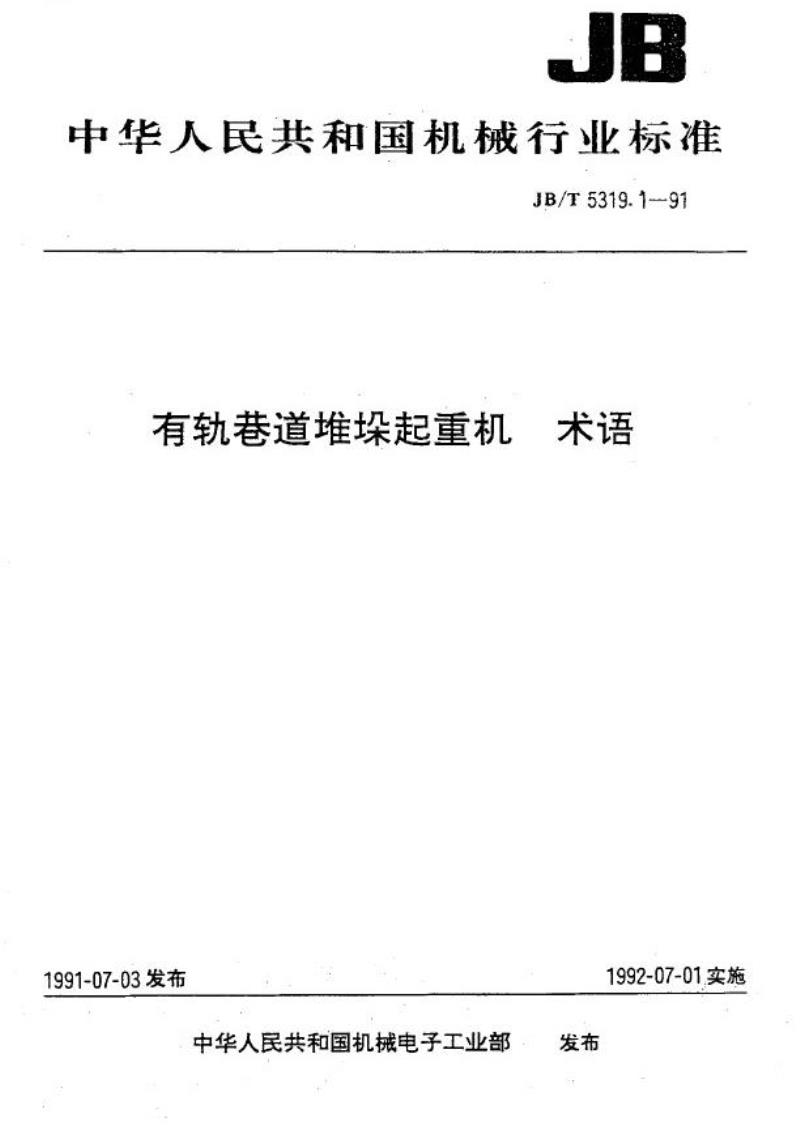

中华人民共和国机械行业标准
有轨巷道堆垛起重机
术语
JB/T5319.1—91

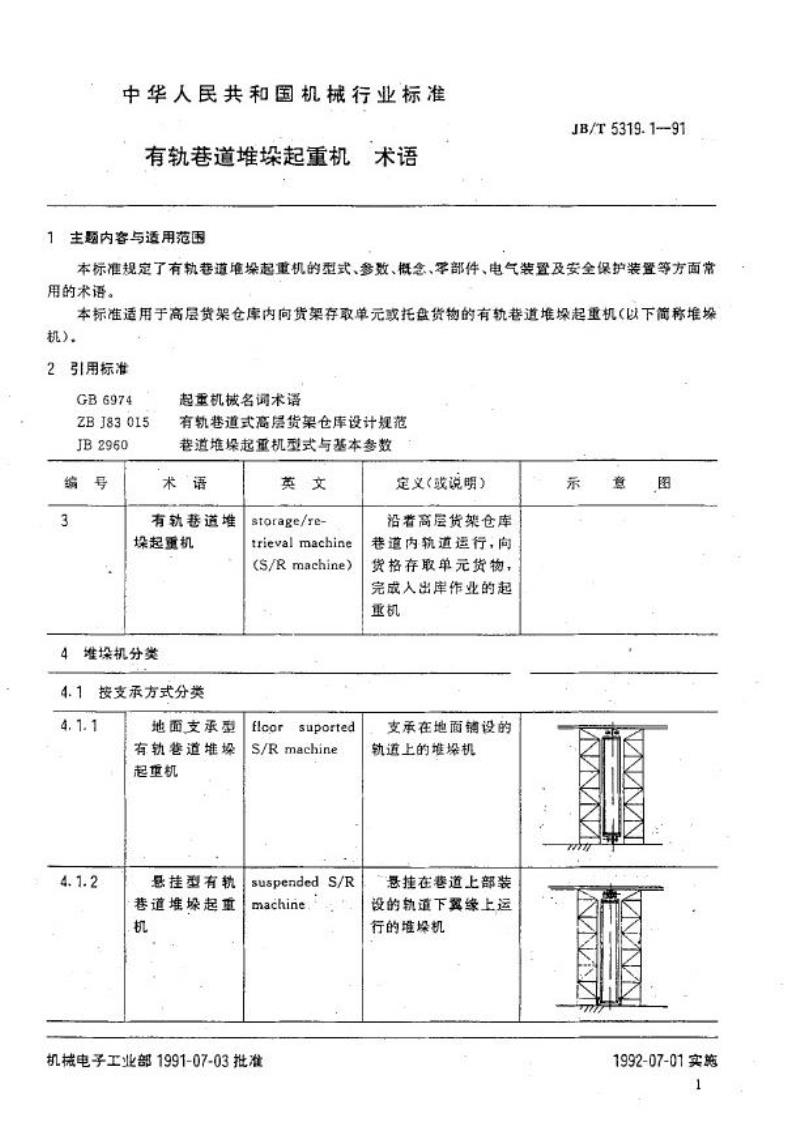

1 主题内容与适用范围
本标准规定了有轨巷道堆垛起重机的型式、参数、概念、零部件、电气装置及安全保护装置等常用术语。本标准适用于高层货架仓库内向货架存取单元或托盘货物的有轨巷道堆垛起重机（以下简称堆垛机）。
2 引用标准
GB 6974 起重机械名词术语
ZBJ 83015 有轨巷道式高层货架仓库设计规范
JB 2960 巷道堆垛起重机型式与基本参数术语
3 堆垛机分类
3.1 按支承方式分类
3.1.1 地面支承型有轨巷道堆垛起重机（floor supported S/R machine）
3.1.2 悬挂型有轨巷道堆垛起重机（suspended S/R machine）
3.1.3 货架支承型有轨巷道堆垛起重机（rack supported S/R machine）

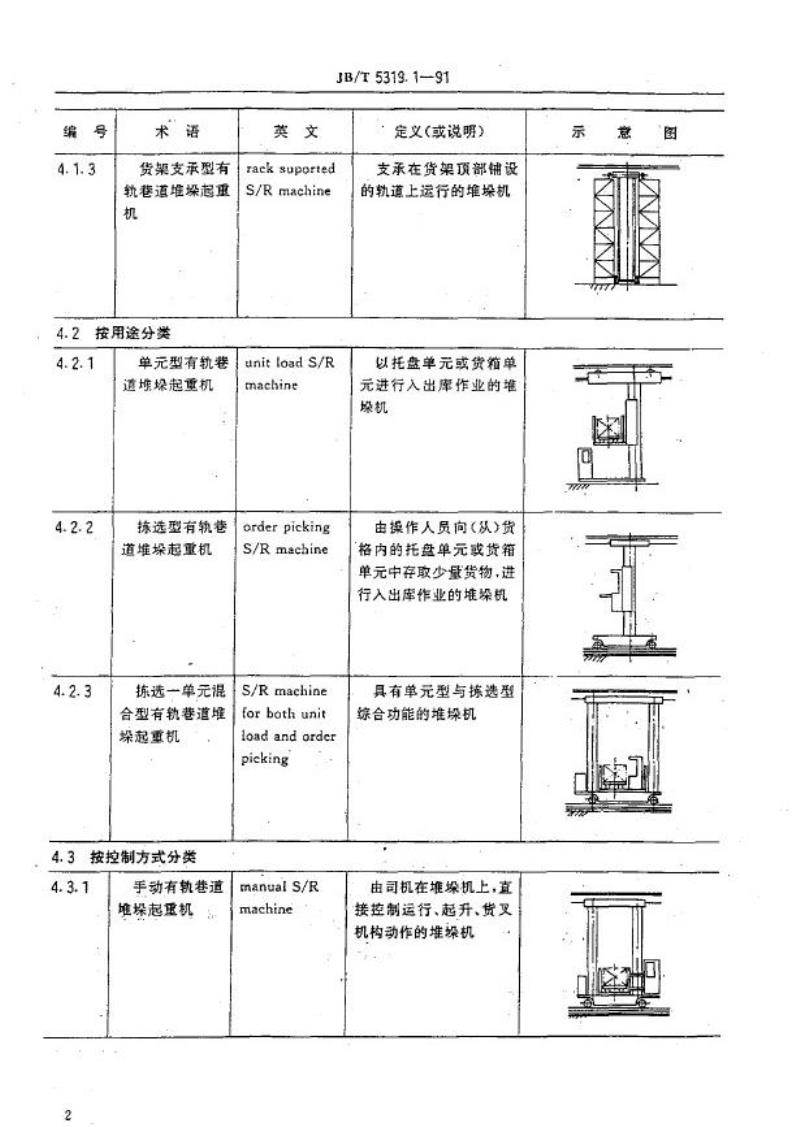

3.2 按用途分类
3.2.1 单元型有轨巷道堆垛起重机（unit load S/R machine）
3.2.2 抹选型有轨巷道堆垛起重机（order picking S/R machine）
3.2.3 单元与抹选混合型有轨巷道堆垛起重机（S/R machine for both unit load and order picking）
3.3 按控制方式分类
3.3.1 手动有轨巷道堆垛起重机（manual S/R machine）

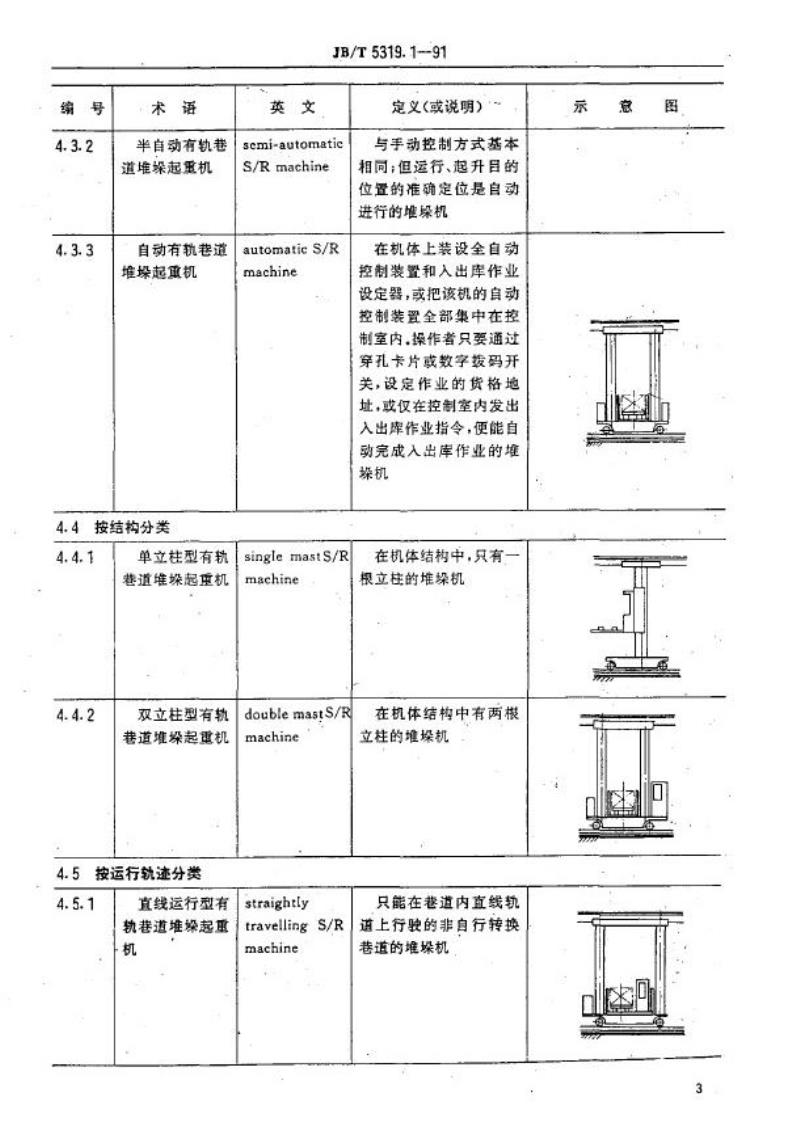

3.3.2 半自动有轨巷道堆垛起重机（semi-automatic S/R machine）
3.3.3 自动有轨巷道堆垛起重机（automatic S/R machine）
3.4 按结构分类
3.4.1 单立柱型有轨巷道堆垛起重机（single mast S/R machine）
3.4.2 双立柱型有轨巷道堆垛起重机（double mast S/R machine）
3.5 按运行轨迹分类
3.5.1 直线运行型有轨巷道堆垛起重机（straightly travelling S/R machine）
3.5.2 曲线运行型有轨巷道堆垛起重机（curved travelling S/R machine）
4 定义与说明
手动控制方式堆垛机：由司机在堆垛机上直接控制运行、起升和货叉机构动作。
半自动堆垛机：与手动控制相同，但运行和起升目标位置的定位自动进行。
自动堆垛机：装设全自动控制装置及作业设定器，操作员在控制室通过数字拨码或指令即可完成入出库作业。
地面支承型：支承在货架巷道内轨道上的堆垛机。
悬挂型：悬挂在巷道上部轨道下运行的堆垛机。
货架支承型：支承在货架预铺轨道上运行的堆垛机。 免费标准下载网bzxz
单元型：以托盘或货箱单元进行入出库作业。
抹选型：操作人员存取少量货物的堆垛机。
混合型：同时具有单元型与抹选型功能。
5 堆垛机主要参数
（重量、载荷及其他主要参数，内容待续）
