【机械行业标准(JB)】 环链电动葫芦 型式和基本参数

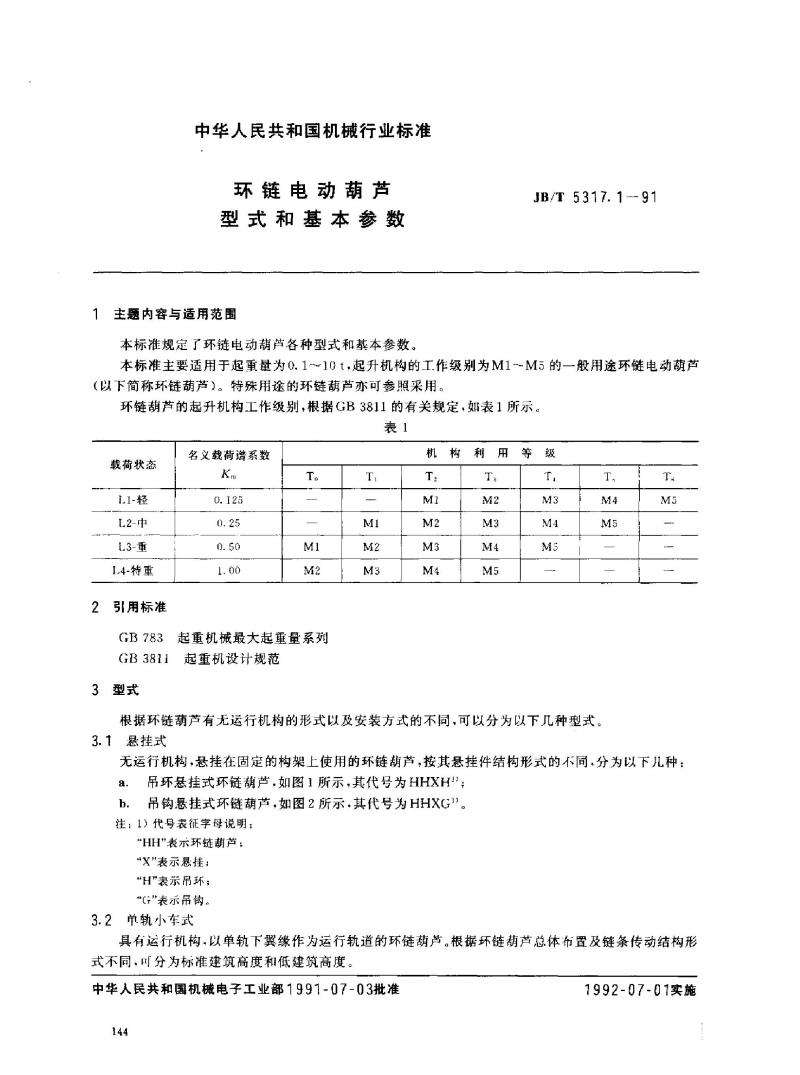

中华人民共和国机械行业标准
环链电动葫芦
型式和基本参数
主题内容与适用范围
本标准规定了环链电动葫芦各种型式和基本参数。JB/T 5317. 1--91
本标准主要适用于起重量为0.1~~10t，起升机构的工作级别为M1M5的一般用途环链电动葫芦（以下简称环链葫芦）。特殊用途的环链葫芦亦可参照采用。环链葫芦的起升机构工作级别，根据GB3811的有关规定，如表1所示。表1
载荷状态
.2-中
1.4-特重
引用标准
名义载荷谱系数
GB 783
起重机械最大起重量系列
GB3811
3型式
起重机设计规范
利用等级
根据环链葫芦有无运行机构的形式以及安装方式的不同，可以分为以下几种型式。3.1悬挂式
无运行机构，悬挂在固定的构架上使用的环链芦，按其悬挂件结构形式的不同，分为以下儿种：a.

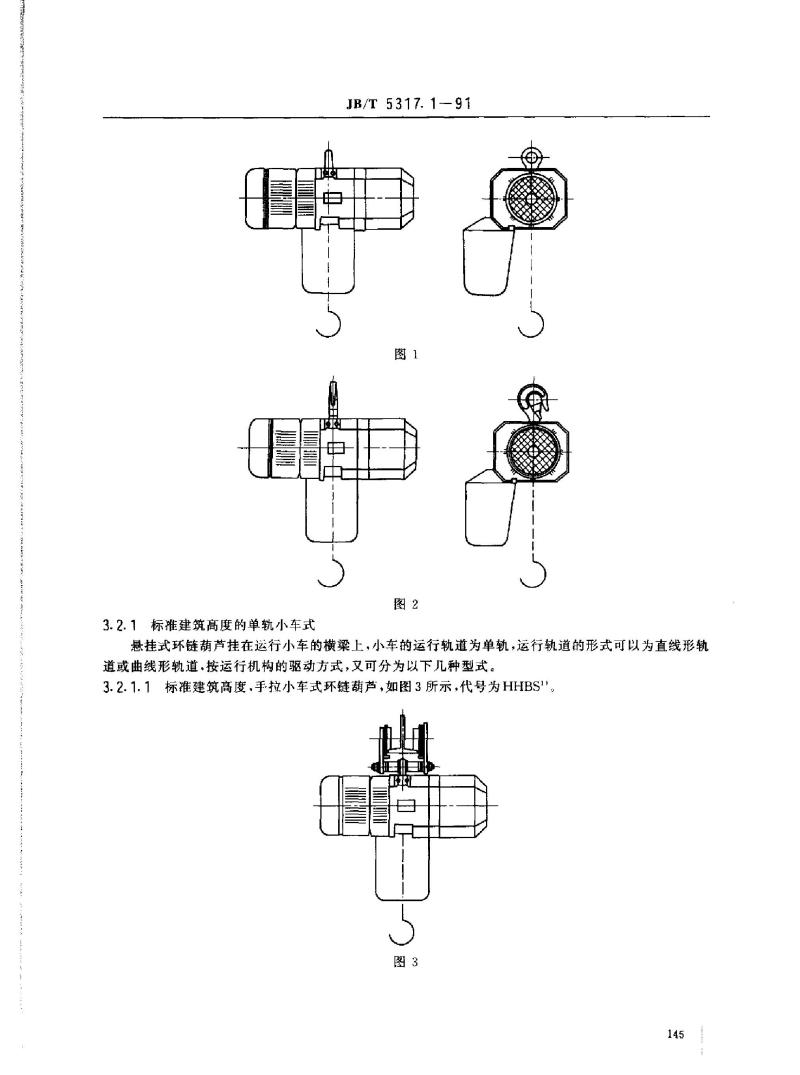

吊环悬挂式环链葫芦，如图1所示，其代号为HHXH\；吊钩悬挂式环链葫芦，如图2所示，其代号为HHXG\。注：1）代号表征字母说明：
“HH\表示环链葫芦；
\X\表示悬挂
“H\表示吊环；
“C\表示吊钩。
3.2单轨小车式
具有运行机构.以单轨下翼缘作为运行轨道的环链葫芦。根据环链葫芦总体布置及链条传动结构形式不同，分为标准建筑高度和低建筑高度。中华人民共和国机械电子工业部1997-07-03批准144
1992-07-01实施
3.2.1标准建筑高度的单轨小车式JB/T 5317.1-91
悬挂式环链葫芦挂在运行小车的横梁上，小车的运行轨道为单轨，运行轨道的形式可以为直线形轨道或曲线形轨道，按运行机构的驱动方式，又可分为以下几种型式。3.2.1.1标准建筑高度，手拉小车式环链葫芦，如图3所示，代号为HHBS图3
JB/T5317.1—91

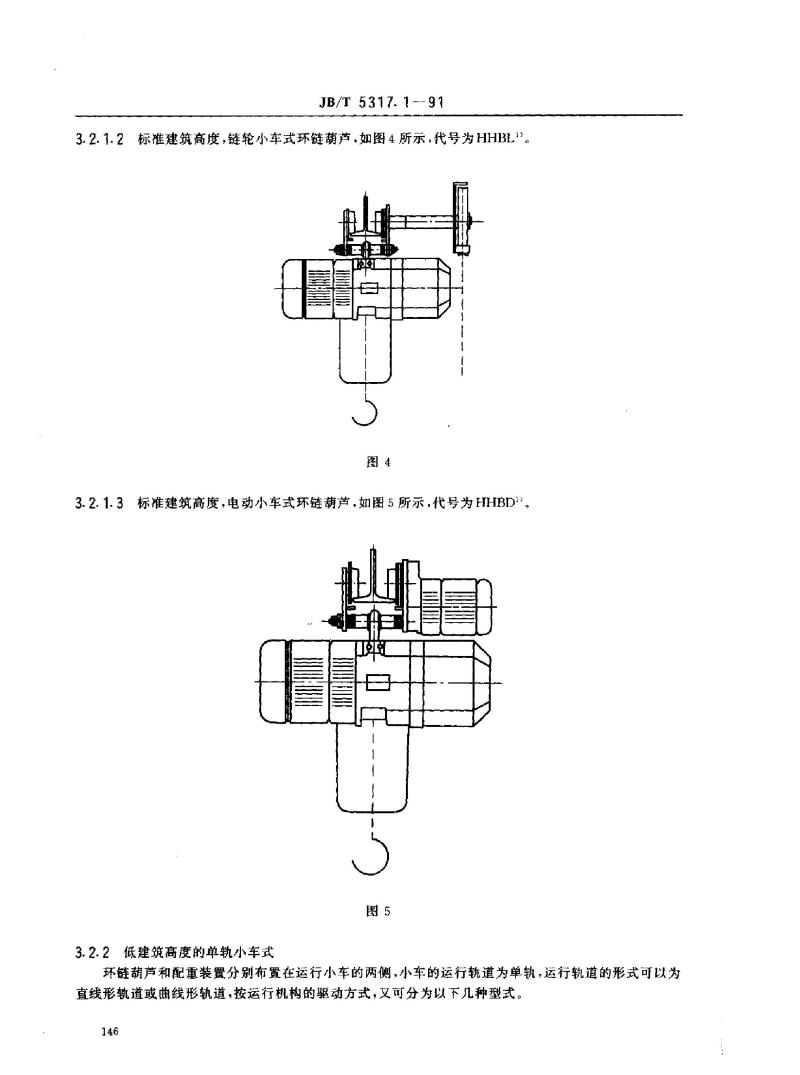

3.2.1.2标准建筑高度，链轮小车式环链葫芦，如图4所示，代号为HHBE\图4
3.2.1.3标准建筑高度，电动小车式环链葫芦，如图5所示，代号为HHBD1。图5
3.2.2低建筑高度的单轨小车式
环链葫芦和配重装置分别布置在运行小车的两侧，小车的运行轨道为单轨，运行轨道的形式可以为直线形轨道或曲线形轨道，按运行机构的驱动方式，又可分为以下几种型式。146
JB/T 5317. 1-- 91

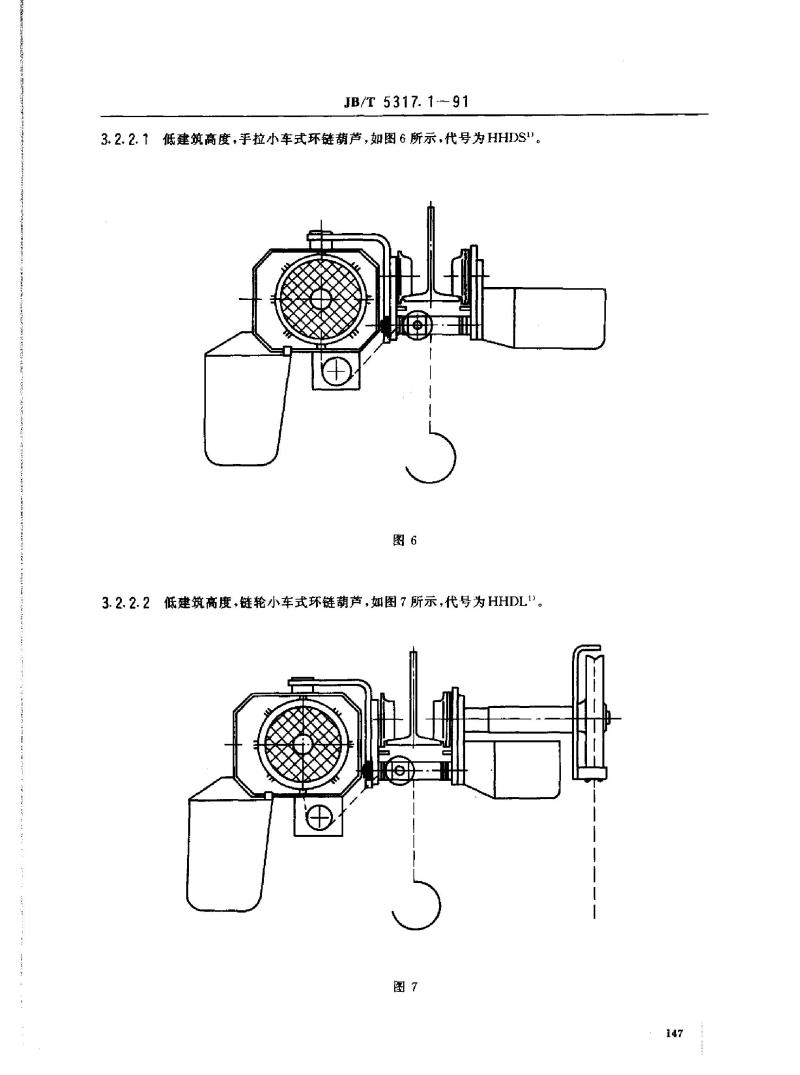

3.2.2.1低建筑高度，手拉小车式环链葫芦，如图6所示，代号为HHDS\。田
3.2.2.2低建筑高度，链轮小车式环链葫芦，如图7所示，代号为HHDL1④
JB/T 5317. 1—91

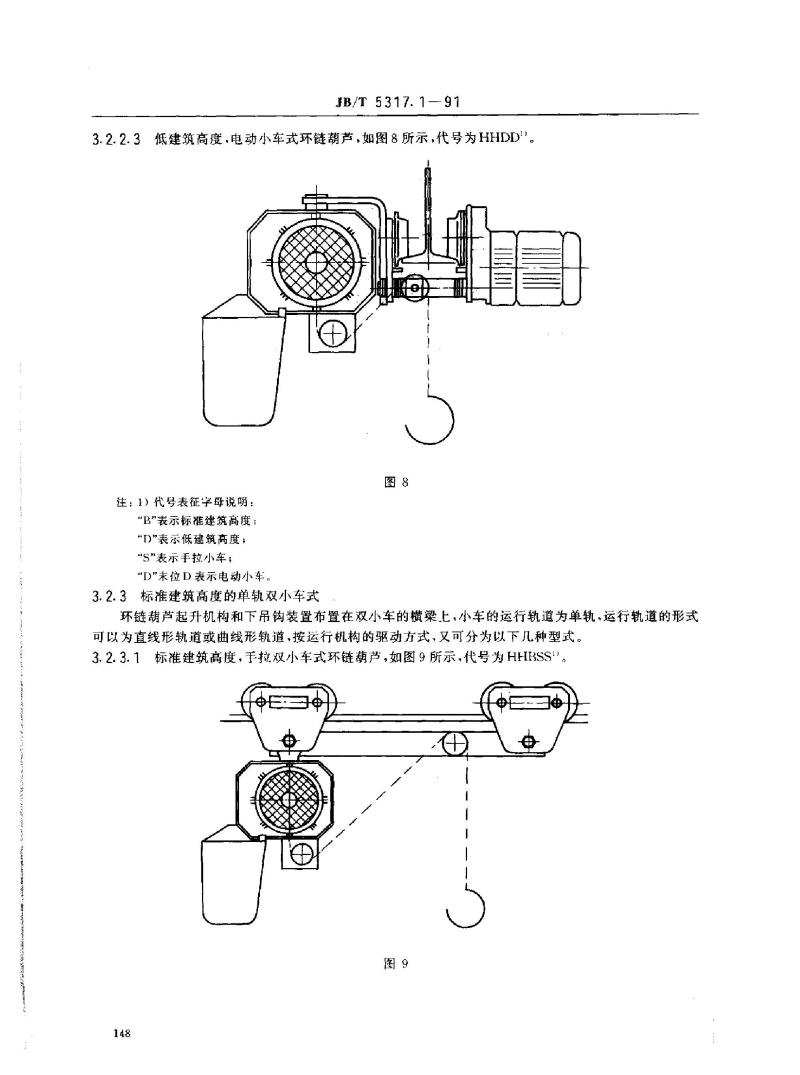

3.2.2.3低建筑高度，电动小车式环链葫芦，如图8所示，代号为HHDD1”图8
注：1）代号表征字母说明：
“B\表示标准建筑高度；
“D”表示低建筑高度；
“S\表示手拉小车；
“D)\末位D表示电动小车。
3.2.3标准建筑高度的单轨双小车式环链葫芦起升机构和下吊钩装置布置在双小车的横梁上，小车的运行轨道为单轨，运行轨道的形式可以为直线形轨道或曲线形轨道，按运行机构的驱动方式，又可分为以下几种型式。3.2.3.1标准建筑高度，手拉双小车式环链葫芦，如图9所示，代号为HHBSS!。图9
JB/T 5317.1--91
3.2.3.2标准建筑高度，链轮双小车式环链葫芦，如图10所示，代号为HHBLS!由
3.2.3.3标准建筑高度，电动双小车式环链芦，如图11所示，代号为HHBDS!)图11
注：1）代号表征字母说明，“S\（末位)表示双小车。4
基本睾数
起重量
环链葫芦的额定起重量是根据GB783所确定的数值，如表2的规定。表2
4.2起升高度
起升高度应优先采用表3所规定的数值。2.5
3起升速度
JB/T5317.1—91
起升速度应优先采用表4所规定的数值。表4
4.4运行速度
第一优先采用的运行速度如表5所规定的数值。表5
第二优先采用的运行速度如表6所规定的数值。表6
附加说明：www.bzxz.net
本标准由机械电子工业部北京起重运输机械研究所提出并归口。本标准由北京起重运输机械研究所负责起草。本标准主要起草人梁检爱。
