【机械行业标准(JB)】 环链电动葫芦用锥形转子电动机

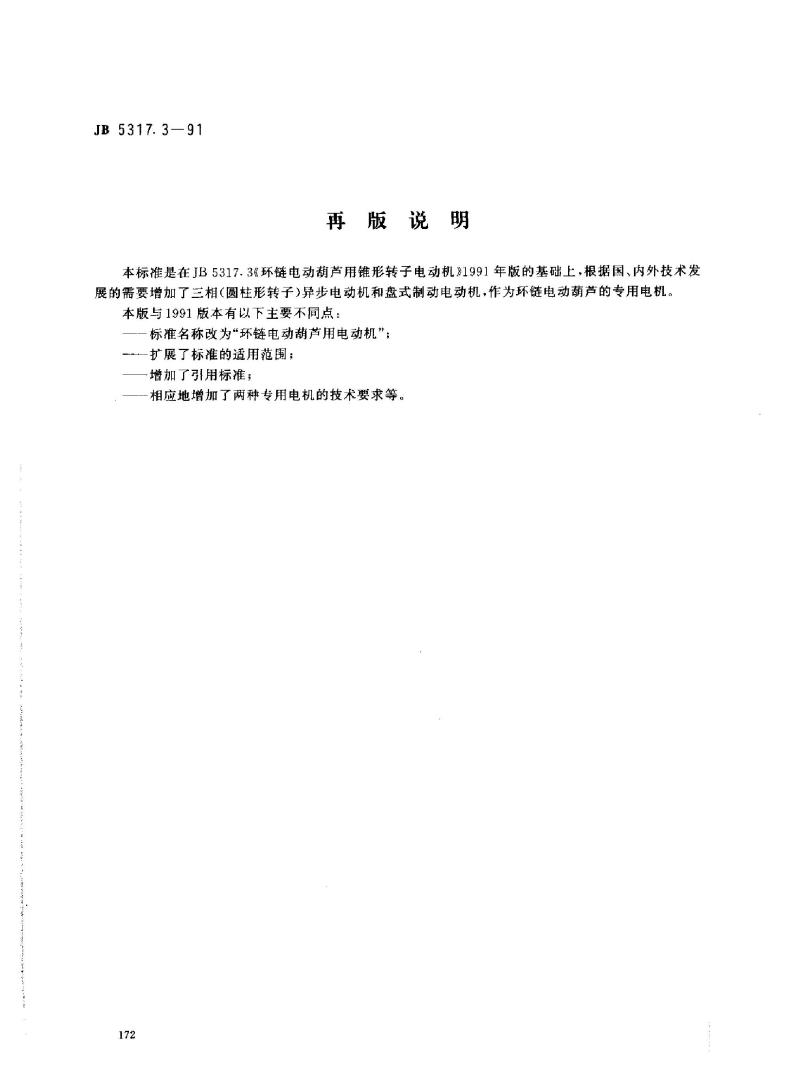

JB5317.3—91 再版说明
本标准是在JB5317.3《环链电动葫芦用锥形转子电动机》1991年版的基础上，根据国内外技术发展的需要增加了三相（圆柱形转子）异步电动机和盘式制动电动机，作为环链电动葫芦的专用电机。本版与1991版本有以下主要不同点：标准名称改为“环链电动葫芦用电动机”；扩展了标准的适用范围；增加了引用标准；相应地增加了两种专用电机的技术要求等。

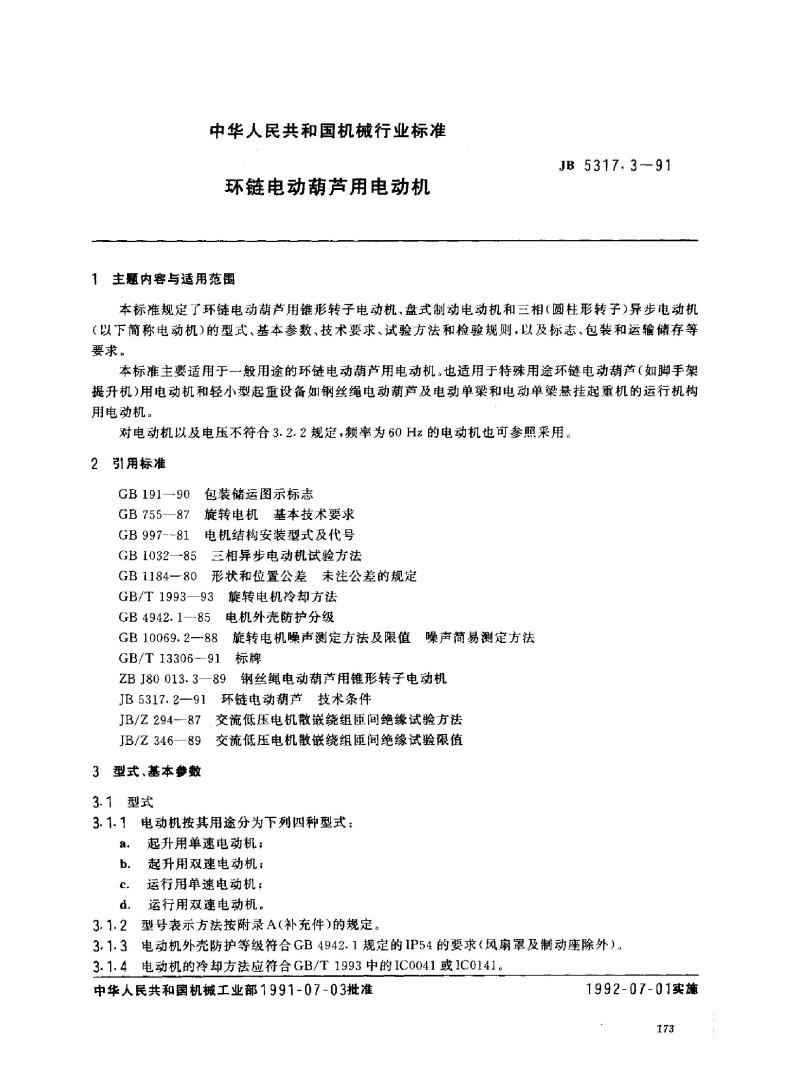

中华人民共和国机械行业标准
环链电动葫芦用电动机
1 主题内容与适用范围
本标准规定了环链电动葫芦用锥形转子电动机、盘式制动电动机和三相异步电动机（以下简称电动机）的型式、基本参数、技术要求、试验方法和检验规则，以及标志、包装和运输储存等要求。本标准主要适用于一般用途的环链电动葫芦用电动机，也适用于特殊用途环链电动葫芦（如脚手架提升机）用电动机和轻小型起重设备如钢丝绳电动葫芦及电动单梁和电动单梁悬挂起重机的运行机构用电动机。对于电动机及电压不符合规定、频率为60Hz的电动机，也可参照采用。
2 引用标准
GB 191—90 包装储运图示标志
GB 755—87 旋转电机基本技术要求
GB 997—81 电机结构安装型式及代号
GB 1032—85 三相异步电动机试验方法
GB 1184—80 形状和位置公差未注公差的规定
GB/T 1993-93 旋转电机冷却方法
GB 4942.1-85 电机外壳防护分级
GB 10069.2—88 旋转电机噪声测定方法及限值、噪声简易测定方法
GB/T 13306—91 标牌
ZB J80 013.3—89 钢丝绳电动葫芦用锥形转子电动机
JB 5317.2—91
JB/Z 294—87
JB/Z 346—89
3 型式与基本参数
3.1 型式
电动机按用途分为四种型式：
a. 起升用单速电动机
b. 起升用双速电动机
c. 运行用单速电动机
d. 运行用双速电动机
3.1.2 型号表示方法按附录A规定
3.1.3 电动机外壳防护等级符合GB 4942.1规定的IP54要求（风扇罩及制动座除外）
3.1.4 电动机冷却方法应符合GB/T 1993中的IC0041或IC0141
3.1.5 电动机安装型式应符合GB 997中的IM3001（IMB5）、IM4401（IMB9）、IM5102

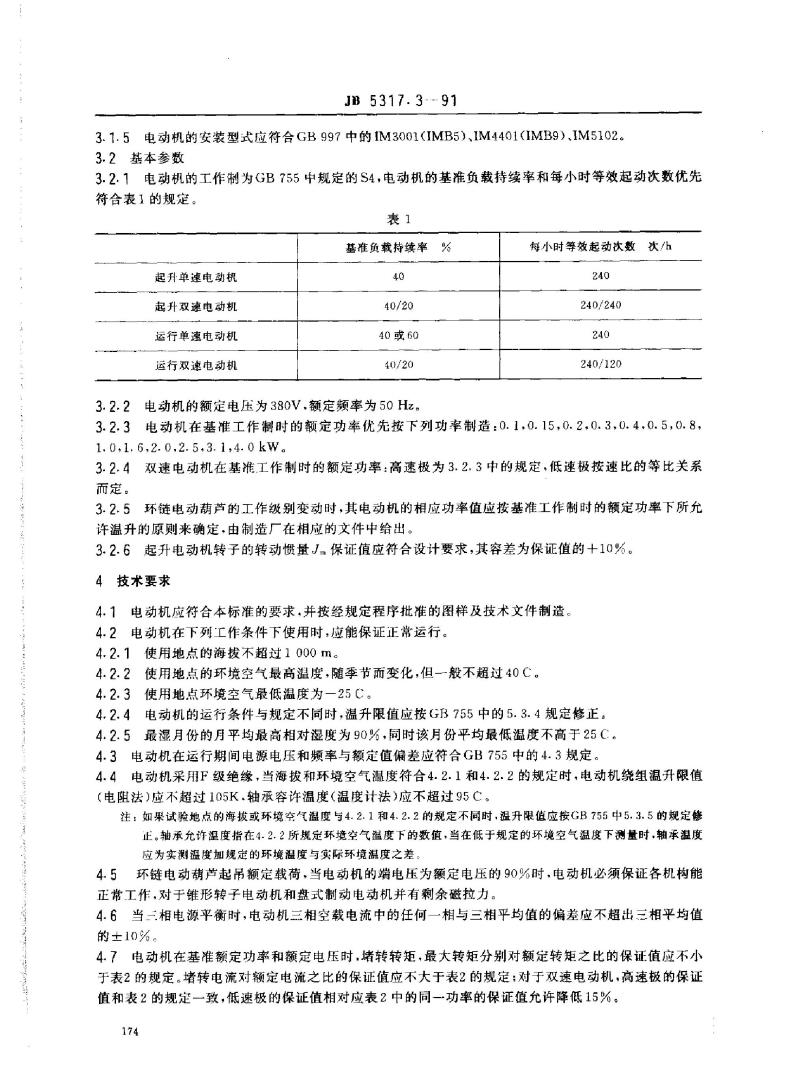

3.2 基本参数
3.2.1 电动机工作制为GB 755中规定的S4，基准负载持续率和每小时等效起动次数优先符合表1规定
表1 基准负载持续率及每小时等效起动次数
起升单速电动机：40% / 240次/h
起升双速电动机：40/20% / 240/240次/h
运行单速电动机：40或60% / 240次/h
运行双速电动机：40/20% / 240/120次/h
3.2.2 电动机额定电压380V，额定频率50Hz
3.2.3 电动机基准工作制时额定功率按0.1、0.15、0.2、0.3、0.4、0.5、0.8、1.0、1.6、2.0、2.5、3.1、4.0 kW制造
3.2.4 双速电动机低速极按速比等比关系确定
3.2.5 工作级别变动时，电动机功率按基准工作制额定功率下允许温升确定，由制造厂在文件中给出
3.2.6 起升电动机转子转动惯量Jm保证值应符合设计要求，容差为保证值的+10% bZxz.net

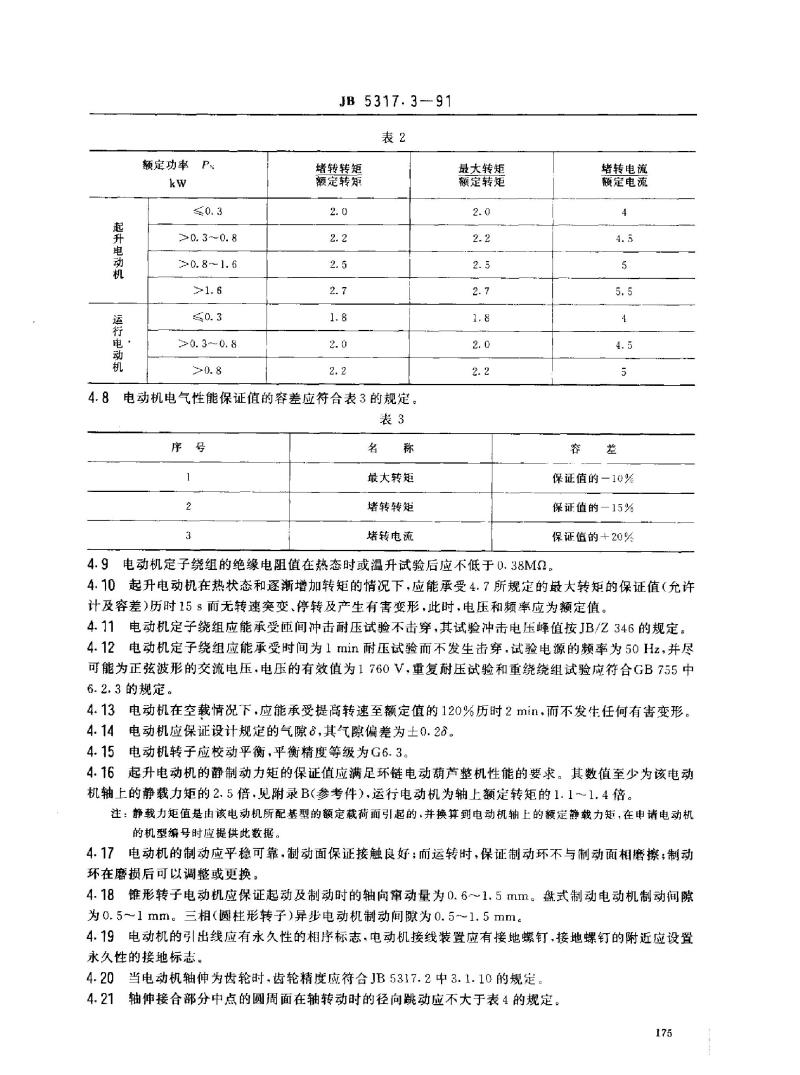

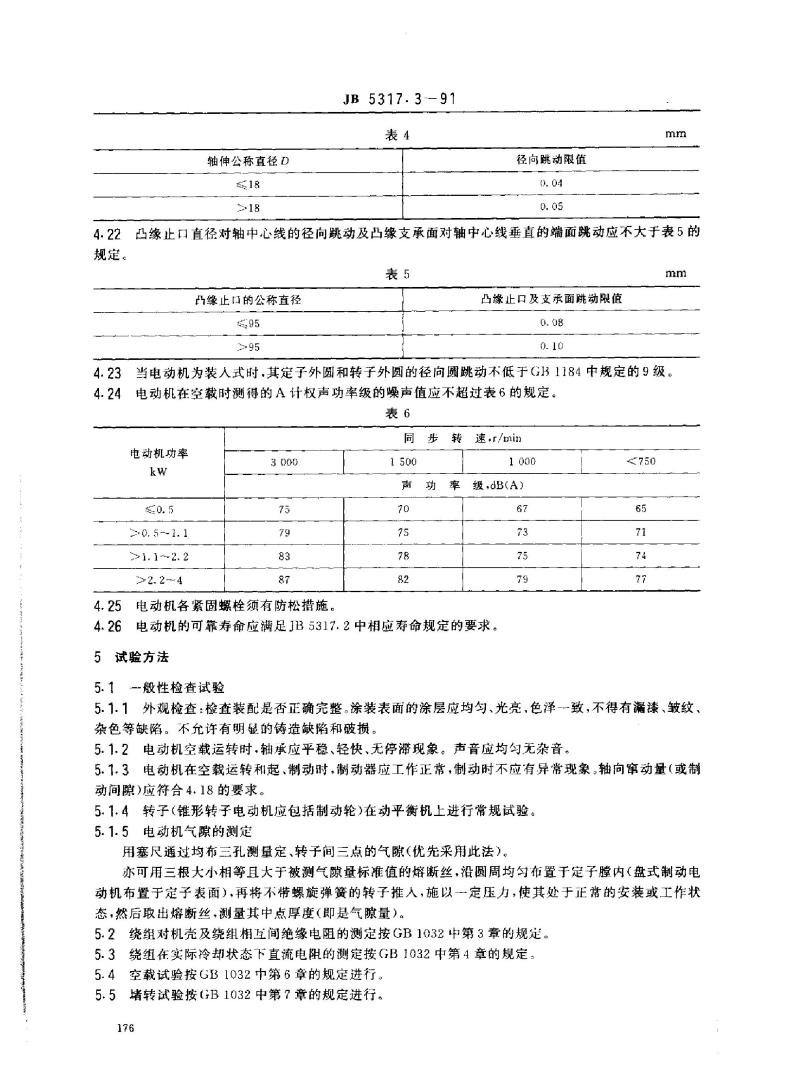

4 技术要求
4.1 电动机应符合本标准要求，并按批准的图样及技术文件制造
4.2 电动机在下列条件下使用，应保证正常运行：
4.2.1 使用地点海拔不超过1000m
4.2.2 环境空气最高温度随季节变化，但一般不超过40°C
4.2.3 环境空气最低温度为-25°C
4.2.4 运行条件与规定不同时，温升限值按GB 755 5.3.4修正
4.2.5 最湿月份月平均最高相对湿度90%，且平均最低温度不高于25°C
4.3 电源电压和频率偏差应符合GB 755 4.3规定
4.4 电动机采用F级绝缘，海拔和环境温度符合规定时，绕组温升限值（电阻法）不超过105K，轴承允许温度（温度计法）不超过95°C
