【机械行业标准(JB)】 舞台转台

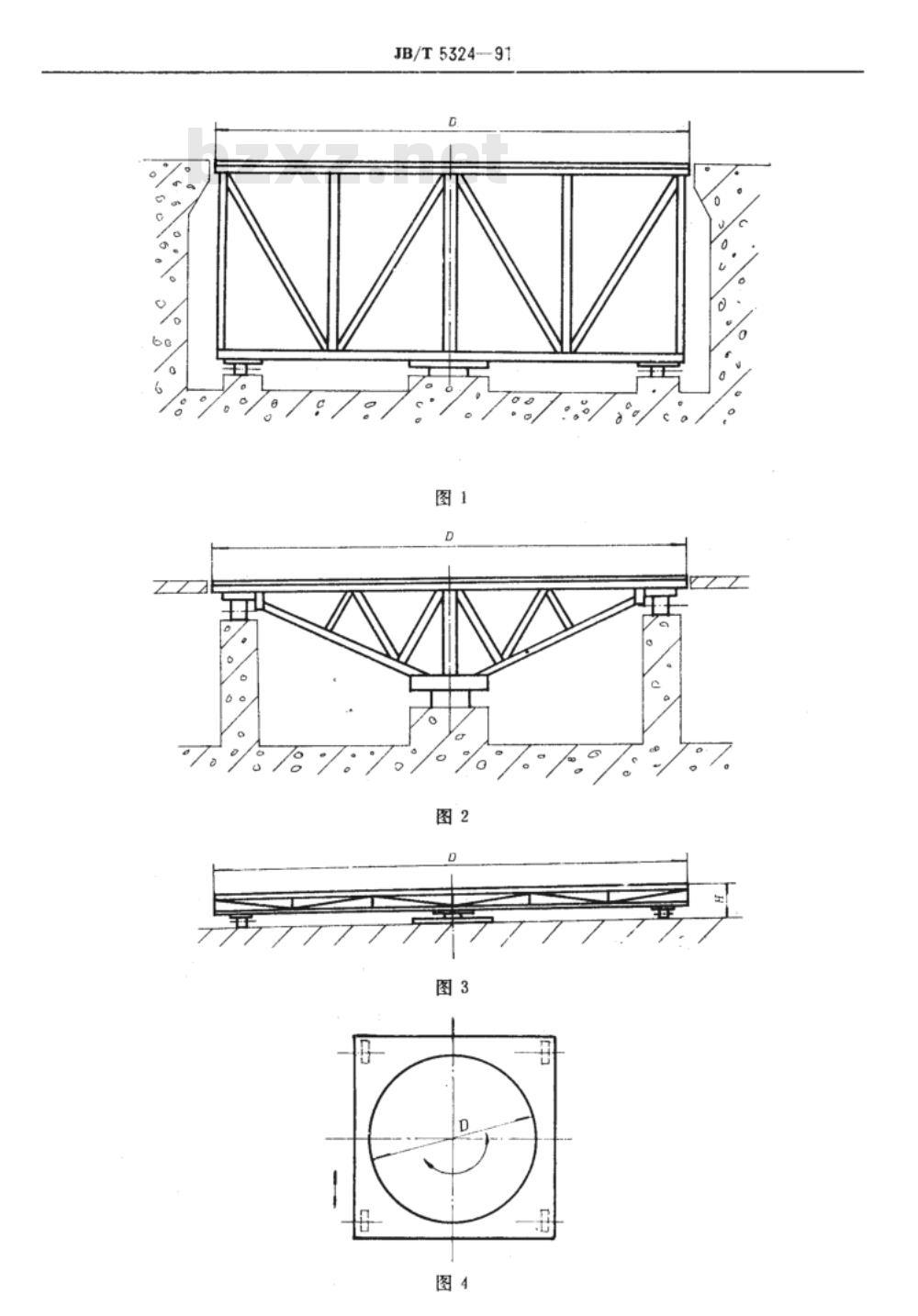

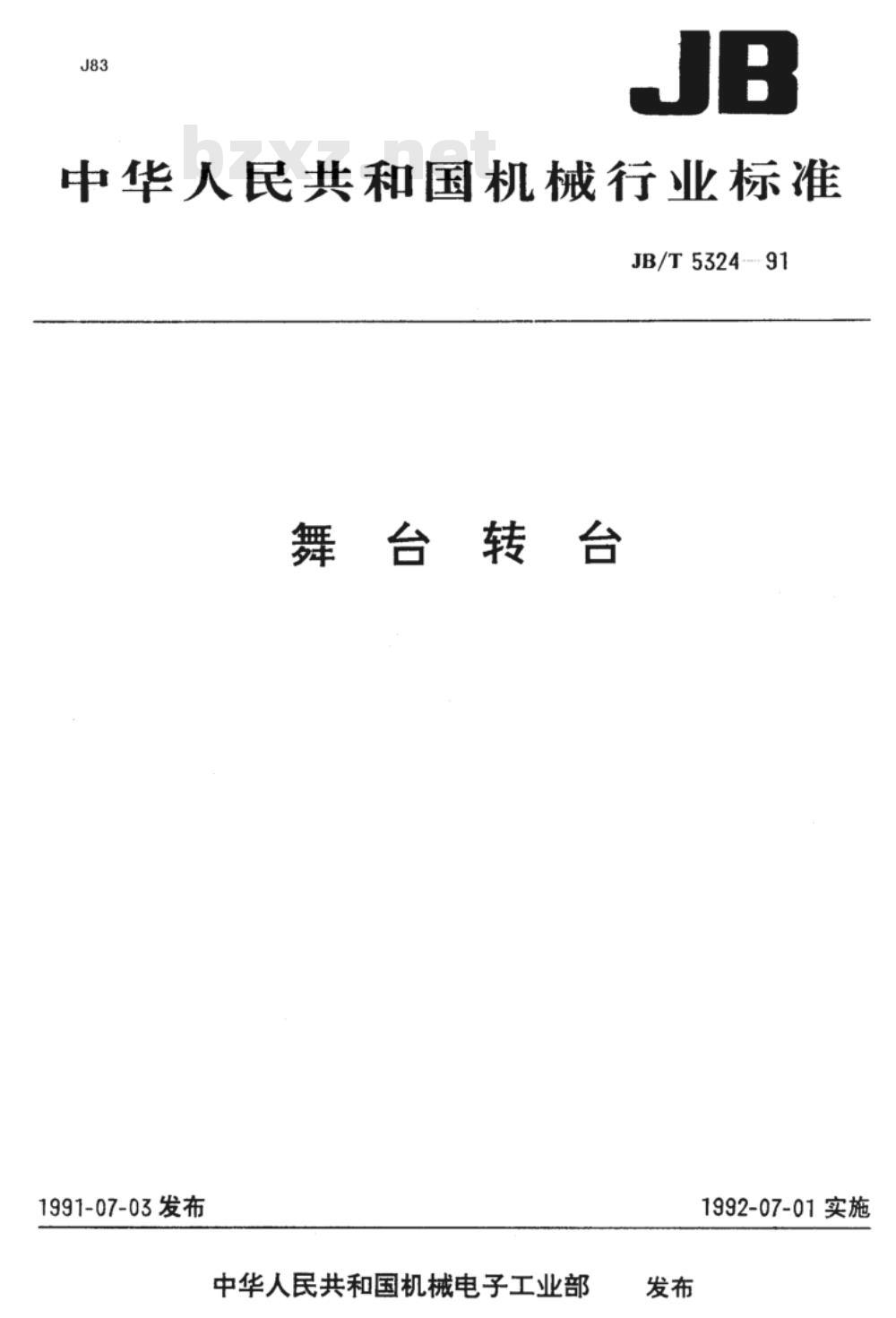

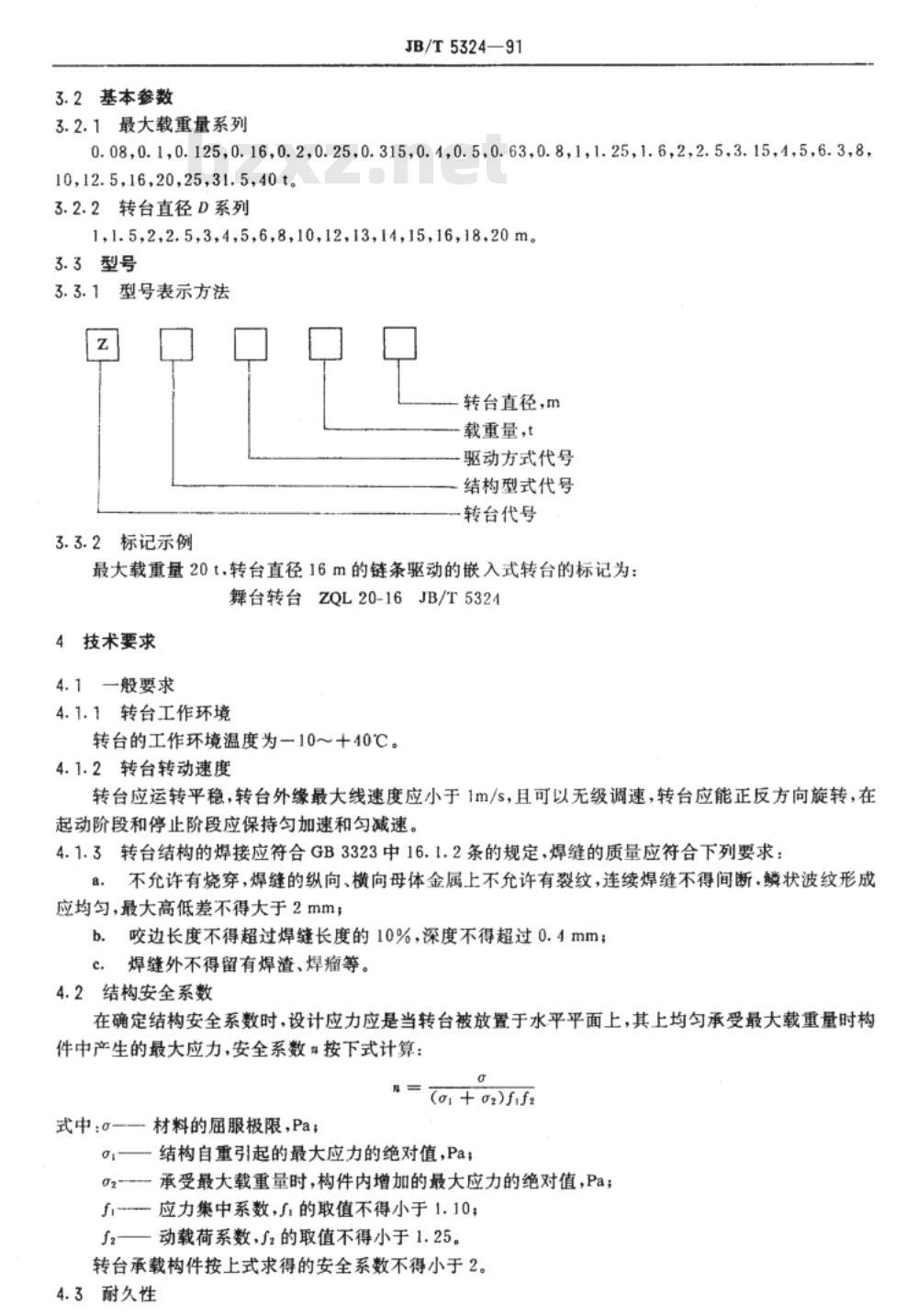

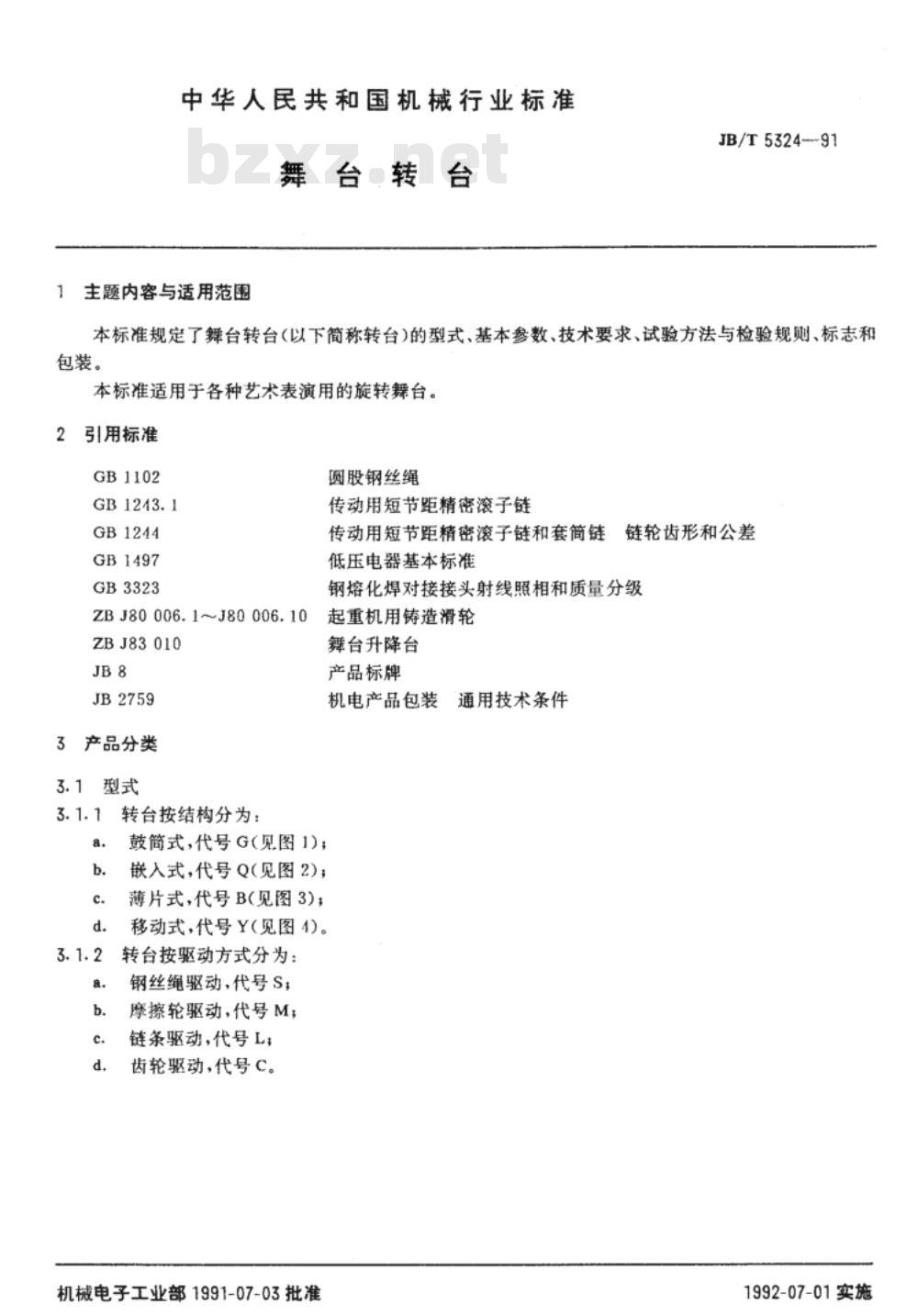

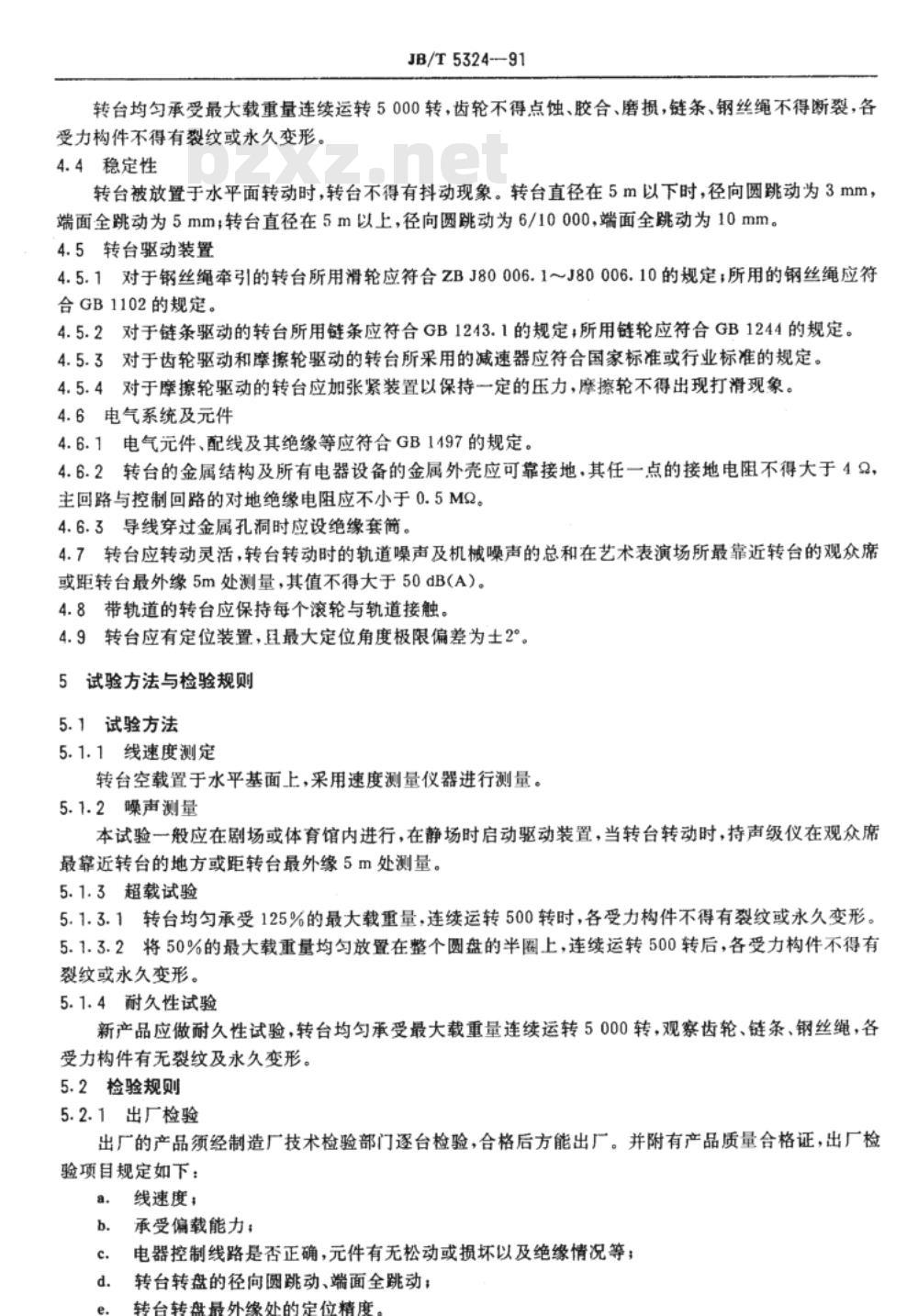

中华人民共和国机械行业标准 JB/T5324-91 舞台转台 1991-07-03 发布 1992-07-01 实施 中华人民共和国机械电子工业部发布 1 主题内容与适用范围 本标准规定了舞台转台（以下简称转台）的型式、基本参数、技术要求、试验方法与检验规则、标志和包装。本标准适用于各种艺术表演用的旋转舞台。 2 引用标准 GB1102, GB1243.1, GB1244, GB1497, GB3323, ZBJ80006.1-J80006.10, ZBJ83010, JB8, JB2759 3 产品分类 3.1 型式 3.1.1 结构型式 a. 鼓简式，代号G（见图1） b. 嵌入式，代号Q（见图2） c. 薄片式，代号B（见图3） d. 移动式，代号Y（见图4） 3.1.2 驱动方式 a. 钢丝绳驱动，代号S b. 摩擦轮驱动，代号M c. 链条驱动，代号L d. 齿轮驱动，代号C 3.2 基本参数 3.2.1 最大载重量系列 0.08, 0.1, 0.125, 0.16, 0.2, 0.25, 0.315, 0.4, 0.5, 0.63, 0.8, 1, 1.25, 1.6, 2, 2.5, 3.15, 4, 5, 6.3, 8, 10, 12.5, 16, 20, 25, 31.5, 40 t 3.2.2 转台直径D系列 1, 1.5, 2, 2.5, 3, 4, 5, 6, 8, 10, 12, 13, 14.5, 16, 18, 20 m 3.3 型号 3.3.1 型号表示方法 转台型号表示包括转台直径（m）、载重量（t）、驱动方式代号和结构型式代号。 3.3.2 标记示例 最大载重量20t，转台直径16m的链条驱动嵌入式转台标记为：舞台转台 ZQL20-16 JB/T5324 4 技术要求 4.1 一般要求 4.1.1 转台工作环境 转台的工作环境温度为-10～+40℃。 4.1.2 转台转动速度 转台应运转平稳，外缘最大线速度应小于1 m/s，可无级调速，并能正反方向旋转。在起动和停止阶段应保持匀加速和匀减速。 4.1.3 转台结构焊接 焊接应符合 GB3323 中 16.1.2 条规定，焊缝质量要求： a. 不允许烧穿，焊缝母材上不得有裂纹，连续焊缝不得间断，鳞状波纹均匀，最大高低差≤2 mm b. 咬边长度不得超过焊缝长度的10%，深度≤0.4 mm c. 焊缝外不得留有焊渣或焊瘤 4.2 结构安全系数 设计应力取转台水平承受最大载重量时构件最大应力。安全系数计算公式为： α/(σ0+σ2)·f2 式中：α——材料屈服极限（Pa）；σ0——结构自重最大应力绝对值（Pa）；σ2——承受最大载重量时构件增加的最大应力绝对值（Pa）；f——应力集中系数（≥1.10）；J2——动载荷系数（≥1.25）。转台承载构件安全系数不得小于2。 4.3 耐久性 转台连续承受最大载重量运转5000转，齿轮不得点蚀、胶合或磨损，链条、钢丝绳不得断裂，受力构件不得有裂纹或永久变形。 4.4 稳定性 转台放置于水平面转动时不得抖动。直径≤5 m，径向圆跳动≤3 mm，端面全跳动≤5 mm；直径>5 m，径向圆跳动≤6/10000，端面全跳动≤10 mm。 4.5 转台驱动装置 4.5.1 钢丝绳驱动转台滑轮应符合 ZBJ80006.1-J80006.10，钢丝绳应符合 GB1102 4.5.2 链条驱动转台链条应符合 GB1243.1，链轮应符合 GB1244 4.5.3 齿轮驱动和摩擦轮驱动转台减速器应符合国家或行业标准 4.5.4 摩擦轮驱动应加张紧装置，防止打滑 4.6 电气系统及元件 4.6.1 电气元件、配线及绝缘应符合 GB1497 4.6.2 转台金属结构及电器设备金属外壳应可靠接地，任一点接地电阻≤4 Ω，主回路与控制回路对地绝缘电阻应满足规定
