【机械行业标准(JB)】 聚酰亚胺-氟46复合薄膜绕包铜圆线

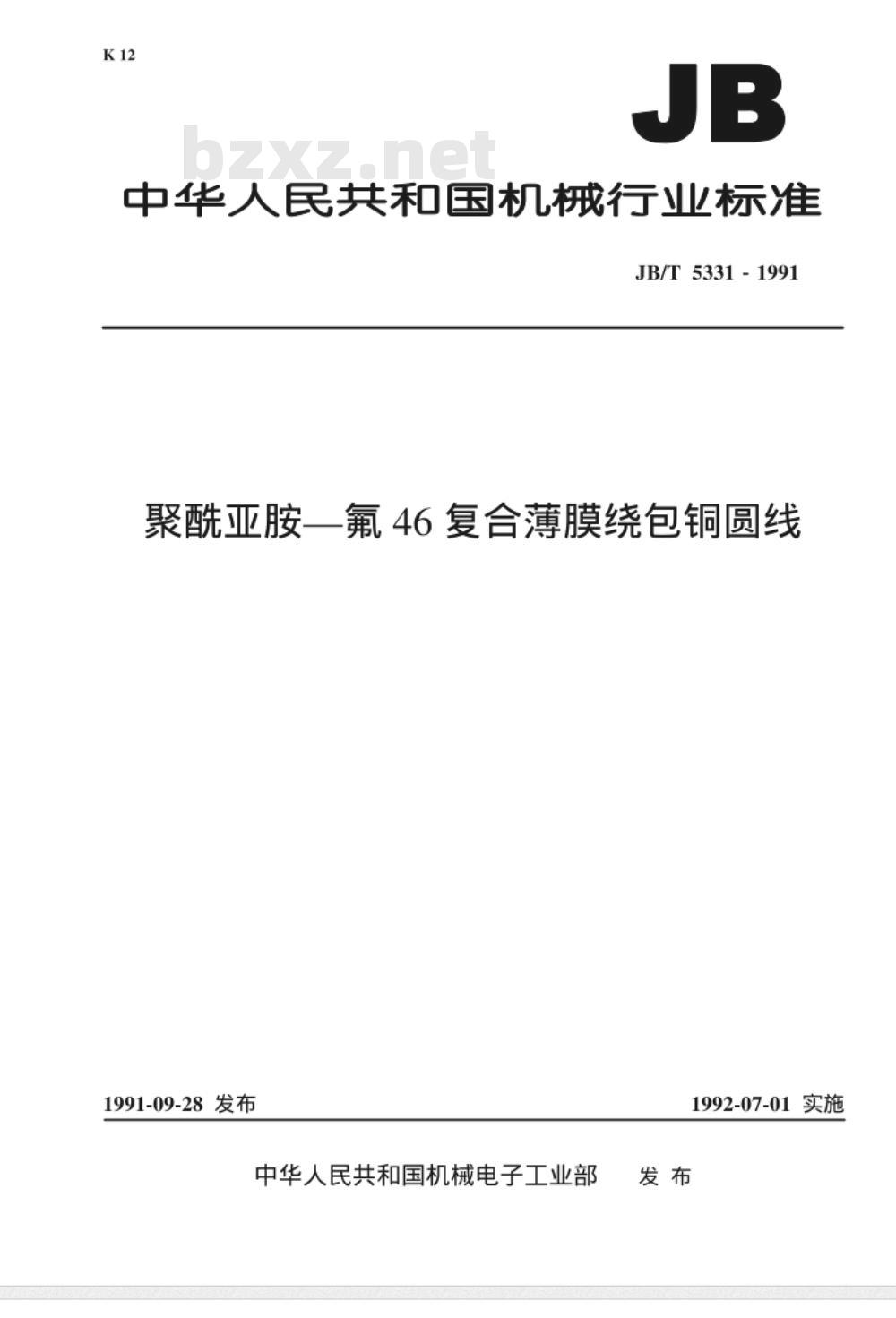

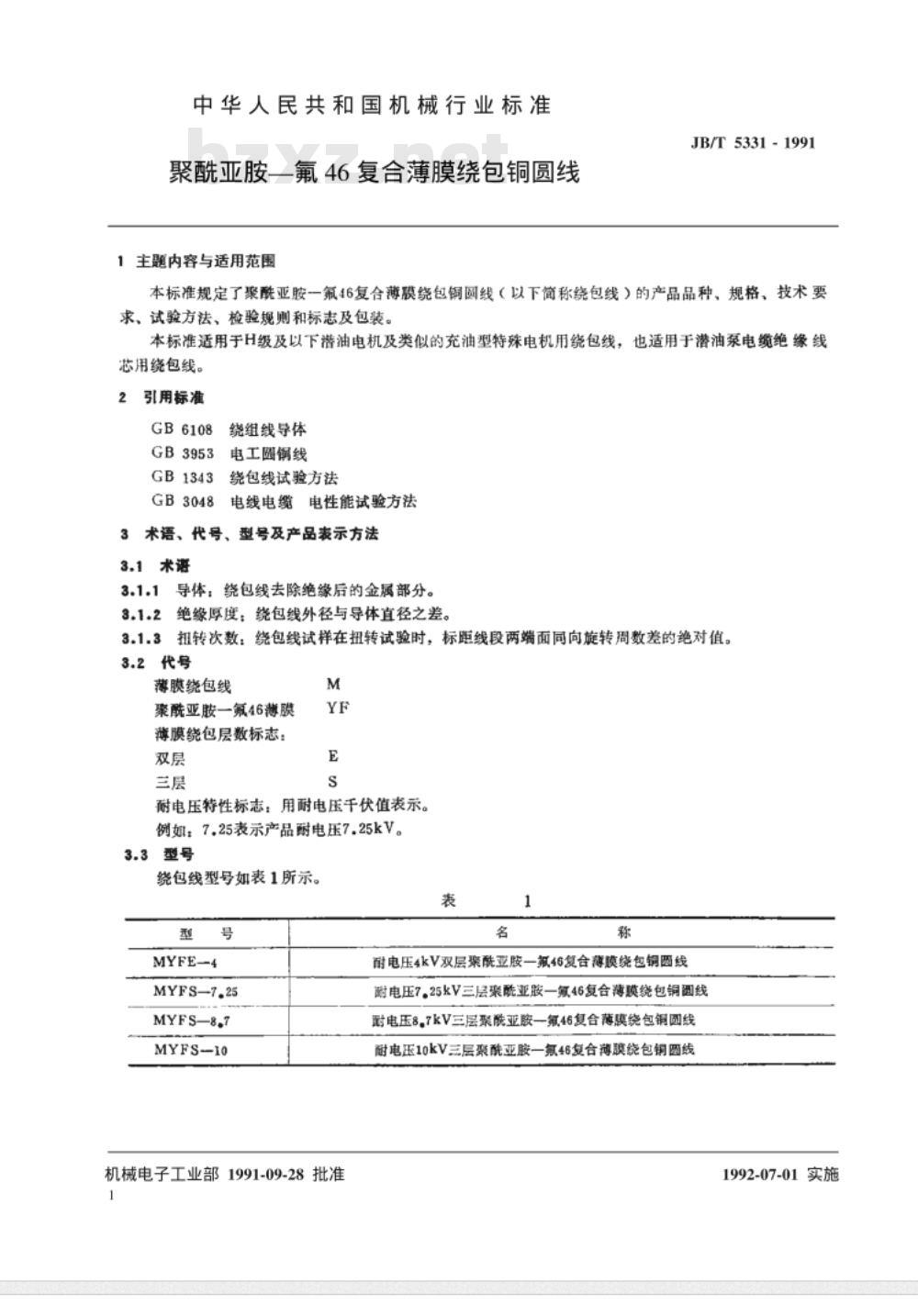

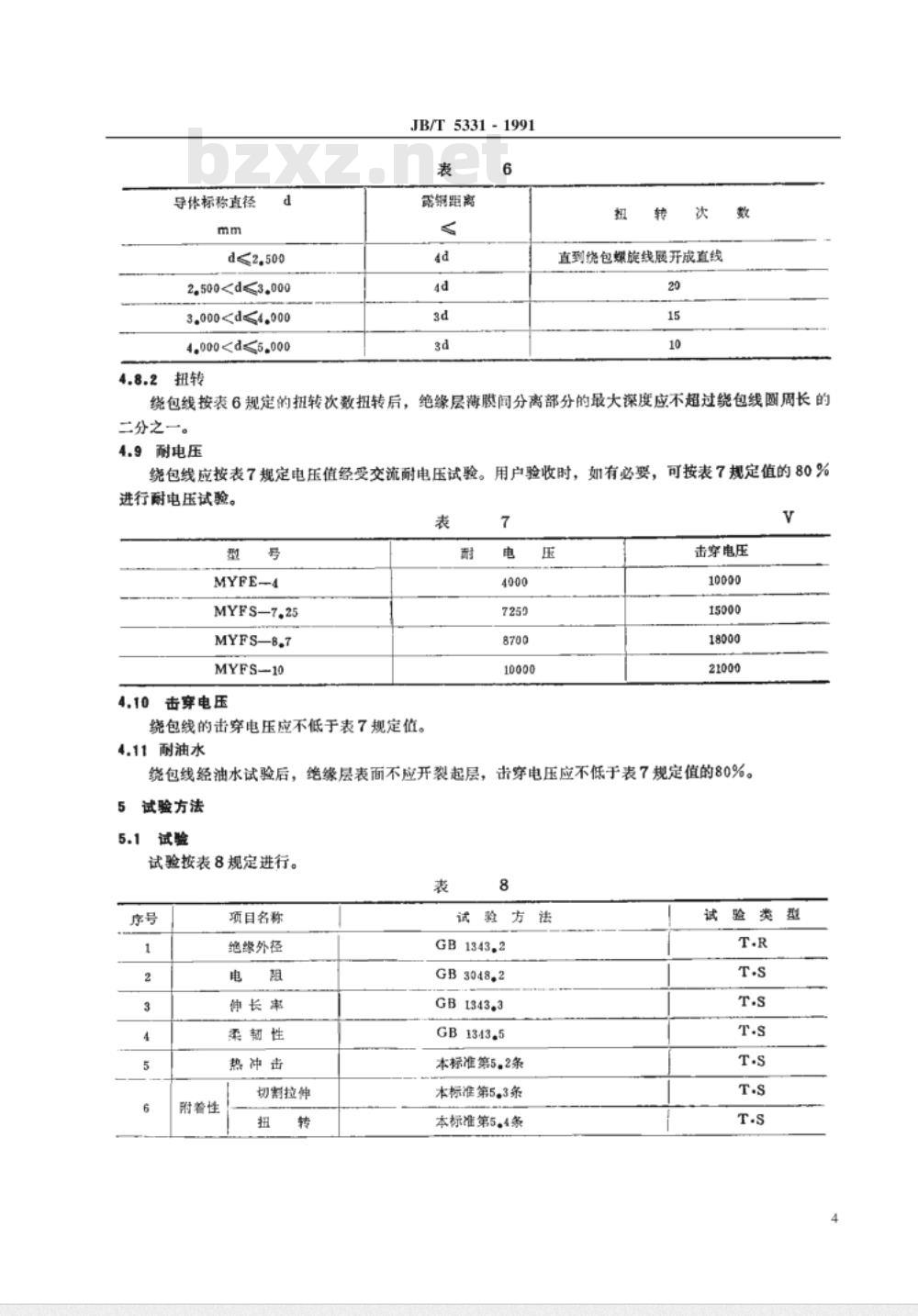

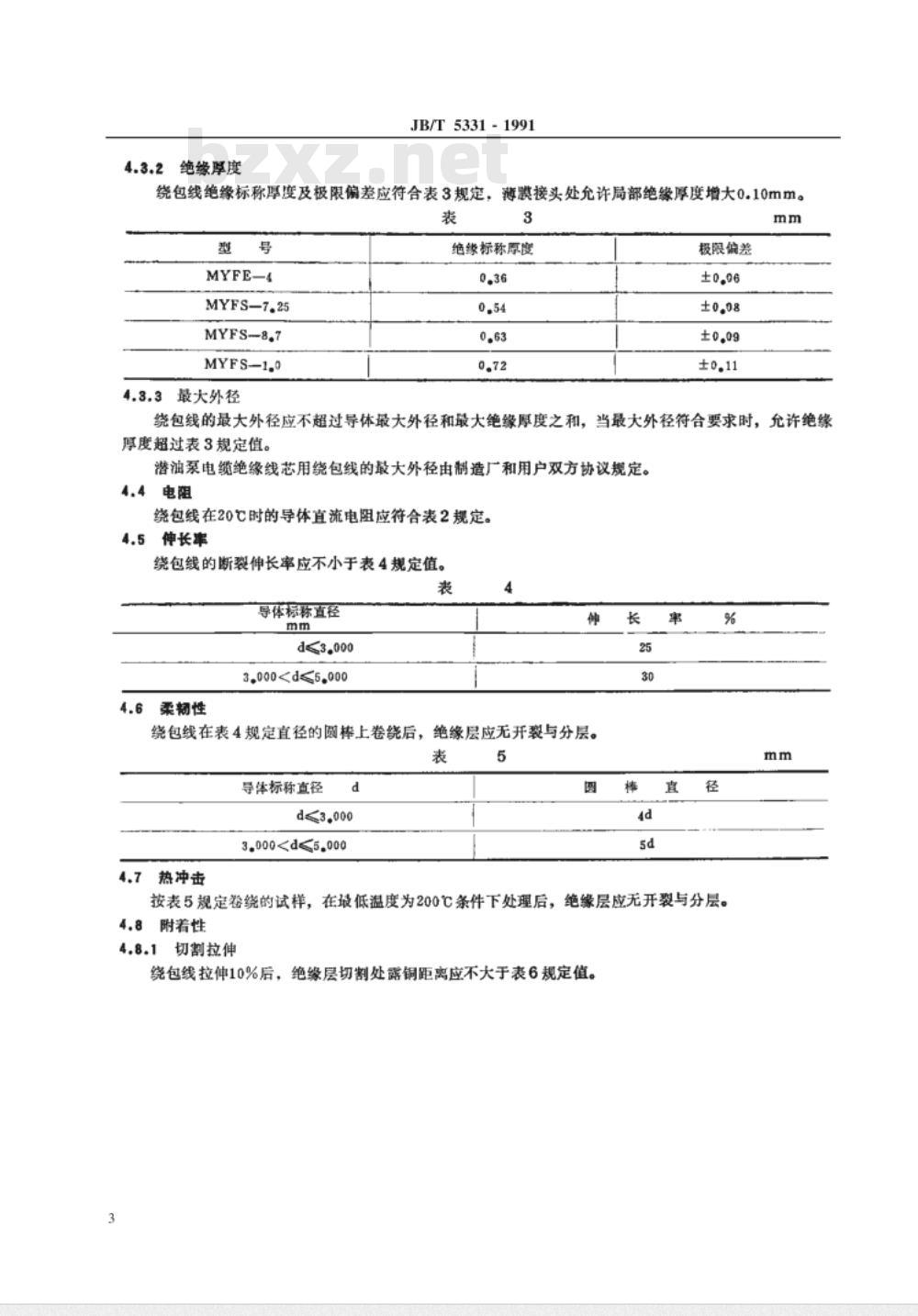

中华人民共和国机械行业标准 JB/T5331-1991 聚酰亚胺一氟46复合薄膜绕包铜圆线 1991-09-28 发布 1992-07-01 实施 中华人民共和国机械电子工业部发布 1 主题内容与适用范围 本标准规定了聚酰亚胺一氟46复合薄膜绕包铜圆线（以下简称绕包线）的产品品种、规格、技术要求、试验方法、检验规则以及标志和包装要求。本标准适用于H级及以下潜油电机及类似充油型特殊电机用绕包线，也适用于潜油泵电缆绝缘线芯用绕包线。 2 引用标准 GB6108 绕组线导体 GB3953 电工铜线 GB1343 绕包线试验方法 GB3048 电线电缆电性能试验方法 3 术语、代号、型号及产品表示方法 3.1 术语 3.1.1 导体：绕包线去除绝缘后的金属部分。 3.1.2 绝缘厚度：绕包线外径与导体直径之差。 3.1.3 扭转次数：绕包线试样在扭转试验时，标距线段两端面同向旋转周数差的绝对值。 3.2 代号 薄膜绕包线采用聚酰亚胺一氟46薄膜，标志如下： 薄膜绕包层数：双层、三层 耐电压特性：用耐电压千伏值表示，例如7.25表示产品耐电压7.25 kV。 3.3 型号 绕包线型号示例如表1所示： 表1 型号及名称 MYFE-4：前电压4kV双层聚酰亚胺一氟46复合薄膜绕包铜圆线 MYFS-7.25：耐电压7.25kV三层聚酰亚胺一氟46复合薄膜绕包铜圆线 MYFS-8.7：耐电压8.7kV三层聚酰亚胺一氟46复合薄膜绕包铜圆线 MYFS-10：耐电压10kV三层聚酰亚胺一氟46复合薄膜绕包铜圆线 3.4 产品表示方法 3.4.1 产品用型号、规格及标准编号表示，例如导体标称直径为2.120 mm，电压8.7 kV三层聚酰亚胺一氟46复合薄膜绕包铜线表示为 MYFS-8.7。 4 技术要求 4.1 材料 4.1.1 绕包线用铜圆线应符合GB3953规定的TR型圆线要求，表面应清洁光滑，不得有毛刺、擦伤、氧化层及油污。 4.1.2 绕包线绝缘应采用聚酰亚胺一氟46复合薄膜，其性能应符合本标准附录A规定。 4.2 导体 4.2.1 绕包线导体应符合GB6108规定。 4.2.2 导体标称直径及极限偏差应符合表2规定。 表2 导体标称直径及极限偏差 导体标称直径(mm)：1.500, 1.600, 1.700, 1.800, 1.900, 2.000, 2.120, 2.240, 2.360, 2.500, 2.650, 2.800, 3.000, 3.150, 3.350, 3.550, 3.750, 4.000, 4.250, 4.500, 4.750, 5.000 极限偏差(mm)：±0.015, ±0.016, ±0.017, ±0.018, ±0.019, ±0.020, ±0.021, ±0.022, ±0.024, ±0.025, ±0.027, ±0.028, ±0.030, ±0.032, ±0.034, ±0.036, ±0.038, ±0.040, ±0.043, ±0.045, ±0.048, ±0.050 注：按制造厂与用户协议生产的非表中规定标称直径绕包线导体，其偏差值为标称直径的1%。 4.3 绝缘及外观 4.3.1 绕包线绝缘层内层应采用双面复合薄膜，外观应均匀光滑，无气泡、裂纹、划伤或其他缺陷。
