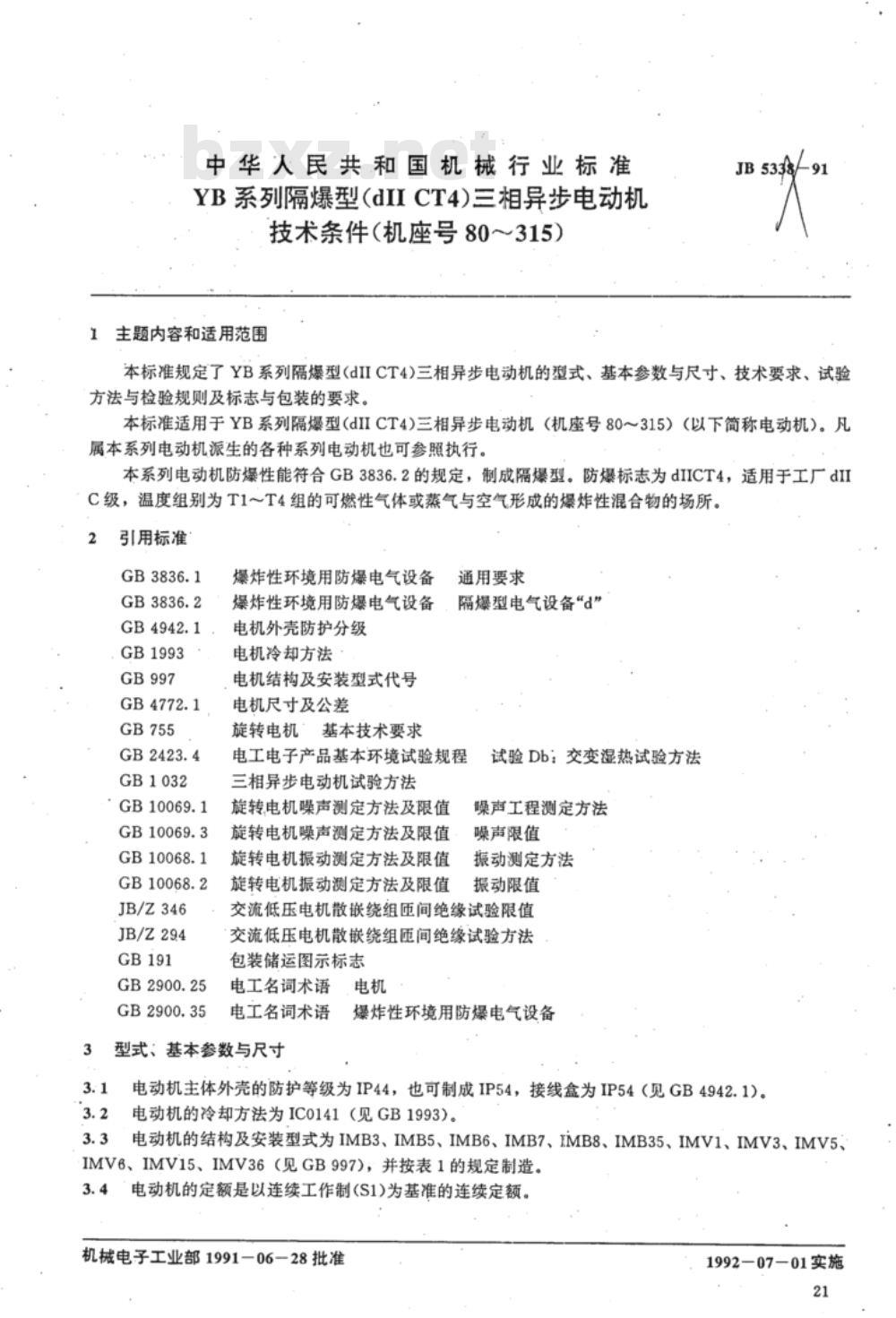

【机械行业标准(JB)】 YB系列隔爆型(dII CT4)三相异步电动机(机座号80～315) 技术条件

中华人民共和国机械行业标准
YB系列隔爆型（dIICT4)三相异步电动机技术条件（机座号80315）
1主题内容和适用范围
JB5338
本标准规定了YB系列隔爆型(dIICT4)三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则及标志与包装的要求。本标准适用于YB系列隔爆型（dIICT4)三相异步电动机（机座号80～315）（以下简称电动机）。凡属本系列电动机派生的各种系列电动机也可参照执行。本系列电动机防爆性能符合GB3836.2的规定，制成隔爆型。防爆标志为dIICT4，适用于工厂dIIC级，温度组别为T1T4组的可燃性气体或蒸气与空气形成的爆炸性混合物的场所。2
引用标准
GB1993
GB1032
GB10069.1
GB10069.3
GB10068.1
GB10068.2
JB/Z346
JB/Z294
GB2900.25
GB2900.35
爆炸性环境用防爆电气设备
爆炸性环境用防爆电气设备
电机外壳防护分级
电机冷却方法
电机结构及安装型式代号
电机尺寸及公差
旋转电机’基本技术要求
通用要求
隔爆型电气设备“d”
电工电子产品基本环境试验规程三相异步电动机试验方法
旋转电机噪声测定方法及限值
旋转电机噪声测定方法及限值
旋转电机振动测定方法及限值
旋转电机振动测定方法及限值
试验Db：交变湿热试验方法
噪声工程测定方法
噪声限值
振动测定方法www.bzxz.net
振动限值
交流低压电机散嵌绕组匝间绝缘试验限值交流低压电机散嵌绕组匝间绝缘试验方法包装储运图示标志
电工名词术语
电工名词术语
型式、基本参数与尺寸
爆炸性环境用防爆电气设备
电动机主体外壳的防护等级为IP44，也可制成IP54，接线盒为IP54（见GB4942.1）。电动机的冷却方法为IC0141（见GB1993）。电动机的结构及安装型式为IMB3、IMB5、IMB6、IMB7、IMB8、IMB35、IMV1、IMV3、IMV5、3.3
IMV6、IMV15、IMV36（见GB997)，并按表1的规定制造。3.4
电动机的定额是以连续工作制(S1)为基准的连续定额。机械电子工业部1991-06-28批准1992—07-01实施
机座号
80~160
180~225
250~315
JB5338-91
结构及安装型式代号（IM）
B3、B5、B6、B7、B8、B35、V1、V3、V5、V6、V15、V36B3、B5、B35、V1
B3、B35、V1

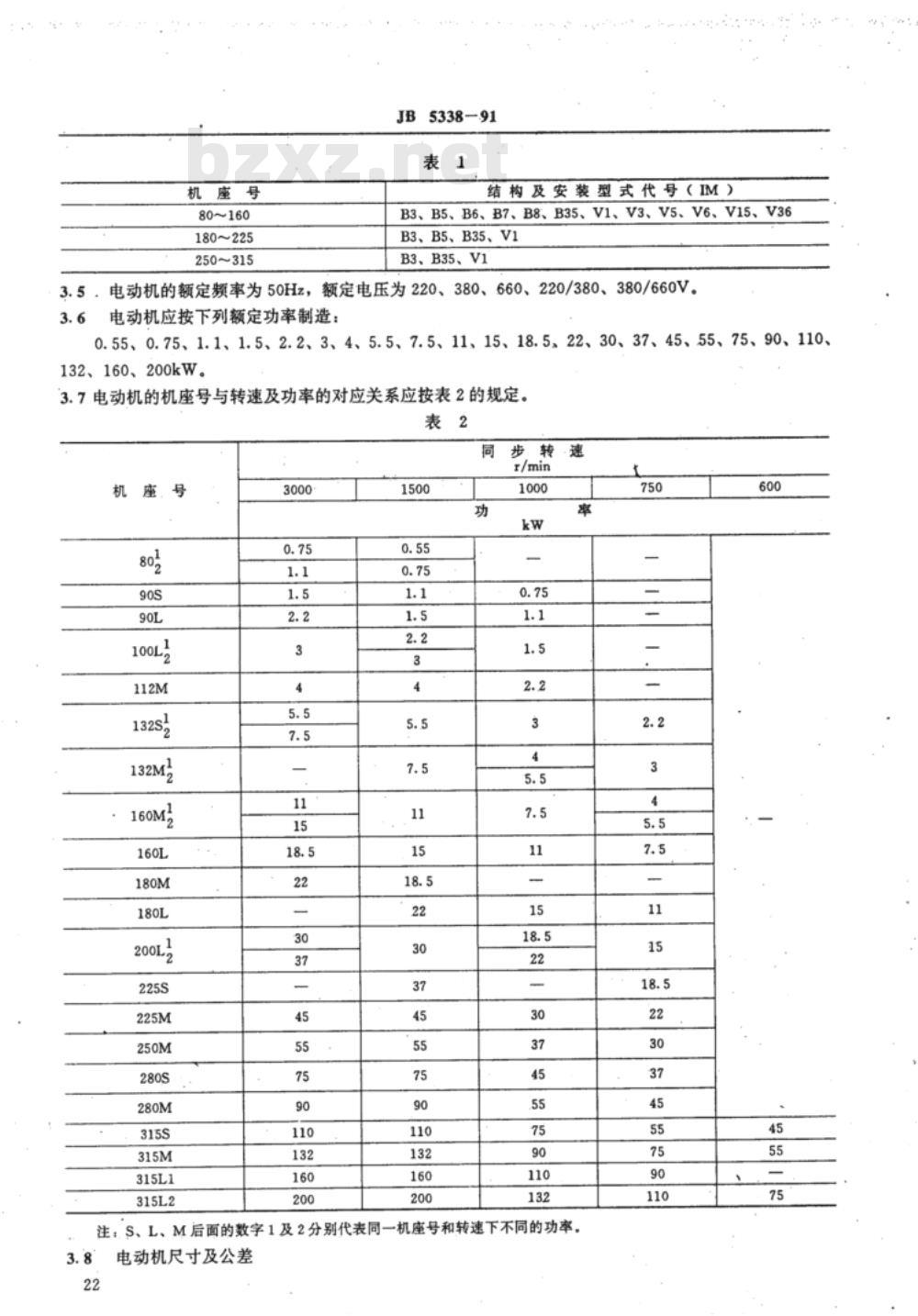

3.5，电动机的额定频率为50Hz，额定电压为220、380、660、220/380、380/660V。3.6电动机应按下列额定功率制造：0.55、0.75、1.1、1.5、2.2、3、4、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、132、160、200kW。
3.7电动机的机座号与转速及功率的对应关系应按表2的规定。表2
机座号
注：S、L、M后面的数字1及2分别代表同一机座号和转速下不同的功率，3.8
电动机尺寸及公差
JB533891

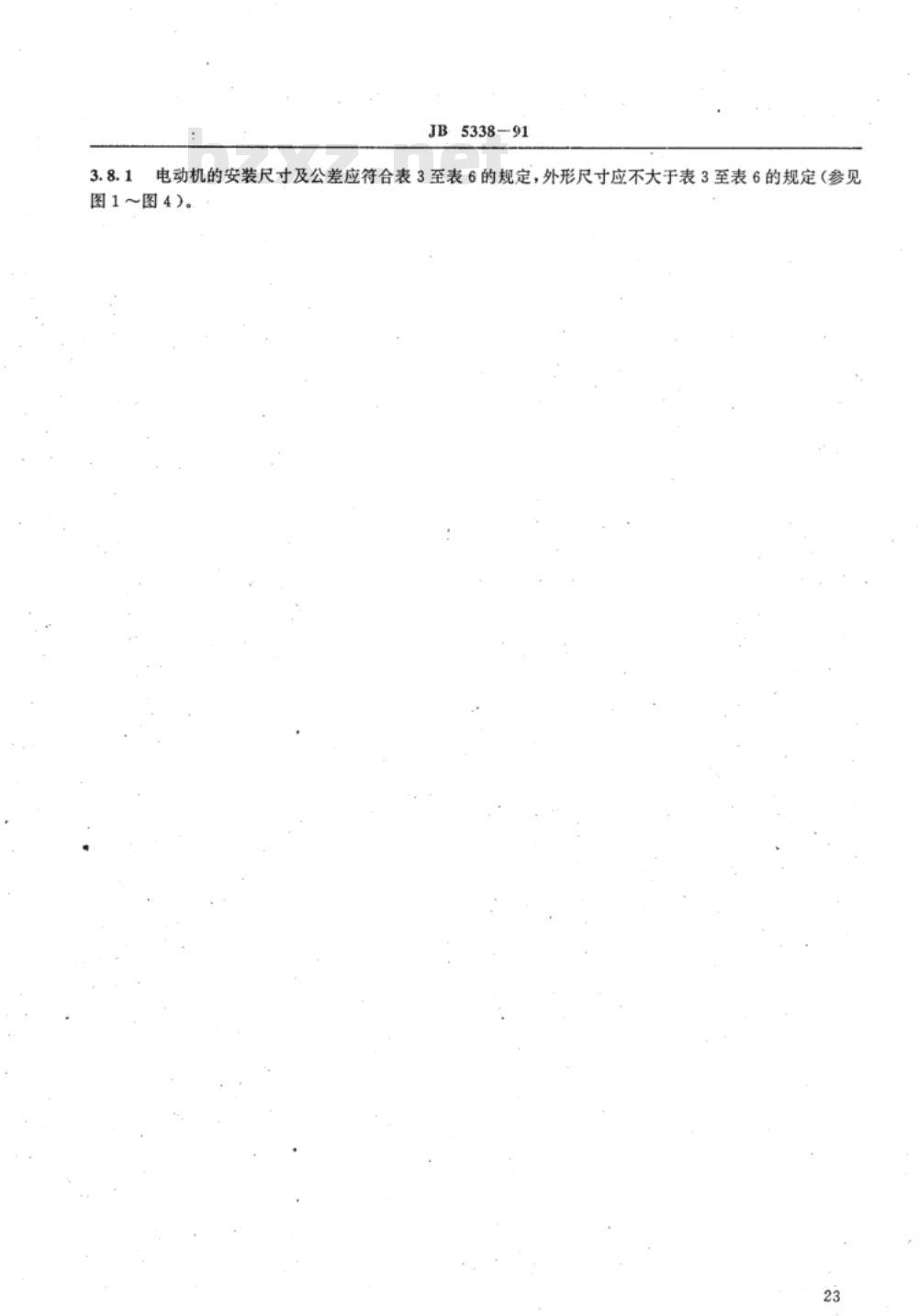

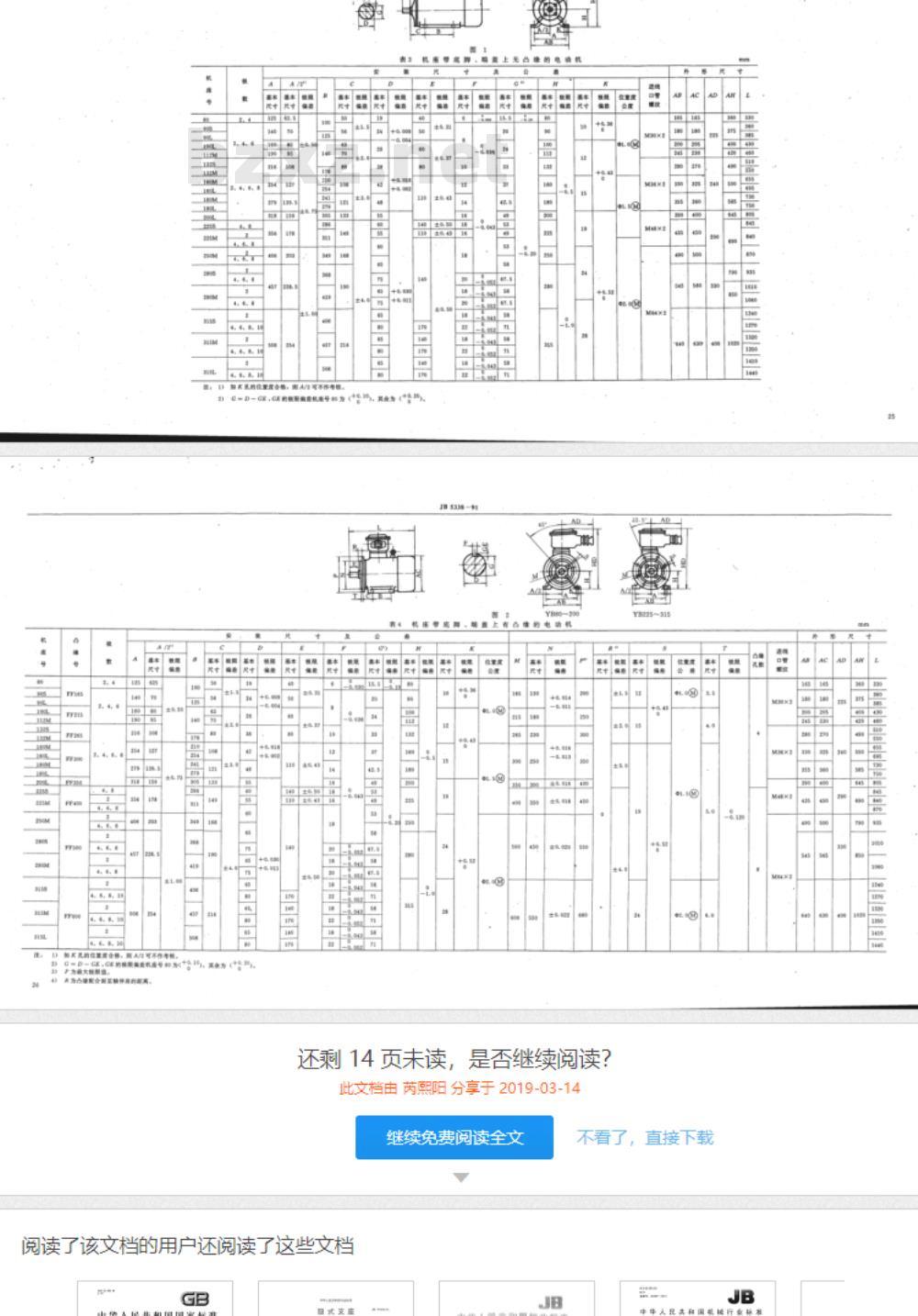

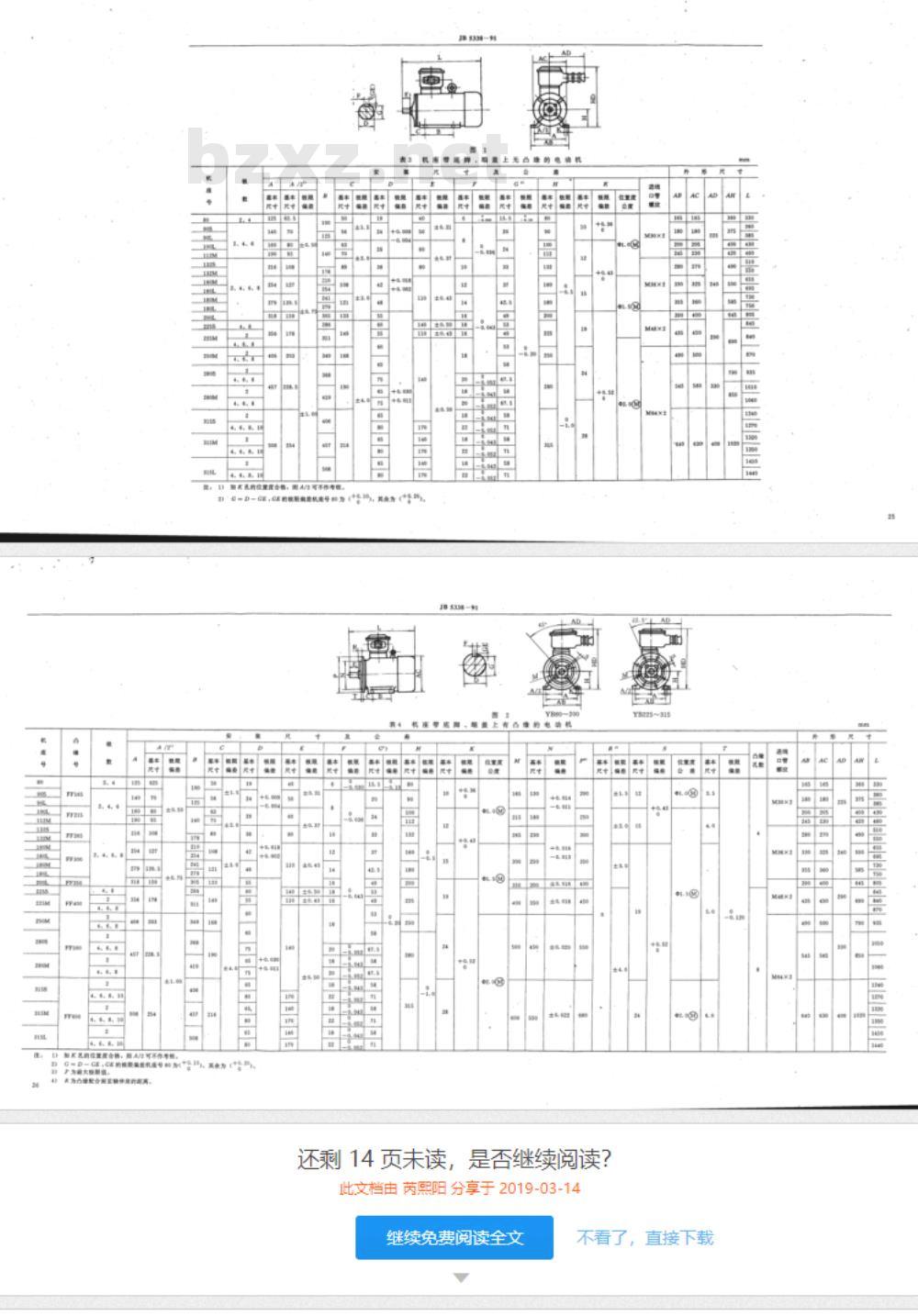

电动机的安装尺寸及公差应符合表3至表6的规定，外形尺寸应不大于表3至表6的规定（参见图1～图4)。
