【机械行业标准(JB)】 矿热炉变压器 总则

中华人民共和国机械行业标准
JB/T5344.1-1991
矿热炉变压器
1991-06-28发布
1992-07-01实施
中华人民共和国机械电子工业部发布
中华人民共和国机械行业标准
矿热炉变压器

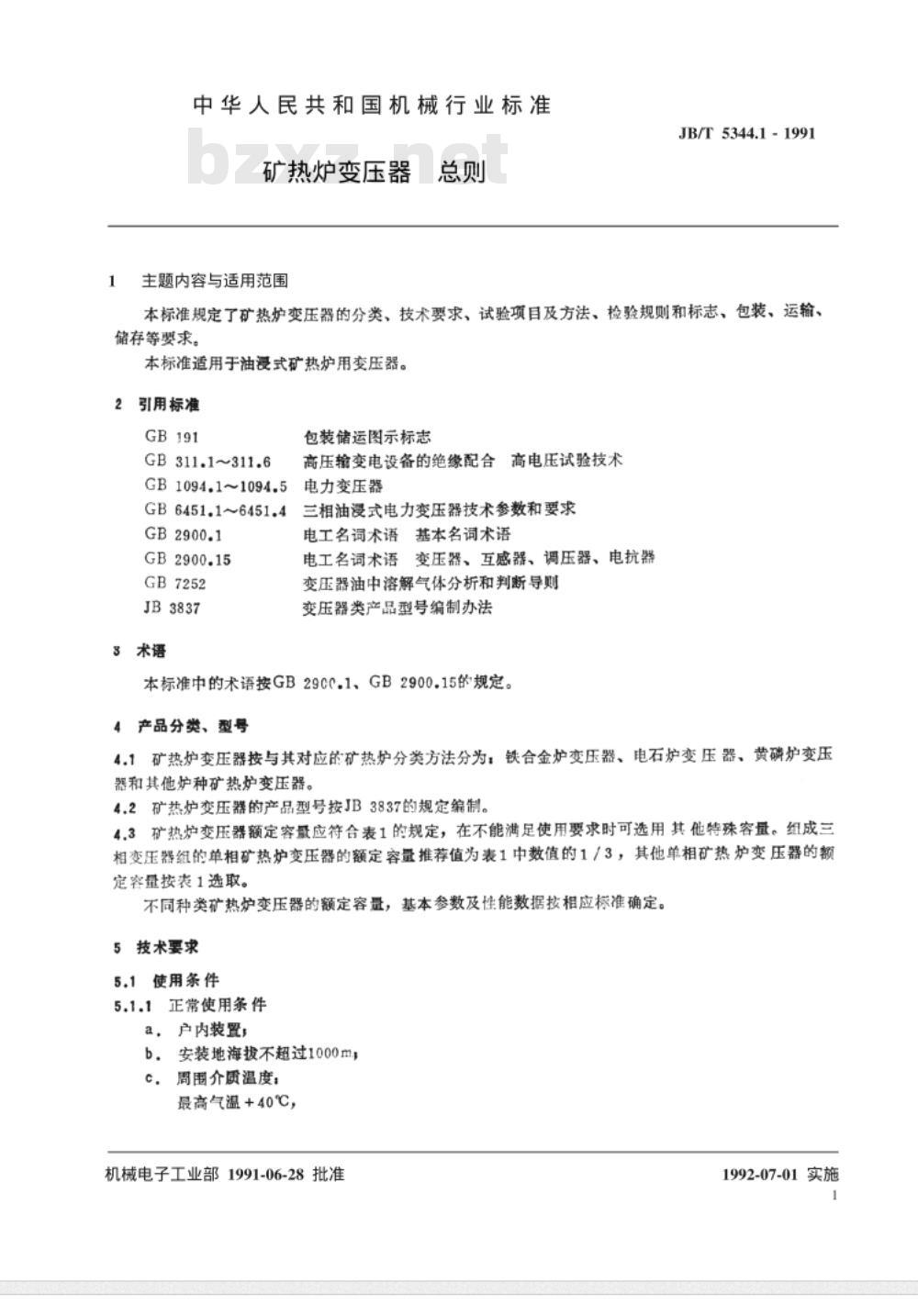

主题内容与适用范围
JB/T5344.1-1991
本标准规定了矿热炉变压器的分类、技术要求、试验项目及方法、检验规则和标志、包装、运输、储存等要求。
本标准适用于油浸式矿热炉用变压器。2
引用标准
GB311.1~311.6
GB1094.1~1094.5
包装储运图示标志
高压输变电设备的绝缘配合高电压试验技术电力变压器
GB6451.1~6451.4
三相油浸式电力变压器技术参数和要求GB2900.1
GB2900.15
GB7252
JB3837
3术语
电工名词术语基本名词术语
电工名词术语变压器、互感器、调压器、电抗器变压器油中溶解气体分析和判断导则变压器类产品型号编制办法
本标准中的术语按GB29CC.1、GB2900.15的规定。4产品分类、型号
4.1矿热炉变压器按与其对应的矿热炉分类方法分为：铁合金炉变压器、电石炉变压器、黄磷炉变压器和其他炉种矿热炉变压器。
4.2矿热炉变压器的产品型号按JB3837的规定编制。4.3矿热炉变压器额定容量应符合表1的规定，在不能满足使用要求时可选用其他特殊容量。组成三相变压器组的单相矿热炉变压器的额定容量推荐值为表1中数值的1/3，其他单相矿热炉变压器的额定容量按表1选取。
不同种类矿热炉变压器的额定容量，基本参数及性能数据按相应标准确定。5技术要求
5.1使用条件
5.1.1正常使用条件
a，户内装置；
b，安装地海拔不超过1000m；
周围介质温度：
最高气温+40℃，
机械电子工业部1991-06-28批准1992-07-01实施
最高日平均气温+30℃，
最高年平均气温+20℃，
最低气温-5℃，
JB/T5344.1-1991

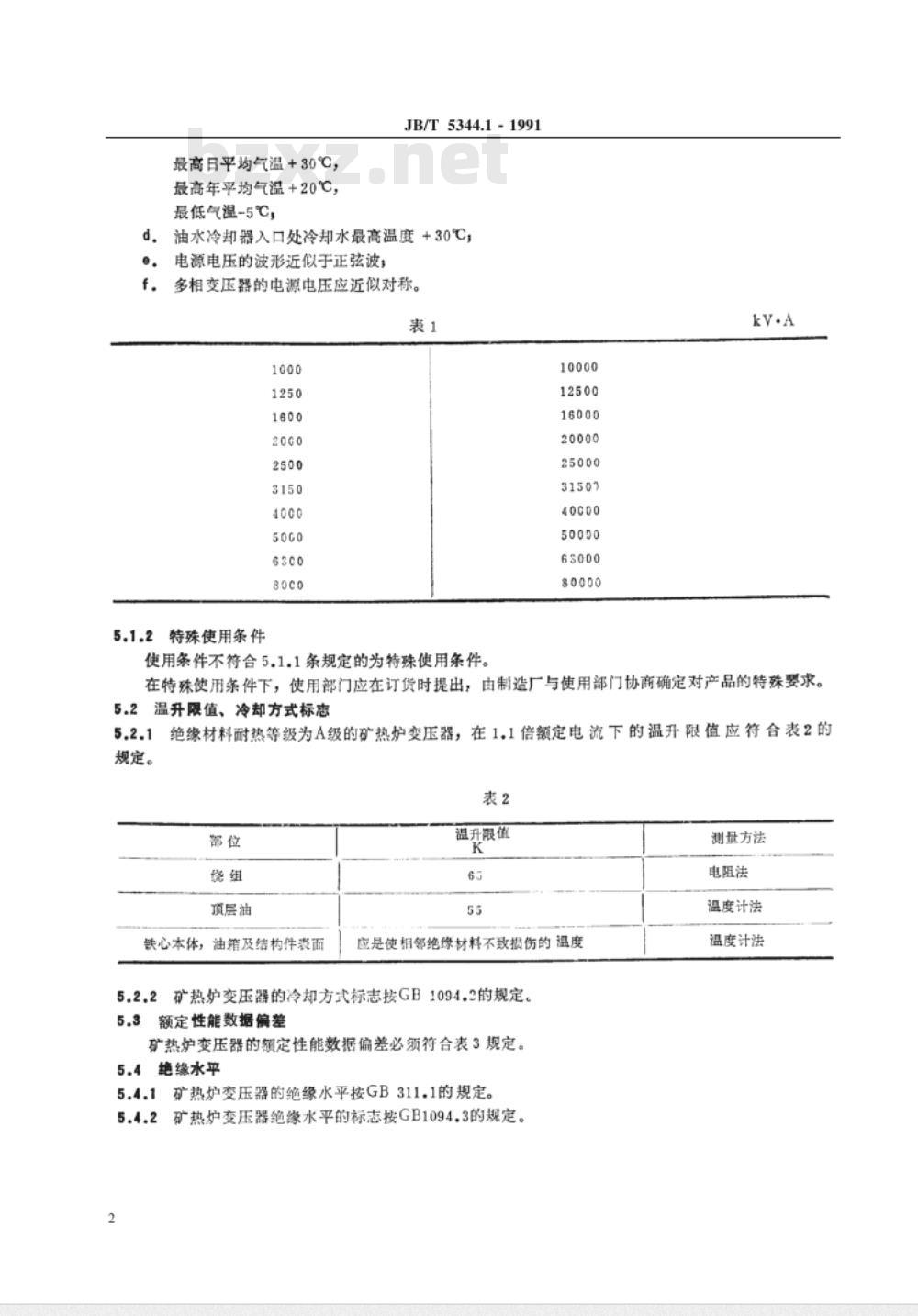

油水冷却器入口处冷却水最高温度+30℃，电源电压的波形近似于正弦波；多相变压器的电源电压应近似对称。表1
5.1.2特殊使用条件
使用条件不符合5.1.1条规定的为特殊使用条件。在特殊使用条件下，使用部门应在订货时提出：由制造厂与使用部门协商确定对产品的特殊要求。5.2温升限值、冷却方式标志
5.2.1绝缘材料耐热等级为A级的矿热炉变压器，在1.1倍额定电流下的温升限值应符合表2的规定。
顶层油
铁心本体，油箱及结构件表面
温升限值
应是使相邻绝缘材料不致损伤的温度5.2.2矿热炉变压器的冷却方式标志按GB1094.2的规定。额定性能数据偏差
矿热炉变压器的额定性能数据偏差必须符合表3规定。绝缘水平
5.4.1矿热炉变压器的绝缘水平按GB311.1的规定。5.4.2矿热炉变压器绝缘水平的标志按GB1094.3的规定。2
测量方法
电阻法
温度计法
温度计法
5.5一般结构要求
JB/T5344.1-1991
总损耗
主分接
电压比
其他分接

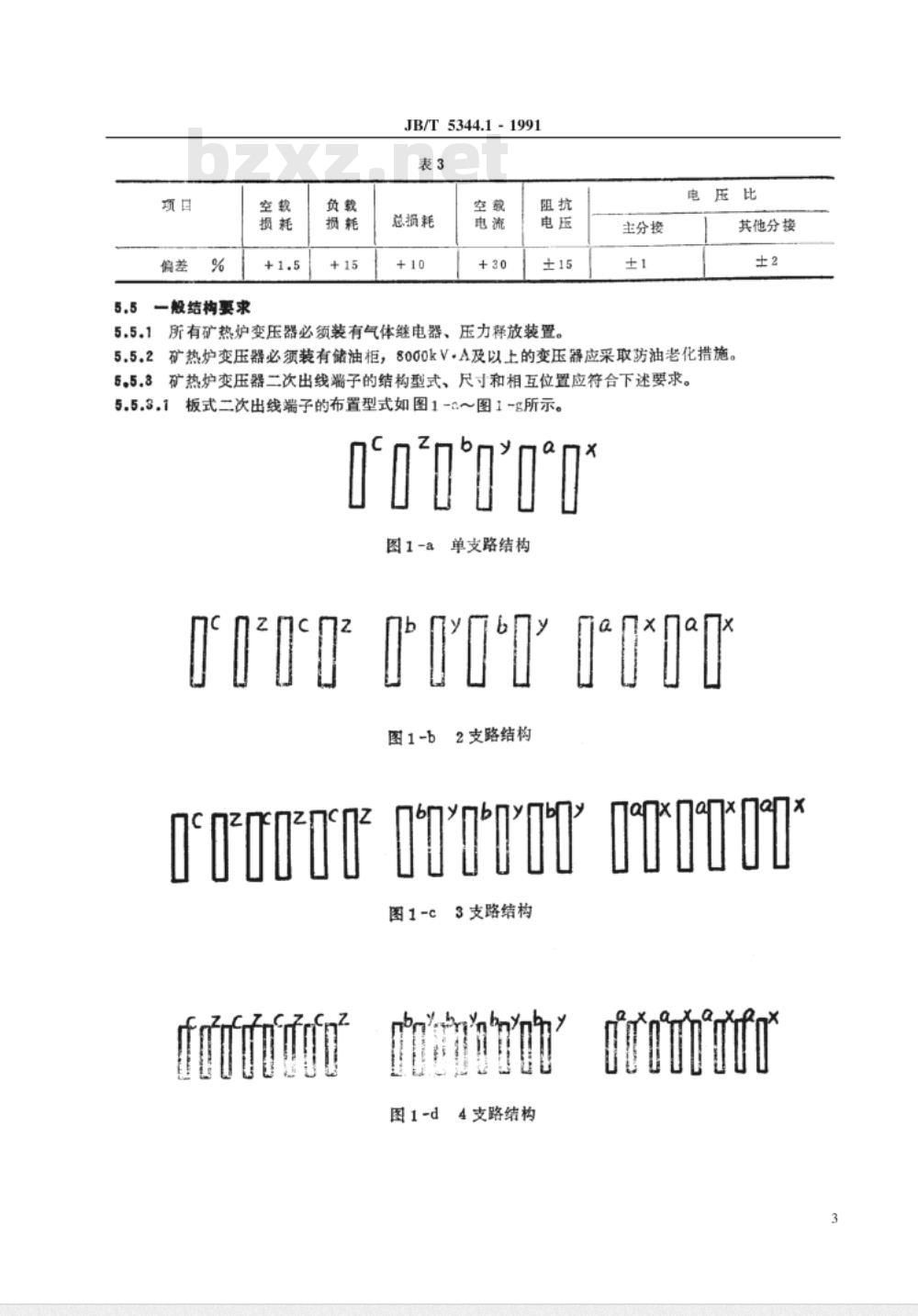

5.5.1所有矿热炉变压器必须装有气体继电器、压力释放装置。5.5.2矿热炉变压器必须装有储油柜，8000kV·A及以上的变压器应采取防油老化措施。5.5.3矿热炉变压器二次出线端子的结构型式、尺寸和相互位置应符合下述要求。5.5.3.1板式二次出线端子的布置型式如图1-～图1-g所示。图1-a单支路结构
图1-b2支路结构
图1-c3支路结构
图1-d4支路结构
JB/T5344.1-1991
“！“”

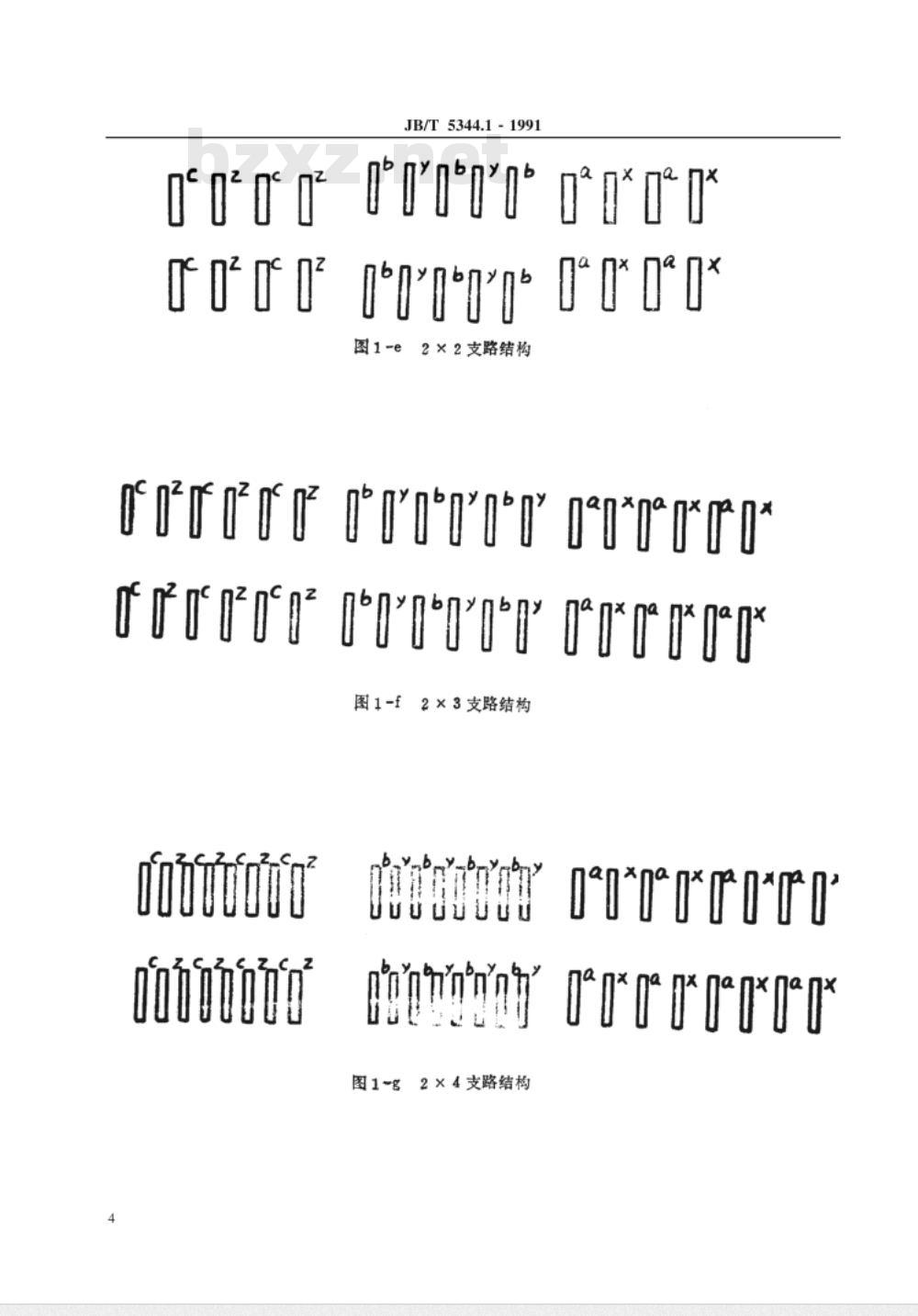

图1-e2×2支路结构
图1-f2×3支路结构
图1~g2×4支路结构
JB/T5344.1-1991
5.5.3.2二次出线端子板尺寸如图2所示，100
a100端子
12~018
d200端子
6120端子
e250端子
子电流密度应不超过表4规定的数值。5.5.3.3空气中的板式二次端子
150端子
f300端子
媚字厚度
12或12.5
JB/T 5344.1 -1991
5.5.3.4当采用水冷式二次出线端子时，可参考附录A。电流密度bzxz.net
5.5.4所有矿热炉变压器均应装有小车。小车应便于牵引，滚轮应能转向90°，其轮距或轨距应符合图3和表5的规定。
滚轮中心距
注：由于结构原因，小车的纵向轮距（或轨距）可以采用与横向轮距（或轨距）不同的规定值或其倍数。5.5.5矿热炉变压器储油柜的油位计、信号温度计、铭牌以及分接开关的操动机构等均不得放在二次侧。
强油冷却系统及控制箱、油保护装置、油温测量装置、油箱及其附件等一般结构要求，本标准5.5.6
没有特殊规定的部分，应符合GB6451.1～6451.4的规定。6
试验项目，试验方法和检验规则6.1矿热炉变压器的出厂试验，型式试验和特殊试验项目以及试验方法均应符合GB1094.1～1094.5的规定。
注：感应高压试验，应在最高二次电压的分接位置进行。6.2矿热炉变压器一次侧直流电阻不平衡率按GB6451.1~6451.4的规定。二次侧直流电阻不平衡率不作具体规定，但应向使用部门提供直流电阻实测值。6.3绝缘特性（绝缘电阻、吸收比、介质损耗率）按GB6451.1~6451.4的规定。6.4矿热炉变压器油箱强度按GB6451.16451.4的规定。6.5矿热炉变压器的密封试验按GB6451.1~6451.4的规定。6.6电压为63kV级及以上或容量为8000kV.A及以上的矿热炉变压器，出厂前应对变压器油中溶解气体进行分析。检测方法按GB7252等有关标准规定进行。7标志、包装、运输、储存
7.1矿热炉变压器的所有外部接线端子均应有标志．标出相应绕组端子标号。每台变压器均应有不易腐蚀的铭牌。
矿热炉变压器的铭牌应清晰地注出下列项目：a，变压器名称、型号、产品代号、商标，b。标准代号；
制造厂名（包括国名），
出厂序号及制造年月；
额定容量（kV·A），
额定频率（Hz），
额定电压（V或kV）；
相数，
JB/T 5344.1 -1991
各分接位置的电压（第一分接位置对应最高电压）、分接电流及分接容量，联结组标号及绕组联结图；
使用条件，
冷却方式
绝缘水平，
阻抗电压（%）：
空载损耗及负载损耗（W或kW），空载电流（%）
重量（总重、油重、器身重、运输重）（kg或t）
制造厂与用户商定的一些特殊要求。注①
强油冷却的变压器，应注出满载下冷却器停止运行时允许的工作时限。阻抗电压，空载损耗，负载损耗和空载电流为二次电压最大值，额定值和最小值时的实测数，对于串联调?
压方式的矿热炉变压器，尚应给出中间位置的实测数。.2
矿热炉变压器产品的包装标志应符合GB191的规定。在运输和储存期间，应有防止二次出线端子板受日晒，雨淋的措施。
7.3出厂技术文件
出厂技术文件包括安装使用说明书，产品合格证书，产品外型图，产品拆卸件一览表，装箱单，填有数据的铭牌图及变压器油试验报告。对于8000kV.A及以上的矿热炉变压器应有运输尺寸图。对于用户的特殊要求，制造厂应提供试验结果或特殊说明。出厂技术文件应妥善包装，防止受潮和丢失。7
JB/T5344.1-1991
附录A
矿热炉变压器水冷式出线端子
(参考件）
二次出线端子可采用图A1～图A4所示的结构型式和参数。矿热炉变压器水冷式：
4-中45
固定板
图A1U型管式a
U型导电管
紧固螺母
6垫图
3接线端子
一密封垫圈
JB/T 5344.1 - 1991
图A2U型管式b
1-固定板
2绝缘、密封装置
5-—管卡
6—短网钢管
U型导电管
7——紧固件
注：图2中项4、5、6由使用部门自制、530
橡胶水管
—性联结装置
1--U型导电管
JB/T5344.1-1991
2-绝缘、密封装置
U型管式c
3水管
1接线装置
6-中4
5-固定板
