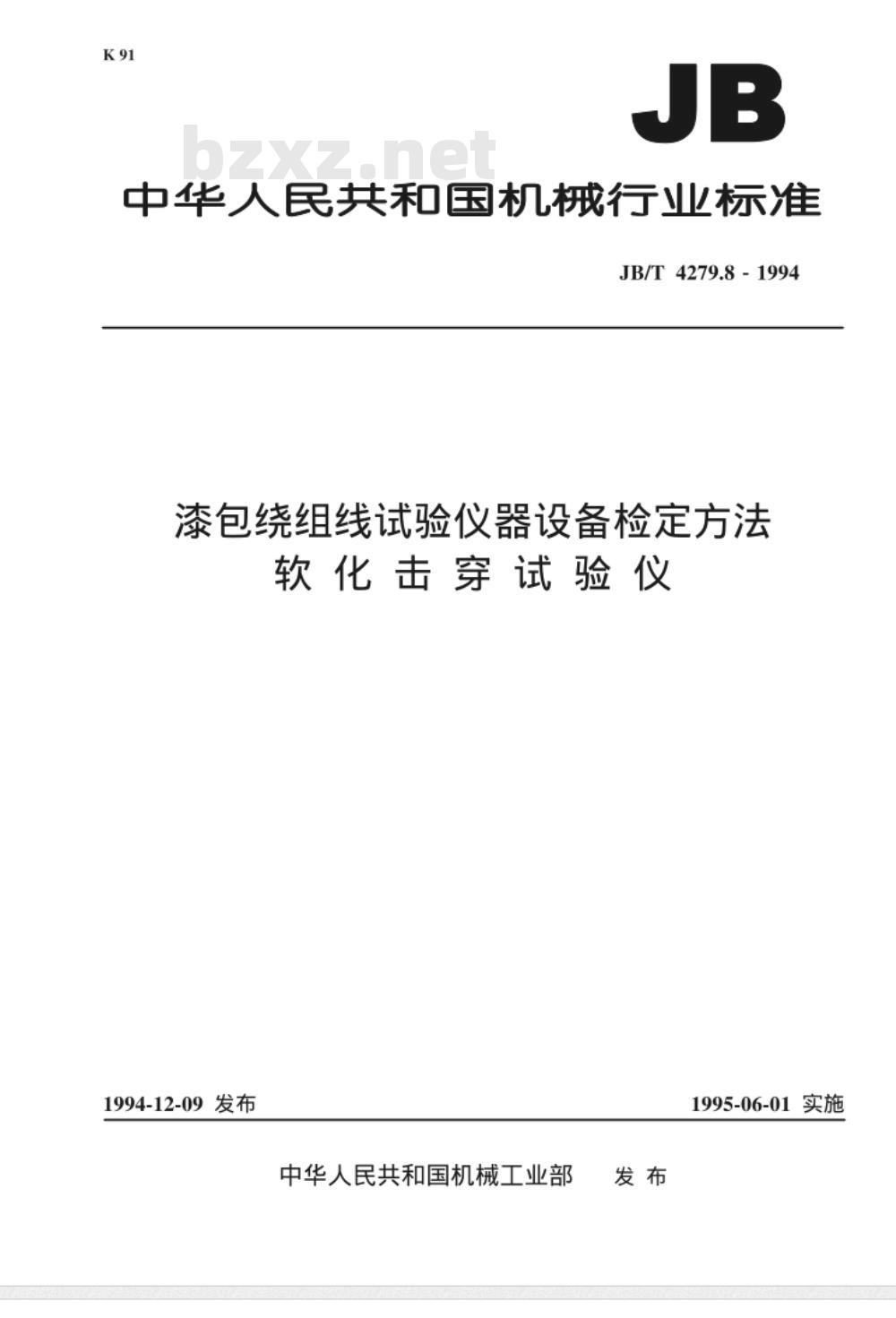

中华人民共和国机械行业标准
JB/T 4279.8 -1994
漆包绕组线试验仪器设备检定方法软化击穿试验仪
1994-12-09发布免费标准下载网bzxz
中华人民共和国机械工业部
1995-06-01实施

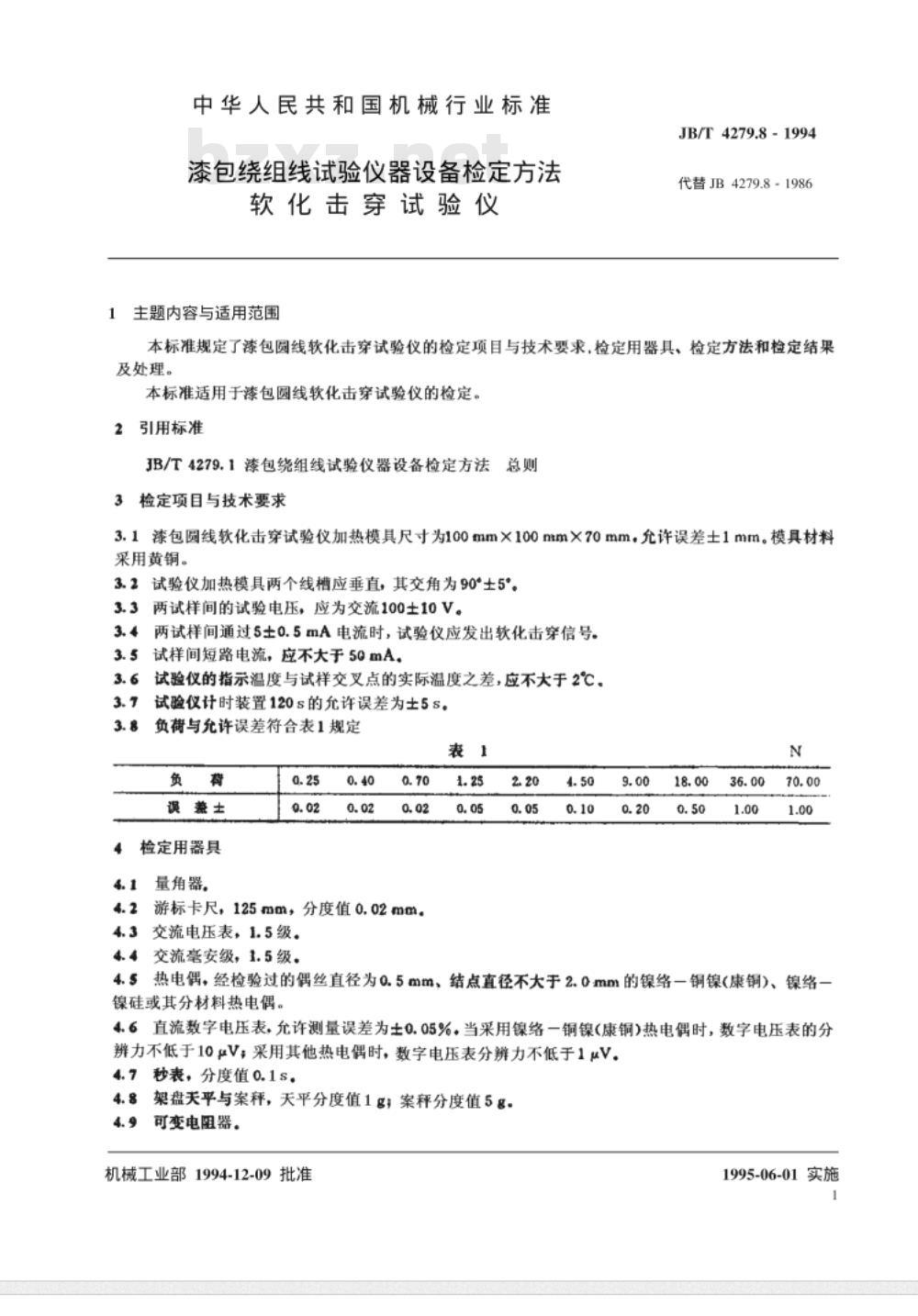

中华人民共和国机械行业标准
漆包绕组线试验仪器设备检定方法软化击穿试验仪
1主题内容与适用范围
JB/T4279.8-1994
代替JB4279.8-1986
本标准规定了漆包圆线软化击穿试验仪的检定项目与技术要求，检定用器具、检定方法和检定结果及处理。
本标准适用于漆包圆线软化击穿试验仪的检定。2引用标准
JB/T4279.1漆包绕组线试验仪器设备检定方法总则检定项目与技术要求
3.1漆包圆线软化击穿试验仪加热模具尺寸为100mm×100mm×70mm，允许误差土1mm。模具材料采用黄铜。
3.2试验仪加热模具两个线槽应垂直，其交角为90°±5°。3.3两试样间的试验电压，应为交流100±10V。3.4两试样间通过5±0.5mA电流时，试验仪应发出软化击穿信号。3.5试样间短路电流，应不大于50mA。3.6试验仪的指示温度与试样交叉点的实际温度之差，应不大于2℃3.7试验仅计时装置120s的允许误差为±5s。3.8
负荷与允许误差符合表1规定
误差士
检定用器具
量角器。
4.2游标卡尺，125mm，分度值0.02mm。4.3交流电压表，1.5级。
4.4交流毫安级，1.5级。
4.5热电偶，经检验过的偶丝直径为0.5mm，结点直径不大于2.0mm的镍络一铜镍(康铜)、镍络-镍硅或其分材料热电偶。
4.6直流数字电压表，允许测量误差为士0.05%。当采用镍络一铜镍(康铜)热电偶时，数字电压表的分辨力不低于10V；采用其他热电偶时，数字电压表分辨力不低于1μV。4.7秒表，分度值0.1s。
4.8架盘天平与案秤，天平分度值1g；案秤分度值5g4.9可变电阻器。
机械工业部1994-12-09批准
1995-06-01实施

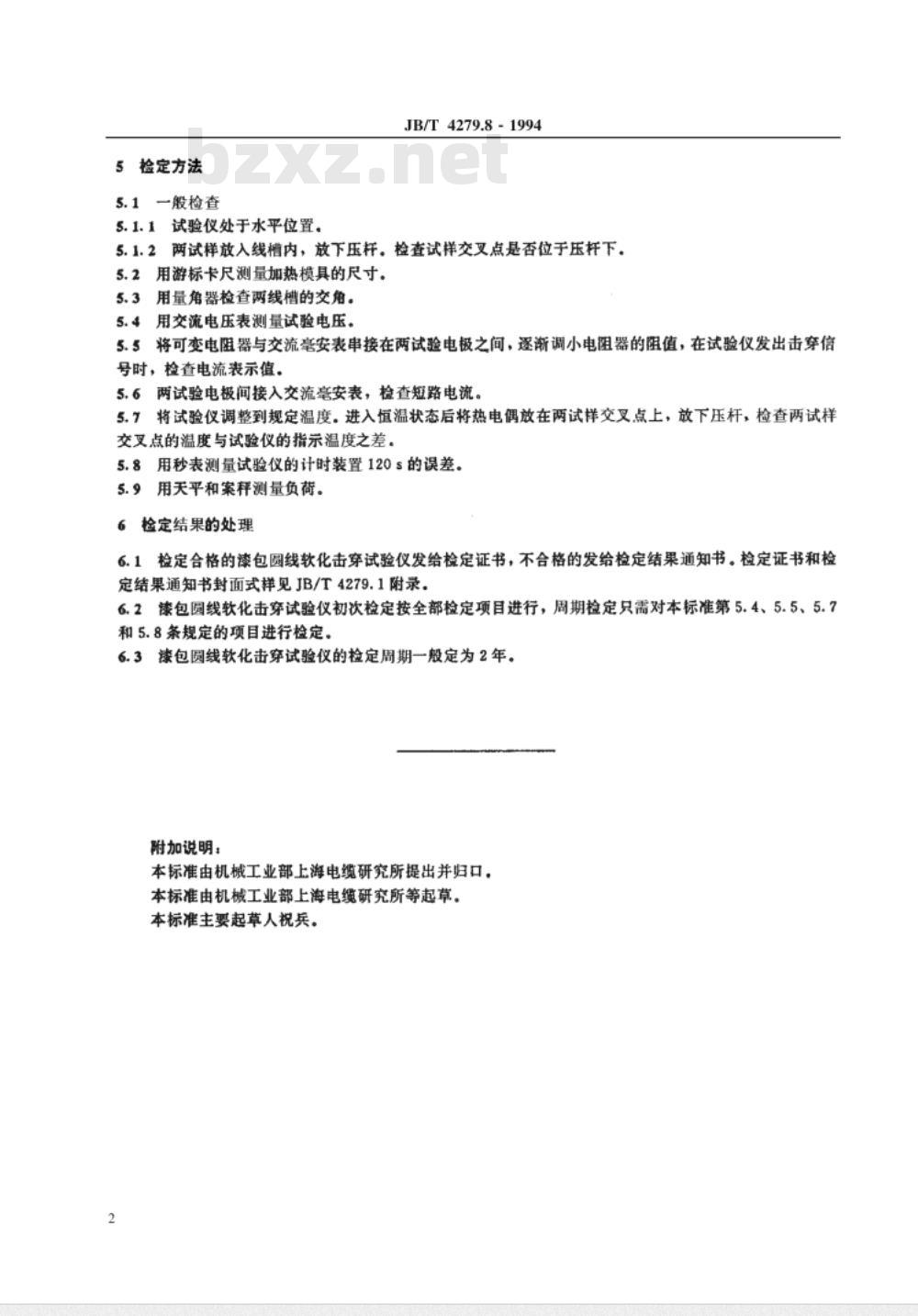

检定方法
5.1一般检查
5.1.1试验仪处于水平位置。
JB/T4279.8-1994
5.1.2两试样放入线槽内，放下压杆。检查试样交叉点是否位于压杆下。5.2用游标卡尺测量加热模具的尺寸。5.3用量角器检查两线槽的交角。5.4用交流电压表测量试验电压。5.5将可变电阻器与交流毫安表申接在两试验电极之间，逐渐调小电阻器的阻值，在试验仪发出击穿信号时，检查电流表示值。
5.6两试验电极间接入交流毫安表，检查短路电流。5.7将试验仅仪调整到规定温度。进入恒温状态后将热电偶放在两试样交叉点上，放下压杆，检查两试样交叉点的温度与试验仪的指示温度之差。5.8用秒表测量试验仪的计时装置120s的误差。5.9用天平和案测量负荷。
检定结果的处理
6.1检定合格的漆包圆线软化击穿试验仪发给检定证书，不合格的发给检定结果通知书。检定证书和检定结果通知书封面式样见JB/T4279.1附录。6.2漆包圆线软化击穿试验仪初次检定按全部检定项目进行，周期检定只需对本标准第5.4、5.5、5.7和5.8条规定的项目进行检定。
6.3漆包圆线软化击穿试验仅的检定周期一般定为2年。附加说明：
本标准由机械工业部上海电缆研究所提出并归口。本标准由机械工业部上海电缆研究所等起草。本标准主要起草人祝兵。

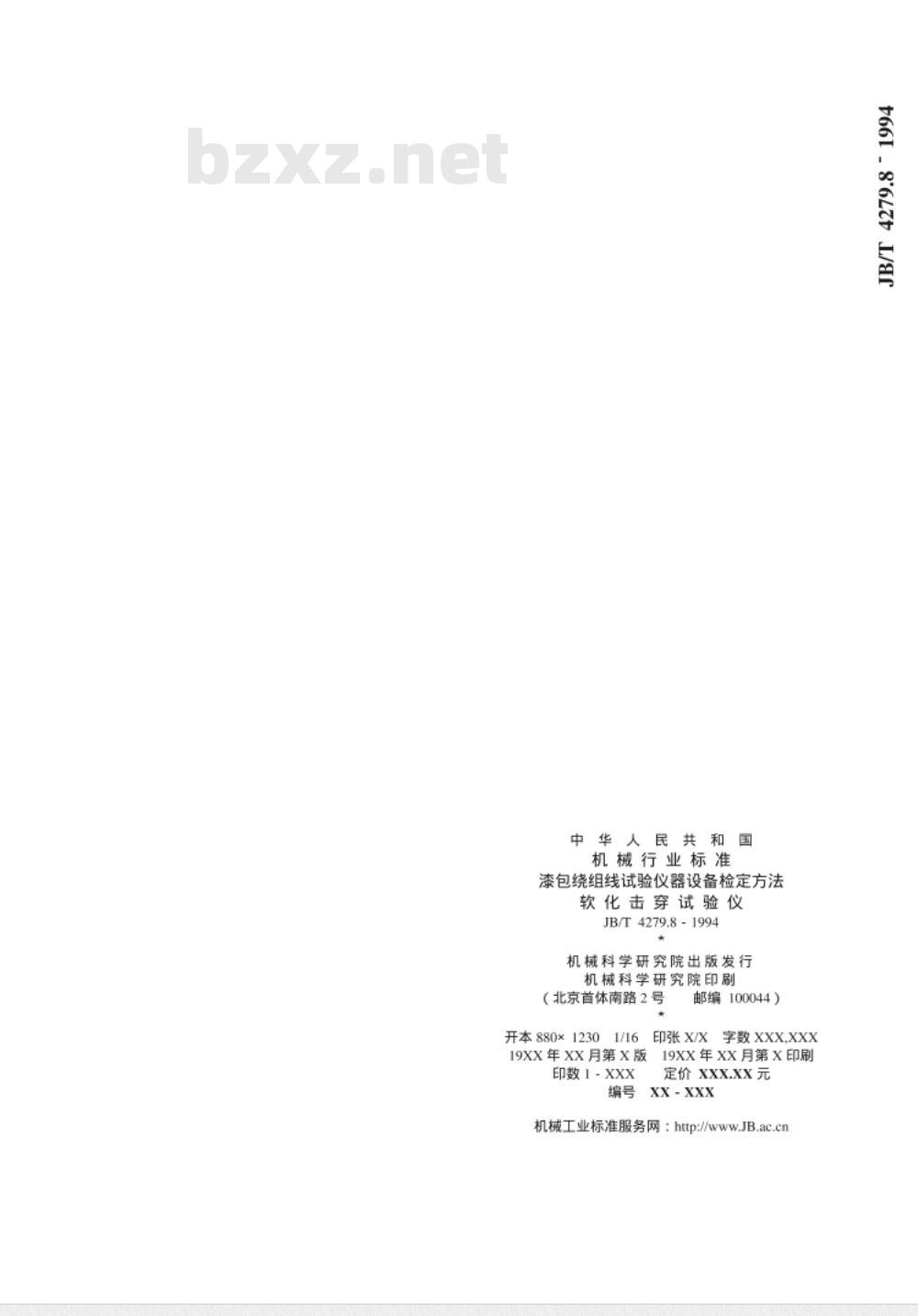

中华人民共和
