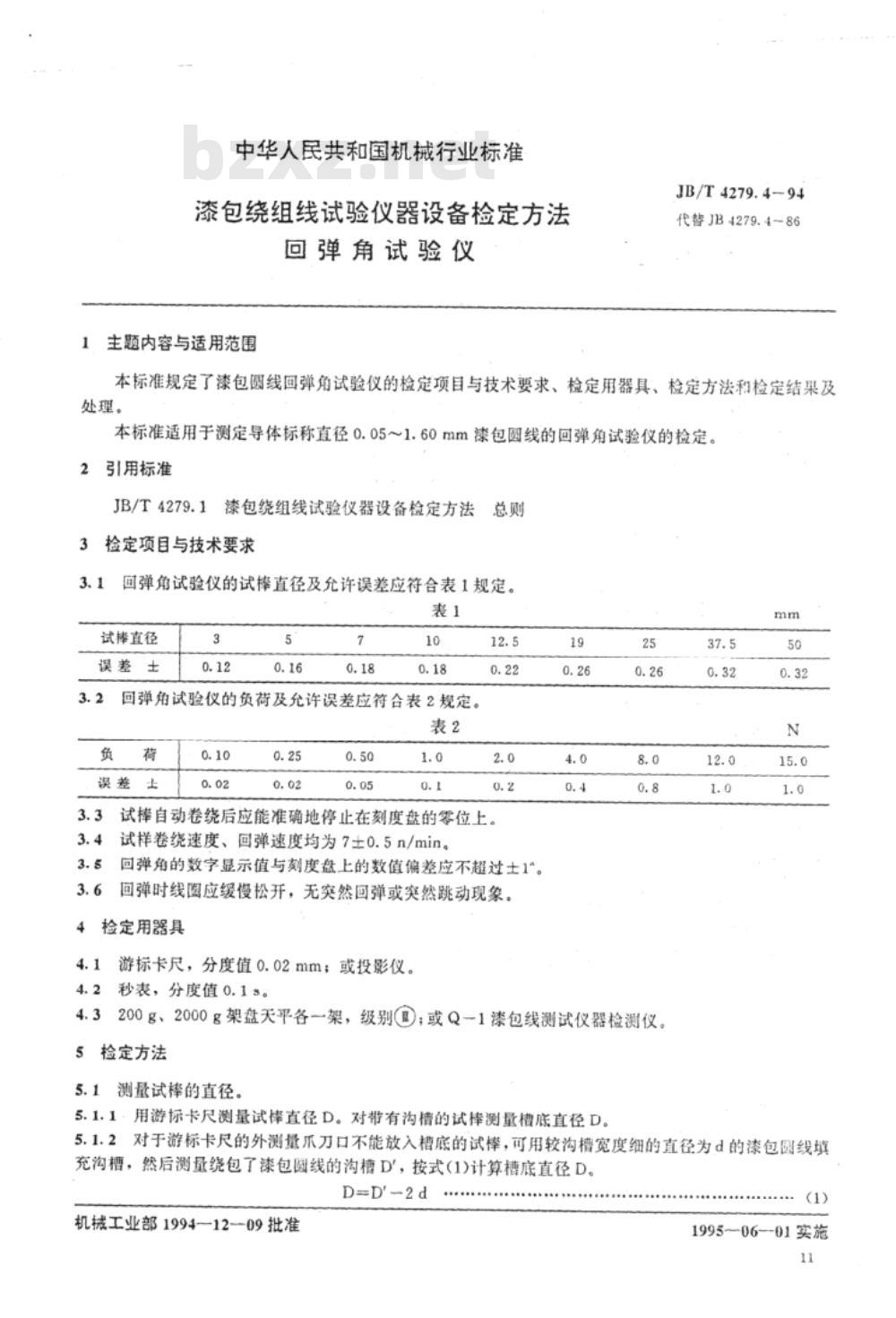

中华人民共和国机械行业标准
漆包绕组线试验仪器设备检定方法回弹角试验仪
主题内容与适用范围
JB/T 4279.494
代警JB4279.486
本标准规定了漆包圆线回弹角试验仪的检定项目与技术要求、检定用器具、检定方法和检定结果及处理。
本标准适用于测定导体标称直径0.05～1.60mm漆包圆线的回弹角试验仪的检定。2引用标准
JB/T4279.1漆包绕组线试验仪器设备检定方法总则检定项目与技术要求www.bzxz.net
回弹角试验仪的试棒直径及允许误差应符合表1规定。表1
试捧直径
回弹角试验仪的负荷及允许误差应符合表2规定。表2
试捧自动卷绕后应能准确地停止在刻度盘的零位上。试样卷绕速度、回弹速度均为7士0.5n/min。回弹角的数字显示值与刻度盘上的数值偏差应不超过士1\。回弹时线圆应缓侵松开，无突然回弹或突然跳动现象。4检定用器具
4.1游标卡尺，分度值0.02mm；或投影仪。4.2秒表，分度值0.13。
4.3200g、2000g架盘天平各一架，级别①；或Q一1漆包线测试仪器检测仪。检定方法
5.1测量试棒的直径。
5.1.1·用游标卡尺测量试棒直径D。对带有沟情的试棒测量槽底直径D。5.1.2对于游标卡尺的外测量爪刀口不能放入槽底的试棒，可用较沟槽宽度细的直径为d的漆包圆线填充沟槽，然后测量绕包了漆包圆线的沟槽D'，按式（1)计算槽底直径D。D=D'2 d
机械工业部1994—12-09批准
1995~06-01实施

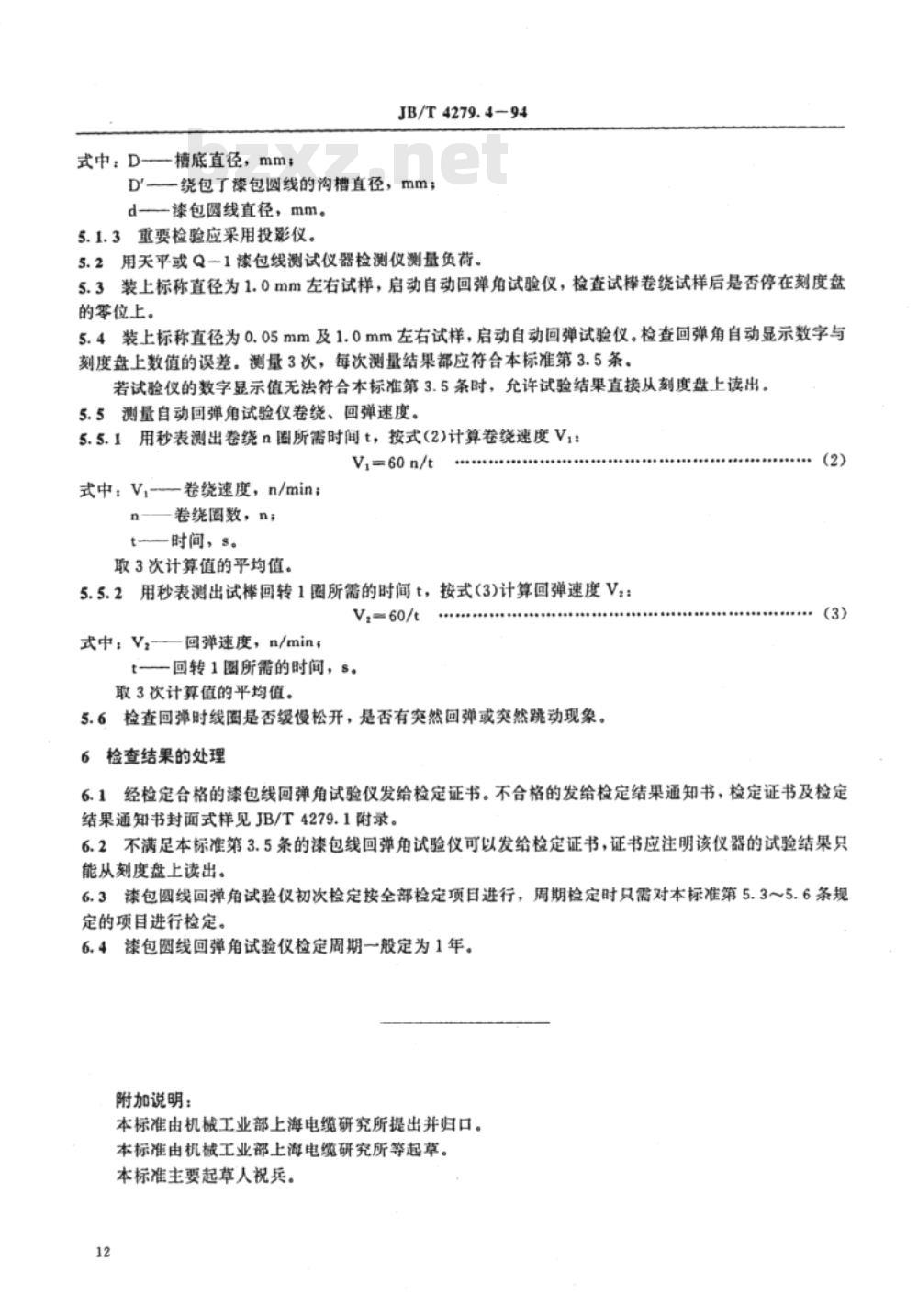

式中：D-槽底直径，mm；
JB/T 4279.494
D'绕包了漆包圆线的沟槽直径，mm；d-漆包圆线直径，mm。
5.1.3重要检验应采用投影仪。
5.2用天平或Q一1漆包线测试仪器检测仪测量负荷、5.3装上标称直径为1.0mm左右试样，启动自动回弹角试验仪，检查试棒卷绕试样后是否停在刻度盘的零位上。
5.4装上标称直径为0.05mm及1.0mm左右试样，启动自动回弹试验仪。检查回弹角自动显示数字与刻度盘上数值的误差。测量3次，每次测量结果都应符合本标准第3.5条。若试验仪的数字显示值无法符合本标准第3.5条时，允许试验结果直接从刻度盘上读出。5.5测量自动回弹角试验仪卷绕、回弹速度。5.5.1用秒表测出卷绕n圈所需时间t，按式(2)计算卷绕速度V，：V,=60n/t
式中：V,-卷绕速度，n/min；
卷绕圈数，n；
t时间，s。
取3次计算值的平均值。
5.5.2用秒表测出试棒回转1圈所需的时间t，按式(3)计算回弹速度V.：V,-60/t
式中；V,回弹速度，n/min;
t回转1圆所需的时间，s。
取3次计算值的平均值。
5.6检查回弹时线圈是否缓侵松开，是否有突然回弹或突然跳动现象。6检查结果的处理
6.1经检定合格的漆包线回弹角试验仪发给检定证书。不合格的发给检定结果通知书，检定证书及检定结果通知书封面式样见JB/T4279.1附录。6.2不满足本标准第3.5条的漆包线回弹角试验仪可以发给检定证书，证书应注明该仪器的试验结果只能从刻度盘上读出。
6.3漆包圆线回弹角试验仪初次检定按全部检定项日进行，周期检定时只需对本标准第5.3~5.6条规定的项目进行检定。
6.4漆包圆线回弹角试验仪检定周期一般定为1年。附加说明：
本标准由机械工业部上海电缆研究所提出并归口。本标准由机械工业部上海电缆研究所等起草。本标准主要起草人祝兵。
