【机械行业标准(JB)】 橡皮塑料电线电缆试验仪器设备检定方法 氧弹、空气弹老化试验箱

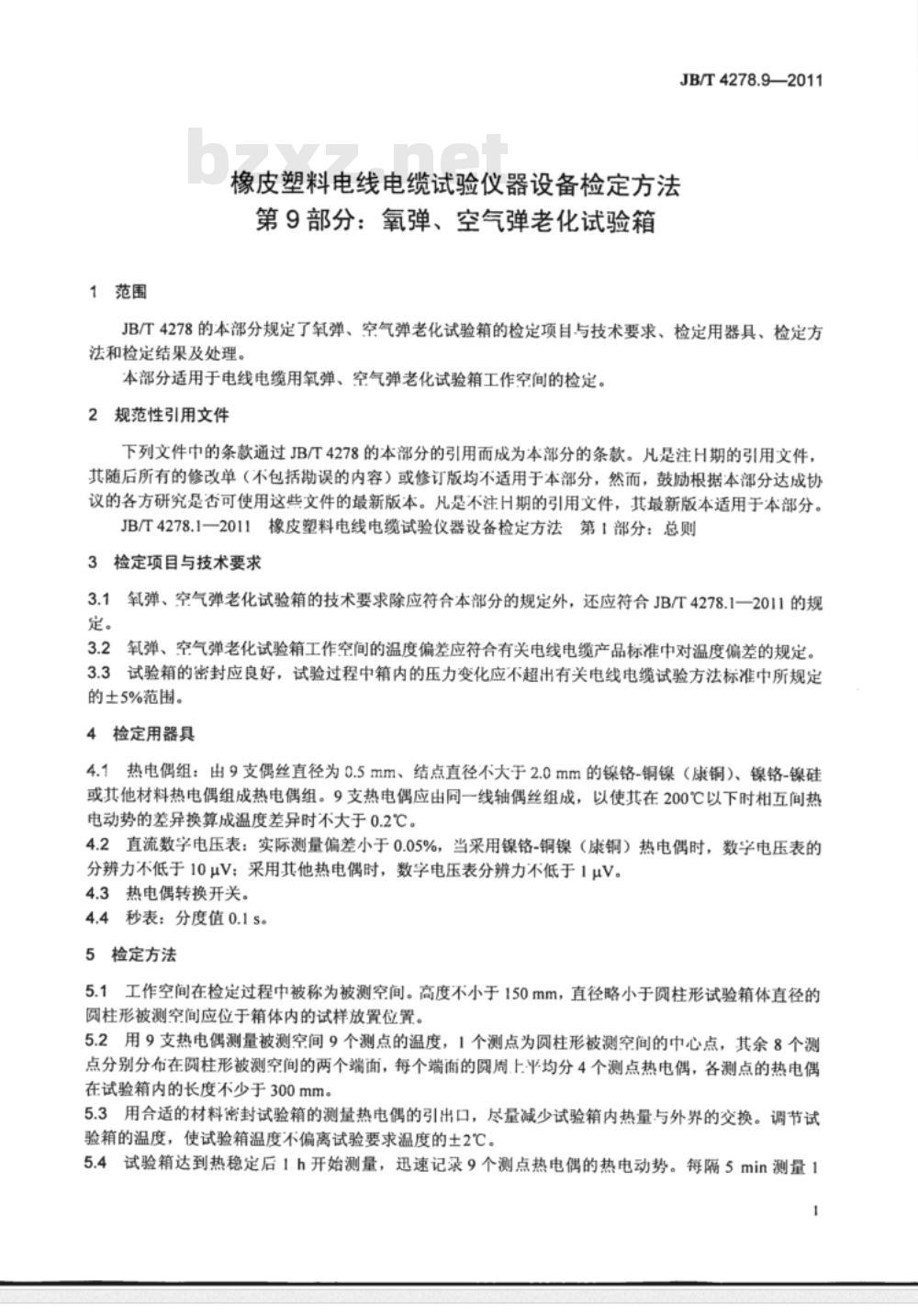

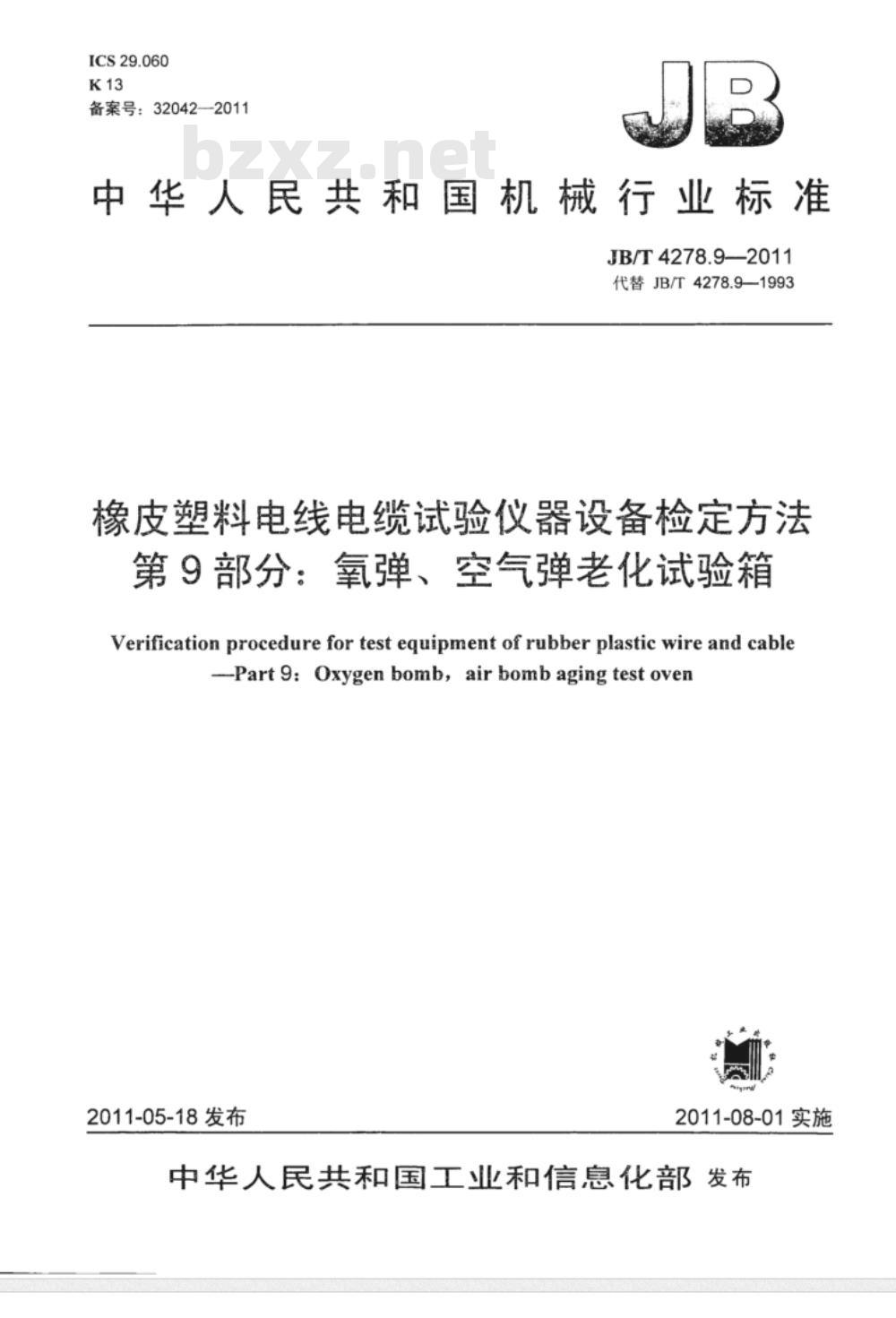

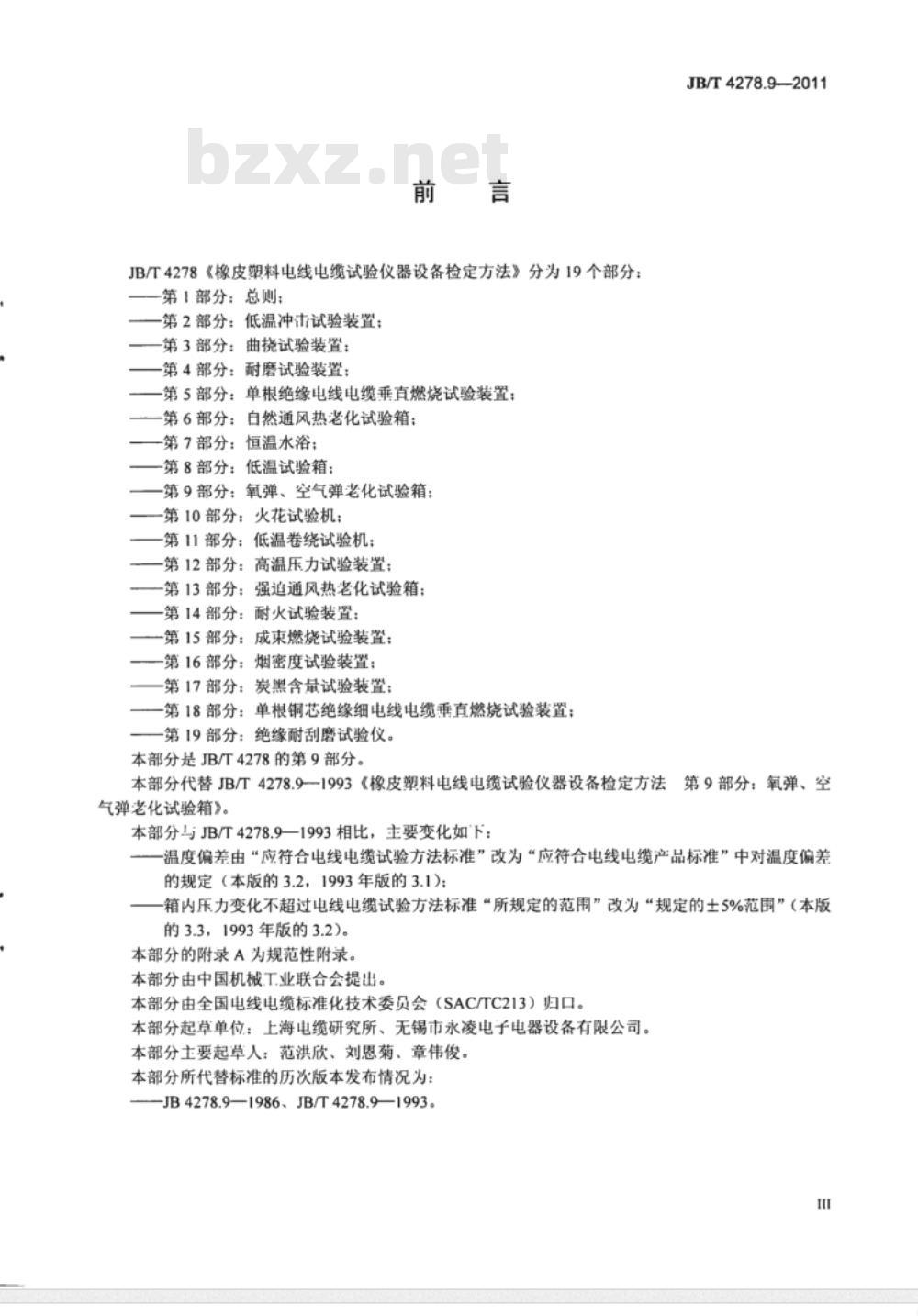

中华人民共和国机械行业标准 JB/T4278.9-2011 橡皮塑料电线电缆试验仪器设备检定方法 第9部分：氧弹、空气弹老化试验箱 前言 JB/T4278《橡皮塑料电线电缆试验仪器设备检定方法》分为19个部分：第1部分为总则，第2部分为低温冲击试验装置，第3部分为曲挠试验装置，第4部分为耐磨试验装置，第5部分为单根绝缘电线电缆垂直燃烧试验装置，第6部分为自然通风热老化试验箱，第7部分为恒温水浴，第8部分为低温试验箱，第9部分为氧弹、空气弹老化试验箱，第10部分为火花试验机，第11部分为低温卷绕试验机，第12部分为高温压力试验装置，第13部分为强迫通风热老化试验箱，第14部分为耐火试验装置，第15部分为成束燃烧试验装置，第16部分为烟密度试验装置，第17部分为炭黑含量试验装置，第18部分为单根铜芯绝缘细电线电缆垂直燃烧试验装置，第19部分为绝缘耐刮磨试验仪。 本部分代替JB/T4278.9-1993，主要变化包括：温度偏差标准由“应符合电线电缆试验方法标准”修改为“应符合电线电缆产品标准”，箱内压力变化限制由原标准范围改为±5%。附录A为规范性附录。本标准由中国机械工业联合会提出，由全国电线电缆标准化技术委员会归口，起草单位为上海电缆研究所和无锡市永凌电子电器设备有限公司，主要起草人范洪欣、刘恩菊、章伟俊。 1 范围 本部分规定了氧弹、空气弹老化试验箱的检定项目、技术要求、检定用器具、检定方法及检定结果处理。本标准适用于电线电缆用氧弹、空气弹老化试验箱工作空间的检定。 2 规范性引用文件 下列文件通过本部分引用成为本部分条款，注H期文件的后续修改单或修订版不适用，但可作为研究参考。主要引用文件：JB/T4278.1-2011 《橡皮塑料电线电缆试验仪器设备检定方法 第1部分：总则》。 3 检定项目与技术要求 3.1 氧弹、空气弹老化试验箱的技术要求除应符合本部分规定外，还应符合JB/T4278.1-2011规定。 3.2 工作空间温度偏差应符合电线电缆产品标准中对温度偏差的规定。 3.3 试验箱密封应良好，箱内压力变化不得超过相关电线电缆试验方法标准规定的±5%范围。 4 检定用器具 4.1 热电偶组：由9支偶丝直径0.5 mm、结点直径不大于2.0 mm的镍铬-铜镍（康铜）、镍铬-镍硅或其他材料热电偶组成，9支热电偶应来自同一线轴偶丝，使200℃以下热电动势差换算成温度差不大于0.2℃。 4.2 直流数字电压表：实际测量偏差小于0.05%，康铜热电偶分辨力不低于10 μV，其他热电偶分辨力不低于1 μV。 4.3 热电偶转换开关。 4.4 秒表：分度值0.1 s。 5 检定方法 5.1 工作空间在检定过程中称为被测空间，高度不小于150 mm，直径略小于圆柱形试验箱体直径。
