【机械行业标准(JB)】 漆包绕组线试验仪器设备检定方法 直流电阻试验装置

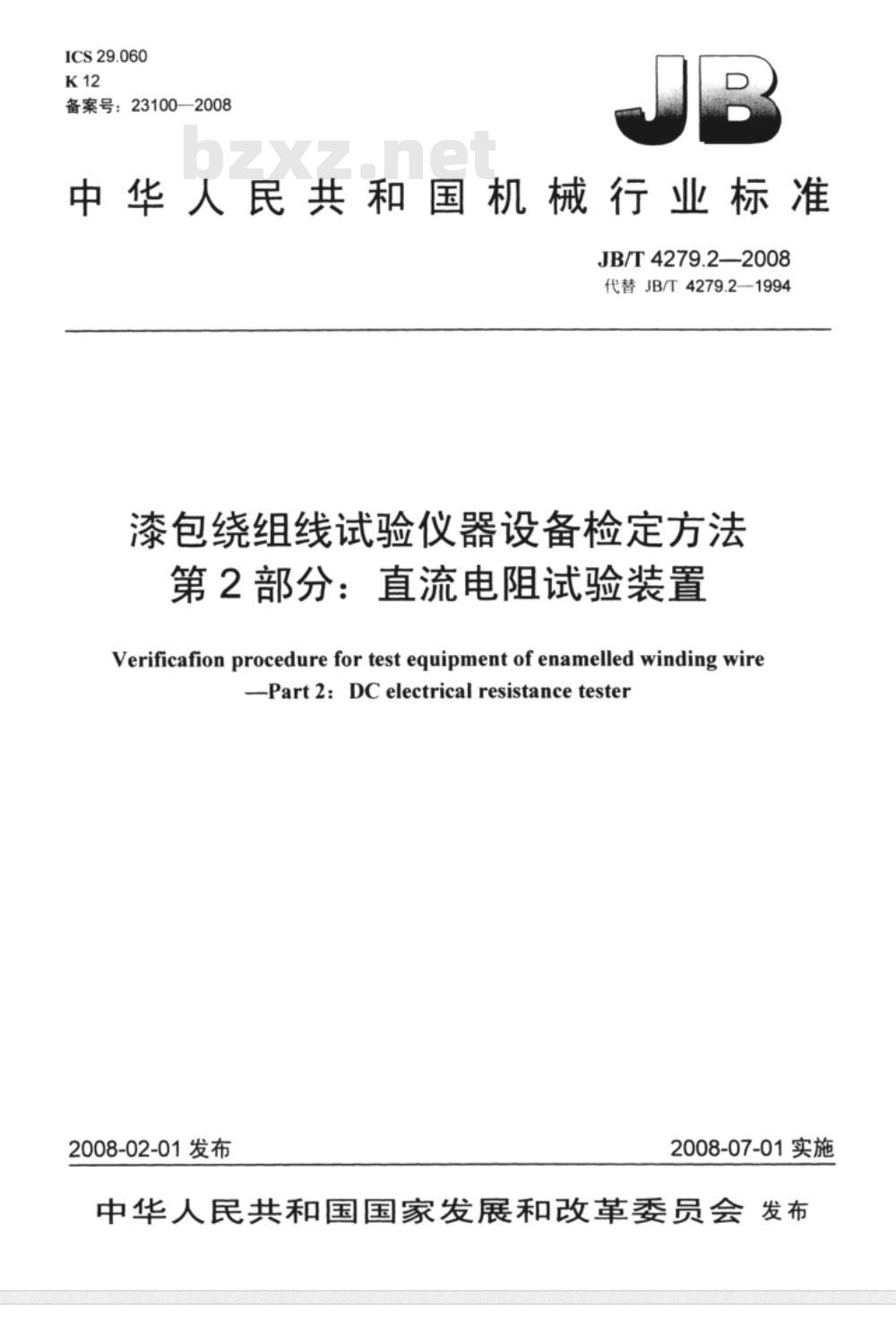

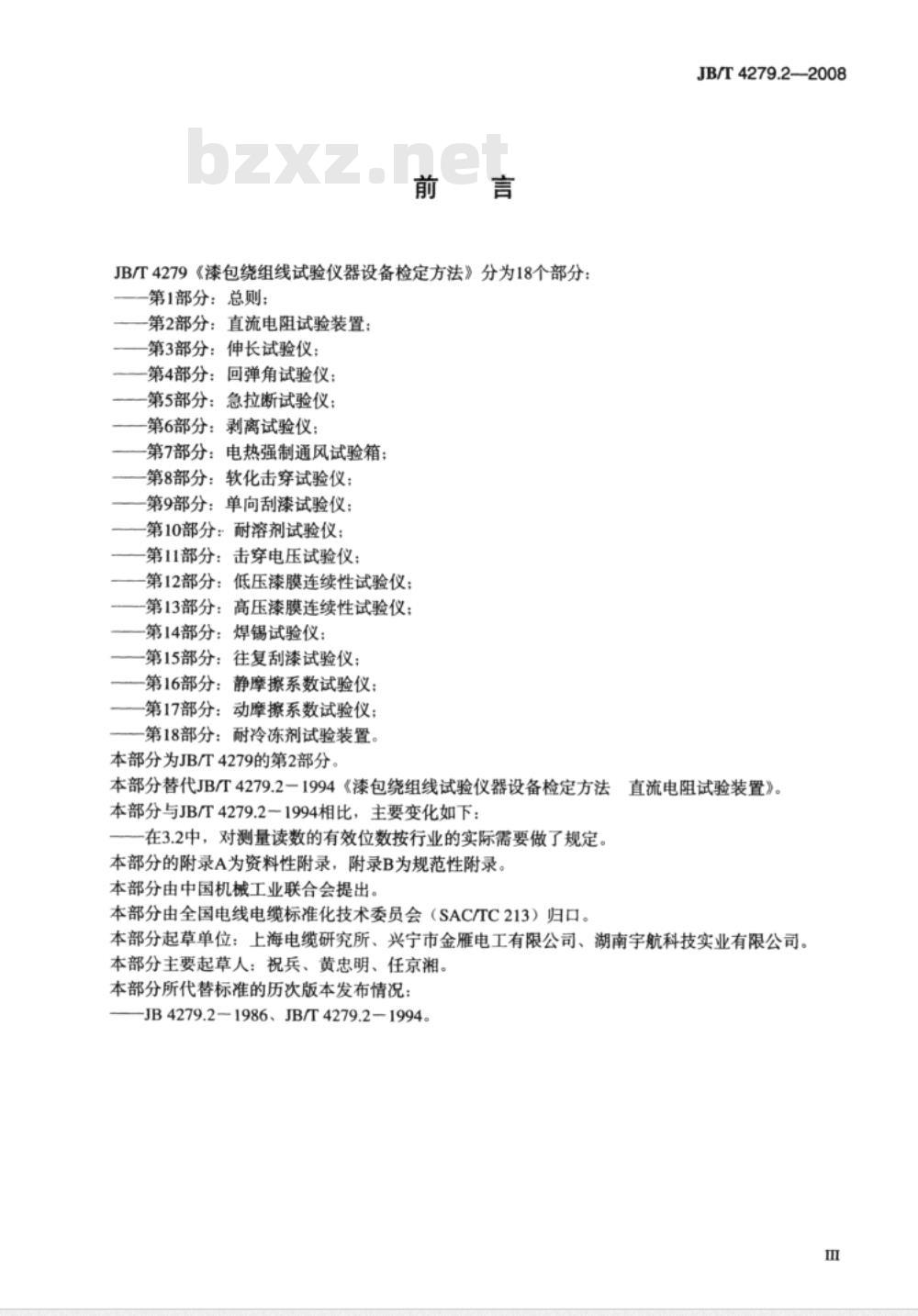

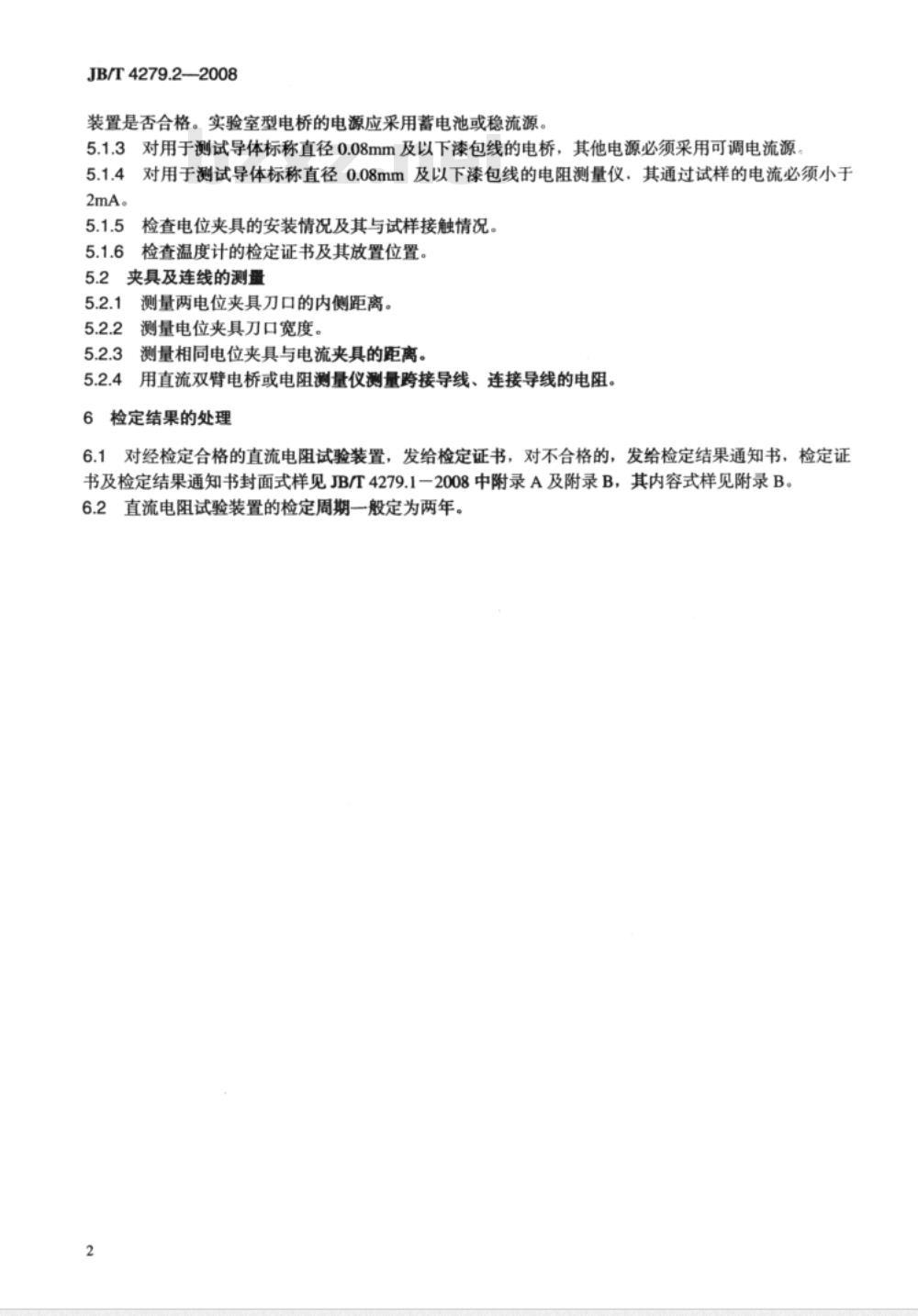

中华人民共和国机械行业标准 JB/T4279.2—2008 代替 JB/T4279.2—1994 漆包绕组线试验仪器设备检定方法第2部分：直流电阻试验装置 Verification procedure for test equipment of enamelled winding wire Part 2: DC electrical resistance tester 发布：2008-02-01 实施：2008-07-01 前言 JB/T4279《漆包绕组线试验仪器设备检定方法》分为18个部分： 第1部分：总则 第2部分：直流电阻试验装置 第3部分：伸长试验仪 第4部分：回弹角试验仪 第5部分：急拉断试验仪 第6部分：剥离试验仪 第7部分：电热强制通风试验箱 第8部分：软化击穿试验仪 第9部分：单向刮漆试验仪 第10部分：耐溶剂试验仪 第11部分：击穿电压试验仪 第12部分：低压漆膜连续性试验仪 第13部分：高压漆膜连续性试验仪 第14部分：焊锡试验仪 第15部分：往复刮漆试验仪 第16部分：静摩擦系数试验仪 第17部分：动摩擦系数试验仪 第18部分：耐冷冻剂试验装置 本部分为 JB/T4279 的第2部分，替代 JB/T4279.2—1994。本部分的主要变化包括在3.2中对测量读数的有效位数按行业实际需要作了规定。本部分附录A为资料性附录，附录B为规范性附录。本部分由中国机械工业联合会提出，全国电线电缆标准化技术委员会（SAC/TC213）归口。起草单位包括上海电缆研究所、兴宁市金雁电工有限公司、湖南宇航科技实业有限公司，主要起草人：祝兵、黄忠明、任京湘。 1 范围 本部分规定了直流电阻试验装置的检定项目、技术要求、检定用器具、检定方法及检定结果处理，适用于实验室直流电阻试验装置测量精度的检定。 2 规范性引用文件 下列文件条款通过本部分引用而成为本部分条款。注日期的引用文件的修改单或修订版不适用于本部分，但可根据需要研究使用最新版本。未注日期的引用文件，其最新版本适用。 JB/T4279.1—2008 漆包绕组线试验仪器设备检定方法第1部分：总则 3 检定项目与技术要求 3.1 漆包线直流电阻试验装置测量准确度应不低于0.5%。 3.2 可采用直流双臂电桥或数字微欧表。直流双臂电桥测量读数不少于四位有效数字，准确度等级不低于0.2级；数字微欧表测量读数不少于四位有效数字，允许误差为 ±0.2%。 3.3 夹具及连线要求： a) 夹具采用紫铜、黄铜或表面镀银的金属材料制造。 b) 两电位夹具应平行且垂直于试样纵轴，夹具内侧间距为1000mm ±1mm。 c) 电位夹具刀口应平直，宽度1mm～2mm，与试样保持良好接触。 d) 电位夹具与相邻电流夹具距离约为15mm～100mm，固定板具足够机械强度。 e) 连接标准电阻与电流夹具的跨接导线电阻不大于0.001Ω。 f) 电位夹具与电桥连接导线电阻不大于0.012Ω。 3.4 试验装置环境温度应在15℃～35℃，测量试样温度的温度计采用0℃～50℃、分度值0.1℃的实验温度计，感温部位距试样不大于200mm，保持近似水平。 4 检定用器具 直流双臂电桥准确度等级不低于0.2级；或电阻测量仪，允许误差为 ±0.2%。 4.1 游标卡尺 1000mm，分度值0.1mm；或钢直尺 1000mm，分度值0.5mm。 4.2 游标卡尺 200mm，分度值0.02mm。 5 检定方法 5.1 一般检查 5.1.1 检查电阻试验装置放置环境，应远离热源和直射阳光，周围温度适宜。
