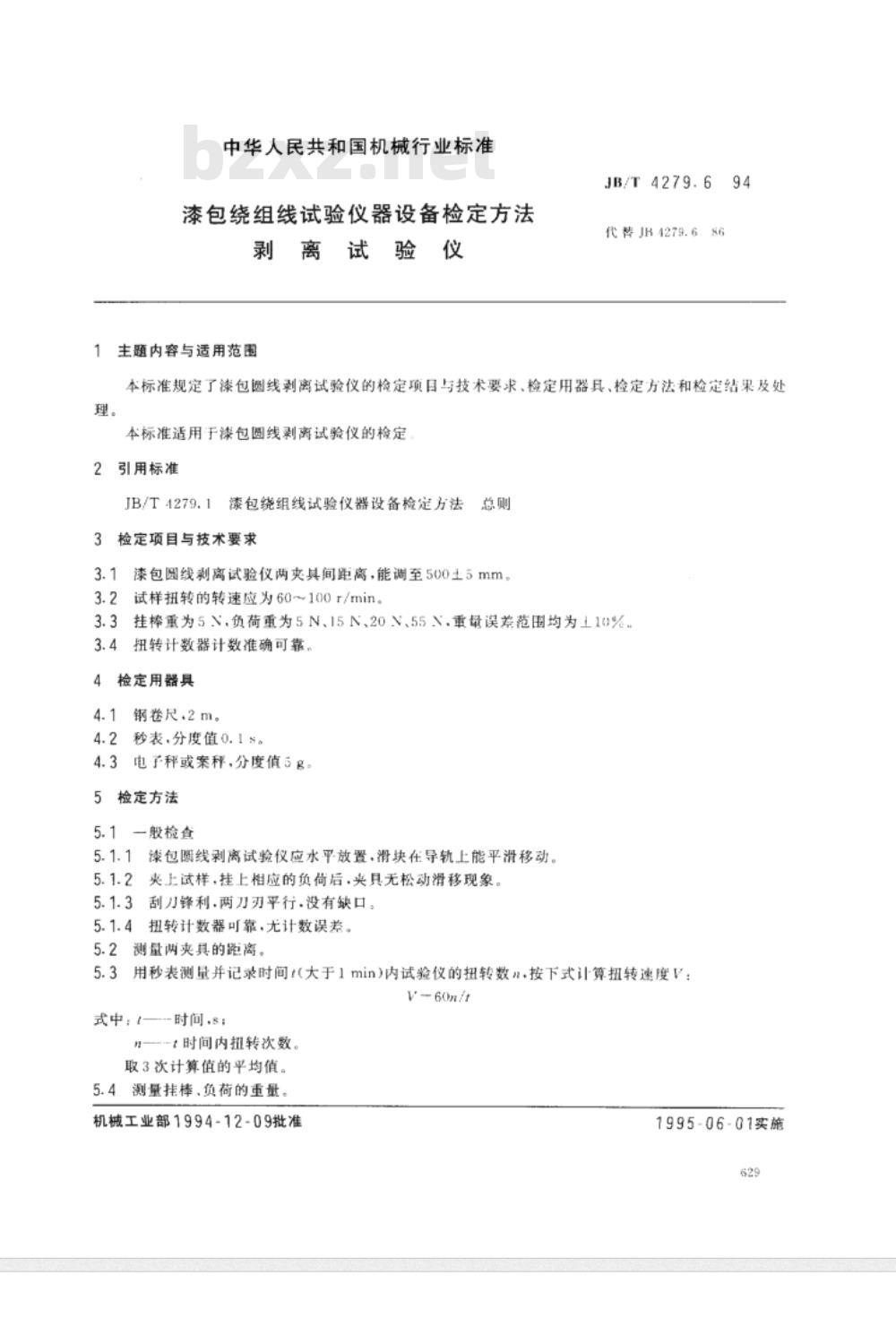

中华人民共和国机械行业标准
漆包绕组线试验仪器设备检定方法 - 剥离试验

主题内容与适用范围
JB/T4279.6 代替 JR4279.686
www.bzxz.net
本标准规定了漆包圆线剥离试验仪的检定项目与技术要求、检定用器具、检定方法及检定结果处理方法。本标准适用于漆包圆线剥离试验仪的检定。

引用标准
JB/T4279.1 漆包绕组线试验仪器设备检定方法总则

检定项目与技术要求
3.1 漆包圆线剥离试验仪两夹具间距离应能调至500±5 mm，试样扭转的转速应为60～100 r/min。
3.2 挂棒重量为5 N，负荷重量为5 N、15 N、20 N、55 N，重量误差范围均为±10%。
3.3 扭转计数器计数准确可靠。

检定用器具
4.1 钢卷尺，长度2 m。
4.2 秒表，分度值0.1%。
4.3 电子秤或案秤，分度值5 g。

检定方法
5.1 一般检查
5.1.1 漆包圆线剥离试验仪应水平放置，滑块在导轨上能平滑移动。
5.1.2 夹上试样，挂上相应负荷后，夹具无松动或滑移现象。
5.1.3 刮刀应锋利，两刀刃平行且无缺口，扭转计数器可靠，计数误差在允许范围内。
5.2 测量两夹具的距离。
5.3 用秒表测量并记录时间 t（大于1 min）内试验仪的扭转数 n，并按下式计算扭转速度 V：
V = 60n / t
其中 t 为时间（秒），n 为时间内扭转次数。取三次计算值的平均值。
5.4 测量挂棒及负荷的重量。

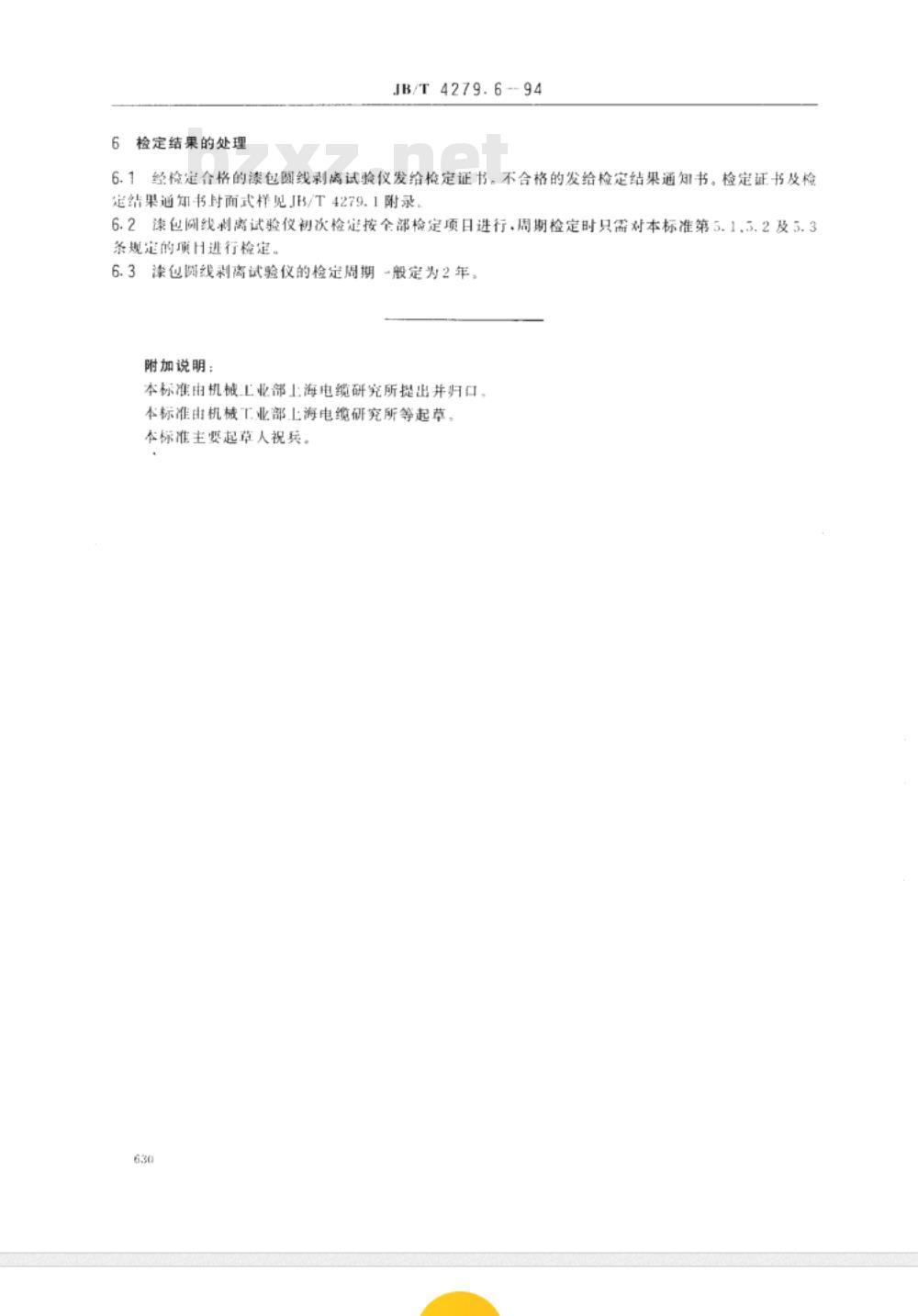

检定结果的处理
6.1 经检定合格的漆包圆线剥离试验仪发给检定证书，不合格的发给检定结果通知书。检定证书及检定结果通知书封面式样见 JB/T4279.1 附录。
6.2 漆包圆线剥离试验仪初次检定按全部检定项目进行，周期检定时只需对本标准第 5.1.3、5.3 条规定的项目进行检定。
6.3 漆包圆线剥离试验仪的检定周期一般定为 2 年。

附加说明
本标准由机械工业部上海电缆研究所提出并归口，主要起草人为祝兵。

批准日期：1994-12-09
实施日期：1995-06-01
