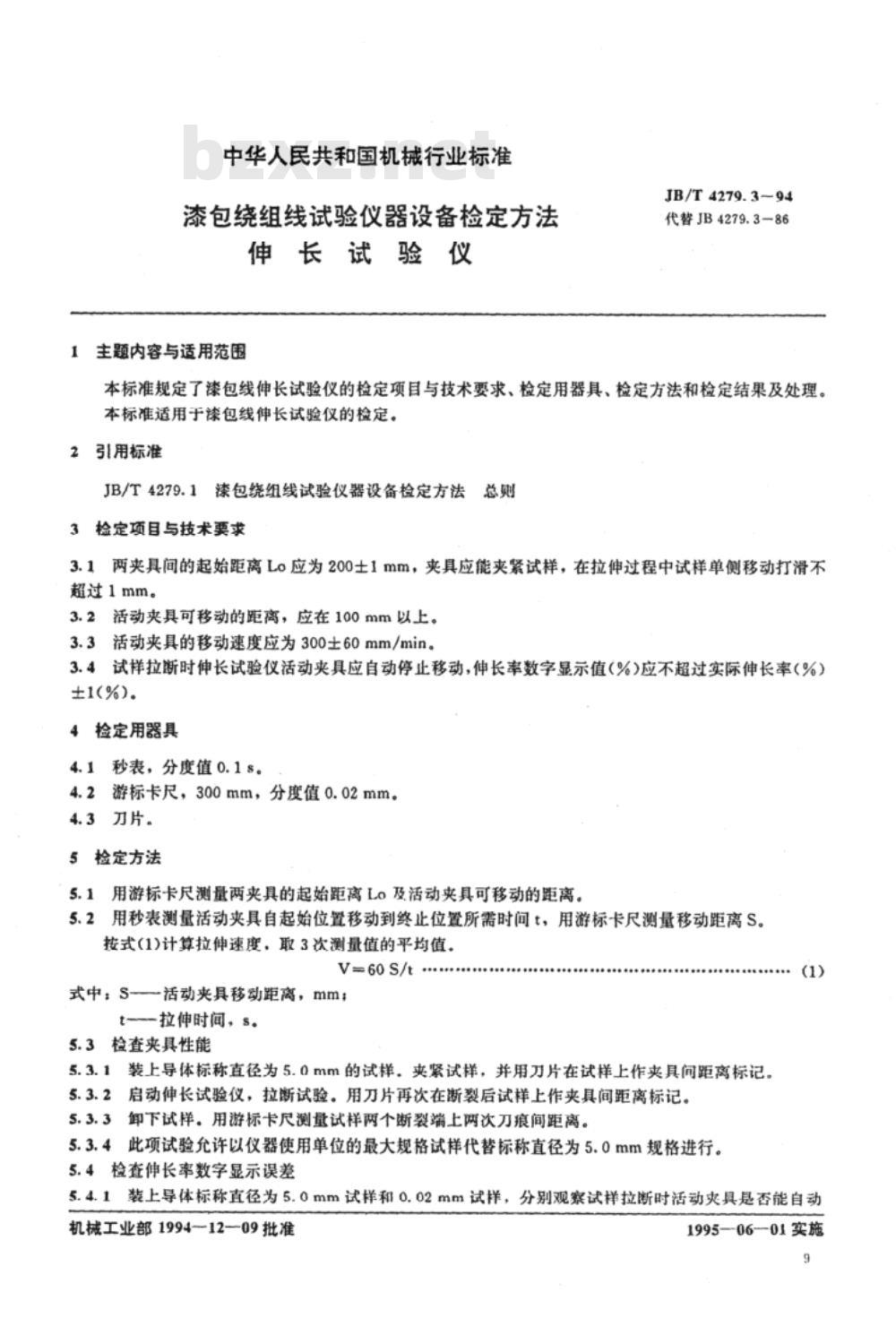

中华人民共和国机械行业标准
漆包绕组线试验仪器设备检定方法伸长试验仪
1主题内容与适用范围
JB/T 4279.394
代替JB4279.386
本标准规定了漆包线伸长试验仪的检定项目与技术要求、检定用器具、检定方法和检定结果及处理。本标准适用于漆包线伸长试验仪的检定。2引用标准
JB/T4279.1漆包绕组线试验仪器设备检定方法总则3检定项目与技术要求
3.1两夹具间的起始距离Lo应为200士1mm，夹具应能夹紧试样，在拉伸过程中试样单侧移动打滑不超过1mm。
3.2活动夹具可移动的距离，应在100mm以上。3.3活动夹具的移动速度应为300士60mm/min。3.4试样拉断时伸长试验仪活动夹具应自动停止移动，伸长率数字显示值（%）应不超过实际伸长率（%）±1(%)。
4检定用器具
4.1秒表，分度值0.1s。
4.2游标卡尺，300mm，分度值0.02mm。4.3刀片。
5检定方法
5.1用游标卡尺测量两夹具的起始距离Lo及活动夹具可移动的距离。5.2用秒表测量活动夹具自起始位置移动到终止位置所需时间t，用游标卡尺测量移动距离S。按式(1)计算拉伸速度，取3次测量值的平均值、V=60S/t
式中：S-活动夹具移动距离，mm;t拉伸时间，s。
5.3检查夹具性能
5.3.1装上导体标称直径为5.0mm的试样，夹紧试样，并用刀片在试样上作夹具间距离标记。5.3.2启动伸长试验仪，拉断试验。用刀片再次在断裂后试样上作夹具间距离标记。5.3.3卸下试样。用游标卡尺测量试样两个断裂端上两次刀痕间距离。5.3.4此项试验允许以仪器使用单位的最大规格试样代替标称直径为5.0mm规格进行。5.4检查伸长率数字显示误差
5.4.1装上导体标称直径为5.0mm试样和0.02mm试样，分别观察试样拉断时活动夹具是否能自动机械工业部1994-12—09批准
1995—0601实施

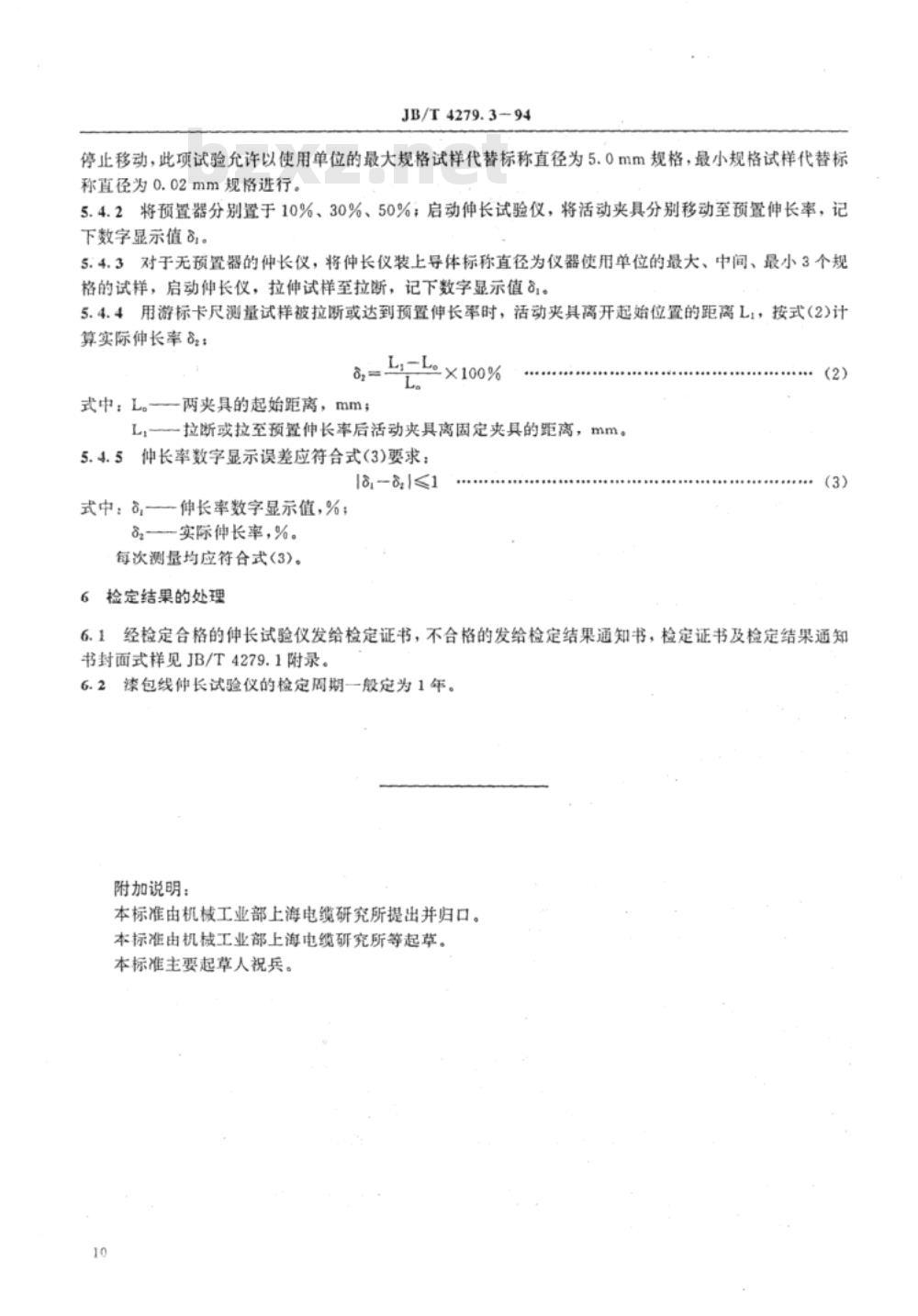

JB/T 4279.394
停止移动，此项试验允许以使用单位的最大规格试样代替标称直径为5.0mm规格，最小规格试样代替标称直径为0.02mm规格进行。
5.4.2将预置器分别置于10%、30%、50%；启动伸长试验仪，将活动夹具分别移动至预置伸长率，记下数字显示值81。
5.4.3对于无预置器的仲长仪，将伸长仪装上导体标称直径为仪器使用单位的最大、中间、最小3个规格的试样，启动伸长仪，拉伸试样至拉断，记下数字显示值。5.4.4用游标卡尺测量试样被拉断或达到预置伸长率时，活动夹具离开起始位置的距离L1，按式（2)计算实际伸长率8：
L-Lo×100%
式中；L。一两夹具的起始距离，mm；L,一拉断或拉至预置伸长率后活动夹具离固定夹具的距离，mm。5.4.5仲长率数字显示误差应符合式（3)要求：1
式中：伸长率数字显示值，%；免费标准bzxz.net
82—实际伸长率，%。
每次测量均应符合式(3)。
6检定结果的处理
（3）
6.1经检定合格的伸长试验仪发给检定证书，不合格的发给检定结果通知书，检定证书及检定结果通知书封面式样见JB/T4279.1附录。6.2漆包线伸长试验仪的检定周期一般定为1年。附加说明：
本标准由机械工业部上海电缆研究所提出并归口。本标准由机械工业部上海电缆研究所等起草。本标准主要起草人祝兵。
