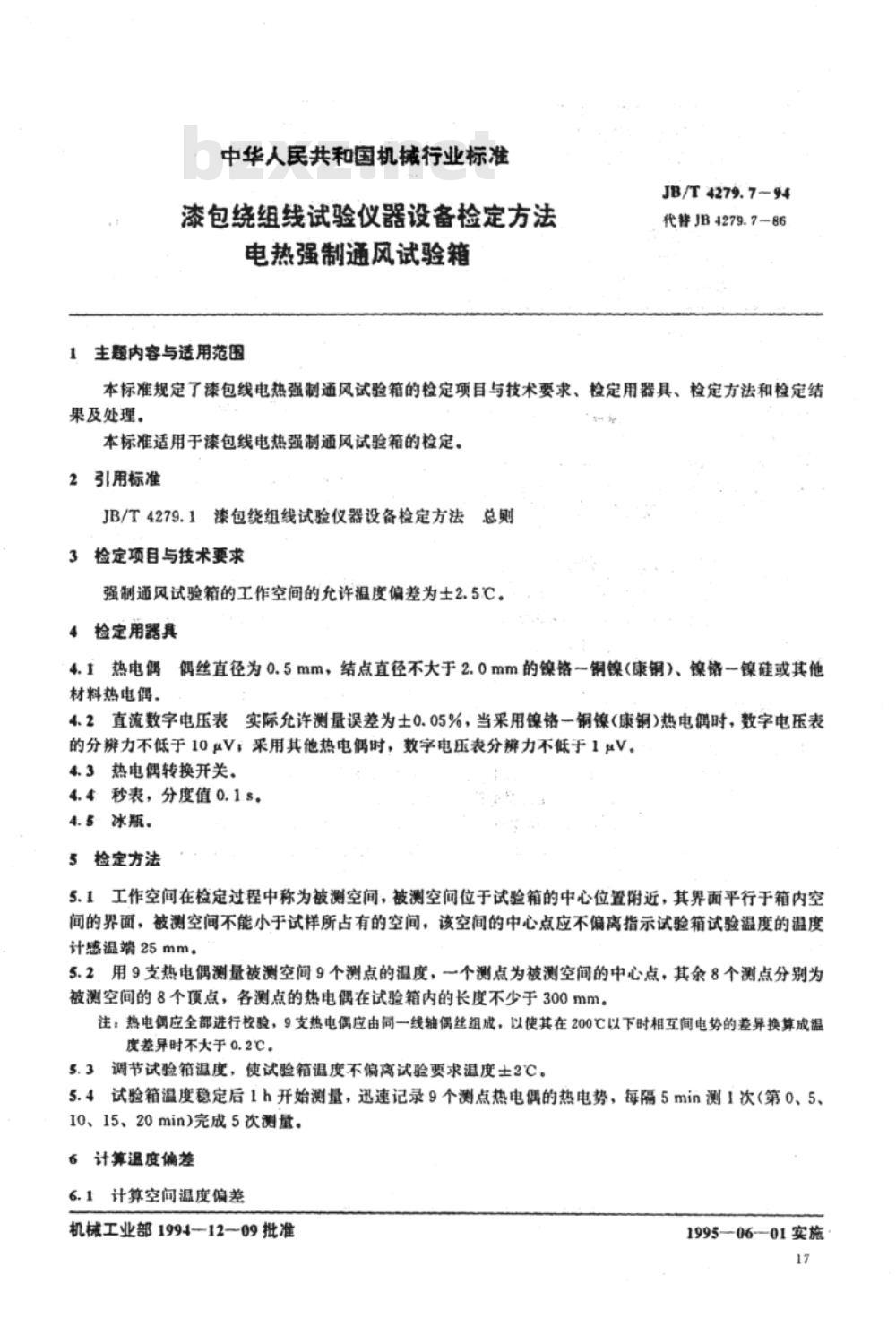

中华人民共和国机械行业标准
漆包绕组线试验仪器设备检定方法电热强制通风试验箱
1主题内容与适用范围
JB/T4279.7-94
代替JB4279.786
本标准规定了漆包线电热强制通风试验箱的检定项目与技术要求、检定用器具、检定方法和检定结果及处理。
本标准适用于漆包线电热强制通风试验箱的检定。2引用标准
JB/T4279.1漆包绕组线试验仪器设备检定方法总则3检定项目与技术要求
强制通风试验箱的工作空间的允许温度偏差为士2.5℃。4检定用器具
4.i热电偶偶丝直径为0.5mm，结点直径不大于2.0mm的镍铬一铜镍（康铜）、镍一镍硅或其他材料热电偶。
4.2直流数字电压表实际允许测量误差为士0.05%，当采用镍铬一铜镍（康铜）热电偶时，数字电压表的分辨力不低于10μV；采用其他热电偶时，数字电压表分辨力不低于1μV。4.3热电偶转换开关。
4.4秒表，分度值0.1.s。
4.5冰瓶
5检定方法
5.1工作空间在检定过程中称为被测空间，被测空间位于试验箱的中心位置附近，其界面平行于箱内空间的界面，被测空间不能小于试样所占有的空间，该空间的中心点应不偏离指示试验箱试验温度的温度计感温端25mm。
5.2用9支热电偶测量被测空间9个测点的温度，一个测点为被测空间的中心点，其余8个测点分别为被测空间的8个顶点，各测点的热电偶在试验箱内的长度不少于300mm。注：热电偶应全部进行校验，9支热电偶应由同一线轴偶丝组成，以使其在200℃以下时相互间电势的差异换算成温度差异时不大于0.2℃。
5.3调节试验箱温度，使试验箱温度不偏离试验要求温度士2℃。5.4试验箱温度稳定后1h开始测量，迅速记录9个测点热电偶的热电势，每隔5min测1次（第0、5、10、15、20min)完成5次测量。
6计算温度偏差
6.1计算空间温度偏差
机械工业部1994-1209批准
199506—01实施
JB/T4279.794

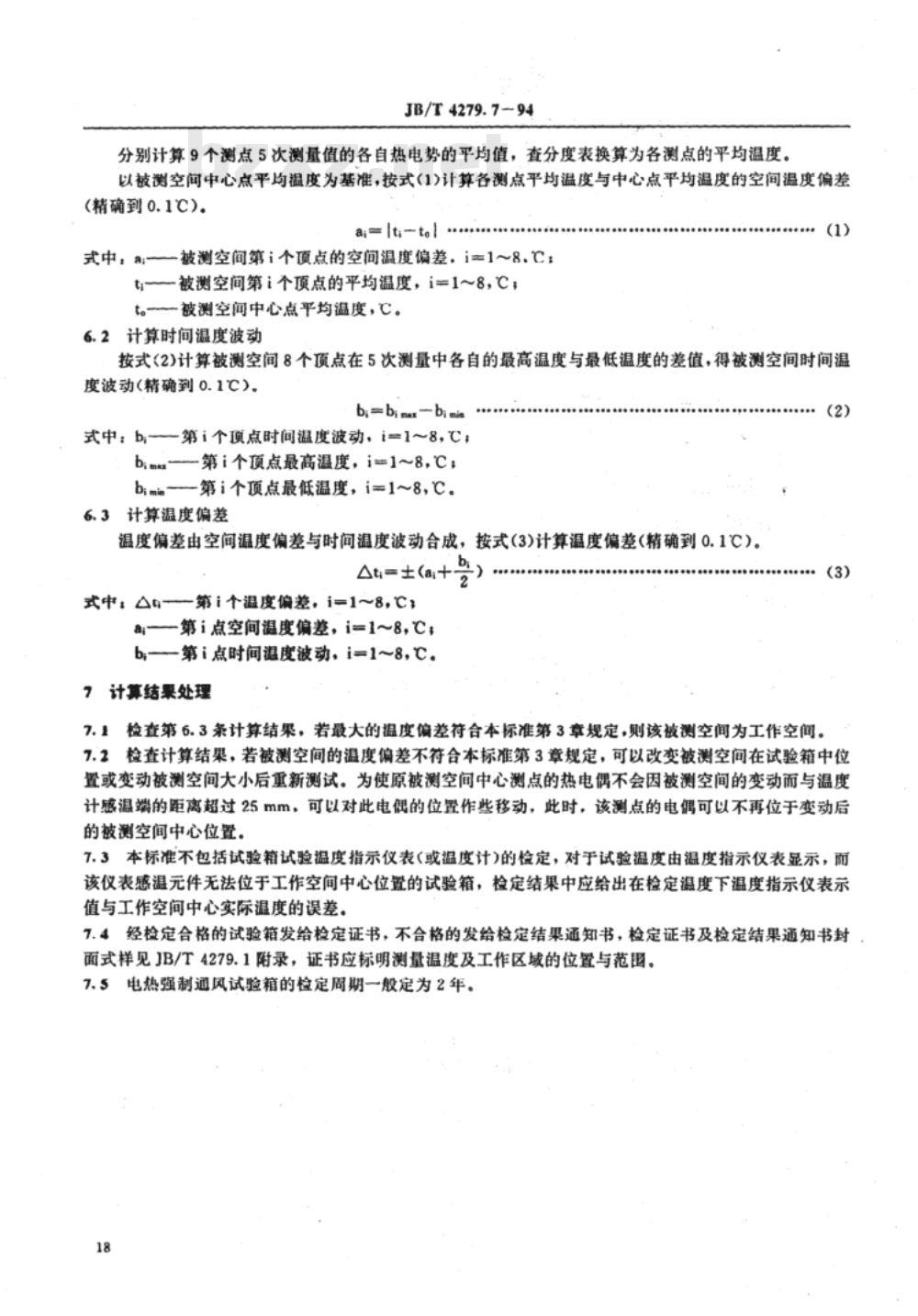

分别计算9个测点5次测量值的各自热电势的平均值，查分度表换算为各测点的平均温度。以被测空间中心点平均温度为基准，按式(1)计算各测点平均温度与中心点平均温度的空间温度偏差(精确到0.1℃）。
aim[t,-tol.
式中，被测空间第i个顶点的空间温度偏差，i1～8，亡：ti-被测空间第i个顶点的平均温度，i=18，℃；t。被测空间中心点平均温度，C。6.2计算时间温度波动
按式(2)计算被测空间8个顶点在5次测量中各自的最高温度与最低温度的差值，得被测空间时间温度波动（精确到0.1℃）。
b; = bi mar - bi ai
式中：b,第i个顶点时间温度波动，i=1～8，C；b;—第i个顶点最高温度，i=1~8，Cbm—第i个顶点最低温度，i=1～8，℃。6.3计算温度偏差
温度偏差由空间温度偏差与时间温度波动合成，按式(3)计算温度偏差精确到0.1℃）。At=±(a+
式中：△t-—第i个温度偏差，i=1～8，a-第i点空间温度偏差，i=1～8，℃b,——第i点时间温度波动，i=1～8，℃。7计算结果处理
7.1检查第6.3条计算结果，若最大的温度偏差符合本标准第3章规定，则该被测空间为工作空间。7.2检查计算结果，若被测空间的温度偏差不符合本标准第3章规定，可以改变被测空间在试验箱中位置或变动被测空间大小后重新测试。为使原被测空间中心测点的热电偶不会因被测空间的变动而与温度计感温端的距离超过25mm，可以对此电偶的位置作些移动，此时，该测点的电偶可以不再位于变动后的被测空间中心位置。
7.3本标准不包括试验箱试验温度指示仪表（或度计)的检定，对于试验温度由温度指示仪表显示，而该仪表感温元件无法位于工作空间中心位置的试验箱，检定结果中应给出在检定温度下温度指示仪表示值与工作空间中心实际温度的误差。7.4经检定合格的试验箱发给检定证书，不合格的发给检定结果通知书，检定证书及检定结果通知书封面式样见JB/T4279.1附录，证书应标明测量温度及工作区域的位置与范围。7.5电热强制通风试验箱的检定周期一般定为2年。18
送检单位
试验箱名称型号
测试温度
试验箱深宽高尺寸（mm）
工作空间(区域）深宽高尺寸(mm）工作空间（区域）位置（mm）
离左箱壁
离右箱壁
测试仪表型号
第1次测量值mV
第2次测量值mV
第3次测量值mV
第4次测量值mV
第5次测量值mV
测点的平均电势mV
测点的平均温度℃
测点的空间温度偏差℃
测点的电势变化量mV
测点的时间温度波动℃
测点的温度偏差℃
JB/T 4279.794
附录A
试验箱温度测试记录表
(补充件）
测试日期
生产厂
规定温度偏差免费标准下载网bzxz
离上箱壁
离下箱壁
测试结果：最大的测点温度偏差℃出厂编号
通风方式
离后箱壁
离前箱壁
热电偶型号编号
注，测点的温度偏差一±[测点的空间温度偏差十(测点的时间温度波动)
冷端温度
注：试验箱深宽高尺寸（mm）
JB/T4279.7-94

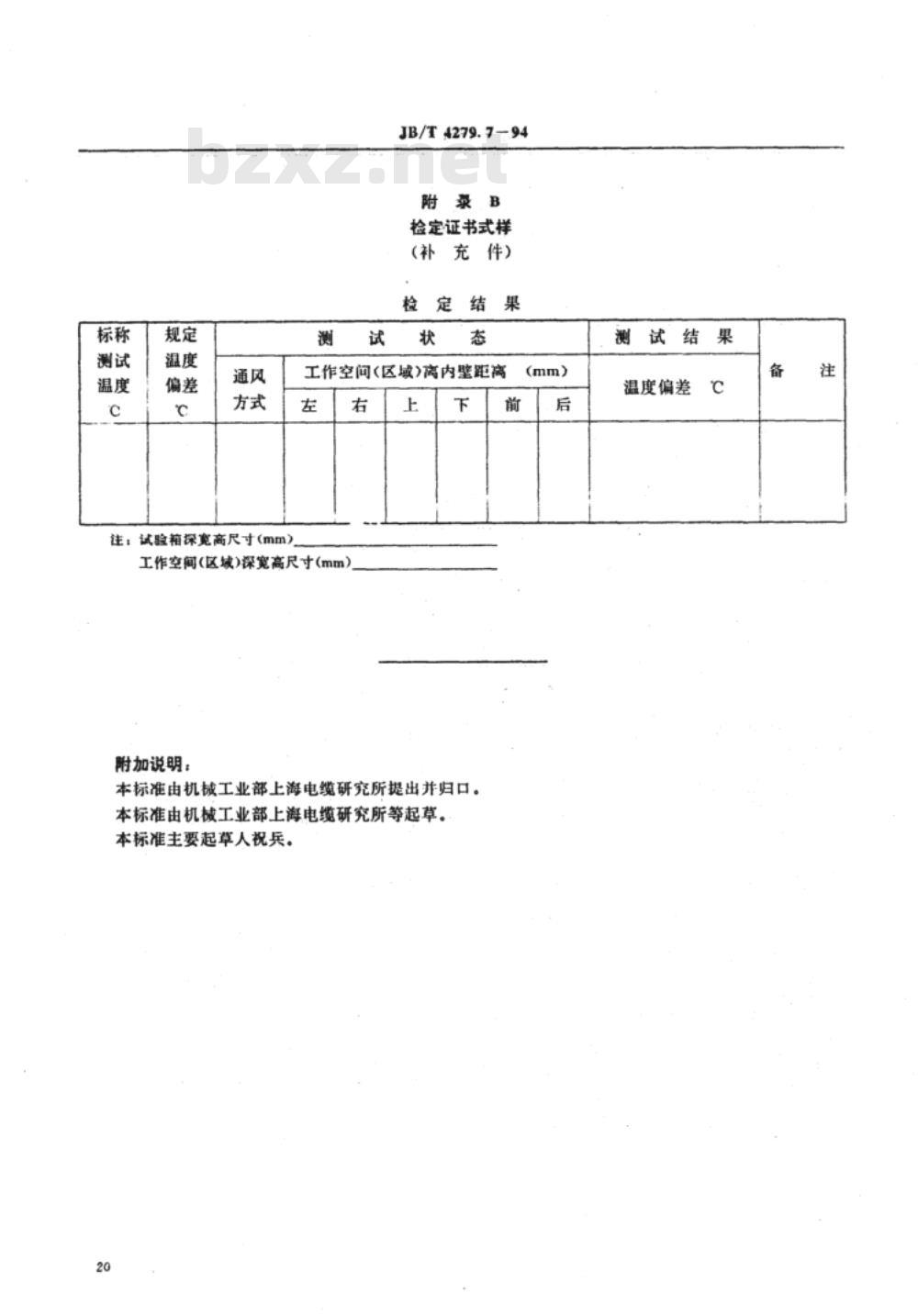

附录B
检定证书式样
(补充件）
检定结果
工作空间(区域)离内璧距离
工作空闻（区域）深宽高尺寸(mm）附加说明：
本标准由机械工业部上海电缆研究所提出并归口。本标准由机械工业部上海电缆研究所等起草。本标准主要起草人祝兵。
测试结果
温度偏差
