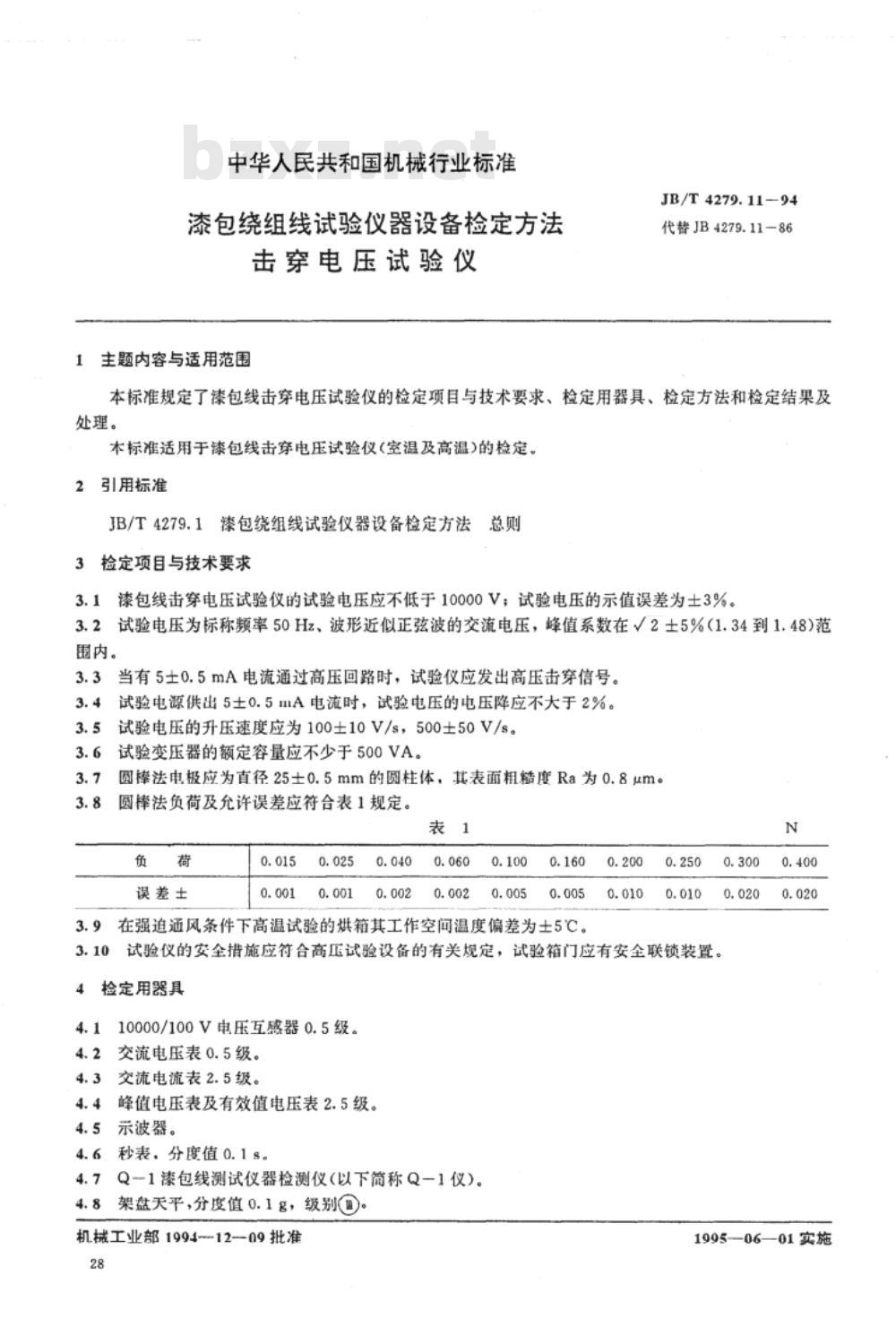

中华人民共和国机械行业标准
漆包绕组线试验仪器设备检定方法——击穿电压试验仪

1 主题内容与适用范围
本标准规定了漆包绕组线击穿电压试验仪的检定项目与技术要求、检定用器具、检定方法及检定结果处理。本标准适用于漆包线击穿电压试验仪（空温及高温）的检定。

2 规范性引用文件
JB/T4279.1 漆包绕组线试验仪器设备检定方法总则

3 检定项目与技术要求
3.1 试验电压不低于 10000V，示值误差 ±3%。
3.2 试验电压为标称频率 50Hz，波形近似正弦波的交流电压，峰值系数在 √2±5%（1.34 至 1.48）范围内。
3.3 当高压回路中有 5±0.5mA 电流通过时，试验仪应发出高压击穿信号。
3.4 在供出 5±0.5mA 电流时，试验电压的电压降不大于 2%。
3.5 试验电压的升压速度应为 100±10V/s 或 500±50V/s。
3.6 试验变压器额定容量不低于 500VA。
3.7 圆棒法电极直径 25±0.5mm，表面粗糙度 Ra 0.8μm。
3.8 圆棒法负荷及允许误差符合表 1 规定。
表 1 圆棒法负荷与允许误差
负荷（N） | 误差（N）
0.015 | 0.001
0.025 | 0.001
0.040 | 0.002
0.060 | 0.002
0.100 | 0.005
0.160 | 0.005
0.200 | 0.010
0.250 | 0.010
0.300 | 0.020
3.9 高温试验箱在强追通风条件下工作空间温度偏差 ±5℃。
3.10 试验仪的安全措施应符合高压试验设备有关规定，试验箱门应有安全联锁装置。

4 检定用器具
4.1 10000/100V 电压互感器，0.5 级
4.2 交流电压表，0.5 级；交流电流表，2.5 级
4.3 峰值电压表及有效值电压表，2.5 级
4.4 示波器
4.5 秒表，分度值 0.1%
4.6 Q-1 漆包线测试仪（以下简称 Q-1 仪）
4.7 架盘天平，分度值 0.1g，级别 ①
4.8 热电偶，偶丝直径 0.5mm，结点直径 ≤2.0mm，材料可为镍铬-铜镍（康铜）、镍铬-镍硅或其他材料
4.9 直流数字电压表，允许测量误差 ±0.05%，分辨力根据热电偶类型不低于 10μV 或 1μV
4.10 热电偶转换开关

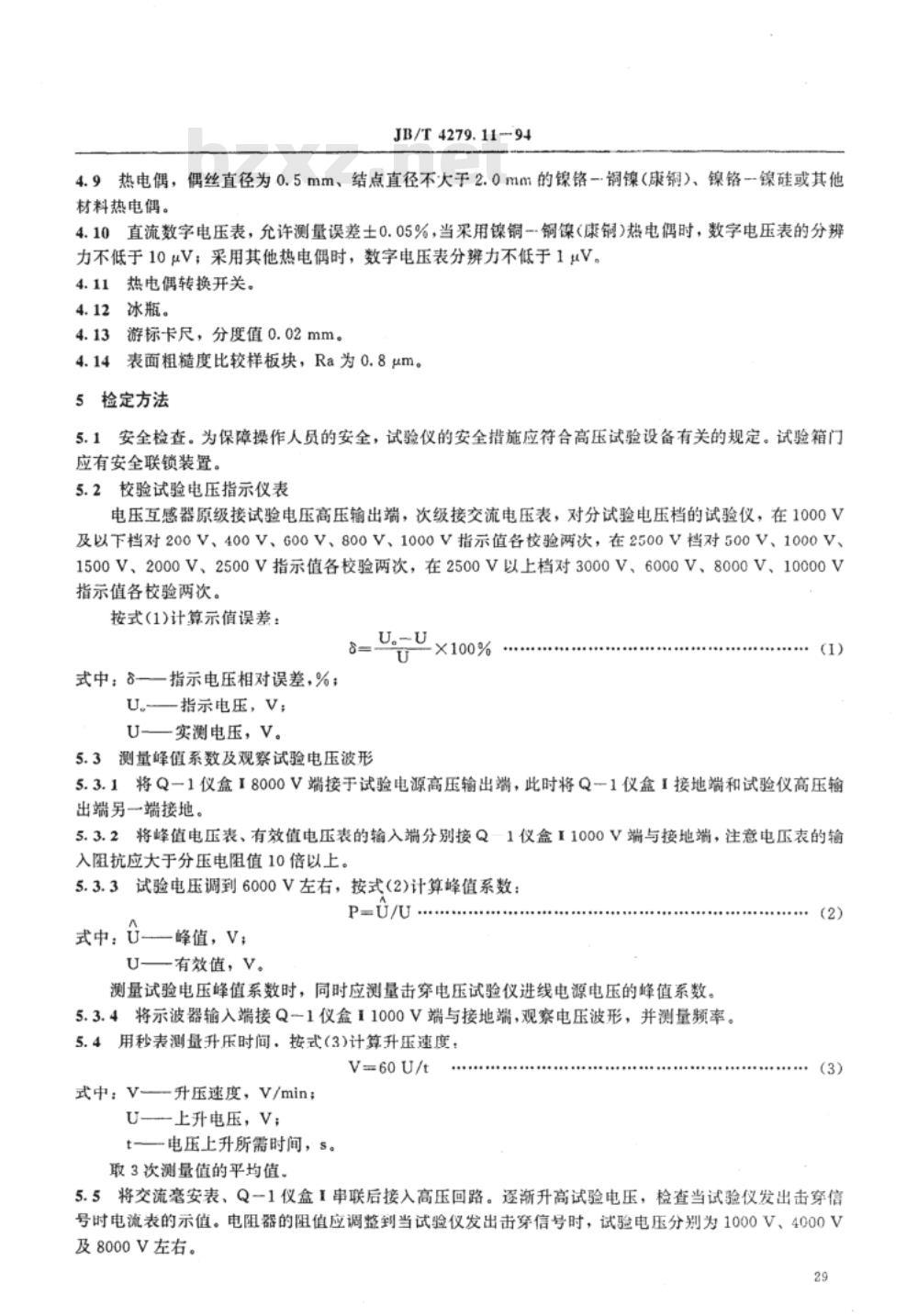

5 检定方法

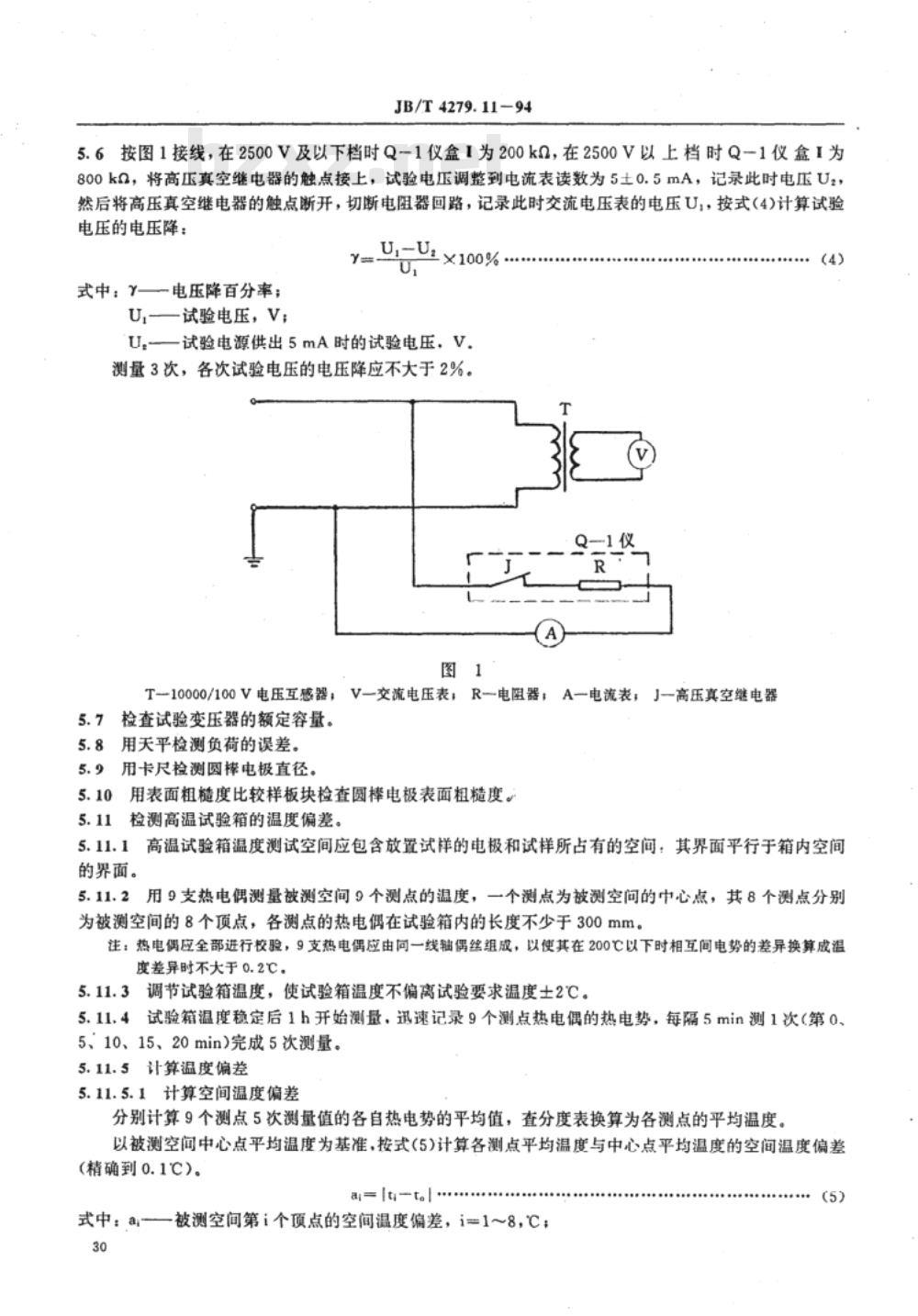

5.1 按图 1 接线，在不同档位下调整 Q-1 仪盒的电阻，测量试验电压 U1 与 U2 并计算电压降，电压降不得大于 2%。免费标准bzxz.net
5.2 检查试验变压器额定容量。
5.3 用天平检测负荷误差。
5.4 用卡尺检测圆棒电极直径。
5.5 用表面粗糙度比较样板检查圆棒电极表面粗糙度。
5.6 检测高温试验箱温度偏差
5.6.1 高温试验箱温度测试空间应包含试样及电极所占空间，界面平行于箱内空间界面。
5.6.2 用 9 支热电偶测量被测空间 9 个测点温度，其中中心点 1 个，顶点 8 个，热电偶长度 ≥300mm，且校验后温差 ≤0.2℃（200℃以下）。
5.6.3 调节试验箱温度，使偏离试验要求温度 ±2℃。
5.6.4 温度稳定后 1 小时开始测量，每隔 5 分钟测 1 次，共 5 次。

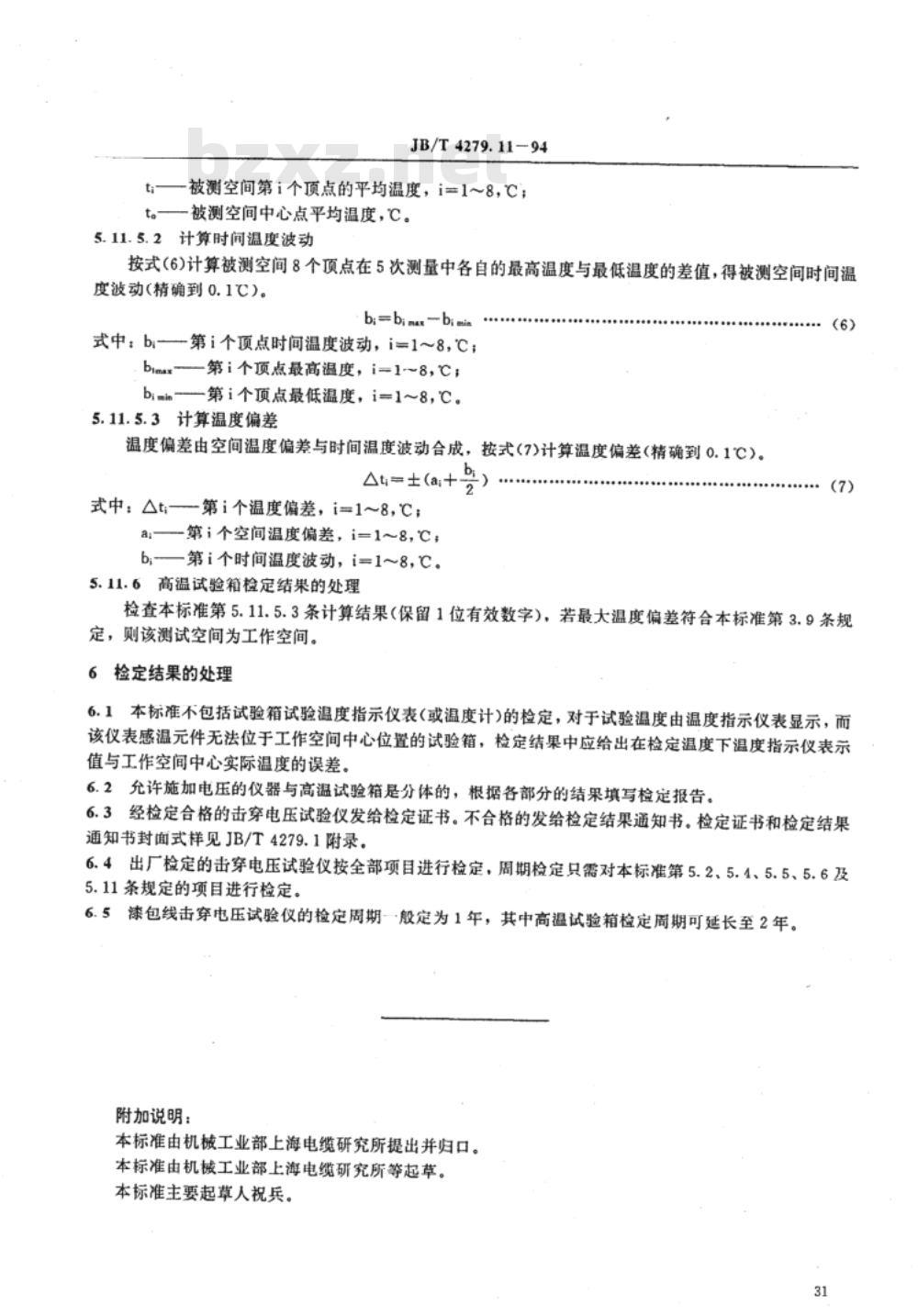

5.6.5 计算空间温度偏差，以中心点平均温度为基准计算各顶点偏差，精确到 0.1℃。
