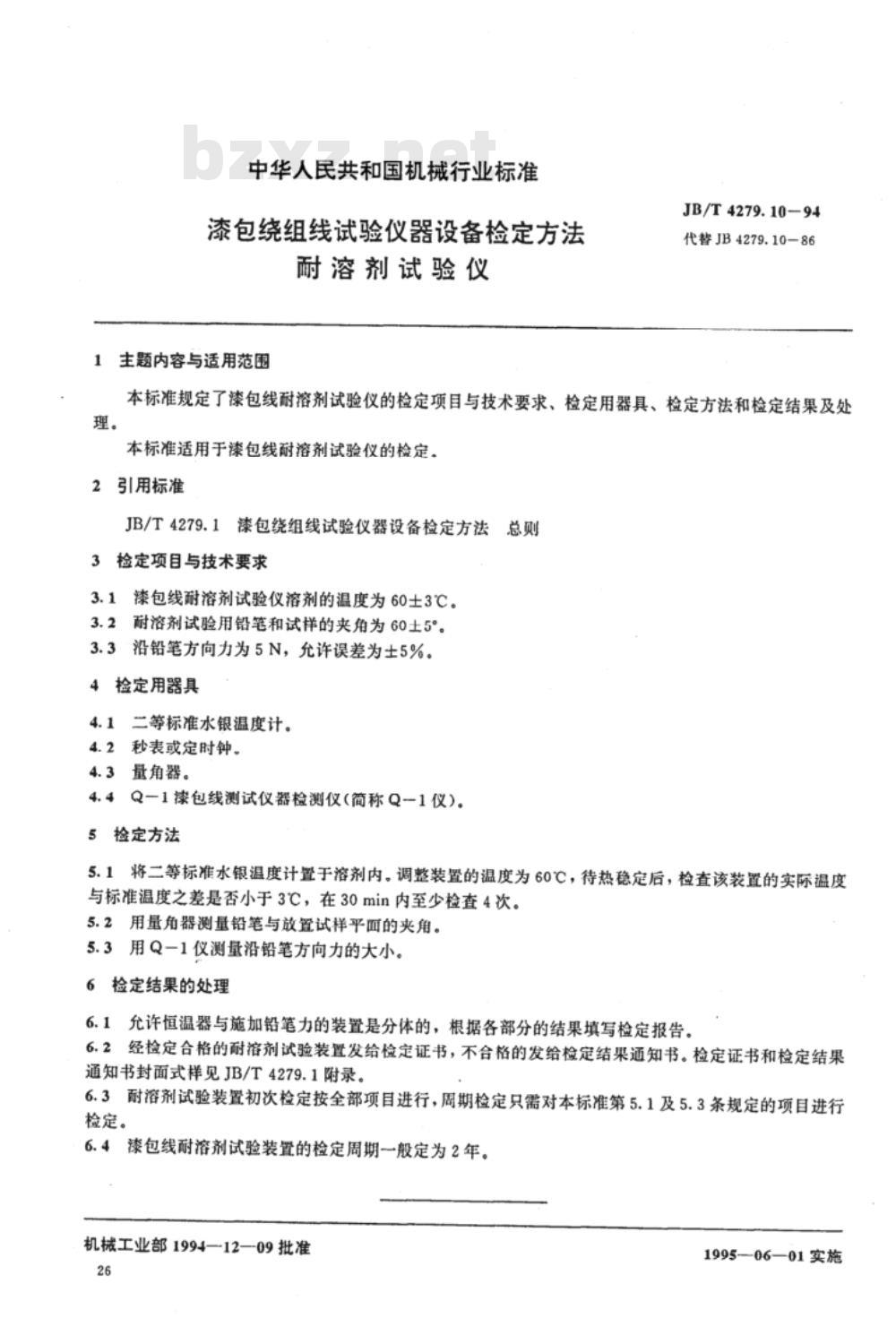

中华人民共和国机械行业标准
漆包绕组线试验仪器设备检定方法耐溶剂试验仪
1主题内容与适用范围
JB/T4279.10-94
代替JB4279.1086
本标准规定了漆包线耐溶剂试验仪的检定项目与技术要求、检定用器具、检定方法和检定结果及处本标准适用于漆包线耐溶剂试验仪的检定。2引用标准
JB/T4279.1漆包绕组线试验仪器设备检定方法总则3检定项目与技术要求
3.1漆包线耐溶剂试验仪溶剂的温度为60土3℃。3.2耐溶剂试验用铅笔和试样的夹角为60土5°。3.3沿铅笔方向力为5N，允许误差为±5%。4检定用器具
4.1二等标准水银温度计。此内容来自标准下载网
4.2秒表或定时钟。
4.3量角器。
4.4Q一1漆包线测试仅器检测仅（简称Q-1仪）。5检定方法
5.1将二等标准水银温度计置于溶剂内。调整装置的温度为60℃，待热稳定后，检查该装置的实际温度与标准温度之差是否小于3℃，在30min内至少检查4次。5.2用量角器测量铅笔与放置试样平面的夹角。5.3用Q一1仪测量沿铅笔方向力的大小。6检定结果的处理
6.1允许恒温器与施加铅笔力的装置是分体的，根据各部分的结果填写检定报告。6.2经检定合格的耐溶剂试验装置发给检定证书，不合格的发给检定结果通知书。检定证书和检定结果通知书封面式样见JB/T4279.1附录。6.3耐溶剂试验装置初次检定按全部项目进行，周期检定只需对本标准第5.1及5.3条规定的项目进行检定。
6.4漆包线耐溶剂试验装置的检定周期一般定为2年。机械工业部1994—12—09批准
1995—06—01实施

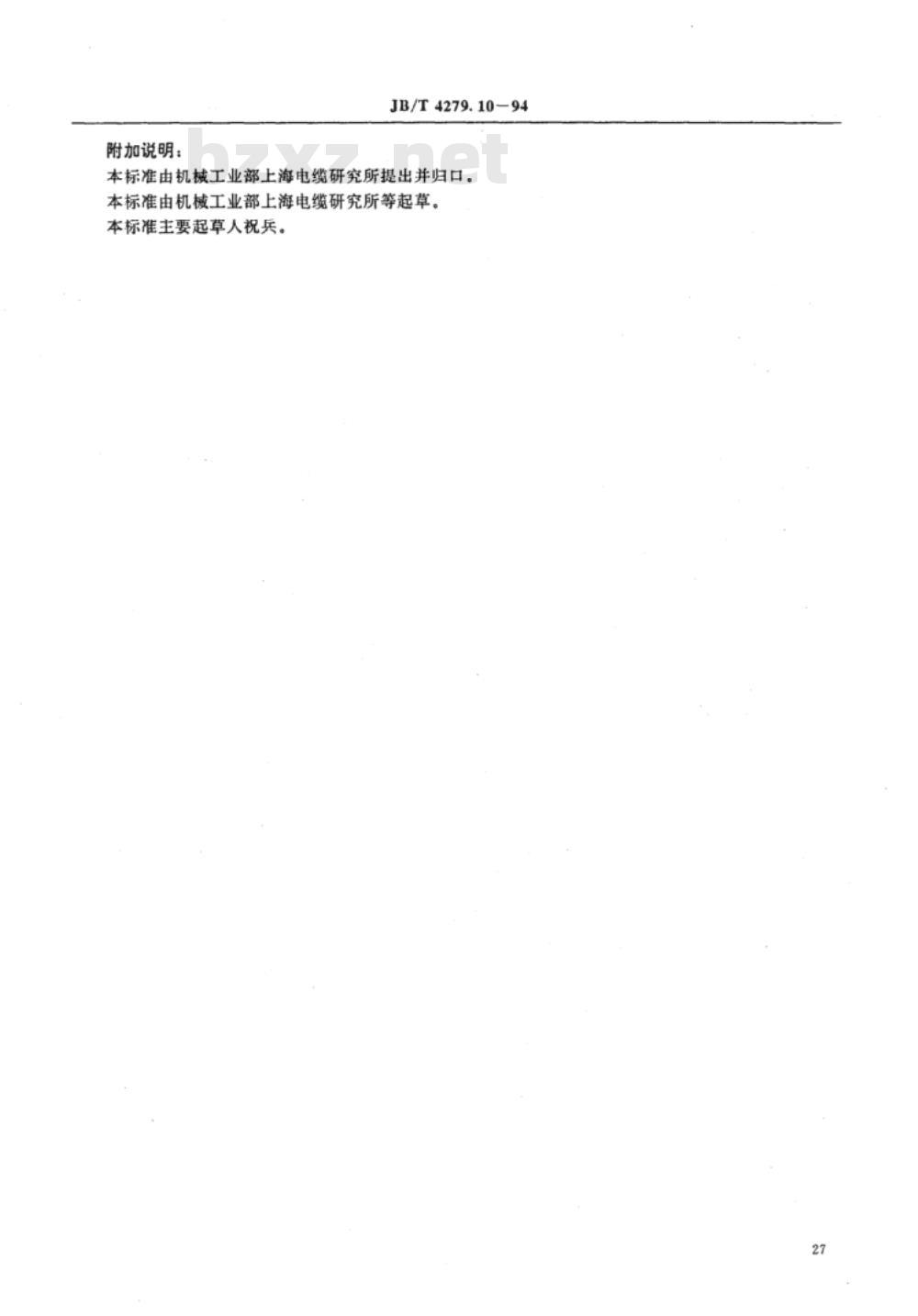

附加说明：
JB/T4279.10-94
本标准由机械工业部上海电缆研究所提出并归口。本标准由机械工业部上海电缆研究所等起草。本标准主要起草人祝兵。
