【机械行业标准(JB)】 漆包绕组线试验仪器设备检定方法 急拉断试验仪

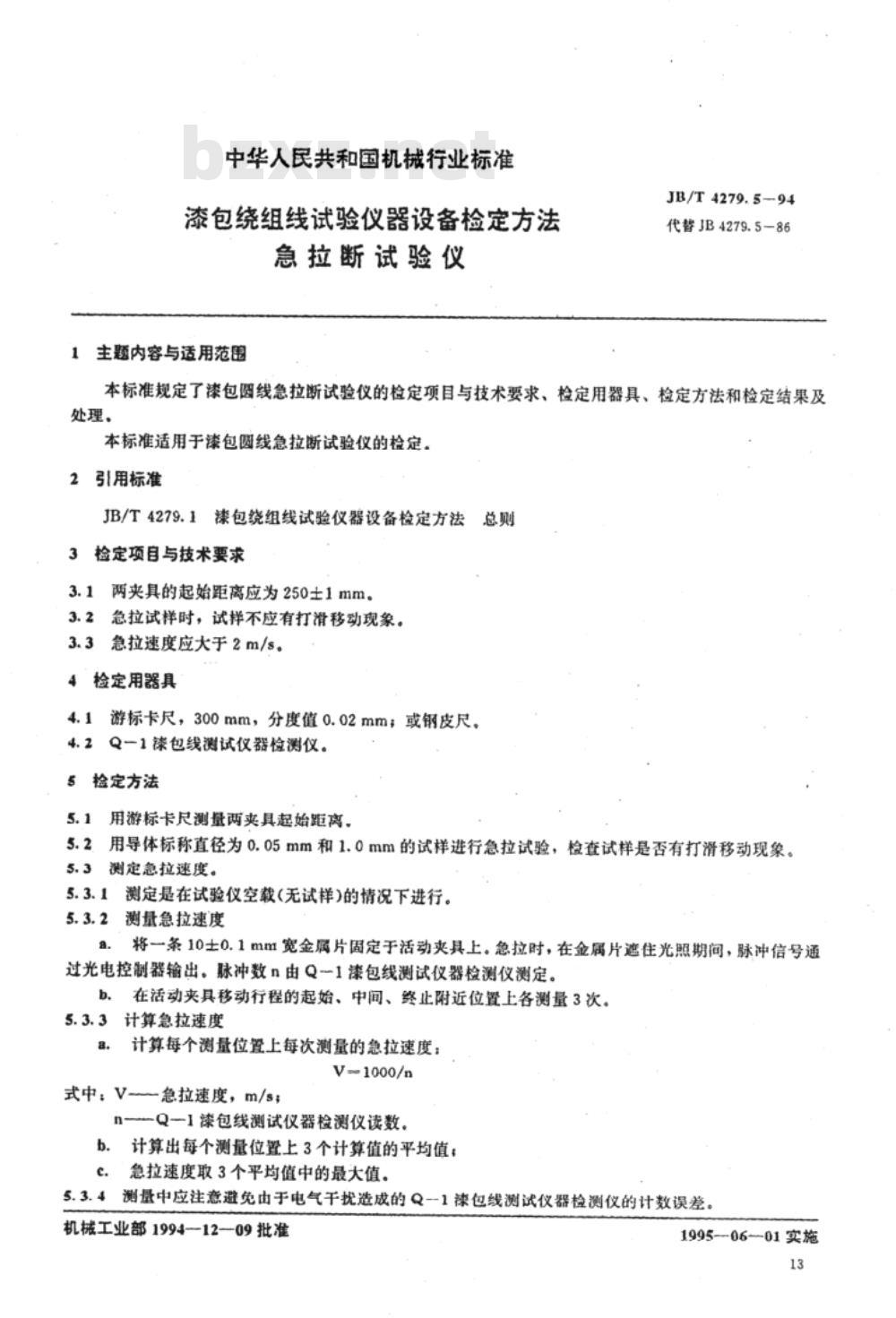

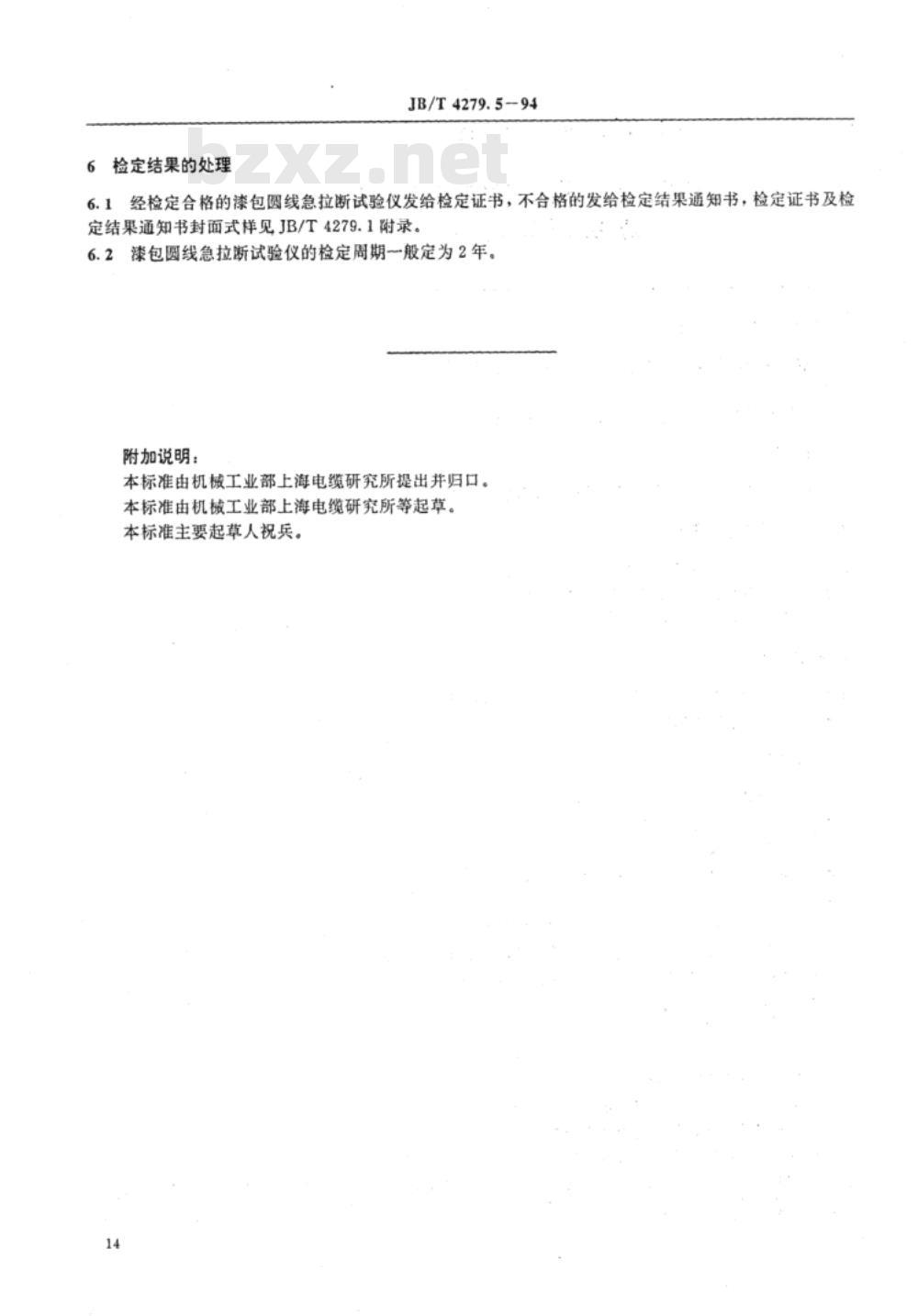

中华人民共和国机械行业标准 漆包绕组线试验仪器设备检定方法 急拉断试验仪 1 主题内容与适用范围 本标准规定了漆包圆线急拉断试验仪的检定项目与技术要求、检定用器具、检定方法和检定结果处理。本标准适用于漆包圆线急拉断试验仪的检定。 2 引用标准 JB/T 4279.1 漆包绕组线试验仪器设备检定方法 总则 3 检定项目与技术要求 3.1 两夹具的起始距离应为 250 ±1 mm。 3.2 急拉试样时，试样不应有打滑移动现象。 3.3 急拉速度应大于 2 m/s。 4 检定用器具 4.1 游标卡尺 300 mm，分度值 0.02 mm；或钢直尺。 4.2 Q-1 漆包线测试仪器检测仪。 5 检定方法 5.1 用游标卡尺测量两夹具起始距离。 5.2 用导体标称直径为 0.05 mm 和 1.0 mm 的试样进行急拉试验，检查试样是否有打滑移动现象。 5.3 测定急拉速度，测定在试验仪空载情况下进行。 5.3.1 将一条 10 ±0.1 mm 宽金属片固定于活动夹具上，急拉时金属片通过光电控制器输出脉冲信号，脉冲数 n 由 Q-1 漆包线测试仪器检测仪测定。 5.3.2 在活动夹具移动行程的起始、中间、终止附近位置上各测量 3 次。 5.3.3 计算急拉速度 a. 每个测量位置上每次测量的急拉速度 V = 1000/n，其中 V 为急拉速度（m/s），n 为 Q-1 漆包线测试仪器检测仪读数。 b. 计算每个测量位置上 3 个计算值的平均值。 c. 急拉速度取 3 个平均值中的最大值。 5.3.4 测量中应注意避免电气干扰造成的计数误差。 6 检定结果的处理 6.1 经检定合格的漆包圆线急拉断试验仪发给检定证书，不合格的发给检定结果通知书，检定证书及检定结果通知书封面式样见 JB/T4279.1 附录。 6.2 漆包圆线急拉断试验仪的检定周期一般为 2 年。 附加说明 本标准由机械工业部上海电缆研究所提出并归口，由上海电缆研究所等起草，主要起草人祝兵。
