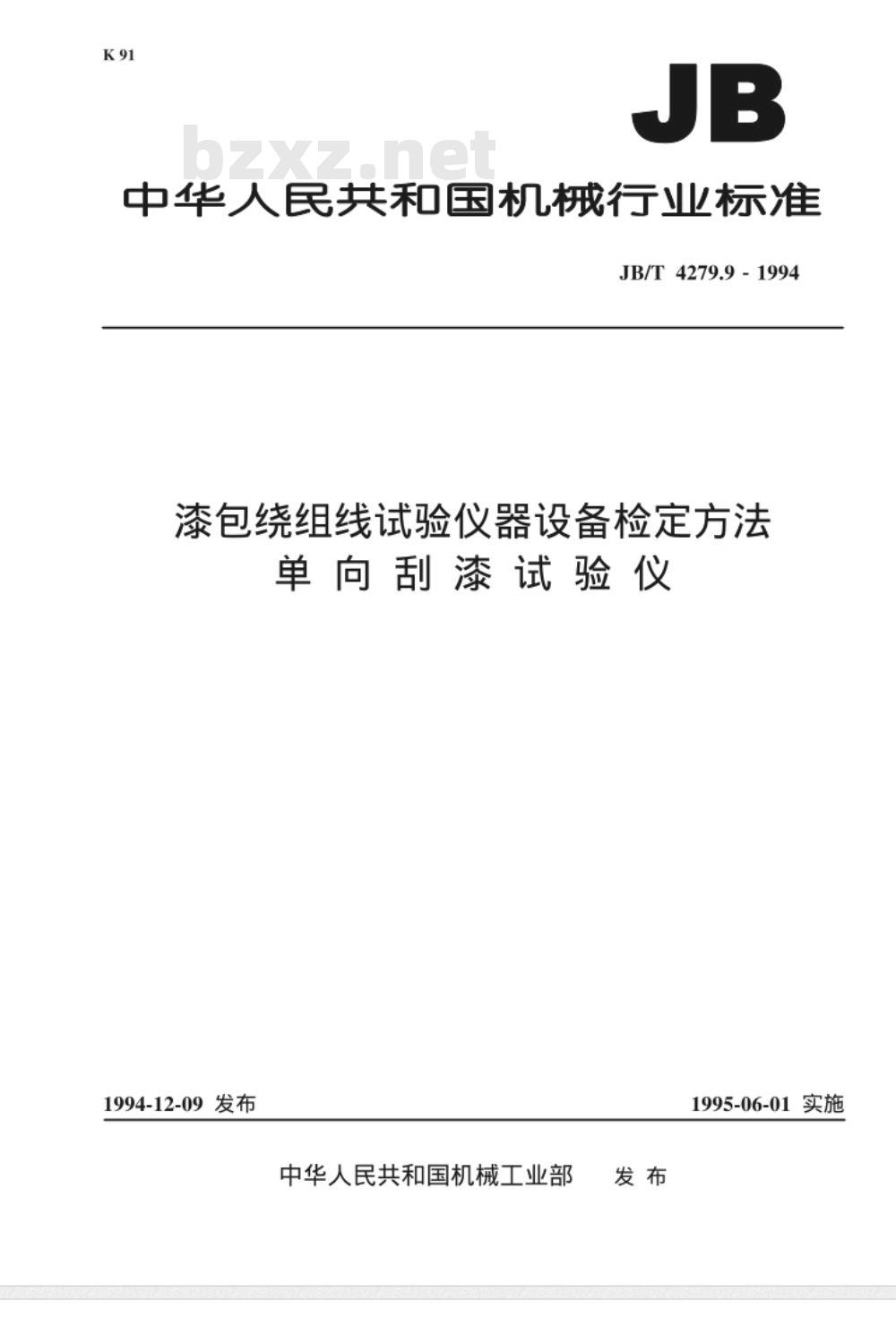

中华人民共和国机械行业标准
JB/T4279.9-1994
漆包绕组线试验仪器设备检定方法单向刮漆试验仪
1994-12-09发布
中华人民共和国机械工业部
1995-06-01实施

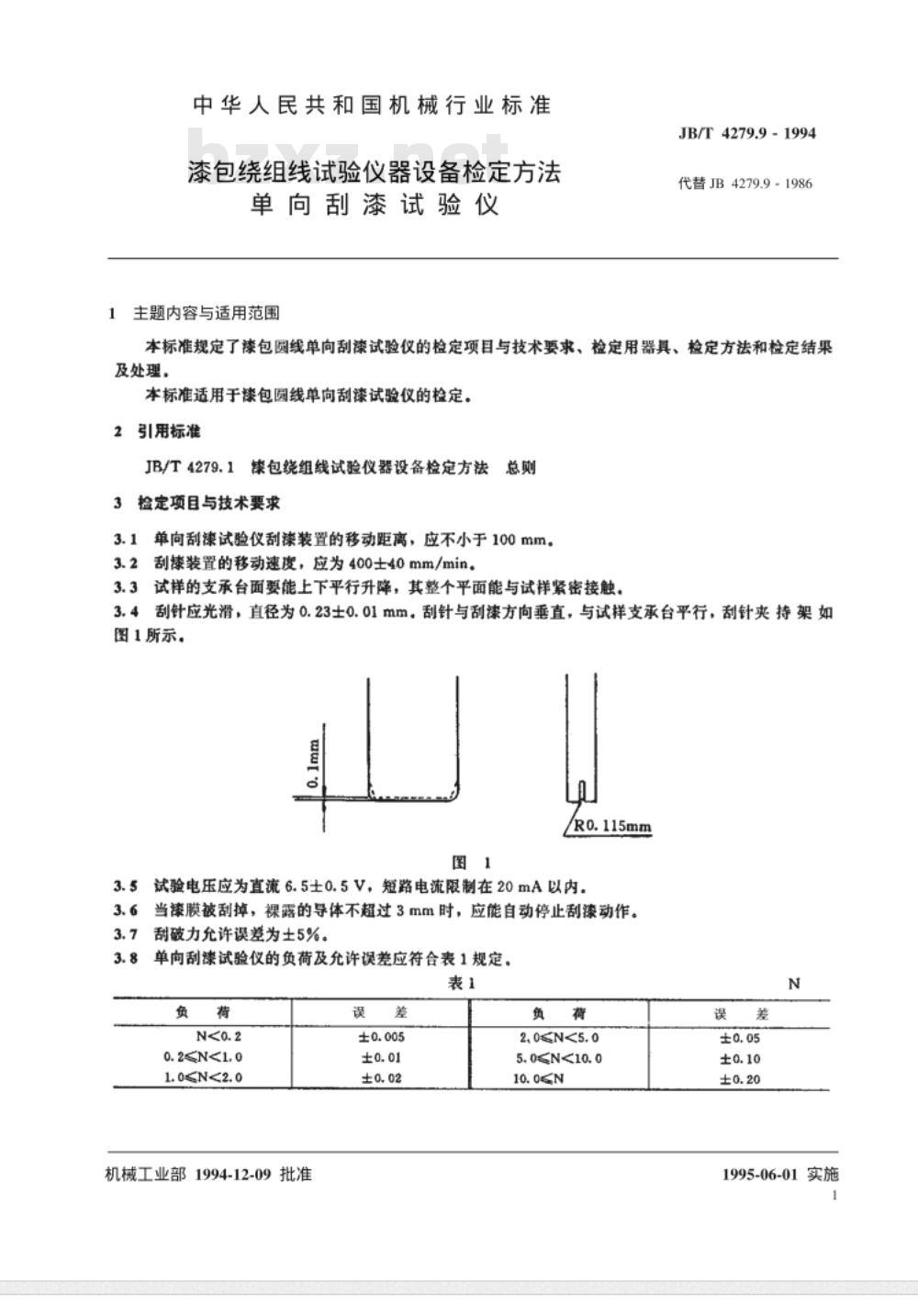

中华人民共和国机械行业标准
漆包绕组线试验仪器设备检定方法单向刮漆试验仪
1主题内容与适用范围
JB/T4279.9-1994
代替JB4279.9-1986
本标准规定了漆包圆线单向刮漆试验仪的检定项目与技术要求、检定用器具、检定方法和检定结果及处理，
本标准适用于漆包圆线单向刮漆试验仪的检定。2引用标准
JB/T4279.1漆包绕组线试验仪器设备检定方法总则
3检定项目与技术要求
3.1单向刮漆试验仪刮漆装置的移动距离，应不小于100mm。3.2刮漆装置的移动速度，应为400士40mm/min。3.3试样的支承台面要能上下平行升降，其整个平面能与试样紧密接触。3.4刮针应光滑，直径为0.23士0.01mm。刮针与刮漆方向垂直，与试样支承台平行，刮针夹持架如图1所示。
/R0.115mm
3.5试验电压应为直流6.5士0.5V，短路电流限制在20mA以内。3.6当漆膜被刮掉，裸露的导体不超过3mm时，应能自动停止刮漆动作。3.7刮破力允许误差为土5%。
单向刮漆试验仪的负荷及允许误差应符合表1规定。表1
0.2≤<1.0
机械工业部1994-12-09批准
2.0≤N<5.0
5.0≤N<10.0
1995-06-01实施

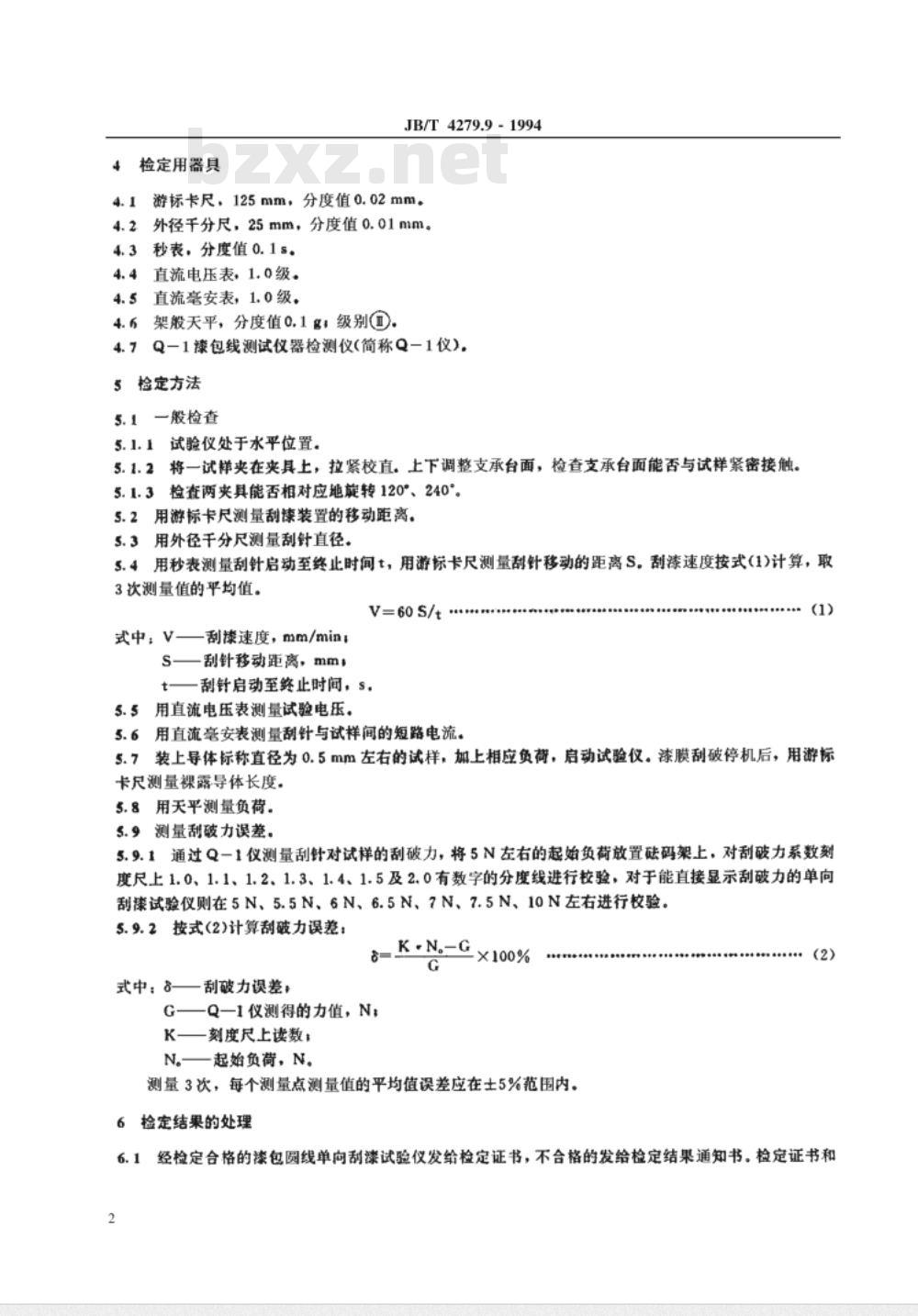

检定用器具
JB/T4279.9-1994
游标卡尺，125mm，分度值0.02mm。4.1
4.2外径千分尺，25mm，分度值0.01mm。4.3秒表，分度值0.1s。
4.4直流电压表，1.0级。
4.5直流毫安表，1.0级。
架般天平，分度值0.1多；级别①。4.6
Q一1漆包线测试仪器检测仪（简称Q一1仪）。5检定方法
5.1一般检查
5.1.1试验仪处于水平位置。
5.1.2将一试样夹在夹具上，拉紧校直。上下调整支承台面，检查支承台面能否与试样紧密接触。5.1.3检查两夹具能否相对应地旋转120°、240。5.2用游标卡尺测量刮漆装置的移动距离。5.3用外径于分尺测量刮针直径。5.4用秒表测量刮针启动至终止时间t，用游标卡尺测量刮针移动的距离S。刮漆速度按式(1)计算，取3次测量值的平均值。
V=60S/+
式中；V—刮漆速度，mm/mina;
S刮针移动距离，mm；
t——刮针启动至终止时间，s。5.5用直流电压表测量试验电压。..**(1)
5.6用直流毫安表测量甜针与试样间的短路电流。5.7装上导体标称直径为0.5mm左右的试样，加上相应负荷，启动试验仪。漆膜刮破停机后，用游标卡尺测量裸露导体长度。
5.8用天平测量负荷。
5.9测量刮破力误差。
5.9.1通过Q一1仪测量刮针对试样的刮破力，将5N左右的起始负荷放置码架上，对刮破力系数刻度尺上1.0、1.1、1.2、1.3、1.4、1.5及2.0有数字的分度线进行校验，对于能直接显示刮破力的单向刮漆试验仪则在5N、5.5N、6N、6.5N、7N、7.5N、10N左右进行校验。5.9.2按式(2)计算刮破力误差：式中：8-—刮破力误差，
Q一1仪测得的力值，N；
K——刻度尺上读数；
N。起始负荷，N。
K-N。-G
测量3次，每个测量点测量值的平均值误差应在士5%范围内。6检定结果的处理
1经检定合格的漆包圆线单向刮漆试验仪发给检定证书，不合格的发给检定结果通知书。检定证书和6.1免费标准下载网bzxz
JB/T4279.9-1994

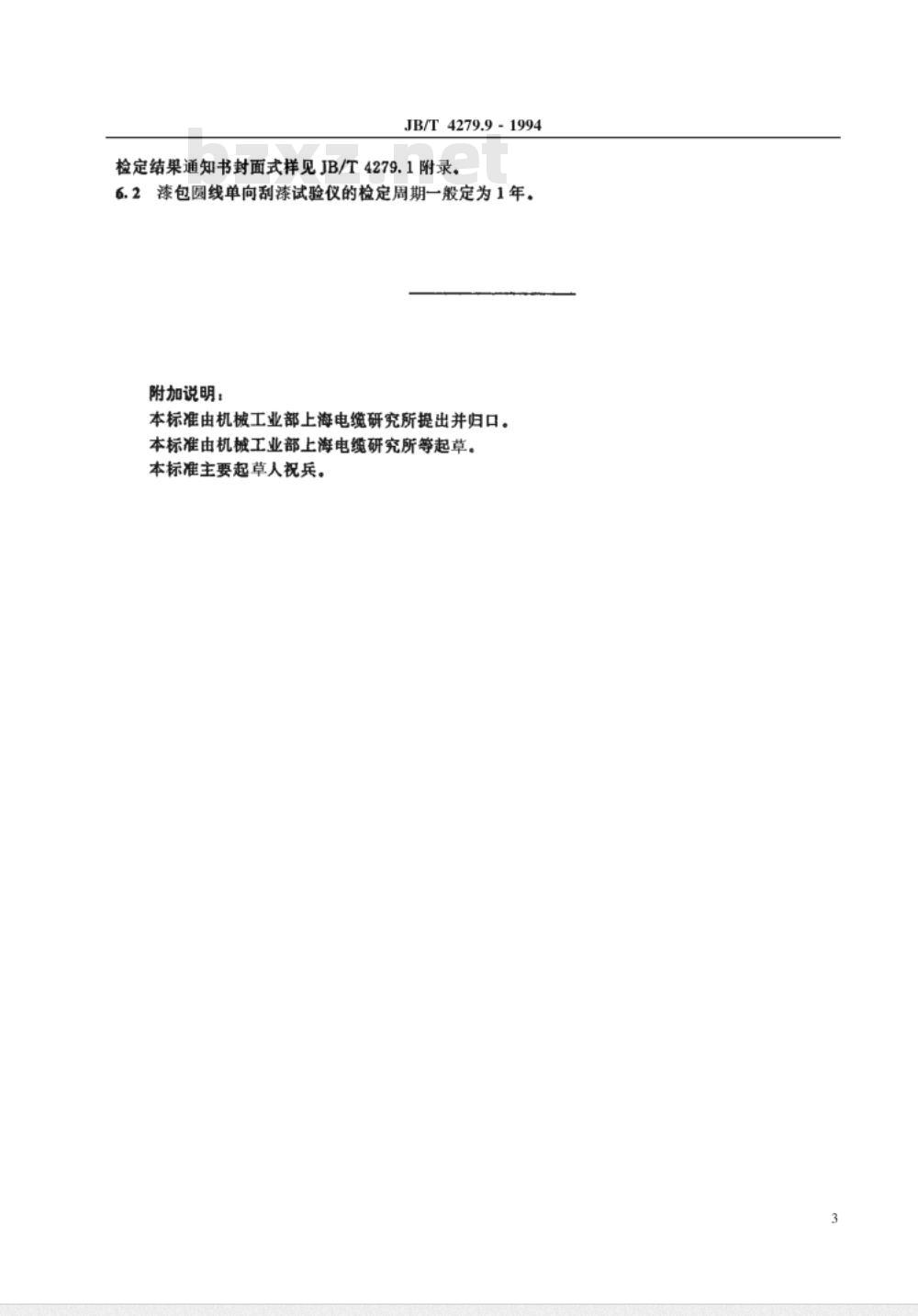

检定结果通知书封面式样见JB/T4279.1附录。2漆包圆线单向刮漆试验仪的检定周期一般定为1年。6.2
附加说明：
本标准由机械工业部上海电缆研究所提出并归口。本标准由机械工业部上海电缆研究所等起草。本标准主要起草人祝兵。

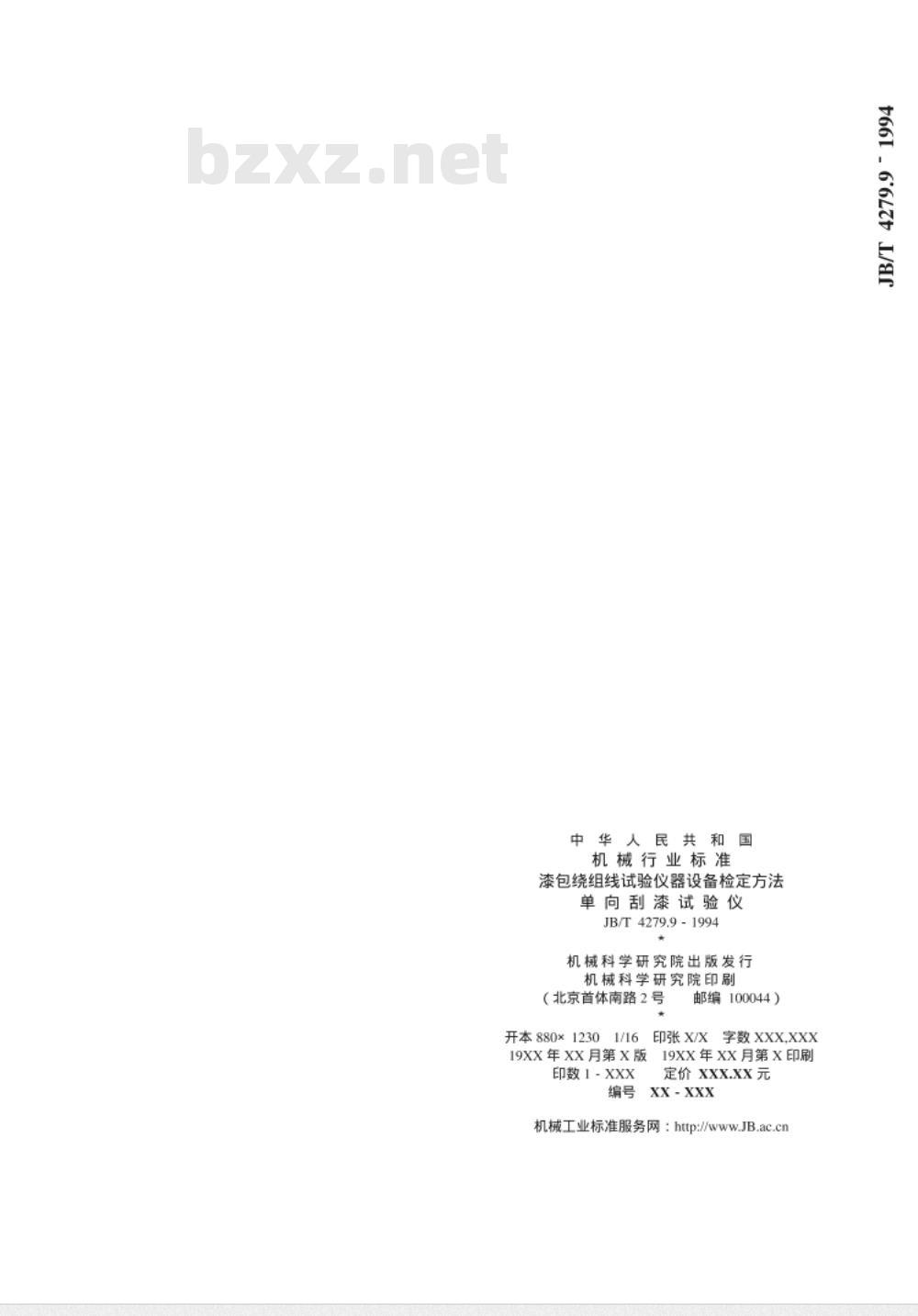

中华人民共和
