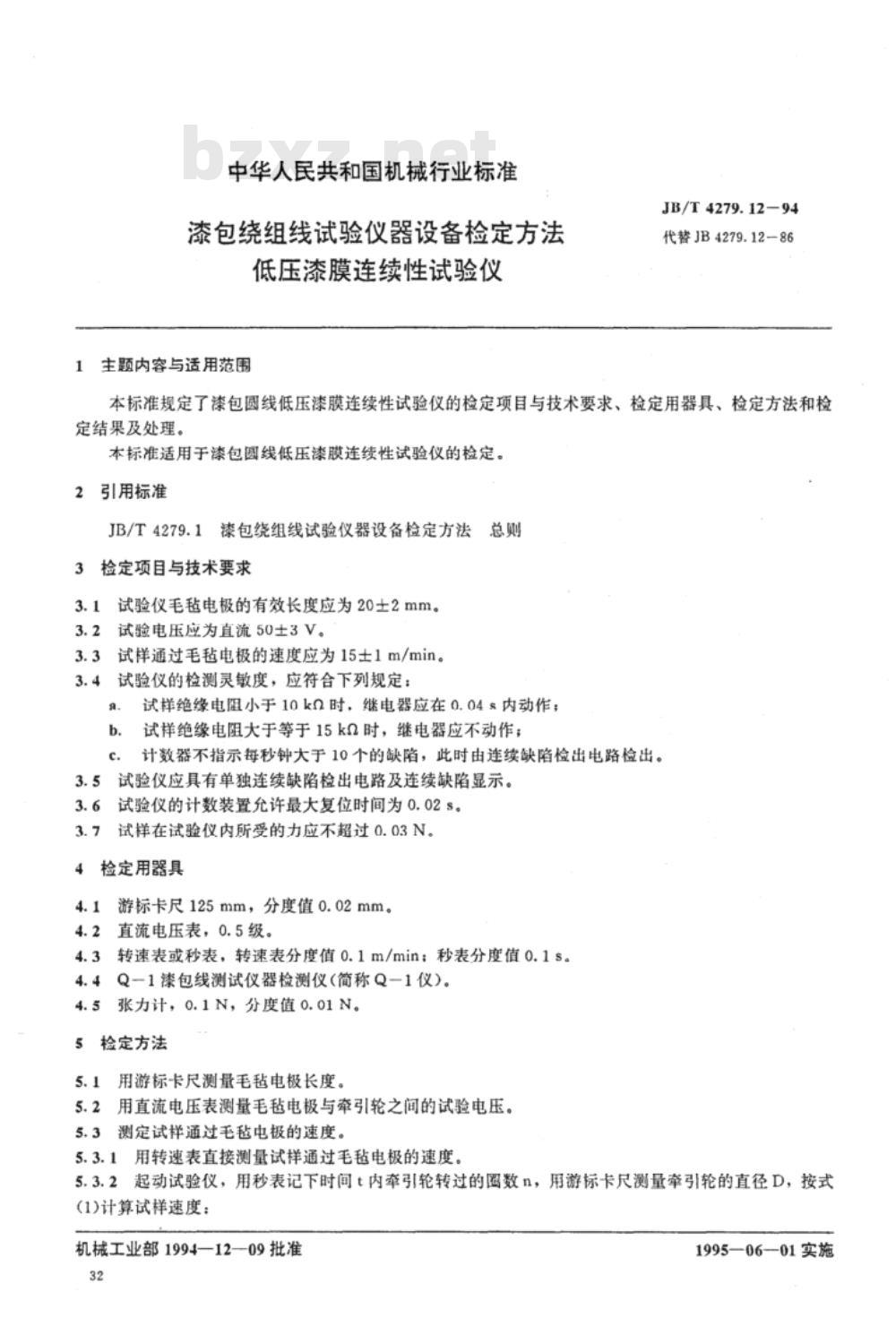

中华人民共和国机械行业标准
漆包绕组线试验仪器设备检定方法——低压漆膜连续性试验仪

1 主题内容与适用范围
本标准规定了漆包圆线低压漆膜连续性试验仪的检定项目、技术要求、检定用器具、检定方法及检定结果处理。本标准适用于漆包圆线低压漆膜连续性试验仪的检定。

2 规范性引用文件
JB/T4279.1 漆包绕组线试验仪器设备检定方法总则

3 检定项目与技术要求
3.1 试验仪毛毡电极有效长度应为 20±2mm。
3.2 试验电压应为直流 50±3V，试样通过毛毡电极的速度应为 15±1 m/min。
3.3 试验仪的检测灵敏度应符合以下规定：
a. 试样绝缘电阻小于 10 kΩ 时，继电器应在 0.04 s 内动作；
b. 试样绝缘电阻大于等于 15 kΩ 时，继电器不动作；
c. 计数器每秒缺陷计数不超过 10 个，由连续缺陷检出电路检测。试验仪应具有单独连续缺陷检出电路及连续缺陷显示。
3.4 试验仪计数装置允许最大复位时间为 0.02 s。
3.5 试样在试验仪内所受力不超过 0.03 N。

4 检定用器具
4.1 游标卡尺 125mm，分度值 0.02mm
4.2 直流电压表，0.5 级
4.3 转速表或秒表，转速表分度值 0.1 m/min，秒表分度值 0.1 s
4.4 Q-1 漆包线测试仪（简称 Q-1 仪）
4.5 张力计 0.1 N，分度值 0.01 N

5 检定方法
5.1 用游标卡尺测量毛毡电极长度。
5.2 用直流电压表测量毛毡电极与牵引轮之间的试验电压。
5.3 测定试样通过毛毡电极的速度：
5.3.1 用转速表直接测量试样速度；

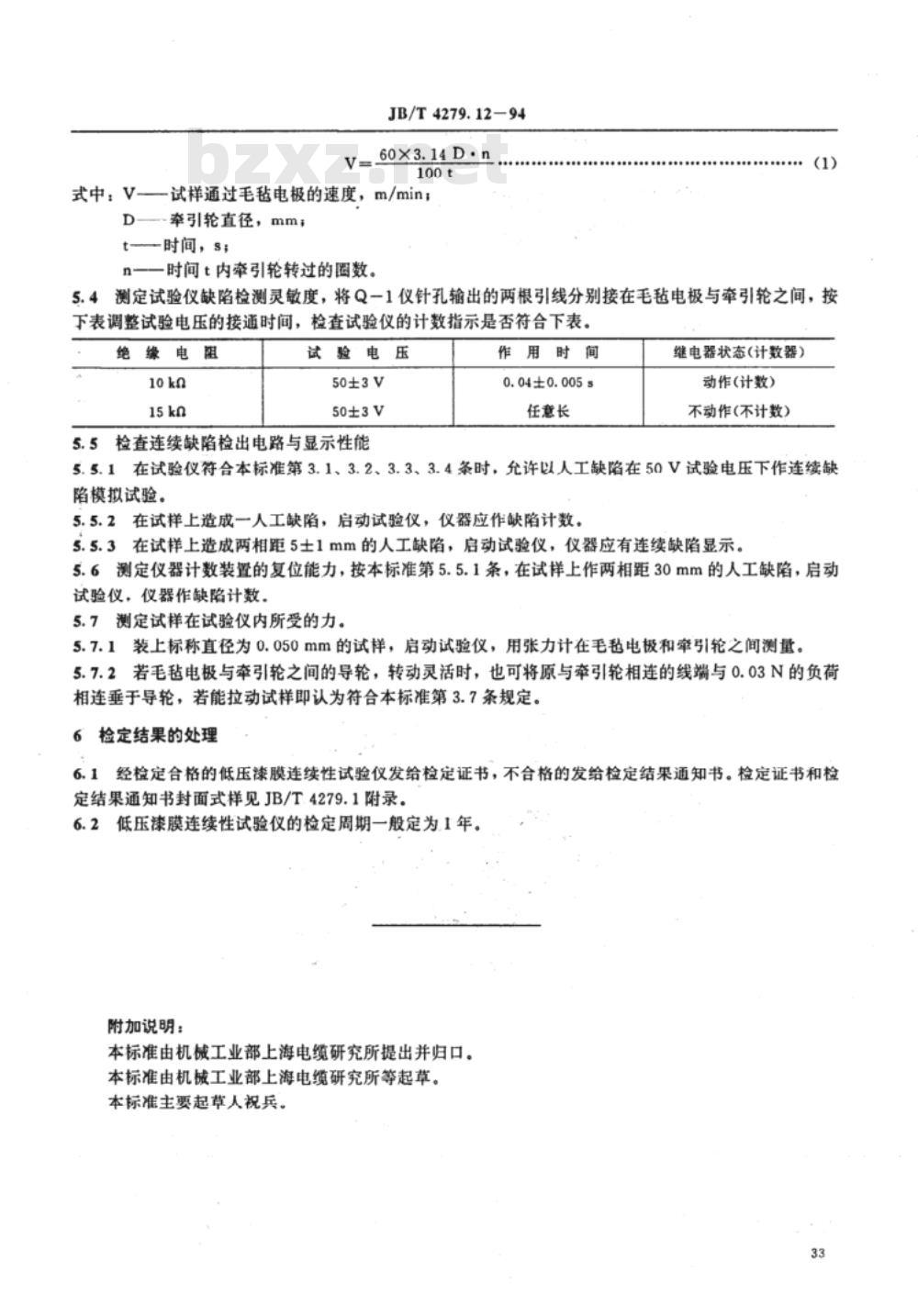

5.3.2 启动试验仪，用秒表记录时间 t 内牵引轮转过圈数 n，用游标卡尺测量牵引轮直径 D，按式 V=60×3.14×D×n/100t 计算试样速度（m/min）。
5.4 测定试验仪缺陷检测灵敏度，将 Q-1 仪针孔输出引线接在毛毡电极与牵引轮之间，调整试验电压并检查计数指示是否符合标准。
5.5 检查连续缺陷检出电路与显示性能，允许用人工缺陷进行模拟试验。下载标准就来标准下载网
5.6 测定仪器计数装置复位能力，在试样上作两相距 30 mm 的人工缺陷，启动试验仪并记录计数。
5.7 测定试样在试验仪内所受的力：
5.7.1 装上直径 0.050 mm 的试样，启动试验仪，用张力计测量毛毡电极与牵引轮之间的力；
5.7.2 若导轮转动灵活，可用 0.03 N 负荷拉动试样以判断符合标准要求。

6 检定结果的处理
6.1 经检定合格的低压漆膜连续性试验仪发给检定证书，不合格的发给检定结果通知书，封面式样见 JB/T4279.1 附录。
6.2 低压漆膜连续性试验仪的检定周期一般为 1 年。

附加说明：
本标准由机械工业部上海电缆研究所提出并归口起草，主要起草人祝兵。
