【机械行业标准(JB)】 中频无心感应炉

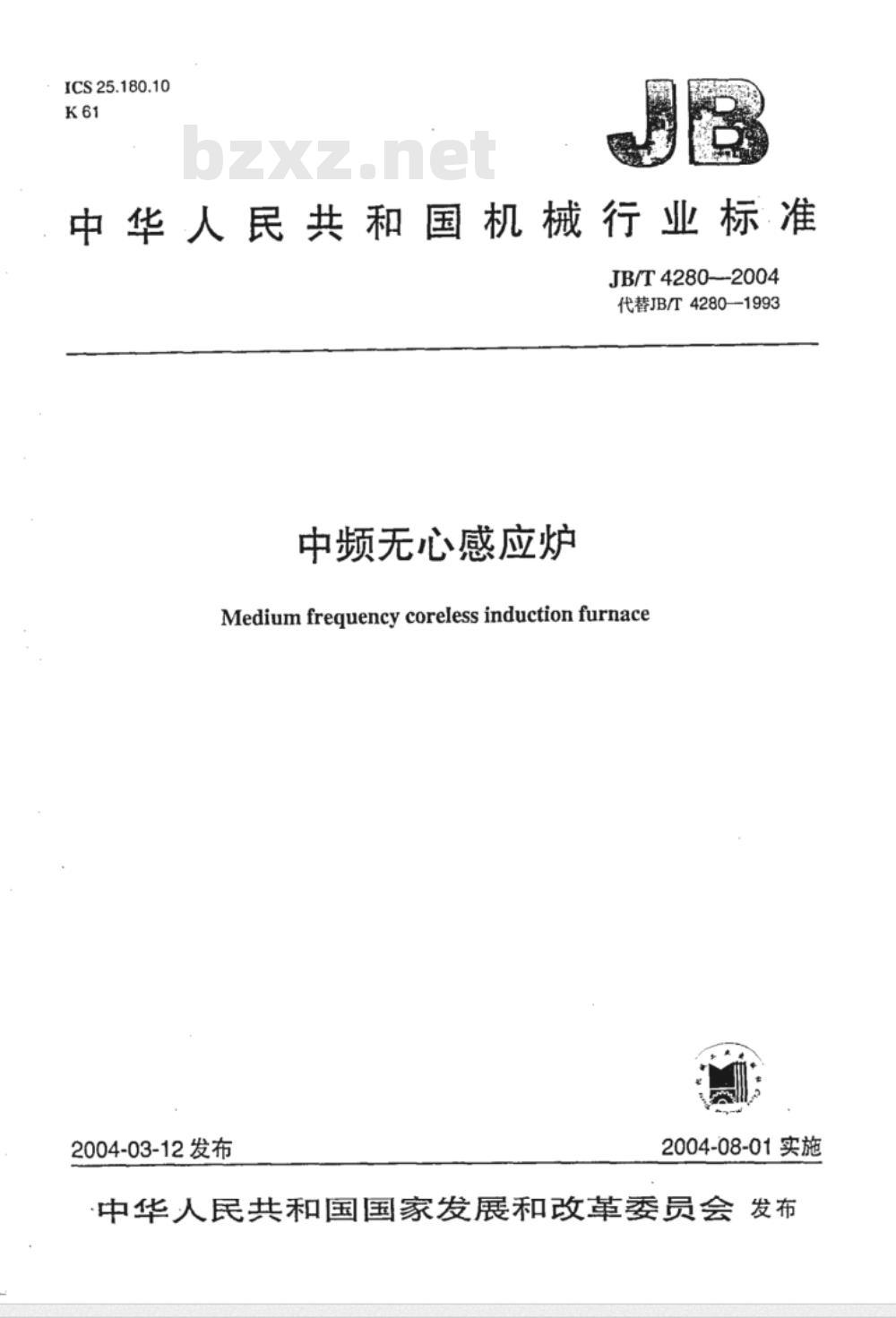

中华人民共和国机械行业标准 JB/T4280-2004 中频无心感应炉 代替JB/T4280-1993
发布日期：2004-03-12 实施日期：2004-08-01
中华人民共和国国家发展和改革委员会发布

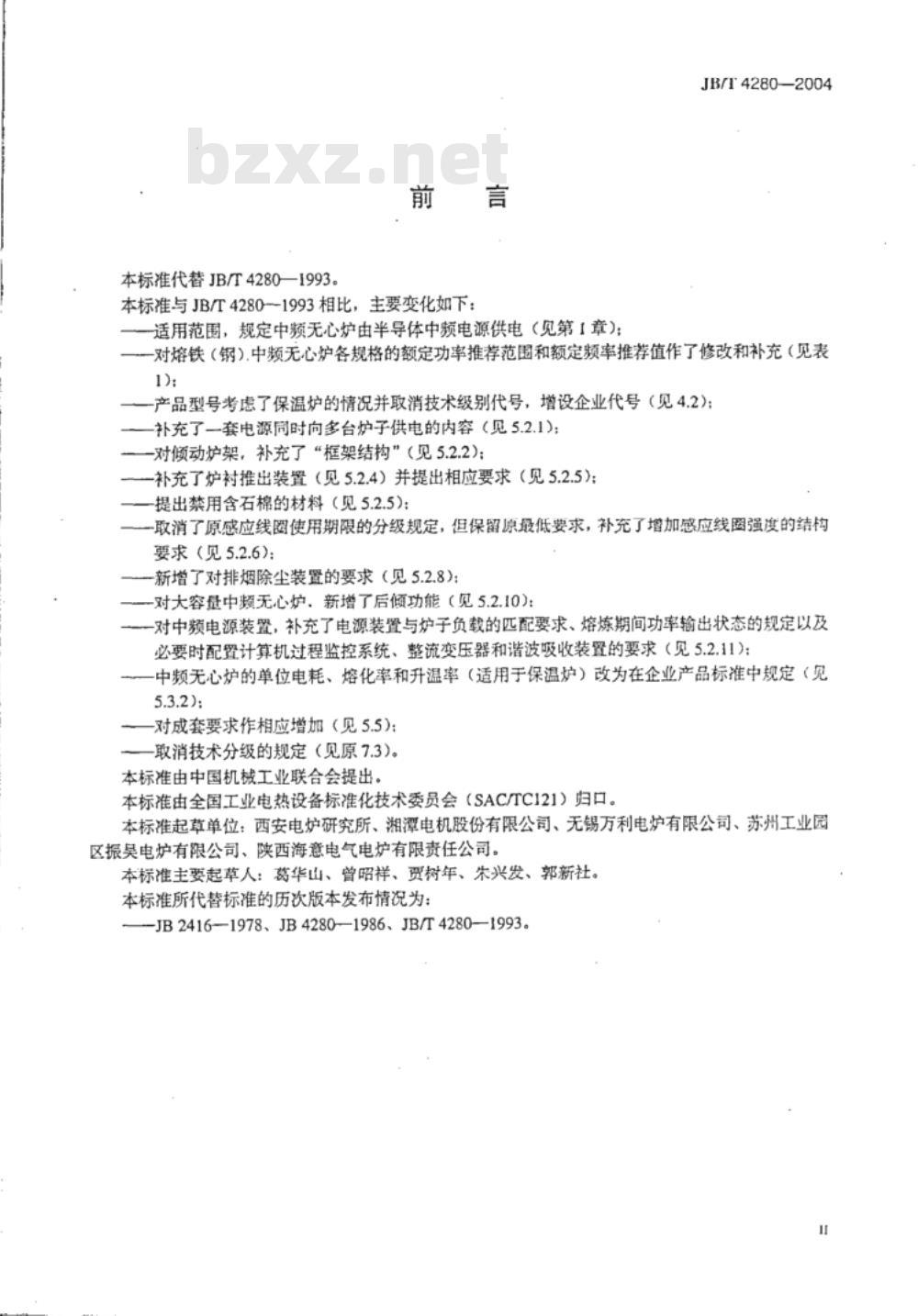

前言
本标准与JB/T4280-1993相比，主要变化如下：适用范围规定中频无心炉由半导体中频电源供电；熔铁（钢）中频无心炉各规格的额定功率和频率推荐值进行了修改和补充；考虑保温炉情况，取消技术级别代号并增设企业代号；增加多台炉子同时供电的内容；补充倾动炉架及框架结构要求；增加炉衬推出装置及相关要求；禁用含石棉材料；取消原感应线圈使用期限分级规定，但保留最低要求并增加线圈强度结构要求；新增排烟除尘装置要求；对大容量炉增加后倾功能；中频电源装置补充负载匹配、电源功率状态及监控系统、整流变压器和谐波吸收装置要求；单位电耗、熔化率和升温率改由企业产品标准规定；成套要求增加，取消技术分级规定。免费标准下载网bzxz
本标准由中国机械工业联合会提出，全国工业电热设备标准化技术委员会（SACTC121）归口。起草单位：西安电炉研究所、湘潭电机股份有限公司、无锡万利电炉有限公司、苏州工业园区振昊电炉有限公司、陕西海意电气电炉有限责任公司。主要起草人：葛华山、曾昭祥、贾树年、朱兴发、郭新社。
历次版本发布情况：JB2416-1978、JB4280-1986、JB/T4280-1993。

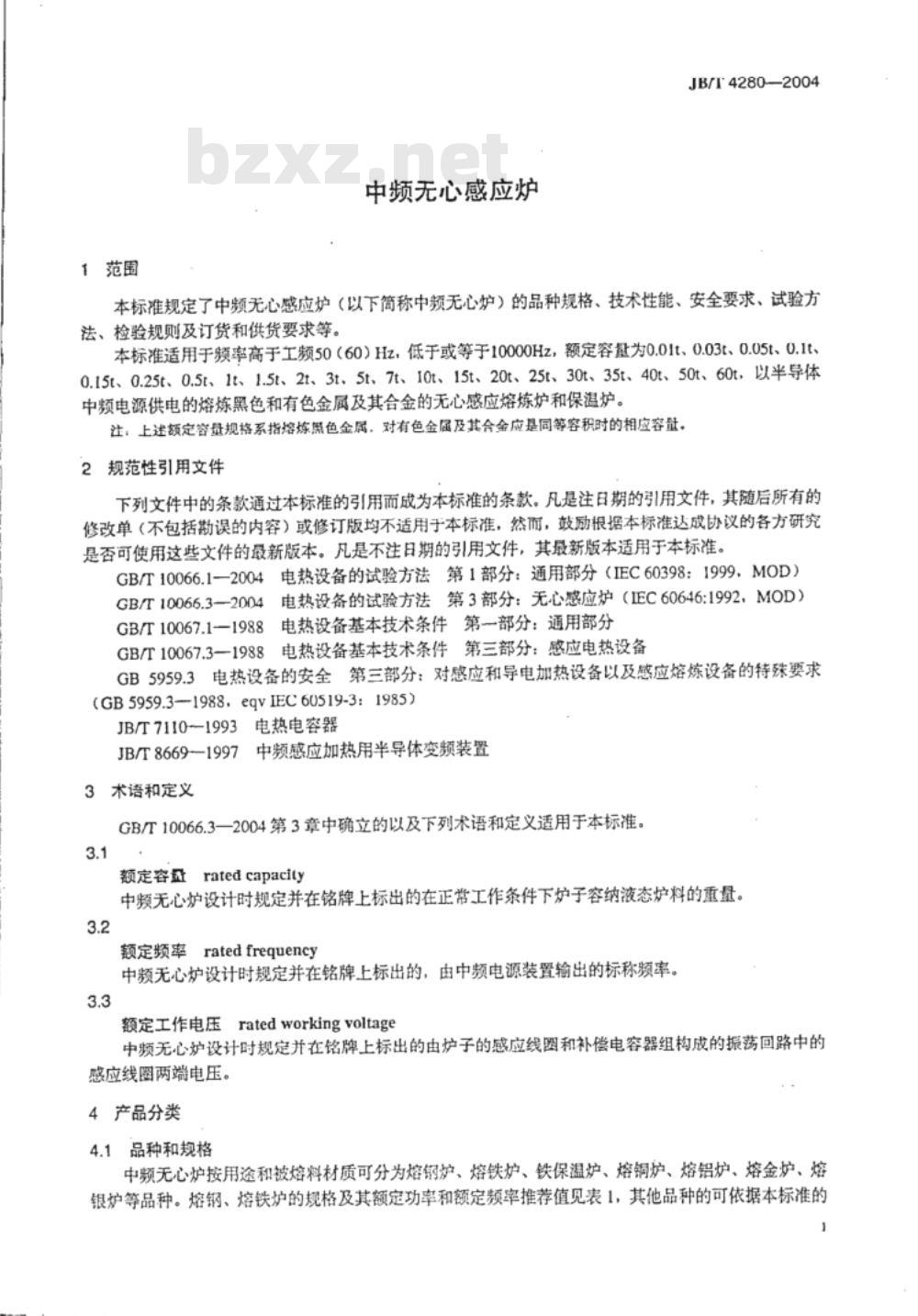

1 范围
本标准规定了中频无心感应炉（以下简称中频无心炉）的品种规格、技术性能、安全要求、试验方法、检验规则及订货和供货要求等。适用于频率高于工频50（60）Hz至10000Hz，额定容量为0.01t、0.03t、0.05t、0.1t、0.15t、0.25t、0.5t、1t、1.5t、2t、3t、5t、7t、10t、15t、20t、25t、30t、35t、40t、50t、60t，以半导体中频电源供电的熔炼黑色和有色金属及其合金的无心感应熔炼炉和保温炉。注：上述额定容量规格系指熔炼黑色金属，对有色金属及其合金应为同等容积时的相应容量。
2 规范性引用文件
下列文件通过本标准的引用成为本标准的组成部分。注日期的文件，其随后修改单或修订版不适用于本标准，但鼓励根据本标准协商是否使用最新版本；不注日期的文件，其最新版本适用于本标准。
GB/T10066.1—2004 电热设备的试验方法 第1部分：通用部分（IEC60398：1999，MOD）
GB/T10066.3—2004 电热设备的试验方法 第3部分：无心感应炉（IEC60646：1992，MOD）
GB/T10067.1—1988 电热设备基本技术条件 第1部分：通用部分
GB/T10067.3—1988 电热设备基本技术条件 第3部分：感应电热设备
GB5959.3—1988 电热设备安全 第3部分：对感应和导电加热设备以及感应熔炼设备的特殊要求（eqv IEC60519-3:1985）
JB/T7110-1993 电热电容器
JB/T8669—1997 中频感应加热用半导体变频装置
3 术语和定义
本标准采用GB/T10066.3-2004第3章所确立的术语及下列定义。
