【机械行业标准(JB)】 电火花成形机用自动灭火器 技术条件

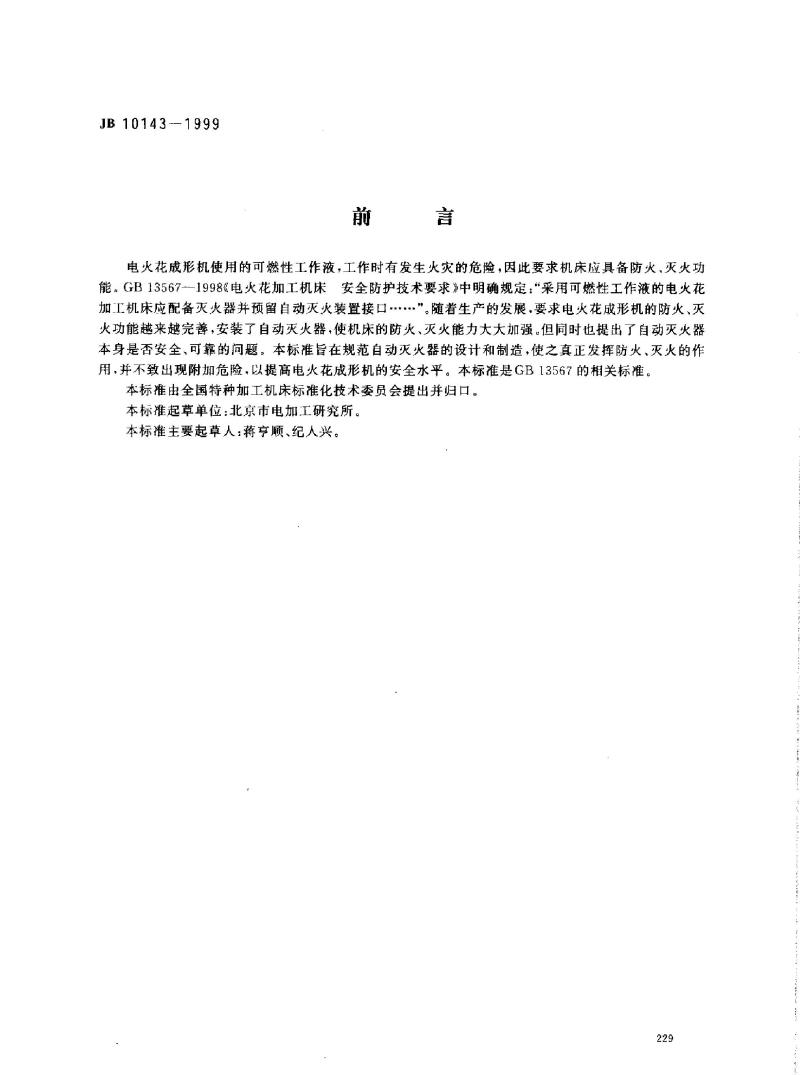

JB10143-1999 前言 电火花成形机使用的可燃性工作液，工作时存在火灾危险，因此要求机床应具备防火、灭火功能。GB13567-1998《电火花加工机床安全防护技术要求》中明确规定：采用可燃性工作液的电火花加工机床应配备灭火器并预留自动灭火装置接口。随着生产的发展，电火花成形机的防火、灭火功能越来越完善，自动灭火器的安装大大增强了机床的防火、灭火能力。但同时也提出了自动灭火器本身的安全性和可靠性问题。本标准旨在规范自动灭火器的设计和制造，使其真正发挥防火、灭火作用，并避免附加危险，从而提高电火花成形机的安全水平。本标准是GB13567的相关标准，由全国特种加工机床标准化技术委员会提出并归口。本标准起草单位为北京市电加工研究所，主要起草人包括蒋亨顺、纪人兴。 中华人民共和国机械行业标准 电火花成形机用自动灭火器 技术条件 Automatic fire extinguishers for die sinking electro-discharge machines - Technical requirements 1 范围 本标准规定了用于电火花成形机的自动灭火器的型号与规格、技术要求、试验方法、检验规则、标志与使用说明书、包装与贮存。本标准适用于使用可燃性工作液的电火花成形机用自动灭火器（以下简称灭火器）。 2 规范性引用文件 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时所示版本均为有效，使用本标准的各方应探讨使用下列标准最新版本的可能性。 - GB191-1990 包装储运图示标志 - GB/T 2423.3-1993 电工电子产品基本环境试验规程 试验Ca：恒定湿热试验方法 - GB/T 2423.10-1995 电工电子产品环境试验 第2部分：试验方法 试验Fc和导则：振动（正弦） - GB/T 2828-1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查） - GB/T 2829-1987 周期检查计数抽样程序及抽样表（适用于生产过程稳定性检查） - GB 4716-1993 点型感温火灾探测器技术要求及试验方法 - GB 4717-1993 火灾报警控制器通用技术条件 - GB 5099-1994 钢质无缝气瓶 - GB 5100-1994 钢质焊接气瓶 - GB/T 5226.1-1996 工业机械电气设备第一部分：通用技术条件 - GB 9969.1-1998 工业产品使用说明书总则 - GB/T 13306-1991 标牌 - GB 13567-1998 电火花加工机床安全防护技术要求 - JB/T 8356.1-1996 机床包装技术条件 - JB/T 8356.3-1996 机床包装用中、小木箱 - JB/T 9875-1999 金属切削机床随机技术文件的编制 - GN11-1982 消防产品型号编制方法 3 定义 3.1 贮液瓶 贮存灭火药剂的钢瓶（即灭火器瓶）。 3.2 感温火灾探测器 能迅速感受火灾发生时产生的温升，在温度达到预定值时输出信号，以进行火灾报警或同时启动灭火器的器件。 3.3 试验油槽 用于试验自动灭火器灭火功能等的专用钢制油槽。 3.4 基本功能 自动灭火器所必备的探测、报警、灭火、断电等功能。 3.5 检查功能 自动灭火器通电工作后，对电路和报警系统的自检功能。 3.6 监视工作状态 自动灭火器处于检测并能发出报警信号的工作状态。 4 型号与规格 4.1 型号 灭火器的型号编制方法按GN11规定。标记示例包括喷嘴型式、充装药剂量（kg）、灭火剂类型等。 4.2 类型 灭火器的类型为1211，代号Y。 4.3 规格 灭火器按充装药剂的量划分规格，系列规格包括2、3、4、6kg等。 4.4 型式 灭火器有多种型式，如A-单喷嘴型，B-多喷嘴型等。 4.5 主要指标 灭火器的主要指标如下表： 表1 项目与指标值 - 使用温度：-10～+50°C - 感应温度：60±5°C - 工作电压：24±1V - 灭火剂量/灭火面积：2/1.25、3/2、4/2.5、6/4 kg/m² - 贮液瓶压力：1.5±0.1 MPa 5 技术要求 5.1 功能 5.1.1 灭火器应具备下列基本功能：当机床工作液起火时，能直接接收探测器发出的信号，并自动打开贮液瓶向起火点喷射灭火剂，将火扑灭。同时应能发出切断机床总电源的信号及报警信号。 5.1.2 灭火器应设有检查按钮，能随时方便地检查电路的通断和报警功能的可靠性。检查时，报警器应报警，但贮液瓶不得启动。
