【机械行业标准(JB)】 滚齿机 安全防护技术条件

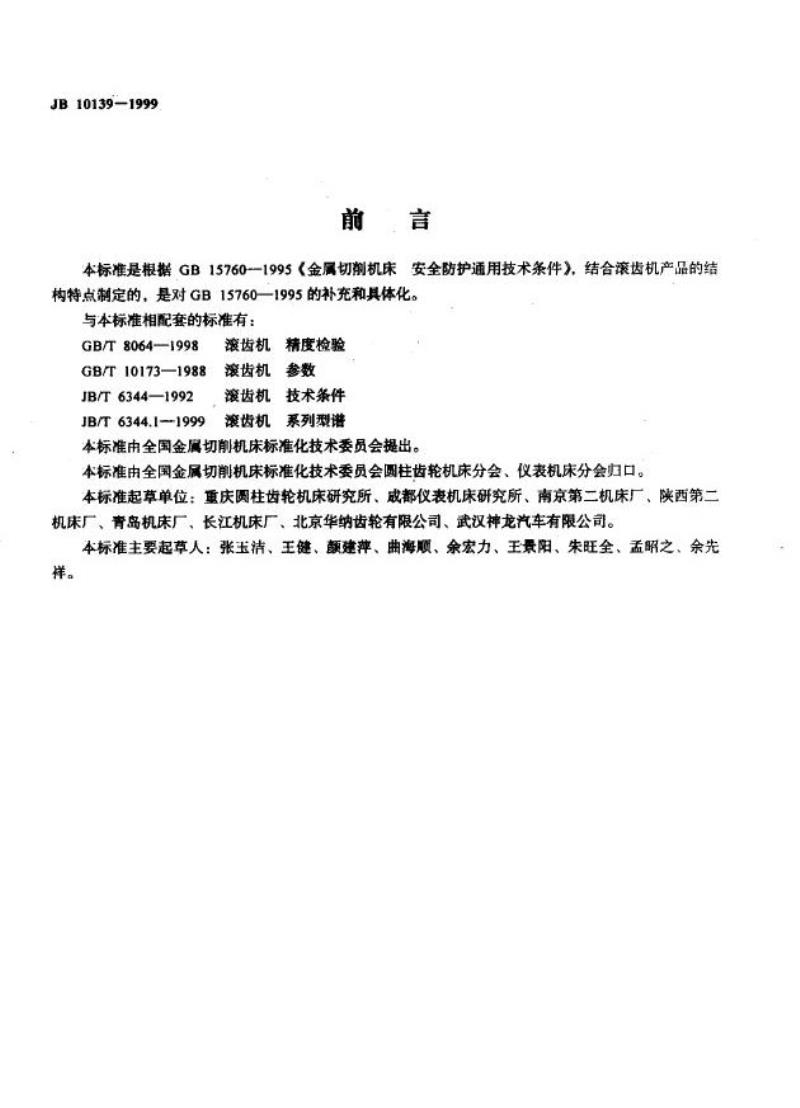

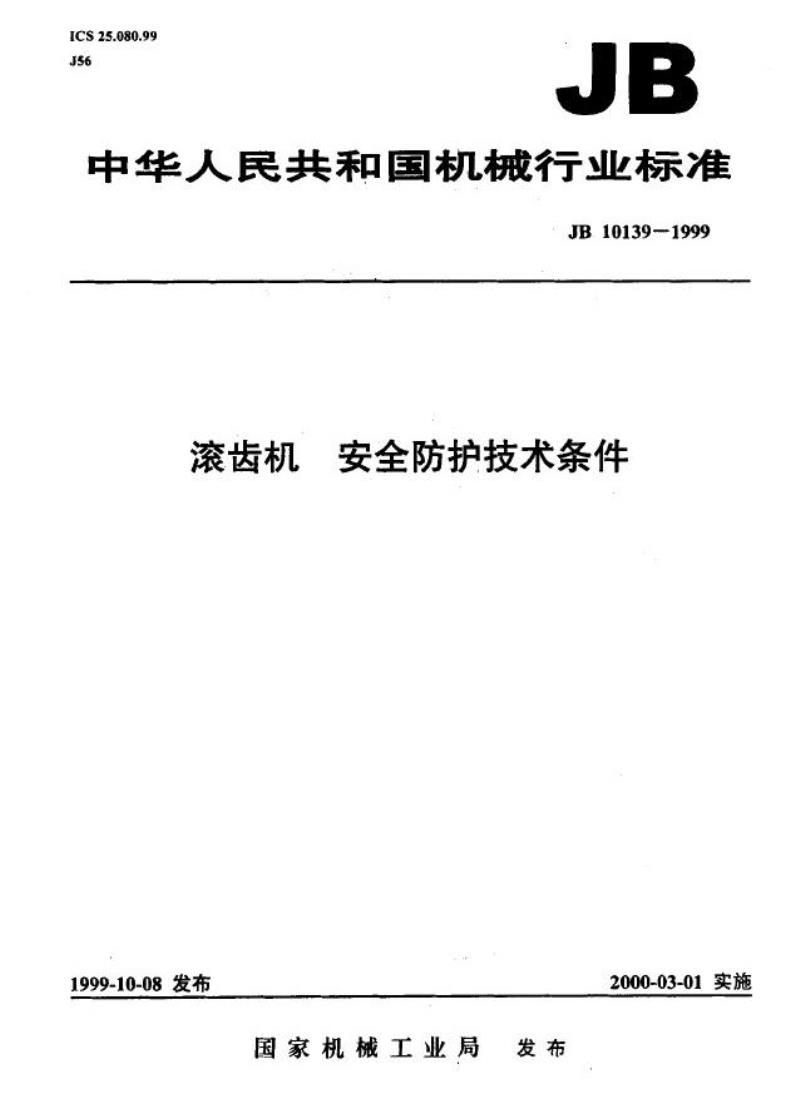

ICS 25.080.99 J56 中华人民共和国机械行业标准 JB 10139—1999 滚齿机 安全防护技术条件 发布日期：1999-10-08 实施日期：2000-03-01 发布单位：国家机械工业局 前言 本标准为《安全防护通用技术条件》的补充和具体化，结合滚齿机产品特点制定，是对GB15760—1995的修订和完善。与原标准相比，适用范围更广，并对滚齿机相关技术要求作了具体化处理。 本标准与以下标准配套使用：GB/T 8064—1998、GB/T 10173—1988、JB/T 6344—1992、JB/T 6344.1—1999。 本标准由全国金属切削机床标准化技术委员会提出，由圆柱齿轮机床分会及仪表机床分会归口。起草单位包括重庆圆柱齿轮机床研究所、成都仪表机床研究所、南京第二机床厂、陕西第二机床厂、青岛机床厂、长江机床厂、北京华纳齿轮有限公司、武汉神龙汽车有限公司。主要起草人：张玉清、王健、颤建萍、曲海顺、余宏力、王景阳、朱旺全、孟昭之、余先祥。 1 范围 本标准规定了滚齿机安全防护的主要技术要求、措施和评定方法，适用于最大工件直径大于等于125mm且小于2000mm的立式滚齿机。 2 规范性引用文件 下列标准所包含的条文通过引用构成本标准的条文，出版时版本有效，使用时应考虑最新修订版本：GB 2893—1982、GB 2894—1996、GB/T 3167—1993、GB/T 3168—1993、GB 4053.3—1993、GB 4053.4—1983、GB/T 5226.1—1996、GB/T 6527.2—1986、GB/T 6576—1986、GB 8196—1987、GB 8197—1987、GB 12265.1—1997、GB 12265.3—1997、GB/T 15706.1—1995、GB/T 15706.2—1995、GB 15760—1995、GB/T 16769—1997、GB/T 17161—1997、JB/T 6344—1992、JB/T 8356.1—1996、JB/T 8360.2—1996、JB/T 9875—1999、JB/T 10051—1999。 3 机床的危险 3.1 机械的危险 3.1.1 机床外露部分的尖棱、尖角、凸出部分和开口可能导致人员伤害。 3.1.2 机床飞轮等旋转零件在运动中可能出现松脱、甩出及缠绕危险。 3.1.3 未采取防护措施或防护联锁装置，人或其他物体进入工作区可能产生危险。 3.1.4 超负荷滚切加工可能造成机床损坏。 3.1.5 机床控制系统失灵或损坏可能造成危险。 3.1.6 电力偶然中断时，由于机械惯性可能造成刀具及工件损坏。 3.1.7 冷却液溅出和切屑飞溅可能产生危险。 3.1.8 刀架滑板、切向滑座等部件往复运动可能超出工作区造成危险。 3.1.9 立柱导轨、滑板导轨、床身导轨、工作台导轨等若无防护装置可能产生机床损坏危险。 3.1.10 滑板运动、工作台进给或退出、主轴速度转换及外支架上下转换等未设联锁装置可能造成机床损坏。 3.1.11 机动夹持装置未能夹紧刀具和工件可能造成危险。 3.2 电气系统的危险 3.2.1 电源不符合规定可能引起危险。 3.2.1.1 电气系统不符合电源规定。 3.2.1.2 机床电源接线型式不符合规定。 3.2.1.3 机床电源切断（隔离）及关闭不符合规定。 3.2.2 触电的危险 3.2.2.1 带电体屏护不当可能导致触电危险。
